Confronto tra i materiali catodici delle batterie: NMC vs LFP vs NCA

Il catodo è il componente più costoso, pesante e determinante per le prestazioni di una cella agli ioni di litio. Per i team di approvvigionamento, la scelta tra NMC, LFP e NCA non è un semplice test di chimica, ma una decisione da milioni di dollari che ha ripercussioni su ogni fase della produzione delle celle. Obiettivi di densità energetica, certificazioni di sicurezza, reologia della sospensione, calandratura degli elettrodi, budget per l'essiccazione e persino la progettazione della camera di essiccazione in fabbrica dipendono da questa singola scelta.

1. Il triangolo dei materiali: energia, sicurezza, costo – non si possono avere tutti e tre

Ogni chimica del catodo presenta dei compromessi.

● NMC (ossido di litio, nichel, manganese e cobalto)

La cella più utilizzata tra le celle ad alta energia. Le capacità specifiche variano da 150 mAh/g (NMC111) a 210 mAh/g (NMC811). Una maggiore quantità di nichel aumenta la densità energetica ma riduce drasticamente la stabilità termica. Una tipica cella NMC811 entra in instabilità termica a circa 200 °C, mentre una cella LFP resiste fino a 270 °C.

● LFP (Litio Ferro Fosfato)

Catodo economico e ultra-stabile. La capacità di 160 mAh/g può sembrare bassa, ma oltre 4.000 cicli di carica/scarica profonda e l'assenza di rilascio di ossigeno in caso di guasto lo rendono lo standard per l'accumulo di energia nella rete elettrica e per i veicoli elettrici commerciali. La sua densità apparente è limitata a 1,0-1,4 g/cm³, il che si traduce in elettrodi più spessi e una minore densità energetica volumetrica.

● NCA (ossido di litio, nichel, cobalto e alluminio)

La versione più aggressiva dell'NMC. La capacità di 220 mAh/g e l'eccellente capacità di carica/scarica rapida la rendono ideale per applicazioni ad alta potenza. Tuttavia, si degrada rapidamente in presenza di tracce di umidità. Un punto di rugiada di -50 °C nell'ambiente di lavorazione è un requisito minimo.

2. La trappola delle schede tecniche: perché i dati dei fornitori non significano nulla senza contesto.

Un certificato di analisi che rientra nei limiti delle specifiche generiche non garantisce la stabilità del processo. Un errore comune e costoso nell'approvvigionamento dei catodi è ignorare i composti di litio residui sulla superficie delle particelle. NMC e NCA ad alto contenuto di nichel formano LiOH e Li ₂ CO ₃ durante la sintesi. Questi residui reagiscono con il legante PVDF durante la preparazione della sospensione, causando una gelificazione inattesa. Quando il Li ₂ CO ₃ Se il contenuto supera lo 0,5% in peso nella polvere in ingresso, la durata del recipiente della sospensione può ridursi da 48 ore a meno di 6.

La tabella seguente elenca i parametri che influiscono direttamente sulla resa produttiva degli elettrodi. Il mancato rispetto di questi valori da parte del fornitore, o la mancata dimostrazione di uniformità tra i lotti, genererà scarti nelle fasi di rivestimento, calandratura o formazione.

Se un Fornitore di catodi NCA Non potendo garantire un'umidità inferiore a 300 ppm in un fusto sigillato con azoto, il rischio di degradazione dell'intero lotto durante il trasporto e lo stoccaggio è elevato. L'NCA danneggiato dall'umidità ha costretto le linee pilota a scartare l'intera produzione di elettrodi.

3. Il vero costo della LFP: perché le polveri economiche possono mandare in bancarotta la tua linea di verniciatura

La polvere LFP è significativamente più economica della NMC811 in termini di costo per chilogrammo. Tuttavia, la linea di rivestimento misura il costo in dollari per kilowattora, non in dollari per chilogrammo. Con una densità apparente di soli 1,0 g/cm³, il raggiungimento della massa superficiale richiesta impone l'utilizzo di film più spessi, velocità di rivestimento inferiori, tempi di asciugatura più lunghi e un maggiore consumo di lamina. Un elettrodo LFP non ottimizzato correttamente può quindi risultare più costoso per kWh utilizzabile rispetto a un elettrodo NMC532 ben ottimizzato, una volta considerati la resa e la produttività del processo.

È in questa fase che l'approvvigionamento dei catodi deve essere valutato insieme alle capacità delle apparecchiature. In qualità sia di fornitore all'ingrosso di polvere LFP che di produttore di linee complete, TOB New Energy fornisce la modellazione dei costi di processo che calcola il costo reale per kWh prima che la composizione chimica venga definita nella progettazione dell'impianto.

4. Miscelazione e rivestimento: ogni catodo richiede una macchina diversa

L'introduzione di NCA in un processo di miscelazione progettato per LFP comprometterebbe sia la sospensione che il programma di produzione. Ogni chimica del catodo impone requisiti specifici alle apparecchiature a monte e a valle.

● fanghiglia NCA Presenta una finestra di lavorazione molto ristretta. L'elevata superficie specifica dei residui di litio fa aumentare il pH, attaccando il foglio di alluminio se la sospensione rimane a riposo troppo a lungo dopo la miscelazione. È indispensabile un miscelatore completamente chiuso e avvolto in atmosfera di azoto.

● fanghiglia LFP è abrasivo. Le dure particelle di fosfato consumano gli statori delle pompe a cavità progressiva in pochi mesi. A meno che la pompa non venga aggiornata con componenti interni rivestiti in ceramica, i costi di manutenzione triplicheranno e la disponibilità della linea ne risentirà.

● NMC811 presenta un rischio di essiccazione. Il materiale rilascia ossigeno se eccessivamente essiccato. La linea di rivestimento deve pertanto essere dotata di un sistema di regolazione precisa della temperatura e di monitoraggio del limite inferiore di esplosività (LEL) nei forni di essiccazione.

Quando la polvere catodica proviene da un fornitore e l'attrezzatura per il rivestimento da un altro, il rischio di integrazione ricade sull'acquirente. Un'azienda produttrice che realizza entrambi i componenti, come TOB New Energy, convalida preventivamente queste combinazioni. La progettazione delle pompe, gli spessori degli spessori e i profili di essiccazione vengono studiati in base alle specifiche reologie della sospensione catodica, in modo che la finestra di processo del materiale sia già integrata nelle specifiche della macchina.

Approfondimento tecnico: la distribuzione delle dimensioni delle particelle del catodo (D10, D50, D90) determina direttamente lo spazio tra gli spessori dello stampo della fessura. Uno spostamento di D50 di soli 2 µm può produrre striature longitudinali sull'elettrodo. Prima di finalizzare un fornitore di catodi, è prassi standard richiedere un campione di 1 kg ed eseguire un rivestimento di elettrodi industriali prova di attitudine per verificare la processabilità in condizioni di produzione.

5. NMC contro NCA: la sfida ad alto contenuto di nichel per le celle dei veicoli elettrici.

Per le celle per veicoli elettrici di alta gamma con un obiettivo di oltre 300 Wh/kg, la scelta si riduce spesso a NMC811 o NCA. Entrambe offrono elevate capacità specifiche, ma i loro profili di rischio di produzione differiscono in modo significativo.

L'NCA gassifica pesantemente durante la formazione. Il drogante di alluminio non stabilizza completamente la struttura fino al primo ciclo di carica. Se l'umidità nella camera secca sale al di sopra del punto di rugiada di -45 °C durante la conservazione dell'elettrodo, CO ₂ L'evoluzione può far gonfiare le celle a sacchetto prima che l'elettrolita si bagni completamente. In un incidente di produzione documentato, un tasso di rigonfiamento del 3% sulle celle cilindriche NCA è stato ricondotto a un sensore del punto di rugiada difettoso che ha registrato -50 ° C mentre la temperatura ambiente effettiva era -38 ° C. L'escursione di umidità non è stata rilevata fino a quando 20.000 celle non erano già compromesse e scartate.

L'NMC811 è leggermente più tollerante all'umidità, ma la sua temperatura di innesco della reazione termica incontrollata è inferiore (circa 175 °C contro i 190 °C dell'NCA), il che riduce il margine di errore nella progettazione della sicurezza a livello di pacco batteria.

Il ruolo di un fornitore competente di materiale catodico va oltre la semplice spedizione della polvere. Comprende la fornitura dei protocolli di manipolazione e stoccaggio, dei parametri di miscelazione e dei dati di sicurezza specifici per l'ambiente di produzione del produttore di celle. Per gli acquirenti all'ingrosso, TOB New Energy fornisce polveri catodiche NMC e NCA con documentazione completa, oltre a Progettazione chiavi in mano di camere a secco e sistemi di movimentazione materiali per eliminare l'azzardo del punto di rugiada.

6. La checklist per gli acquisti: valuta il tuo fornitore come un ingegnere di linea.

Prima di firmare un ordine di acquisto, tre fasi di verifica riducono la probabilità di un guasto del lotto che blocchi la linea di produzione:

● Sovrapposizione PSD lotto per lotto. Richiedere le curve di distribuzione granulometrica per gli ultimi 10 lotti di produzione. La varianza D50 deve essere inferiore a ±1 µm. Un fornitore che non è in grado di fornire questi dati non ha un controllo sulla sintesi a monte.

● Contenuto di umidità al momento dell'insaccamento. Il valore di umidità riportato sul certificato di analisi deve essere misurato entro 24 ore dalla sigillatura del fusto, non al termine della fase di calcinazione avvenuta settimane prima.

● Procedura di misurazione della densità di percussione. Non esiste uno standard universale. Ottenere il metodo esatto (volume del cilindro, numero di percussioni, ampiezza) e confrontarlo con una misurazione interna su un campione di riferimento.

La sola reputazione del marchio non è sufficiente. Alcuni marchi leader di catodi NMC hanno spedito materiale 811 con livelli di umidità superiori a 1.200 ppm perché i fusti erano stati conservati per diverse settimane in un magazzino portuale umido. Le celle costruite con tale materiale hanno registrato una perdita di capacità dell'8% dopo soli 500 cicli.

7. Infrastrutture per la movimentazione dei materiali: la parte che ti sei dimenticato di includere nel budget.

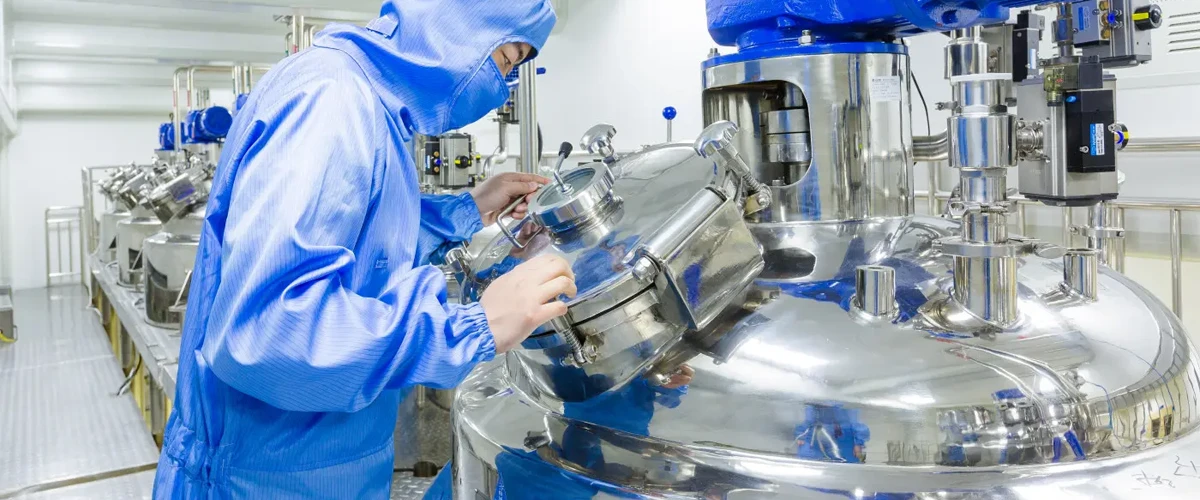

Dopo aver investito in NCA di alta qualità o NMC ad alto contenuto di nichel, la domanda successiva da porsi è: come verrà immagazzinato e manipolato il materiale per preservarne le caratteristiche di bassissimo contenuto di umidità?

Queste polveri richiedono una camera asciutta con un punto di rugiada di -50 °C o contenitori sigillati con azoto in ogni momento. Un singolo fusto lasciato aperto per 30 minuti all'aria ambiente assorbe umidità sufficiente a far sì che l'intero lotto non rientri nelle specifiche. Il sistema di movimentazione deve pertanto includere:

● Caricamento e dosaggio automatizzati dei fusti

● Setacciatura in linea per rimuovere gli agglomerati prima della miscelazione.

● Trasporto pneumatico chiuso con monitoraggio del punto di rugiada nei punti di trasferimento

LFP è più tollerante: è sufficiente un ambiente con aria secca e essiccante a un punto di rugiada di -40 °C. Tuttavia, quando entrambe le linee NMC e LFP operano nello stesso impianto, le aree di stoccaggio dei materiali devono essere fisicamente separate. La contaminazione incrociata di LFP anche con tracce minime di NMC causa un'incompatibilità elettrochimica nel pacco batteria finale.

Progettate la movimentazione dei materiali per eliminare completamente l'esposizione all'umidità. Il caricamento automatizzato dei fusti, la vagliatura in linea e il trasporto pneumatico con monitoraggio del punto di rugiada non sono optional, ma fanno la differenza tra un processo validato e un tasso di scarto che erode i margini di profitto.

8. Sezione FAQ

D: Qual è il materiale catodico migliore per le batterie dei veicoli elettrici?

A: Attualmente, le celle NMC (811) ad alto contenuto di nichel dominano le celle per veicoli elettrici di fascia alta grazie all'elevata densità energetica. Le celle LFP stanno rapidamente guadagnando quote di mercato per i veicoli elettrici di fascia standard grazie al costo inferiore e alla maggiore durata del ciclo di vita. Le celle NCA rimangono prevalenti nelle applicazioni per veicoli elettrici con celle cilindriche.

D: Posso combinare batterie LFP e NMC nello stesso pacco batterie?

R: No. LFP ha una tensione nominale fissa di 3,2 V, mentre NMC opera a 3,6-3,7 V. Le loro curve di tensione non sono allineate e un singolo BMS non può gestire in sicurezza entrambe le chimiche all'interno di un unico pacco. Sono necessari pacchi separati o un'architettura ibrida con unità BMS isolate.

D: Qual è la durata di conservazione della polvere catodica?

A: NCA e NMC ad alto contenuto di nichel devono essere utilizzati entro 6 mesi se conservati sotto azoto o sottovuoto a temperatura ambiente. LFP può durare fino a 12 mesi se mantenuto al di sotto di un punto di rugiada di -40 °C. Ricontrollare sempre l'umidità e il pH prima dell'uso se il materiale ha superato la metà della sua durata di conservazione dichiarata.

D: Come posso valutare un fornitore affidabile di materiale catodico NMC?

A: Verificare i dati di consistenza del lotto (PSD, area superficiale BET, densità apparente), visitare il sito di produzione per ispezionare le condizioni di stoccaggio e confezionamento e richiedere un lotto di prova da eseguire sulla linea di rivestimento effettiva. Un fornitore tecnico fornirà inoltre supporto per l'ottimizzazione dei parametri di miscelazione e rivestimento.

D: Qual è il prezzo tipico all'ingrosso della polvere catodica NMC811?

A: I prezzi fluttuano con i mercati del litio e del cobalto, ma i contratti di grandi volumi (>10 tonnellate all'anno) in genere rientrano nell'intervallo 25-35/kg. La metrica più significativa è l'intervallo 25-35/kg. La metrica più significativa è l'intervallo 25-35/kg. La metrica più significativa è/kWh dopo la resa di lavorazione: una polvere più economica che genera alti tassi di scarto può aumentare il costo totale della cella.
