Guida passo dopo passo alla collaborazione con uno sviluppatore di tecnologia per batterie agli ioni di sodio in Cina

A cura di Dany Huang, Ph.D. e Neil Zhao

Il litio non è un elemento raro. Tuttavia, le riserve di litio economicamente sfruttabili sono fortemente concentrate in poche saline del Sud America, in un gruppo di giacimenti di roccia dura nell'Australia occidentale e in impianti di estrazione di salamoia in Cina. Questa concentrazione geografica, unita alla crescita esponenziale della domanda di batterie, ha reso la sicurezza della catena di approvvigionamento del litio una preoccupazione prioritaria a livello dirigenziale. Il sodio è diverso. È il sesto elemento più abbondante nella crosta terrestre, presente nell'acqua di mare, nel salgemma e nel carbonato di sodio. La sua disponibilità non è limitata da una singola area geografica. Una tecnologia per batterie basata sul sodio anziché sul litio non offre solo una riduzione dei costi, ma anche un profilo di rischio della catena di approvvigionamento strutturalmente diverso.

batteria agli ioni di sodio contro batteria agli ioni di litio

Le batterie agli ioni di sodio sono passate dalla curiosità accademica alla realtà industriale più rapidamente di quanto quasi tutti gli osservatori avessero previsto cinque anni fa.TOB NUOVA ENERGIA è tra le aziende cinesi di batterie e i fornitori di apparecchiature che ora supportanosviluppo di celle agli ioni di sodio Grazie ad attrezzature dedicate per la linea pilota, catene di approvvigionamento dei materiali e competenze di ingegneria di processo, sfruttiamo vent'anni di esperienza nella produzione di batterie agli ioni di litio per accelerare lo sviluppo di una nuova tecnologia chimica. Questa guida è pensata per le aziende che hanno deciso di integrare le batterie agli ioni di sodio nella propria strategia e che desiderano comprendere come trasformare tale decisione in una partnership produttiva.

Fase 1: Perché ora gli ioni di sodio?

Tre forze indipendenti si sono unite per spingere le batterie agli ioni di sodio dal laboratorio alla produzione industriale.

Lo shock dei prezzi del litio tra il 2021 e il 2022, quando il carbonato di litio è schizzato da 7.000 a oltre 80.000 dollari a tonnellata, ha cambiato per sempre la percezione del rischio nell'industria delle batterie. Anche con la successiva ripresa dei prezzi, è stata dimostrata la vulnerabilità strutturale di una catena di approvvigionamento basata su un'unica tipologia di batteria. Il valore strategico delle batterie agli ioni di sodio non risiede nel fatto che siano più economiche di quelle agli ioni di litio in ogni punto della curva dei prezzi. Il loro punto di forza è che, quando l'offerta di litio è limitata – da fattori geografici, di capacità di lavorazione o geopolitici – una tecnologia alternativa scalabile può assorbire una domanda che altrimenti rimarrebbe insoddisfatta.

La maturità tecnologica ha superato una soglia critica. Fino al 2020 circa, le celle agli ioni di sodio faticavano a raggiungere la durata del ciclo e la densità energetica necessarie per le applicazioni commerciali. Gli ultimi tre anni hanno cambiato le cose. I catodi a ossido stratificato raggiungono ora da 3.000 a 5.000 cicli. Gli anodi in carbonio duro hanno migliorato l'efficienza coulombica del primo ciclo da circa il 70% all'85-90%, ancora al di sotto del 90% e oltre della grafite, ma entro l'intervallo in cui la convenienza economica a livello di sistema è rilevante. La densità energetica delle celle complete ha raggiunto i 140-160 wattora per chilogrammo, inferiore ai 160-180 wattora per le celle LFP e ai 200-260 wattora per le celle NMC, ma sufficiente per l'accumulo stazionario, i veicoli elettrici a bassa velocità, i veicoli a due ruote e l'alimentazione di emergenza: le applicazioni in cui il costo per kilowattora, e non la densità energetica per chilogrammo, è il parametro decisivo.

La catena di approvvigionamento degli ioni di sodio in Cina si è formata con notevole rapidità. Sintesi del precursore del catodo,carbonio duro produzione,elettrolita NaPF₆ Le attrezzature per la produzione di batterie e celle sono tutte disponibili presso fornitori cinesi, poiché oltre l'80% delle apparecchiature utilizzate nella produzione di batterie agli ioni di litio può essere adattato a quelle agli ioni di sodio con modifiche minime. Una catena di approvvigionamento che ha richiesto vent'anni per essere realizzata per le batterie agli ioni di litio è stata replicata per quelle agli ioni di sodio in circa cinque anni, con fornitori integrati come TOB NEW ENERGY che forniscono sia i materiali che le attrezzature di produzione all'interno di un unico rapporto di fornitura. Per i produttori internazionali di batterie, collaborare con uno sviluppatore di batterie agli ioni di sodio con sede in Cina significa accedere a questa infrastruttura.

Fase 2: In che modo le batterie agli ioni di sodio differiscono da quelle agli ioni di litio

Le batterie agli ioni di sodio e agli ioni di litio condividono lo stesso principio di funzionamento: l'intercalazione di ioni tra catodo e anodo secondo il principio della "sedia a dondolo". Ogni concetto – intervallo di tensione, capacità, capacità di scarica, durata del ciclo – deriva direttamente dall'ingegneria delle batterie agli ioni di litio. La base di conoscenze è trasferibile. I sistemi di materiali, invece, non lo sono.

Lo ione sodio ha un raggio di 1,02 angstrom, il 34% più grande dello ione litio, che ha un raggio di 0,76 angstrom. Questa differenza di dimensioni ha ripercussioni su ogni scelta di materiale. I materiali catodici devono essere in grado di ospitare lo ione più grande nella loro struttura cristallina, privilegiando gli ossidi stratificati con spaziatura interstrato più ampia e gli analoghi del blu di Prussia con strutture a reticolo aperto. L'anodo deve essere in carbonio duro anziché in grafite, perché gli ioni sodio, a differenza degli ioni litio, non possono intercalarsi negli stretti interstrati della grafite. Il carbonio duro immagazzina il sodio attraverso una combinazione di adsorbimento nei nanopori e intercalazione nei domini disordinati del grafene: un meccanismo fondamentalmente diverso con parametri di ottimizzazione fondamentalmente diversi.

L'elettrolita utilizza NaPF₆ al posto di LiPF₆ in miscele di solventi carbonatici simili. Le conoscenze ingegneristiche relative ai solventi sono trasferibili. La catena di approvvigionamento del sale, invece, non lo è: la capacità produttiva di NaPF₆ è attualmente di un ordine di grandezza inferiore a quella di LiPF₆, sebbene sia in corso un processo di ampliamento man mano che aumentano i volumi di produzione delle celle agli ioni di sodio.

Queste differenze implicano che l'esperienza nella produzione di batterie agli ioni di litio sia trasferibile a quella delle batterie agli ioni di sodio, ma i parametri di produzione delle batterie agli ioni di litio non lo sono. L'attrezzatura è la stessa, ma il processo è diverso. Il laboratorio applicativo di TOB NEW ENERGY esegue prove di miscelazione e rivestimento specifiche per le batterie agli ioni di sodio sulle stesse piattaforme utilizzate per le batterie agli ioni di litio, sviluppando i parametri di processo che vengono poi trasferiti alle linee di produzione dei clienti.

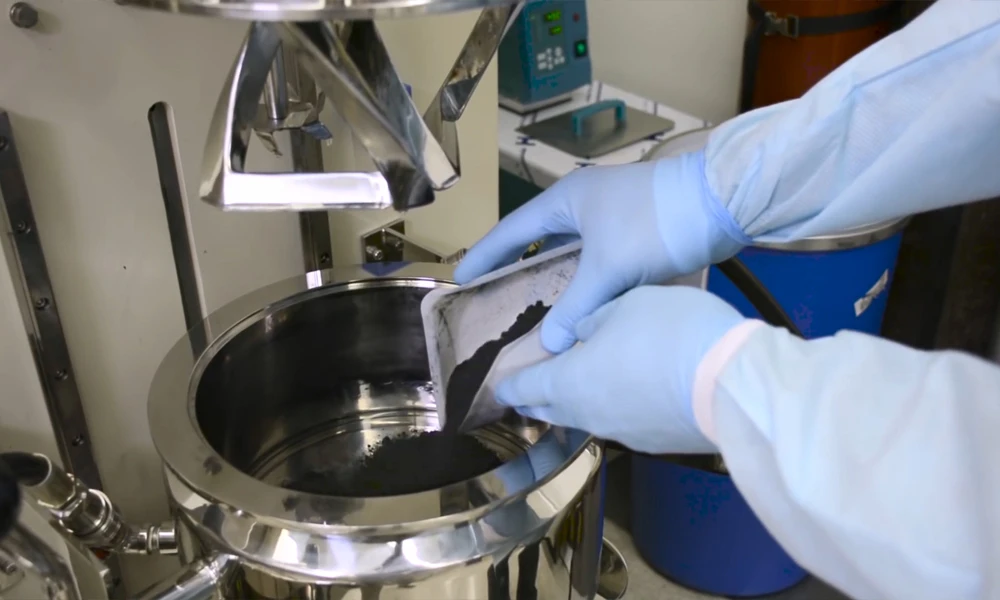

Miscelazione del catodo della batteria agli ioni di sodio

Fase 3: Tre percorsi catodici, un collo di bottiglia anodico

Catodi a ossido stratificato Gli ossidi di sodio e metalli di transizione di tipo O3 e P2 sono i più simili, in termini di sintesi e lavorazione, ai catodi NMC per batterie agli ioni di litio. Utilizzano gli stessi metodi di coprecipitazione e sinterizzazione allo stato solido sulle stesse apparecchiature. La loro capacità specifica, compresa tra 120 e 160 milliampere-ora per grammo, è la più alta tra i catodi per batterie agli ioni di sodio. La loro principale sfida è la stabilità strutturale durante i cicli di carica e scarica: le transizioni di fase causano un decadimento della capacità che le strategie di drogaggio con elementi mirano a sopprimere. Dany Huang, CEO di TOB NEW ENERGY, ha pubblicato una ricerca peer-reviewed su JOM (DOI: 10.1007/s11837-026-08446-8) sul co-drogaggio con boro, cobalto e rame di materiali catodici per batterie agli ioni di sodio di tipo O3, studiando come le strategie di drogaggio multi-elemento possano migliorare sia la capacità che la stabilità ciclica. Questa ricerca si collega direttamente alla fornitura di materiali per batterie agli ioni di sodio e alle raccomandazioni sulle apparecchiature dell'azienda.

Blu di Prussia analogicoS — L'esacianoferrato di sodio e ferro e le composizioni correlate — offrono il costo delle materie prime più basso di qualsiasi catodo agli ioni di sodio. Ferro e manganese sono abbondanti. La sintesi utilizza la coprecipitazione acquosa in condizioni prossime a quelle ambientali, senza forni ad alta temperatura né atmosfere controllate. La struttura a reticolo aperto garantisce una rapida diffusione degli ioni di sodio, consentendo un'eccellente capacità di carica/scarica rapida. La sfida produttiva è rappresentata dall'acqua di cristallizzazione. Le molecole d'acqua intrappolate nel reticolo del blu di Prussia vengono rilasciate durante i cicli di carica/scarica, degradando l'elettrolita e provocando il collasso della struttura. Il controllo del contenuto di acqua di cristallizzazione è il problema produttivo centrale per questo metodo.

Composti polianionici—fluorofosfato di sodio e vanadioEsolfato di sodio e ferro— offrono un'eccezionale stabilità strutturale. È stata dimostrata una durata del ciclo superiore a 10.000 cicli. Il compromesso è rappresentato dalla capacità specifica, in genere inferiore a 120 milliampere-ora per grammo, e, per le composizioni contenenti vanadio, dal costo delle materie prime e dal rischio di concentrazione nella catena di approvvigionamento.

Il carbonio duro è l'anodo comune per tutte e tre le tipologie di catodo. La sua efficienza coulombica al primo ciclo – la percentuale di sodio inserito durante la prima carica che viene recuperata durante la prima scarica – è il parametro più importante nell'economia delle celle agli ioni di sodio. Ogni punto percentuale di perdita di efficienza rappresenta sodio che viene consumato in modo permanente nella formazione dello strato SEI sulla superficie del carbonio duro, sodio che deve essere fornito dal catodo, sodio che aumenta il costo del catodo per unità di capacità utile della cella. Il miglioramento dell'efficienza del carbonio duro – attraverso la selezione dei precursori, l'ottimizzazione della carbonizzazione e il rivestimento superficiale – è la priorità di ricerca e sviluppo più importante per l'intero settore delle celle agli ioni di sodio.

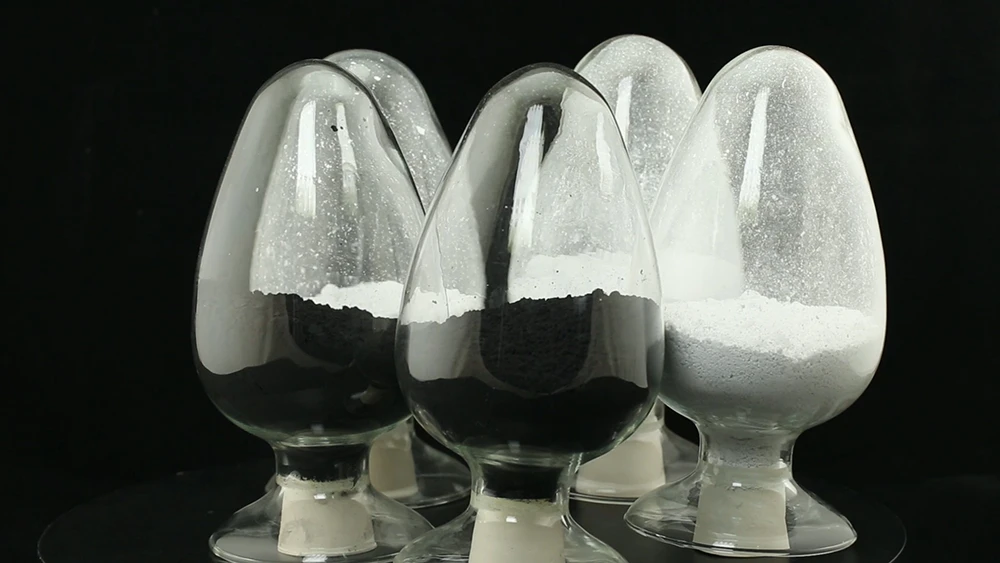

materiali per batterie agli ioni di sodio

Fase 4: Produzione — Il vantaggio della compatibilità

Il vantaggio principale delle batterie agli ioni di sodio rispetto alle batterie a stato solido è la compatibilità produttiva. Uno stabilimento che produce celle agli ioni di litio può essere convertito alla produzione di batterie agli ioni di sodio senza dover sostituire le sue apparecchiature principali.

ILmiscelatore planetario Il sistema di dispersione della sospensione catodica NMC può disperdere anche la sospensione catodica a ioni di sodio con ossido stratificato, con profili di velocità e tempi di miscelazione modificati, ma utilizzando la stessa macchina. Il sistema di rivestimento a fessura che deposita la sospensione NMC su fogli di alluminio può depositare la sospensione catodica a ioni di sodio, con impostazioni di distanza e profili di asciugatura modificati, ma utilizzando la stessa testa di rivestimento e lo stesso essiccatore. La calandra, la taglierina, la macchina di impilamento o avvolgimento, il sistema di riempimento dell'elettrolita e gli armadi di formazione sono tutti direttamente riutilizzabili. Il protocollo di formazione deve essere riscritto, poiché la formazione dello strato SEI su carbonio duro segue una cinetica diversa rispetto alla formazione dello strato SEI su grafite, ma l'hardware di formazione rimane invariato.

Questa compatibilità significa che la capacità produttiva di batterie agli ioni di sodio può essere aumentata a una frazione del costo di capitale necessario per costruire un nuovo stabilimento per batterie agli ioni di litio. Significa anche che la curva di apprendimento per la produzione di batterie agli ioni di sodio è più rapida, poiché la forza lavoro, i sistemi di qualità e l'infrastruttura di gestione della catena di approvvigionamento della produzione di batterie agli ioni di litio sono direttamente trasferibili.

TOB NEW ENERGY supporta la produzione di ioni di sodio in entrambi i domini, in qualità di fornitore integrato dimateriali delle batterie Eattrezzature per la produzione di batterie.La catena di fornitura dei materiali dell'azienda include anodi di carbonio duro materiali catodici in polvere e a ossido stratificato per celle agli ioni di sodio. Le apparecchiature dell'azienda – miscelatori, macchine per la deposizione di rivestimenti, calandre, sistemi di assemblaggio, armadi di formazione – servono le linee di produzione di celle agli ioni di sodio con la stessa infrastruttura che supporta le celle agli ioni di litio. Per i produttori che stanno realizzando la loro prima linea di produzione di celle agli ioni di sodio, l'approccio integrato di TOB NEW ENERGY collega materiali e apparecchiature all'interno di un unico team di ingegneri, eliminando la frammentazione degli approvvigionamenti e dello sviluppo dei processi che inevitabilmente si crea con fornitori di materiali e apparecchiature separati.

Fase 5: L'ecosistema degli ioni di sodio in Cina

La leadership cinese nell'industrializzazione delle batterie agli ioni di sodio non è il risultato di un programma governativo specificamente mirato a questo tipo di batterie. Si tratta piuttosto di una conseguenza indiretta della leadership cinese nella produzione di batterie agli ioni di litio.

La vicinanza geografica di produttori di materiali catodici, produttori di materiali anodici, formulisti di elettroliti, produttori di apparecchiature e produttori di celle, entro un raggio di poche centinaia di chilometri, consente cicli di feedback di processo impossibili in catene di approvvigionamento multicontinentali. Un produttore di carbone duro nello Shandong può spedire campioni a un produttore di celle nel Fujian, ricevere i dati di ciclo in poche settimane e regolare i parametri di carbonizzazione per il lotto successivo, il tutto all'interno di un singolo ciclo di pianificazione trimestrale. Lo stesso ciclo di feedback tra un produttore di celle europeo e un fornitore asiatico di carbone duro richiede mesi.

Questo ecosistema supporta anche l'adattamento delle apparecchiature richiesto dagli ioni di sodio. I produttori di chip di rivestimento che hanno ottimizzato le geometrie degli slot-die per le sospensioni NMC e LFP ora le stanno ottimizzando per le sospensioni di ossido stratificato agli ioni di sodio e analoghi del blu di Prussia, applicando la stessa competenza in fluidodinamica a una nuova reologia. I produttori di sistemi di formazione che hanno sviluppato protocolli per celle agli ioni di litio con anodo di grafite stanno sviluppando protocolli per celle agli ioni di sodio con anodo di carbonio duro, applicando la stessa ingegneria elettrochimica a una nuova chimica SEI. L'esperienza si trasferisce. I set di parametri no.

Per i partner internazionali, la scelta di un'azienda cinese produttrice di batterie agli ioni di sodio significa valutare non solo le capacità dell'azienda stessa, ma anche l'ecosistema a cui è connessa: i suoi rapporti con i fornitori di carbonio, la sua catena di approvvigionamento di NaPF₆ e la sua esperienza nell'adattamento delle apparecchiature. Un'azienda con solide connessioni con l'ecosistema può risolvere problemi della catena di approvvigionamento che un'azienda che opera in isolamento non è in grado di affrontare.

Fase 6: La decisione di partenariato

La scelta di un partner tecnologico per le batterie agli ioni di sodio richiede la valutazione di aspetti che si sovrappongono alla valutazione generale dei fornitori di apparecchiature per batterie, come l'infrastruttura della linea pilota, i dati di processo e il portafoglio brevetti, oltre a fattori specifici delle batterie agli ioni di sodio.

Con quale tipo di catodo ha esperienza il partner? I catodi a base di ossido stratificato, analoghi del blu di Prussia e composti polianionici richiedono apparecchiature di sintesi diverse, formulazioni di sospensione diverse e parametri di processo degli elettrodi differenti. Un partner la cui esperienza con le batterie agli ioni di sodio è concentrata su un solo tipo di catodo potrebbe non essere il partner ottimale per un altro tipo.

Qual è la situazione di approvvigionamento di carbonio duro del partner? Lo sintetizzano internamente o lo acquistano da terzi? Un partner che controlla il proprio approvvigionamento di carbonio duro, sia attraverso la produzione interna sia tramite una relazione stabile con un fornitore qualificato, può garantire la costanza degli anodi. Un partner che si rifornisce di carbonio duro sul mercato spot non può farlo.

Il partner dispone di dati di test sulle celle agli ioni di sodio, non solo specifiche dei materiali, ma dati effettivi di ciclo di carica/scarica di celle costruite con i suoi materiali catodici e anodici su apparecchiature rappresentative della produzione? Le specifiche dei materiali sono necessarie. I dati delle celle sono sufficienti. L'unica prova che una polvere catodica agli ioni di sodio funziona è una cella agli ioni di sodio che effettua cicli di carica/scarica.

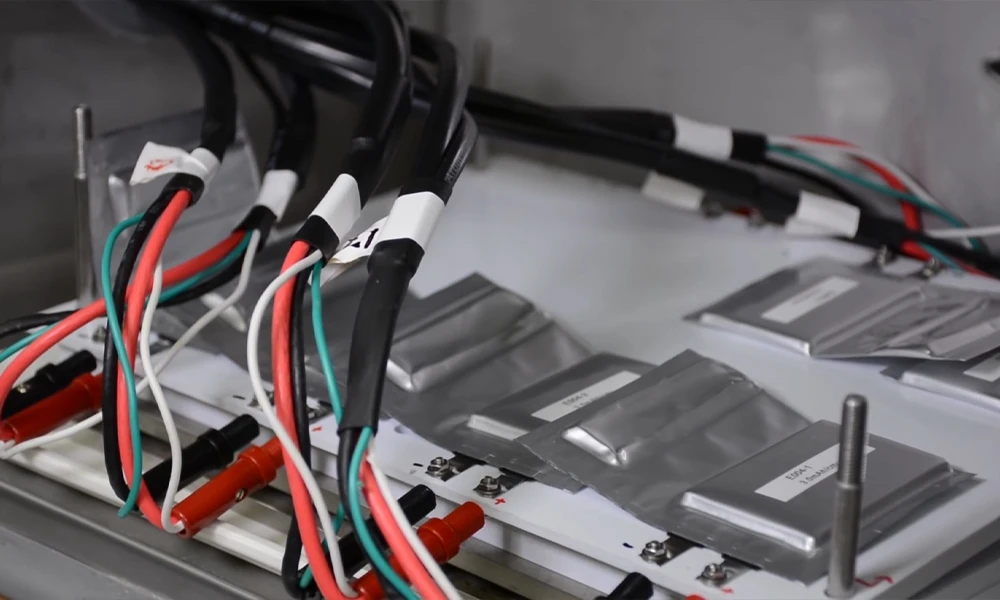

Celle a sacchetto agli ioni di sodio sottoposte a test di durata del ciclo di vita

La decisione relativa alla partnership dovrebbe anche considerare l'evoluzione a lungo termine della chimica delle batterie. Un partner in grado di supportare batterie agli ioni di litio e agli ioni di sodio da un'unica base di ingegneria e fornitura elimina i costi di transizione derivanti dal cambio di fornitore tra le diverse generazioni di batterie. In un futuro caratterizzato da molteplici tecnologie chimiche, tali costi di transizione si accumuleranno a ogni passaggio da una tecnologia all'altra.

Sintesi della partnership tecnologica per le batterie agli ioni di sodio: Le batterie agli ioni di sodio sono passate dalla ricerca accademica alla produzione industriale, spinte dal rischio di concentrazione della catena di approvvigionamento del litio, dai rapidi miglioramenti nei materiali catodici e anodici e dalla capacità della Cina di sfruttare la propria base produttiva di batterie agli ioni di litio: oltre l'80% delle apparecchiature di produzione è direttamente riutilizzabile. Tre processi per la realizzazione del catodo – ossidi stratificati, analoghi del blu di Prussia e composti polianionici – condividono un collo di bottiglia comune per l'anodo: l'efficienza e il costo del primo ciclo del carbonio duro. La compatibilità produttiva con le linee di produzione di batterie agli ioni di litio conferisce alle batterie agli ioni di sodio un vantaggio in termini di costi di capitale che le batterie a stato solido non possiedono. L'ecosistema cinese delle batterie agli ioni di sodio – costruito su due decenni di sviluppo delle infrastrutture e della catena di approvvigionamento per le batterie agli ioni di litio – offre ai partner internazionali l'accesso a materiali, apparecchiature e competenze di processo che richiederebbero anni per essere sviluppati autonomamente. La selezione di un partner tecnologico cinese per le batterie agli ioni di sodio richiede la valutazione dell'esperienza specifica nel processo di realizzazione del catodo, del controllo della catena di approvvigionamento del carbonio duro, dei dati di test a livello di cella e della capacità del partner di supportare diverse chimiche di batterie durante le transizioni tecnologiche.

Dany Huang, Ph.D. — Amministratore delegato, Xiamen TOB New Energy Technology Co., Ltd.

Neil Zhao — Direttore tecnico, Xiamen TOB New Energy Technology Co., Ltd.
