Una roadmap tecnica dalla linea di laboratorio per batterie e dalla linea pilota alle soluzioni per linee di produzione di batterie su larga scala

Di Neil Zhao

Ogni prodotto a batteria viene costruito tre volte. Prima in laboratorio — per rispondere alla domanda se la chimica funziona. Poi su una linea pilota — per rispondere alla domanda se può essere prodotto in modo costante. Infine su una linea di produzione — per rispondere alla domanda se può essere prodotto economicamente su larga scala. Ogni fase utilizza apparecchiature diverse, richiede competenze ingegneristiche diverse e presenta modalità di guasto diverse. Il divario tra le fasi è il punto in cui i progetti di batterie accumulano gli errori più costosi. Una linea di produzione di batterie chiavi in mano non è una singola cosa. È il collegamento ingegnerizzato tra tutte e tre. I produttori cinesi di apparecchiature, inclusi fornitori integrati come TOB NEW ENERGY, hanno reso questa integrazione in tre fasi una capacità distintiva — entrando nel mercato globale non vendendo singole macchine, ma fornendo linee di produzione che funzionano.

Parte 1: La linea di laboratorio — Dimostrare la chimica

Una linea di batterie da laboratorio ha un solo compito: determinare se una determinata combinazione di catodo, anodo ed elettrolita può produrre una cella con le prestazioni elettrochimiche target. Risponde a domande sull'efficienza del primo ciclo, sulla capacità di funzionamento a diverse velocità e sulla durata iniziale del ciclo. Non risponde a domande sulla resa o sulla producibilità. Le apparecchiature tipiche delle linee di laboratorio operano su piccola scala — miscelatori che gestiscono da 50 grammi a 2 chilogrammi, rivestitrici con larghezze da 100 a 300 millimetri e velocità inferiori a 3 metri al minuto. La flessibilità guida la progettazione.

La cosa più importante di una linea da laboratorio è il suo limite. Un impasto liquido che si disperde uniformemente in un miscelatore da 50 grammi può sviluppare agglomerati in un serbatoio da 5 chilogrammi — perché la distribuzione della velocità di taglio cambia con la geometria del recipiente. Un profilo di rivestimento che mantiene un'uniformità di ±1,2% su un nastro da 200 millimetri può variare fino a ±4% su una macchina di rivestimento di produzione da 600 millimetri — perché la dinamica dei fluidi, la cinetica di essiccazione e la tensione del nastro cambiano tutte con la scala. Quando una cella funziona in una cella a moneta e fallisce su una linea di produzione, il problema di solito è l'ipotesi che le due siano uguali.

Nel 2020, un laboratorio di batterie sudamericano ha costruito una linea da laboratorio per celle pouch agli ioni di litio con TOB NEW ENERGY — non per la produzione, ma per testare diverse chimiche del catodo (NCM, LFP, LCO) con differenti percorsi di processo. La fornitura delle 12 macchine includeva raccomandazioni sulla formulazione dei materiali, parametri di progettazione degli elettrodi, calcoli di riempimento dell'elettrolita e un programma del processo di formazione. Una macchina di rivestimento senza parametri di rivestimento è solo un telaio d'acciaio. Una linea da laboratorio di un fornitore esperto di linee di produzione è un'attrezzatura che rende la ricerca produttiva fin dal primo giorno — con parametri di processo che possono essere trasferiti alla scala pilota invece di essere scartati quando il progetto supera il laboratorio.

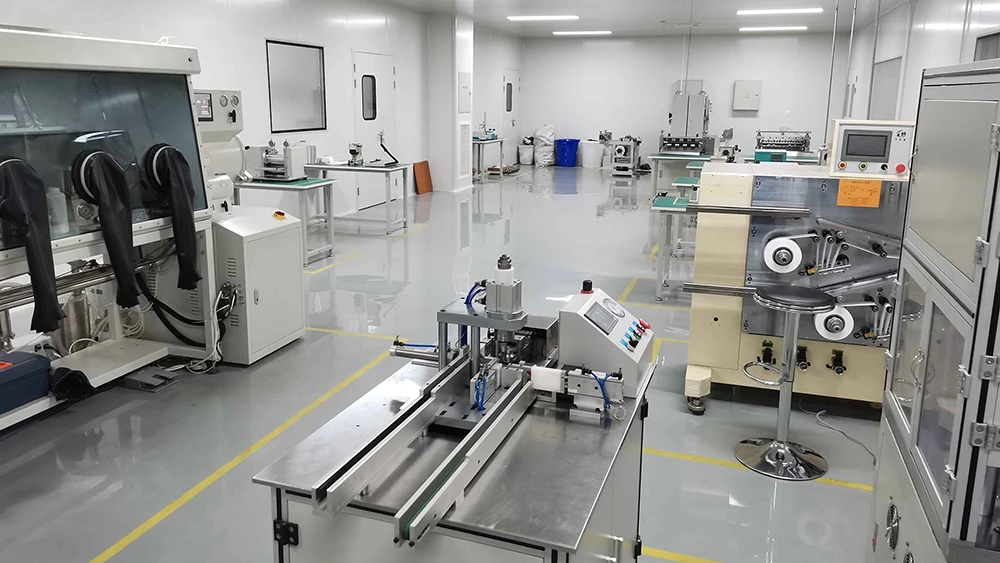

Linea dibatteriedalaboratorio di TOB NEW ENERGY: configurazione

Parte 2: Il divario — Perché saltare la linea pilota è l'errore più costoso del settore

Quando una formulazione che ha funzionato magnificamente nelle celle a moneta incontra un miscelatore su scala produttiva, molte condizioni fisiche cambiano simultaneamente — e nessuna di esse è catturata dai dati di laboratorio.

Consideriamo la reologia dell'impasto liquido. Un miscelatore planetario su scala da 2 litri produce una distribuzione della velocità di taglio che mantiene l'impasto in uno stato ben disperso. La stessa formulazione in un miscelatore di produzione da 200 litri vede un campo di taglio completamente diverso. Vicino alle pale, le velocità di taglio possono superare quelle mai generate dal miscelatore da laboratorio, potenzialmente fratturando le particelle di materiale attivo e aumentandone l'area superficiale — il che consuma più elettrolita durante la formazione dello strato SEI e riduce l'efficienza del primo ciclo. Vicino alle pareti del recipiente, la velocità di taglio può scendere al di sotto della soglia necessaria per mantenere la dispersione, permettendo al carbonio conduttivo di riagglomerarsi. Il risultato è un impasto che esce dal miscelatore apparentemente uniforme a occhio nudo, ma contiene isole microscopiche di carbonio che appariranno come regioni localizzate ad alta resistenza nell'elettrodo finito. Il laboratorio non ha mai osservato questo fenomeno perché la geometria del miscelatore da laboratorio manteneva l'intero volume dell'impasto entro una finestra più ristretta di velocità di taglio.

Il rivestimento e l'essiccazione subiscono una trasformazione parallela. Una macchina di rivestimento da laboratorio che opera a 1 metro al minuto asciuga il film di elettrodo umido in un piccolo forno a convezione dove il trasferimento di calore è limitato dallo strato limite dell'aria — delicato, uniforme e tollerante. Una macchina di rivestimento di produzione a 10 metri al minuto alimenta il film in un essiccatore a flottazione multizona dove la velocità di evaporazione del solvente deve essere abbinata con precisione alla velocità di diffusione del solvente attraverso il film in ispessimento. Se la superficie si asciuga prima che il solvente interno possa migrare verso l'esterno — una condizione che il forno da laboratorio non crea mai — la superficie forma una pellicola. Il solvente intrappolato successivamente vaporizza e rompe la pellicola, lasciando microfori invisibili all'ispezione in linea ma letali per la coerenza della cella.

Questi non sono difetti delle apparecchiature. Sono cambiamenti del regime fisico. Il miscelatore da laboratorio, la macchina di rivestimento da laboratorio e il forno da laboratorio hanno funzionato esattamente come progettato. Il problema è che le apparecchiature di produzione operano in un regime fisico diverso — e i parametri che hanno prodotto risultati eccellenti su scala di laboratorio non descrivono quel regime. L'unico modo per scoprire i parametri corretti è eseguire il processo su una scala in cui il cambiamento di regime sia già avvenuto. Questa scala è chiamata linea pilota.

Parte 3: La linea pilota — Dove si dimostra la producibilità

La linea pilota risponde a una domanda prima che vengano impegnati milioni di dollari in apparecchiature di produzione: questa cella può essere realizzata in modo consistente, con una resa accettabile e con indici di capacità del processo che soddisfano gli obiettivi di qualità della produzione?

Su una linea pilota, la priorità ingegneristica passa dall'esplorazione al blocco dei parametri. Il miscelatore gestisce da 5 a 50 litri — abbastanza grande da incontrare profili di taglio rilevanti per la produzione, abbastanza piccolo da consentire regolazioni sistematiche. La macchina di rivestimento opera con una larghezza da 300 a 500 millimetri a 2-10 metri al minuto — abbastanza veloce da entrare nelle dinamiche di essiccazione rilevanti per la produzione, abbastanza lenta da consentire sperimentazioni controllate. La linea pilota registra dati in ogni fase: viscosità dell'impasto nel tempo, profili di spessore del rivestimento, curve di carica di formazione per canale. Questo insieme di dati è l'output più prezioso della linea pilota. Diventa la base su cui viene configurata la linea di produzione — i parametri di processo, i profili di rivestimento, i protocolli di formazione che funzioneranno sulle macchine che producono milioni di celle all'anno. Senza questi dati, la linea di produzione è una raccolta di hardware in attesa che qualcuno scriva il software.

La validazione multi-formato è un'altra funzione unica della fase pilota. La stessa chimica può comportarsi diversamente in una cella a moneta, una cella pouch, una cella cilindrica e una cella prismatica. Un fornitore con capacità pilota multi-formato può verificare che una chimica venga trasferita tra i formati prima di impegnarsi nelle apparecchiature di produzione. TOB NEW ENERGY, il cui stabilimento di Xiamen gestisce linee pilota per tutti e tre i formati, fornisce questa validazione trasversale come parte standard dell'ingegneria delle linee di produzione.

Nel 2019, un produttore indiano ha costruito una linea pilota per supercondensatori 6080. La fornitura includeva l'intero set di apparecchiature, materie prime parziali e ingegneria in loco — non per l'installazione, ma per i mesi tra l'installazione e un output qualificato stabile. Questa distinzione è la differenza tra la consegna delle apparecchiature e la consegna del processo su scala pilota.

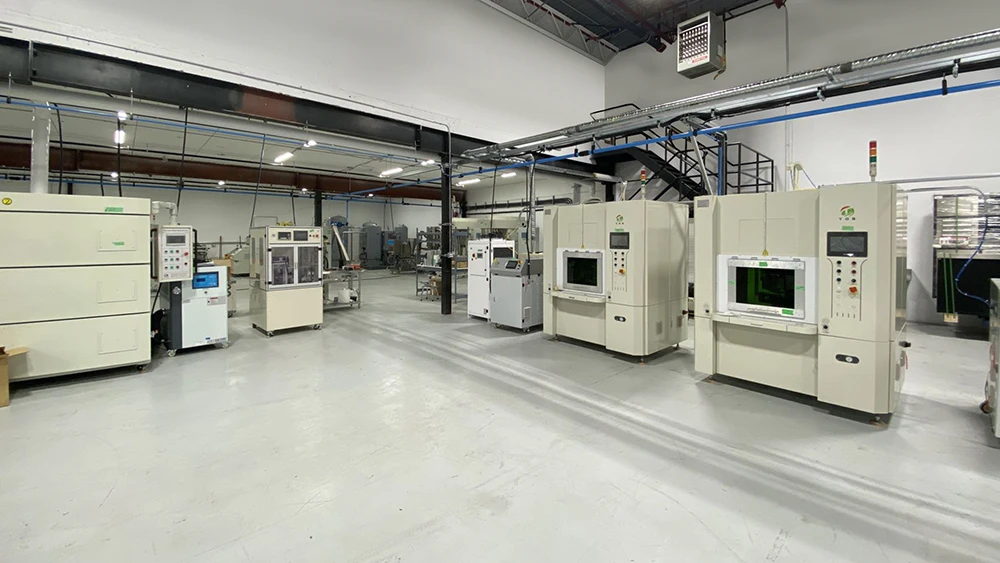

Struttura della linea pilota di TOB NEW ENERGY

Parte 4: La linea di produzione — Scalare con controllo

Una batteria linea di produzioneha priorità diverse. Flessibilità su una linea da laboratorio. Blocco dei parametri su una linea pilota. Coerenza della produzione su una linea di produzione — dove l'efficacia complessiva delle apparecchiature diventa la metrica fondamentale. Una linea con un OEE del 95% produce molte più celle vendibili rispetto alla stessa apparecchiatura all'80%.

La trasformazione delle apparecchiature su scala produttiva non è solo dimensionale. Un miscelatore di produzione elabora da 50 a oltre 2.000 litri per lotto. La macchina di rivestimento funziona con una larghezza da 600 a 1.200 millimetri superando i 10-80 metri al minuto, con la misurazione della densità areale in linea che alimenta il controllo della testa di rivestimento in tempo reale. Queste macchine sono integrate in un flusso continuo di materiali — l'impasto viene miscelato, mantenuto, pompato, rivestito, essiccato, calandrato e tagliato senza accumulo di lotti. La linea di produzione è un sistema.

Dal 2018 al 2021, un produttore del Sud-est asiatico ha costruito la sua prima fabbrica di batterie — una linea di produzione di celle cilindriche 18650 e 26650. Il progetto comprendeva l'intero set di apparecchiature, la fornitura di materie prime e un'ingegneria in loco continuativa per tre anni. Assemblaggio. Avviamento. Stabilizzazione del processo. Output qualificato. La tempistica è indicativa: la stabilizzazione di una linea di produzione si misura in mesi e trimestri, non in settimane — e questa tempistica, mantenuta attraverso tre anni di ingegneria in loco, è essa stessa la prova di cosa significhi realmente una fornitura chiavi in mano.

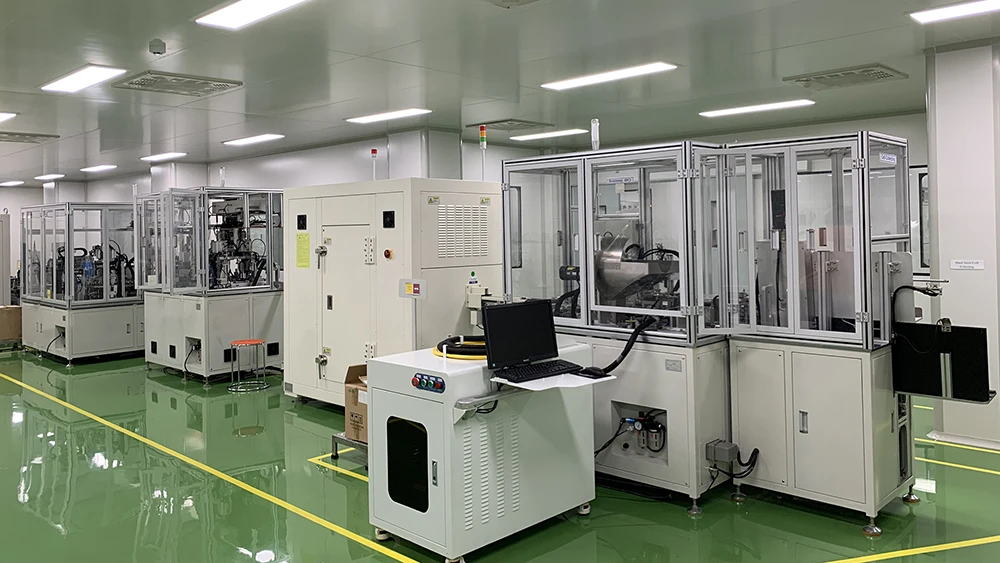

Struttura di produzione batterie di TOB NEW ENERGY

Parte 5: Cosa significa "chiavi in mano" nella produzione di batterie

Chiedete a dieci venditori di apparecchiature cosa significhi "chiavi in mano" e nove descriveranno un ambito di fornitura. Nella produzione di batterie, la definizione corretta è diversa. Una linea di produzione chiavi in mano fornisce un output pronto per il processo — celle che soddisfano le specifiche fin dal primo giorno, non dopo mesi di sviluppo interno del processo.

Ciò è possibile solo quando il fornitore ha convalidato il processo prima della spedizione delle apparecchiature. La conoscenza della chimica, sviluppata su scala di laboratorio. La finestra di processo convalidata, stabilita sulla linea pilota. La configurazione delle apparecchiature, progettata in funzione di tale finestra. Questi tre elementi, eseguiti da un'unica organizzazione di ingegneria, trasformano le macchine in una linea di produzione.

Per gli acquirenti che valutano fornitori cinesi di linee di produzione di batterie chiavi in mano, ciò ha un'implicazione diretta. Verificate la linea pilota del fornitore. Esiste? Potete portare i vostri materiali? Il fornitore può mostrare dati di processo — curve di viscosità dell'impasto, profili di uniformità del rivestimento — relativi a chimiche simili su apparecchiature simili? Un fornitore che può rispondere sì sta vendendo una linea di produzione. Chi non può farlo sta vendendo macchine e le definisce una linea.

Parte 6: Selezione di un partner per la linea di produzione

Oltre al test della linea pilota, tre criteri distinguono i partner per la linea di produzione dai fornitori di apparecchiature.

Primo, esperienza specifica sulla chimica. L'elevato contenuto di solidi dell'LFP con additivi conduttivi a nanoparticelle crea sfide di dispersione fondamentalmente diverse rispetto al minore contenuto di solidi dell'NMC con particelle primarie più grandi. Queste non sono distinzioni teoriche. Si traducono in geometrie diverse delle pale dei miscelatori, impostazioni diverse del divario di rivestimento e profili di essiccazione differenti. Chiedete al fornitore di descrivere — in termini di ingegneria — cosa accade quando la vostra chimica specifica entra nelle sue apparecchiature. Una risposta competente include modalità di guasto specifiche e relative mitigazioni. Una risposta elusiva è essa stessa una risposta.

Secondo, infrastruttura di gestione della qualità. La certificazione IATF 16949 — posseduta da TOB NEW ENERGY e da un gruppo selezionato di produttori di apparecchiature con sede in Cina — significa che il fornitore è stato sottoposto ad un audit indipendente per il controllo dei processi, la prevenzione dei difetti e il miglioramento continuo secondo gli standard della catena di fornitura automobilistica. Le certificazioni ISO 9001, ISO 14001 e ISO 45001 rafforzano il quadro di qualità complessivo, con conformità CE e UL per l'intera gamma di prodotti.

Terzo, il portafoglio brevetti del fornitore nelle tecnologie delle linee di produzione. I brevetti sono prove pubblicamente verificabili della ricerca e sviluppo interna. Non garantiscono la qualità, ma distinguono un produttore da un assemblatore. Una rivendicazione può essere verificata tramite un database pubblico in pochi minuti. L'altra non può essere verificata affatto.

Parte 7: La tabella di marcia è un ciclo, non una linea

Una linea di produzione messa in servizio oggi non sarà l'ultima linea che un'azienda costruirà. La chimica delle batterie si sta evolvendo — dall'LFP all'NMC ad alto contenuto di nichel, dagli ioni di litio agli ioni di sodio e allo stato solido. Ogni transizione può richiedere parametri di miscelazione, condizioni di rivestimento e protocolli di formazione differenti. Il fornitore che ha seguito la prima tabella di marcia con voi è nella posizione migliore per seguire anche la prossima.

Questa è la dimensione strategica della scelta di un partner per una linea di produzione di batterie chiavi in mano. Non è una transazione una tantum. È l'inizio di una relazione di ingegneria che abbraccia più generazioni tecnologiche. I fornitori cinesi di linee di produzione di batterie chiavi in mano sono strutturalmente posizionati per questa strategia multigenerazionale. TOB NEW ENERGY, con due decenni di ingegneria delle batterie, linee pilota interne per tutti e tre i formati di celle e supporto continuo in loco durante l'avvio della produzione, fornisce tale continuità ingegneristica.

Riepilogo della tabella di marcia della linea di produzione di batterie: L'espansione della produzione di batterie dalla ricerca e sviluppo di laboratorio alla produzione su larga scala segue tre fasi ingegneristiche distinte — linee di laboratorio per la convalida della chimica, linee pilota per la verifica della finestra di processo e linee di produzione per una produzione ad alto volume e uniforme. L'errore di ampliamento più costoso è bypassare la fase pilota, dove le non linearità del processo invisibili su scala di laboratorio diventano critiche. Una vera linea di produzione di batterie chiavi in mano fornisce un output pronto per il processo, reso possibile dalla precedente convalida della linea pilota del fornitore con la chimica target del cliente. Quando si valutano partner per linee di produzione, la linea pilota del fornitore stesso, i dati di processo specifici della chimica, la certificazione IATF 16949 e il portafoglio brevetti verificabile forniscono prove oggettive della capacità ingegneristica.

Neil Zhao — Direttore tecnico, Xiamen TOB New Energy Technology Co., Ltd.
