Processi di impilamento e avvolgimento delle batterie nell'assemblaggio delle celle batteria

Di TOB Team tecnico

Quando il design di una cella batteria raggiunge la fase di assemblaggio degli elettrodi, una decisione determina quasi tutto ciò che avviene a valle: resistenza interna, densità energetica, comportamento termico, durata del ciclo di vita e la disposizione delle apparecchiature dell'intera linea di assemblaggio. Questa decisione è la scelta tra impilamento e avvolgimento. Non è una nota a piè di pagina dell'ingegneria. È il bivio della strada. E con l'ascesa delle celle prismatiche di grande formato, delle architetture allo stato solido e dei design pouch ultra-sottili, la questione impilamento-versus-avvolgimento è diventata più rilevante — e meno ovvia — rispetto a un decennio fa. I fornitori di apparecchiature che progettano e producono sia sistemi di avvolgimento sia sistemi di impilamento incontrano questa decisione al centro di quasi ogni progetto cliente — dai laboratori R&S alle fabbriche da gigawattora.

Parte A: Come funzionano i due processi

Avvolgimento e impilamento condividono lo stesso obiettivo — combinare elettrodi positivi, separatori ed elettrodi negativi in una struttura cellulare — ma vi arrivano attraverso meccanismi fisici fondamentalmente diversi.

L'avvolgimento è un processo continuo. I nastri di elettrodi e separatori vengono alimentati simultaneamente in una macchina di avvolgimento, avvolgendosi attorno a un mandrino rotante per formare un jelly roll cilindrico o ovale appiattito. I principali parametri di controllo sono il controllo della tensione su ciascun nastro, la precisione di allineamento tra gli strati e la velocità di avvolgimento. Il processo è geometricamente naturale per le celle cilindriche — il jelly roll rotondo si adatta perfettamente a un contenitore rotondo. Per le celle prismatiche, il jelly roll viene pressato e appiattito prima dell'inserimento. Pensate all'avvolgimento come al prendere una linea e arrotolarla in un volume.

L'impilamento è un processo discreto. Fogli di elettrodo positivo pretagliati, strati separatori e fogli di elettrodo negativo vengono posizionati alternativamente — tipicamente con uno schema a piega Z in cui un singolo separatore continuo zigzaga tra i fogli degli elettrodi, oppure tramite un sistema multistrato pick-and-place in cui bracci robotici posizionano simultaneamente più fogli. I principali parametri di controllo sono la precisione di posizionamento dei fogli, la tensione del separatore durante la piegatura e la velocità di impilamento. L'impilamento è geometricamente naturale per le celle pouch e di grande formato prismatiche — gli strati piatti producono un blocco rettangolare senza pieghe. Pensate all'impilamento come al prendere piani individuali e costruirli in un volume, strato dopo strato.

Alla base di queste differenze di processo vi è una singola distinzione fisica che determina la maggior parte delle differenze di prestazioni tra i due metodi. In un jelly roll avvolto, gli strati di elettrodo e separatore si piegano attorno al mandrino — creando stress meccanico indotto dalla curvatura in ogni punto di piegatura. In una struttura impilata, ogni strato rimane piatto — lo stress è distribuito uniformemente sull'intero piano. Questa distinzione — stress di curvatura contro stress planare — è la causa principale delle cinque differenze di prestazione che seguono.

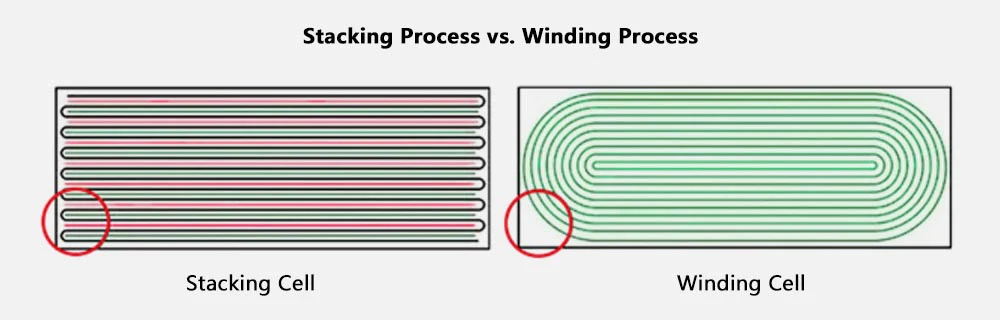

Processo di avvolgimento vs impilamento

Parte B: Cinque dimensioni del confronto delle prestazioni

Resistenza interna e capacità di scarica ad alta velocità

Lo stress di curvatura in un jelly roll avvolto non è uniforme. Negli strati interni — quelli più vicini al mandrino — il raggio di piegatura è più stretto, creando il massimo stress di compressione sull' elettrodo interno. Questo si traduce in una maggiore resistenza di contatto locale all' interfaccia elettrodo-separatore. Durante una scarica ad alta velocità, la corrente si concentra nelle regioni a minore resistenza, creando punti caldi locali nelle zone di piegatura. Una cella impilata evita questo problema. I fogli degli elettrodi rimangono piatti. La corrente si distribuisce uniformemente. Il risultato è una minore resistenza interna complessiva e migliori prestazioni ad alta velocità. TOB NEW ENERGY, che produce sia macchine di avvolgimento sia di impilamento, osserva direttamente questo fenomeno nei dati dei clienti — stessa chimica, stessa linea di rivestimento, impedenza della cella misurabilmente diversa a seconda del metodo di assemblaggio. Nei design cilindrici grandi senza linguetta come il 4680, il percorso di raccolta della corrente è stato riprogettato per ridurre la penalizzazione di resistenza dell'avvolgimento — ma lo stress meccanico nelle piegherimane.

Densità energetica e utilizzo dello spazio

Una cella cilindrica avvolta spreca spazio — il jelly roll rotondo lascia angoli non riempiti nel contenitore cilindrico. Un jelly roll avvolto appiattito in un contenitore prismatico migliora questo aspetto ma mantiene comunque estremità curve. Una cella impilata riempie lo spazio rettangolare in modo efficiente. A parità di dimensioni esterne, una cella prismatica impilata offre tipicamente dal 3 all'8 percento in più di densità energetica volumetrica rispetto a una cella prismatica avvolta. Nelle applicazioni dove ogni centimetro cubo conta — veicoli elettrici premium, elettronica di consumo ultra-sottile — questa differenza è decisiva. Per le celle prismatiche in cui entrambe le tecnologie sono disponibili, il vantaggio di densità energetica dell'impilamento è un fattore principale che guida l'adozione da parte dei clienti.

Comportamento termico e sicurezza

In una cella avvolta, le zone di piegatura con la loro maggiore resistenza locale generano proporzionalmente più calore sotto carico. Un punto caldo locale può innescare reazioni secondarie locali — decomposizione dell'elettrolita, rottura del film SEI — che aumentano ulteriormente la temperatura. In una cella impilata, l'interfaccia piatta dell'elettrodo produce una densità di corrente più uniforme e quindi una generazione di calore più uniforme. Gli strati separatori tra ogni coppia di elettrodi agiscono inoltre come barriere termiche — il calore che si propaga da uno strato all'altro deve attraversare un separatore, rallentandone la diffusione. Per l'accumulo energetico di grande capacità e le celle automobilistiche critiche per la sicurezza, questo vantaggio di uniformità termica ha favorito lo spostamento del settore verso l'impilamento per le applicazioni premium.

Durata del ciclo di vita

Ogni ciclo di carica-scarica provoca l'espansione e la contrazione dei materiali degli elettrodi. Gli anodi in grafite si gonfiano di circa il 10 percento. Gli anodi contenenti silicio possono espandersi di oltre il 300 percento. In una struttura avvolta, questo stress ciclico si concentra nelle pieghe — l'espansione edizione e contrazione ripetute degradano l'interfaccia elettrodo-rame. In una struttura impilata, gli strati planari subiscono un'espansione meno vincolata e lo stress meccanico in un singolo punto è inferiore. Per chimiche con materiali ad alto cambiamento di volume — in particolare anodi compositi silicio-carbonio — il vantaggio della durata del ciclo dell'impilamento può essere sostanziale. Al ciclo 2000, diventa il fattore dominante. I team applicativi esperti indirizzano abitualmente i clienti verso l'impilamento quando i materiali contenenti silicio sono nella roadmap — non perché l'impilamento sia universalmente migliore, ma perché il meccanismo di degradazione della durata del ciclo nelle celle avvolte è ben compreso e difficile da mitigare.

Resa produttiva

Avvolgimento e impilamento hanno profili di resa diversi che riflettono la loro fisica di processo. Nell'avvolgimento, un nastro continuo di elettrodo — spesso lungo 60 metri o più — passa attraverso la macchina. Una variazione di tensione, un disallineamento o una particella di polvere in qualsiasi punto lungo quella lunghezza può rendere inutilizzabile l'intero segmento di nastro. A 20-30 pezzi al minuto, l' economia dell'elevata produttività compensa in parte questo rischio. Nell'impilamento, i fogli degli elettrodi sono pretagliati — un foglio difettoso viene scartato prima di entrare nella pila. Un foglio perso, non un rotolo. Ma l'impilamento ha la sua sfida di resa: ad alta velocità, il meccanismo robotico pick-and-place deve gestire in modo affidabile fogli di elettrodi sottili e flessibili. L'impilamento ad alta velocità oltre 200 ppm richiede una precisione meccanica estrema.

Per la produzione standardizzata ad alto volume, la maturità produttiva dell'avvolgimento gli conferisce un vantaggio in termini di resa e costo. Per celle di grande formato e alto valore in cui un singolo evento di scarto è molto più costoso, l'isolamento dei difetti dell'impilamento fornisce un vantaggio qualitativo. Un fornitore con esperienza in entrambe le tecnologie può supportare i clienti nella valutazione di questi compromessi rispetto alla loro specifica economia produttiva invece di promuovere una tecnologia universalmente.

Parte C: Quale tipo di batteria utilizza quale processo

Celle cilindriche — la sede naturale dell'avvolgimento. Le celle cilindriche — le 18650, 21700 e 4680 — sono avvolte nella stragrande maggioranza dei casi. La geometria si presta naturalmente: un jelly roll rotondo in un contenitore rotondo. I sistemi di avvolgimento cilindrico di TOB, che incorporano le tecnologie di controllo della tensione e allineamento del brevetto CN202122173244, servono questi formati su scala produttiva. L'avvolgimento dominerà la produzione di celle cilindriche nel futuro prevedibile.

Le celle pouch — il luogo naturale dello stacking. L'alloggiamento flessibile in laminato di alluminio delle celle pouch si affida alla struttura interna della cella per l'integrità meccanica. Un jelly roll avvolto inserito in una pouch crea forze di espansione non uniformi durante i cicli — le estremità curve spingono verso l'esterno in modo asimmetrico, sollecitando la sigillatura della pouch. Una struttura impilata esercita una pressione planare uniforme. Per tutte le celle pouch tranne quelle a costo minimo, lo stacking è la scelta standard.

Le celle prismatiche — il campo di battaglia. Questo è il contesto in cui la decisione tra stacking e avvolgimento è più intensamente dibattuta. Le celle prismatiche avvolte beneficiano di apparecchiature di avvolgimento mature ad alta produttività e di un costo di capitale inferiore — rendendole interessanti per lo stoccaggio energetico LFP orientato al costo. Le celle prismatiche impilate offrono una maggiore densità energetica, una minore resistenza interna e una maggiore durata del ciclo — rendendole la soluzione preferita per le batterie EV premium. La quota dello stacking nelle celle prismatiche è in aumento, spinta dalla pressione delle case automobilistiche sulla densità energetica e sulle prestazioni di ricarica rapida. I fornitori di apparecchiature che offrono entrambe le tecnologie sono in grado di valutare quale soluzione si adatti a una specifica applicazione — perché la risposta non è mai universale.

Le celle allo stato solido — lo stacking è l'unica strada praticabile. Gli elettroliti solidi — siano essi ceramiche ossidiche, vetri a solfuro o film polimerici — non possono essere piegati attorno a un mandrino di avvolgimento. Si fratturano o perdono il contatto interfacciale. Lo stacking è la base di assemblaggio per ogni architettura di batteria allo stato solido. Con il passaggio della tecnologia allo stato solido verso l'industrializzazione, i fornitori di apparecchiature con competenze nello stacking — incluso TOB NEW ENERGY, i cui sistemi di stacking e avvolgimento derivano dalla ricerca e sviluppo interna — vedranno crescere la domanda di stacking di precisione in grado di gestire strati di elettrolita fragili.

Parte D: Apparecchiature, economia e valore della capacità tecnologica duale

Le macchine di avvolgimento e le macchine di stacking sono sistemi ingegneristici diversi con profili di costo differenti.

A batteria macchina di avvolgimento è ottimizzata per la velocità. I sistemi di controllo della tensione mantengono una tensione precisa del nastro a oltre 25 pezzi al minuto. I sistemi di allineamento mantengono i bordi degli elettrodi e dei separatori entro ±0,2 a 0,5 millimetri mentre il nastro è in movimento continuo. La sfida ingegneristica consiste nel mantenere la precisione alla velocità — due variabili che naturalmente entrano in conflitto. Le macchine di avvolgimento per formati cilindrici standardizzati beneficiano di decenni di perfezionamento e offrono le apparecchiature di assemblaggio più convenienti per unità di produttività.

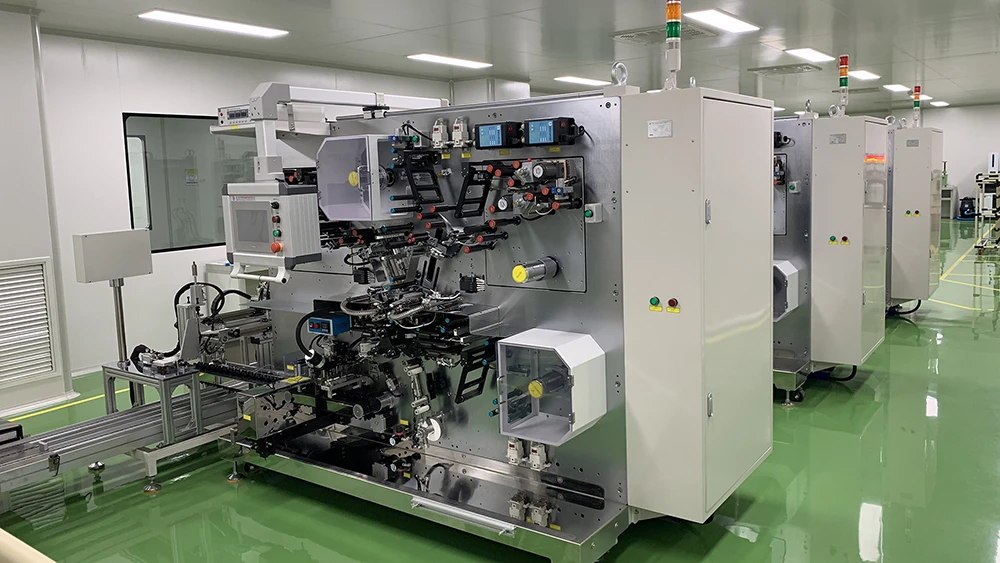

Macchina automatica di avvolgimento di celle cilindriche che gestisce sottili separatori per batterie su una linea chiavi in mano di TOB New Energy

Macchine di impilaggio sono ottimizzate per la precisione a livello del singolo foglio. L'accuratezza del posizionamento e l'affidabilità del prelievo e posizionamento definiscono la qualità dello stack. Ad alta velocità — oltre 200 ppm — mantenere la precisione di posizionamento mentre si gestiscono sottili fogli flessibili di elettrodi con tempi ciclo inferiori al secondo rappresenta una sfida estrema di ingegneria meccanica. Diverse tecnologie di stacking — piegatura a Z con separatore continuo, prelievo e posizionamento multistrato e laminazione a caldo — offrono diversi compromessi tra velocità, precisione e costo.

Il confronto dei costi delle apparecchiature va oltre la spesa in conto capitale. Una linea di avvolgimento generalmente costa meno per unità di produttività rispetto a una linea di stacking di capacità equivalente. Tuttavia, la maggiore densità energetica delle celle impilate può ottenere un premio di mercato. La maggiore durata del ciclo può ridurre i costi di garanzia. Per applicazioni ad alto valore, il sovrapprezzo delle apparecchiature di stacking può essere recuperato attraverso le prestazioni del prodotto. Per applicazioni orientate al costo, l'efficienza del capitale dell'avvolgimento rimane interessante. Il team di ingegneria di TOB elabora regolarmente modelli per entrambi gli scenari nei progetti di celle prismatiche, consentendo ai clienti di valutare il premio dello stacking non come un semplice costo delle apparecchiature, ma come funzione del guadagno in densità energetica e dell'estensione della durata del ciclo durante la vita del prodotto.

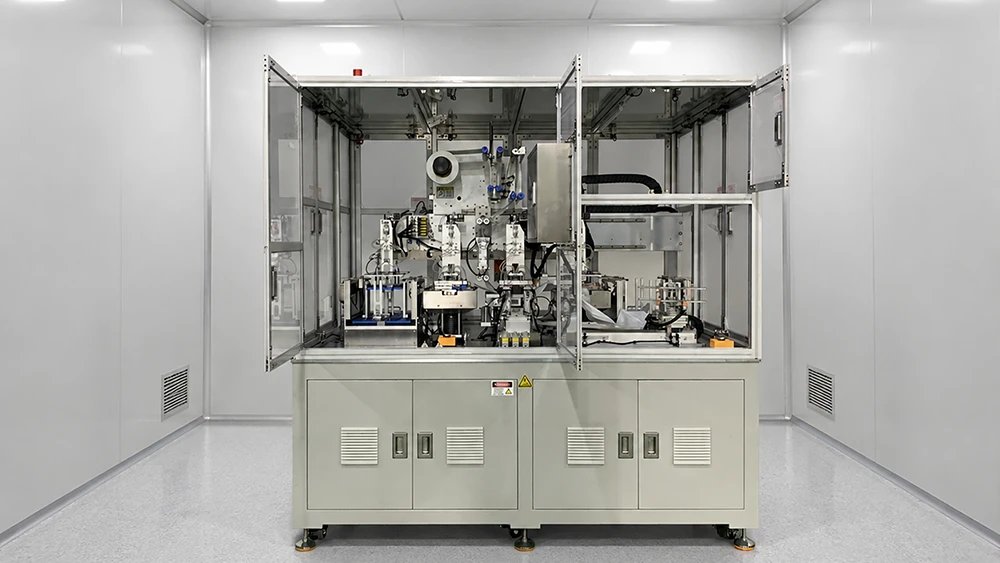

Soluzioni complete per linee di produzione di batterie e apparecchiature di stacking progettate dalla fabbrica di origine TOB New Energy.

TOB NEW ENERGY fornisce apparecchiature sia di avvolgimento sia di stacking — supportate da un brevetto proprietario per macchine di avvolgimento (CN202122173244) che affronta le fluttuazioni della tensione e le deviazioni di allineamento — due delle principali sfide ingegneristiche nell'avvolgimento ad alta velocità. Questo brevetto è verificabile pubblicamente. Rappresenta un lavoro ingegneristico specifico su un problema tecnico specifico. Avere una profonda competenza ingegneristica in entrambe le tecnologie consente a TOB di valutare il sistema dei materiali, il formato della cella e l'economia produttiva di un cliente senza il pregiudizio strutturale derivante dalla costruzione di un solo tipo di macchina. Per le celle prismatiche — dove entrambe le soluzioni sono praticabili — questa obiettività può fare la differenza tra una linea di produzione ottimizzata per l'applicazione e una ottimizzata per il catalogo del fornitore.

Parte E: Un quadro decisionale per scegliere tra stacking e avvolgimento

La questione stacking contro avvolgimento richiede una valutazione strutturata su quattro dimensioni interconnesse.

Primo: formato della cella. Cilindrica → avvolgimento. Pouch → stacking. Prismatica → entrambe le soluzioni sono praticabili; continuare la valutazione.

Secondo: requisiti prestazionali. Elevata densità energetica, capacità di ricarica rapida o lunga durata del ciclo → l'equilibrio tende verso lo stacking. Prestazioni moderate con il costo come fattore principale → l'avvolgimento rimane competitivo.

Terzo: economia produttiva. Produzione standardizzata ad alto volume → la produttività dell'avvolgimento è difficile da superare. Produzione a volume inferiore, di maggior valore o multi-formato → la flessibilità dello stacking acquisisce maggiore importanza.

Quarto: roadmap tecnologica. Se il percorso di sviluppo include batterie allo stato solido → lo stacking non è negoziabile. Se le chimiche future coinvolgono materiali ad alta espansione come anodi dominanti al silicio → il vantaggio dello stacking sulla durata del ciclo diventa strategicamente importante.

L'interazione di queste dimensioni conta più di una qualsiasi singola dimensione. Prismatica più alta densità energetica più una roadmap allo stato solido equivale a stacking come scelta ingegneristica chiara. Cilindrica più chimica LFP matura più produzione orientata al costo equivale ad avvolgimento come soluzione matura. Questo quadro è ciò che i team di ingegneria esperti applicano quando lavorano con i clienti — perché la decisione più costosa non è scegliere la tecnologia sbagliata. È scegliere senza un quadro di riferimento.

Parte F: La tendenza non è la sostituzione — è la divergenza

Né lo stacking né l'avvolgimento stanno scomparendo. L'avvolgimento non è obsoleto. Lo stacking non è universalmente superiore. Ciò che sta cambiando è il panorama delle applicazioni. L'avvolgimento rimane consolidato nella produzione di celle cilindriche — un formato che rappresenta ancora la maggior parte della produzione globale di batterie in termini di numero di unità. Lo stacking si sta espandendo nelle applicazioni prismatiche e pouch premium, guidato da requisiti prestazionali che l'avvolgimento non può soddisfare. Le batterie allo stato solido accelereranno questa espansione — perché ogni cella allo stato solido sarà impilata.

Per l'ingegnere, l'obiettivo è abbinare la tecnologia all'applicazione — e collaborare con un fornitore che abbia una profonda competenza ingegneristica in entrambe — una capacità tecnologica duale che TOB NEW ENERGY offre, supportata dalla ricerca e sviluppo interna sull'avvolgimento e dall'ingegneria dello stacking.

Riepilogo dell'impilamento delle batterie rispetto all'avvolgimento: L'impilamento e l'avvolgimento sono i due principali metodi di assemblaggio degli elettrodi nella produzione di batterie agli ioni di litio, e la scelta tra di essi influisce sulla resistenza interna, sulla densità energetica, sulla sicurezza termica, sulla durata del ciclo e sui costi di produzione. L'avvolgimento — un processo continuo in cui i nastri degli elettrodi e del separatore vengono avvolti attorno a un mandrino — è lo standard consolidato per le celle cilindriche e la produzione ad alto volume. L'impilamento — un processo discreto di stratificazione a motivo Z — offre una resistenza interna inferiore, una maggiore densità energetica, una migliore uniformità termica e una maggiore durata del ciclo, rendendolo la scelta preferita per le celle premium a busta e prismatiche e l'unico percorso praticabile per le batterie allo stato solido. Le due tecnologie stanno evolvendo verso nicchie applicative distinte, guidate dal formato della cella, dai requisiti prestazionali e dall'economia della produzione. TOB NEW ENERGY, con capacità ingegneristiche in entrambe le apparecchiature di avvolgimento e impilamento — inclusa una macchina per l'avvolgimento proprietariatecnologia coperta dal brevetto CN202122173244 — fornisce la capacità di valutazione delle due tecnologie necessaria per una selezione oggettiva del processo.

Team tecnico di TOB — Xiamen TOB New Energy Technology Co., Ltd.
