Metodi non distruttivi per rilevare la placcatura in litio

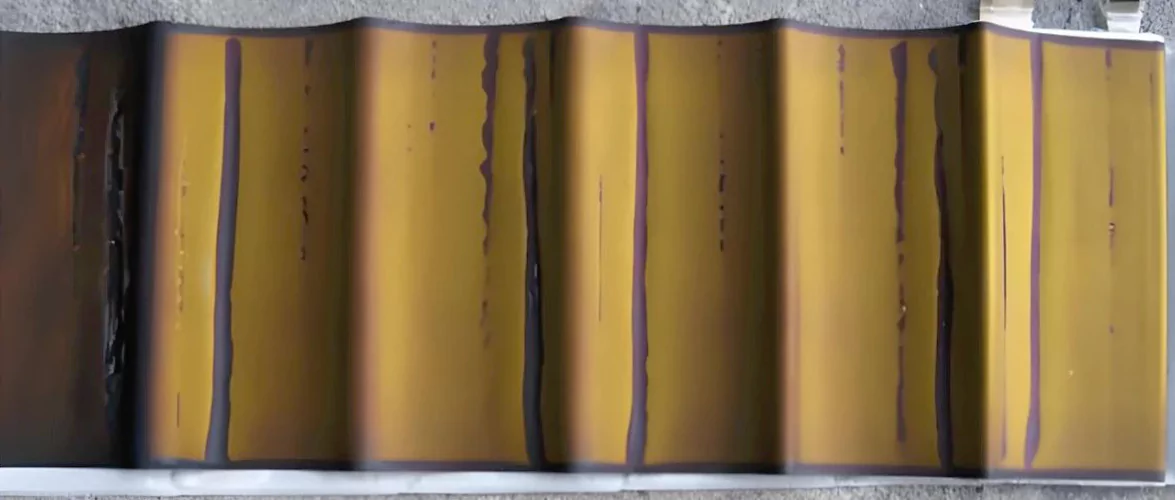

La placcatura in litio si riferisce al fenomeno dannoso per cui gli ioni di litio non riescono a intercalarsi nell'anodo di grafite durante i processi di carica, ma subiscono invece una riduzione elettrochimica per formare depositi di litio metallico. Ciò si traduce nella formazione di caratteristici strati di litio metallico grigio-argento o cristalli dendritici di litio sulla superficie dell'anodo.

Tradizionalmente, lo smontaggio della batteria è stato il metodo principale per confermare sospetti incidenti di placcatura al litio, in particolare in presenza di anomalie di capacità osservabili o di crescita dendritica visibile. Tuttavia, tecniche diagnostiche non distruttive avanzate consentono ora un rilevamento accurato attraverso sofisticate analisi elettrochimiche.

Ⅰ. Metodologie avanzate di rilevamento non distruttivo:

1. Analisi di deconvoluzione del profilo di tensione

Durante i cicli di carica a corrente costante (CC), le batterie agli ioni di litio presentano tipicamente una curva di tensione monotonicamente crescente, proporzionale allo stato di carica (SOC). La comparsa di un plateau di tensione prematuro durante la fase di carica a tensione costante (CV) è un indicatore critico della placcatura del litio. Questo fenomeno si verifica a causa del consumo irreversibile delle scorte di litio attivo attraverso reazioni di placcatura, con conseguente riduzione della capacità reversibile e calo accelerato della tensione.

2. Analisi della capacità differenziale (dV/dQ)

Questa tecnica analitica prevede il calcolo della derivata prima della tensione rispetto alla capacità (dV/dQ) per identificare i picchi caratteristici di transizione di fase negli anodi di grafite. La placcatura in litio si manifesta attraverso alterazioni distinte in queste firme di transizione di fase, tra cui:

• Spostamento della posizione di picco (uno spostamento >20 mV indica una grave ostruzione dell'intercalazione)

• Attenuazione dell'intensità di picco (una magnitudine ridotta suggerisce una cinetica di inserimento del litio compromessa)

• Distorsione della forma del picco (l'allargamento asimmetrico riflette una distribuzione di reazione eterogenea)

3. Diagnostica della spettroscopia di impedenza elettrochimica (EIS)

La placcatura in litio induce cambiamenti significativi nella dinamica del trasferimento di carica interfacciale:

• La formazione di depositi di "litio morto" elettricamente isolati aumenta la resistenza al trasporto ionico

• La ricostruzione dello strato SEI (Solid Electrolyte Interphase) altera l'impedenza di trasferimento di carica (Rct)

• L'espansione del semicerchio ad alta frequenza nei grafici di Nyquist (tipicamente nell'intervallo 100Hz-10kHz) è correlata alla crescita dell'impedenza interfacciale

• La deformazione semicircolare a media frequenza riflette le limitazioni del trasferimento di carica indotte dalla deposizione di litio

4. Caratterizzazione del tempo di volo (TOF) ultrasonico

Questa tecnica acustica a risoluzione spaziale sfrutta l'architettura stratificata delle batterie agli ioni di litio:

• La calibrazione TOF di base stabilisce le firme acustiche di riferimento

• La deposizione di litio crea discontinuità di impedenza acustica (ΔZ > 15% indica una placcatura significativa)

• L'analisi della forma d'onda dell'eco rileva:

- Attenuazione dell'ampiezza del segnale (variazione 5-15 dB)

- Anomalie di sfasamento (deviazione >5°)

- Variazioni del coefficiente di riflessione nel dominio del tempo (soglia >8%)

Limitazioni tecniche attuali:

• Applicabile principalmente alle configurazioni delle celle a sacchetto (l'involucro in alluminio nelle celle prismatiche provoca un'attenuazione ultrasonica superiore al 90%)

• La soglia di rilevamento richiede una frazione di volume minima del 2,8% di litio metallico

• Richiede algoritmi sofisticati di elaborazione del segnale (ad esempio, denoising della trasformata wavelet)

II . Indicatori di rilevamento supplementari:

• Depressione dell'efficienza coulombiana (ΔCE > 0,5% per ciclo)

• Anomalie di rilassamento della tensione a circuito aperto (OCV)

• Espansione dell'isteresi dell'analisi della tensione differenziale (dQ/dV)

• Anomalie della firma termica durante le fasi di rilassamento

III . Protocolli di attuazione:

• Stabilire i parametri di base attraverso cicli di formazione iniziali

• Implementare l'integrazione del protocollo di rilevamento multimodale

• Applicare algoritmi di apprendimento automatico per il riconoscimento di modelli

• Eseguire la convalida incrociata con le misurazioni dell'elettrodo di riferimento

Questo approccio completo consente il rilevamento della placcatura in litio in fase iniziale con una precisione >92%, preservando al contempo l'integrità della batteria e migliorando significativamente i protocolli di sicurezza nei sistemi di gestione della batteria (BMS).
