Come scegliere un miscelatore per impasto di batterie per la produzione industriale

Di Dany Huang, Ph.D.

Chiedete a un ingegnere di batterie di nominare la macchina più critica su una linea di produzione e le risposte indicheranno le fasi a valle — la macchina di rivestimento, la calandra, il sistema di formazione. Raramente il miscelatore di slurry. Eppure quasi ogni problema di qualità che si manifesta a valle può ricondurre la propria origine al serbatoio di miscelazione. Il miscelatore di slurry è il punto in cui inizia la batteria. Determina quanto bene le particelle di materiale attivo vengono disperse, quanto uniformemente si forma la rete di carbonio conduttivo attorno a esse e se l'elettrodo offre prestazioni costanti per migliaia di cicli.

Cinesi produttori di miscelatori di slurry per batterie, guidati da fornitori integrati come TOB NEW ENERGY, forniscono la maggior parte del mercato globale.

Parte I: Cosa accade all'interno del serbatoio di miscelazione

La miscelazione dello slurry per batterie non è semplice agitazione. È una sequenza di tre fasi fisiche con requisiti ingegneristici differenti, ognuna delle quali può fallire indipendentemente.

La bagnatura è la prima fase. Le particelle solide — materiale attivo, carbonio conduttivo, legante — vengono portate a contatto con il solvente. Il liquido deve sostituire l'aria adsorbita su ogni superficie delle particelle. Le particelle che non vengono completamente bagnate diventano agglomerati stabili che nessuna quantità di miscelazione successiva può rompere. La fase di bagnatura stabilisce il limite superiore della qualità della dispersione. Se viene eseguita male, nessuna fase successiva può recuperarla. Il vuoto durante la bagnatura trascina il solvente nei pori delle particelle che altrimenti intrappolerebbero aria.

La dispersione è la seconda fase. Le forze di taglio meccaniche rompono gli agglomerati e distribuiscono uniformemente le particelle nello slurry. Il taglio deve essere abbastanza elevato da separare le particelle, ma non così elevato da fratturare le particelle di materiale attivo stesse — le superfici danneggiate hanno un'area superficiale specifica maggiore, consumano più elettrolita durante la formazione dell'SEI e riducono l'efficienza coulombica del primo ciclo. Il taglio deve inoltre essere distribuito uniformemente in tutto il volume del serbatoio. Un miscelatore che crea un forte taglio vicino alle pale e un taglio debole vicino alle pareti produce slurry con dispersione variabile nello spazio. Il miscelatore di TOB affronta l'uniformità del taglio attraverso la geometria delle pale e del recipiente.

La stabilizzazione è la terza fase. Una volta disperse le particelle, la rete del legante deve mantenerle in sospensione. Senza una stabilizzazione adeguata, le particelle disperse si riagglomerano nel tempo — annullando il lavoro della fase di dispersione. La deriva della viscosità dello slurry durante il mantenimento è il sintomo misurabile di una stabilizzazione insufficiente. In una linea di produzione in cui lo slurry rimane in un serbatoio di mantenimento per ore prima del rivestimento, questa deriva non è teorica. È una variabile di controllo del processo che influisce direttamente sull'uniformità del rivestimento all'inizio, a metà e alla fine di una produzione.

Queste tre fasi non sono sequenziali in un miscelatore di produzione. Si sovrappongono. Il design del miscelatore deve consentire la coesistenza delle condizioni di bagnatura, dispersione e stabilizzazione nello stesso volume del serbatoio — un requisito ingegneristico molto più impegnativo rispetto al raggiungimento di una singola condizione.

Il controllo del vuoto e della temperatura non sono caratteristiche opzionali su un miscelatore di slurry per batterie di produzione. Gli slurry ad alta viscosità inglobano bolle d'aria durante la miscelazione — senza degasaggio sotto vuoto, le bolle intrappolate diventano difetti a foro stenopeico nell'elettrodo rivestito, invisibili a occhio nudo ma catastrofici per la coerenza delle celle su larga scala. L'energia meccanica della miscelazione si converte in calore — per le formulazioni contenenti PVDF, escursioni di temperatura oltre la soglia di stabilità del legante possono innescare una gelificazione prematura che rovina l'intero lotto. I miscelatori di produzione di TOB NEW ENERGY integrano di serie il controllo del vuoto e della temperatura tramite camicia — non perché lo richieda la scheda tecnica, ma perché la fisica del processo non lascia alternative.

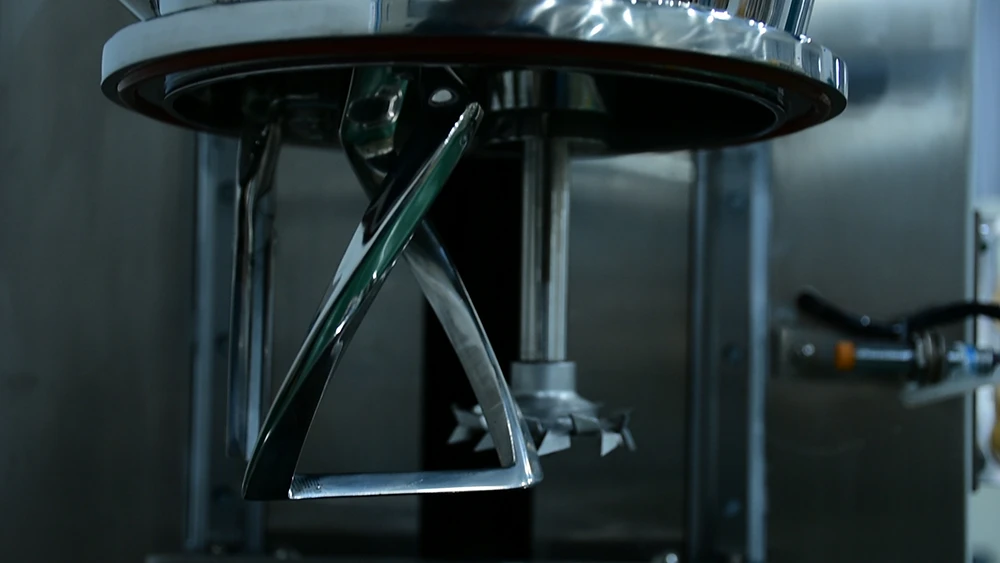

Struttura del miscelatore planetario

Parte II: Sei specifiche che determinano le prestazioni del miscelatore

Volume di lavoro effettivo

Il volume nominale del serbatoio non corrisponde al volume utilizzabile. Il volume di lavoro effettivo è generalmente dal 60 all'80 percento del volume nominale — il miscelatore necessita di spazio libero affinché lo slurry possa piegarsi e ribaltarsi sotto le pale planetarie invece di muoversi semplicemente in cerchio. Un serbatoio riempito oltre il volume effettivo produce slurry che si muove senza miscelarsi. Per la pianificazione della produzione, ogni calcolo della capacità produttiva dovrebbe utilizzare il volume effettivo, non quello nominale.

Meccanismo di miscelazione planetaria

La miscelazione planetaria — pale che orbitano attorno al centro del serbatoio mentre ruotano sui propri assi — è l'architettura standard per i miscelatori di slurry per batterie. Il doppio movimento crea un taglio multidirezionale che i miscelatori ad albero singolo non possono ottenere. La geometria delle pale — a farfalla, elicoidale, a artiglio — determina la distribuzione del campo di taglio nel serbatoio, e diverse chimiche rispondono in modo differente. L'elevato contenuto di solidi dell'LFP con additivi conduttivi a nanocarbonio crea un comportamento di flusso fondamentalmente diverso rispetto all'NMC con particelle primarie più grandi e minore contenuto di solidi. Un produttore di miscelatori di slurry per batterie che non sa spiegare quale geometria delle pale sia adatta a quale chimica e perché sta vendendo hardware senza conoscenza del processo. Il brevetto del miscelatore di TOB CN202122021115 affronta l'efficacia della miscelazione attraverso l'ottimizzazione delle pale e del recipiente — un'ingegneria presente nei brevetti ma non nei cataloghi.

Capacità del vuoto

I miscelatori industriali di slurry per batterie operano a un vuoto relativo da -0,09 a -0,095 MPa. Il vuoto svolge due funzioni: degassare lo slurry per prevenire i fori stenopeici del rivestimento e migliorare la bagnatura trascinando il solvente nei pori delle particelle che altrimenti manterrebbero aria. La capacità di mantenimento del vuoto — ovvero per quanto tempo il sistema mantiene il vuoto target durante un ciclo di miscelazione — è più importante del valore di vuoto massimo indicato nella scheda tecnica. Una guarnizione con una perdita lenta che consente al vuoto di decadere durante un ciclo di due ore produce slurry le cui sezioni superiore e inferiore sono state miscelate in condizioni diverse. Provengono dallo stesso lotto. Non sono lo stesso slurry.

Precisione del controllo della temperatura

La temperatura influisce sulla viscosità dello slurry, sulla cinetica di dissoluzione del legante e sulla velocità di evaporazione del solvente. Per le formulazioni a base di NMP, un aumento incontrollato della temperatura genera anche vapore di solvente che altera il contenuto di solidi — lo slurry alla fine del ciclo non è quello formulato all'inizio. Le prove di miscelazione pilota di TOB monitorano regolarmente questo parametro — perché in produzione un'escursione di temperatura non è una nota a margine. È un lotto perso. Il tempo di risposta del sistema a camicia — dal rilevamento di una deviazione della temperatura al ripristino del setpoint — determina quanto strettamente il processo di miscelazione rimane entro la propria finestra di processo.

Metriche della qualità della dispersione

L'output del miscelatore è slurry. L'unica valutazione significativa di un miscelatore di slurry per batterie è la qualità dello slurry che produce. La finezza di macinazione — misurata con un calibro di macinazione — dovrebbe essere inferiore a 15-30 micron per elettrodi per batterie di grado industriale. La stabilità della viscosità — la variazione della viscosità dello slurry dopo due-quattro ore di mantenimento statico — indica quanto bene è stata eseguita la fase di stabilizzazione. Il test più diretto: rivestire un elettrodo con lo slurry, asciugarlo e ispezionare la sezione trasversale al SEM. Se le isole di carbonio sono visibili come regioni scure separate attorno alle particelle di materiale attivo, la qualità della dispersione era insufficiente — indipendentemente da ciò che prometteva la scheda tecnica del miscelatore. Il laboratorio applicativo di TOB NEW ENERGY a Xiamen esegue questo preciso test dello slurry specifico per materiale per i clienti prima della definizione delle specifiche dell'attrezzatura — facendo passare le polveri reali dei clienti attraverso miscelatori pilota e fornendo dati di caratterizzazione che sostituiscono le promesse dei cataloghi con risultati misuratirisultati.

Compatibilità dei materiali e facilità di pulizia

I materiali del recipiente e delle lame — acciaio inossidabile 304 o 316L — devono essere compatibili con il sistema di solventi. NMP, acqua e solventi speciali impongono requisiti diversi su guarnizioni, tenute e trattamenti superficiali. Tra le formulazioni, l'efficienza di pulizia dipende dalla rugosità della superficie interna, dalla possibilità di rimuovere le lame e dalla presenza o assenza di connessioni per la pulizia sul posto. Un miscelatore che richiede quattro ore per la pulizia tra una formulazione e l'altra impone un programma di produzione diverso rispetto a uno che richiede 45 minuti. I progetti dei miscelatori di TOB tengono conto dell'efficienza di pulizia come parametro produttivo, perché negli impianti con più chimiche ogni cambio di formulazione amplifica questo costo.

Parte III: Abbinare il miscelatore per impasto di batteria alla fase di produzione

La stessa azienda potrebbe aver bisogno di miscelatori completamente diversi nelle diverse fasi di sviluppo.

Scala di laboratoriomiscelatore per impasto di batteria — da 0,5 a 5 litri, per la lavorazione da grammi a pochi chilogrammi. Priorità: flessibilità. Il miscelatore deve gestire un'ampia gamma di formulazioni mentre il team di ricerca e sviluppo seleziona le combinazioni di materiali. TOB NEW ENERGY fornisce apparecchiature di miscelazione su scala di laboratorio con parametri di processo — profili di velocità, livelli di vuoto, sequenze di miscelazione — progettati per essere trasferiti alle scale pilota e produttiva. Un miscelatore da laboratorio di un fornitore di miscelatori per impasti di batterie che costruisce anche macchine di produzione non è solo hardware più piccolo. È il primo punto dati su una curva di processo che si estende fino al reparto produttivo.

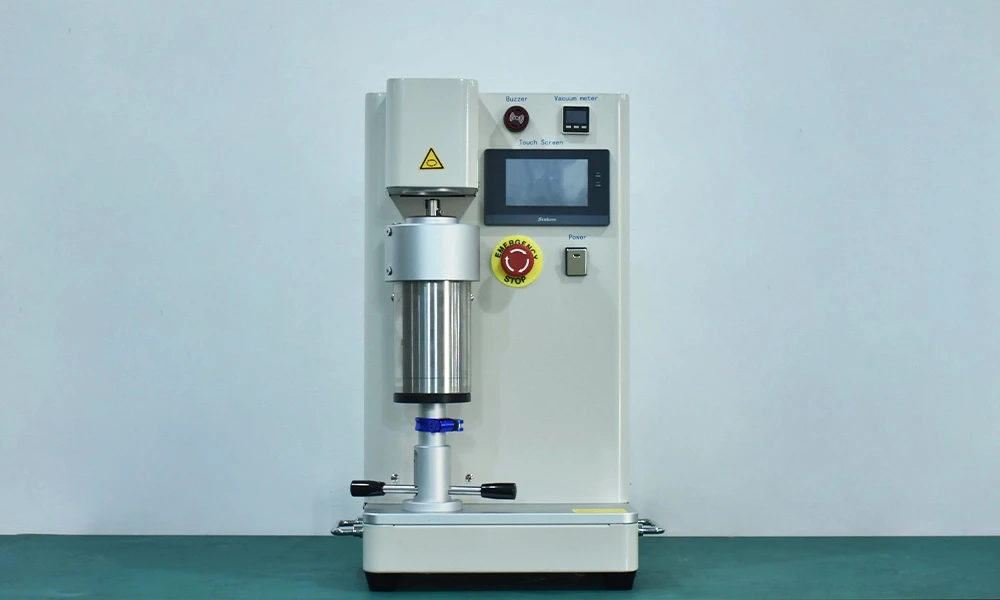

Miscelatore per impasto di batteria su scala di laboratorio

Scala pilota miscelatore per impasto di batteria— da 5 a 50 litri. Priorità: blocco dei parametri. Il miscelatore pilota deve essere geometricamente simile all'unità produttiva: stesso profilo delle lame, stesso rapporto tra distanza lama-recipiente, stesso rapporto tra velocità di rivoluzione e rotazione. Senza similarità geometrica, i parametri di miscelazione sviluppati in fase pilota non saranno trasferibili alla geometria produttiva. Il miscelatore pilota deve inoltre registrare i dati di processo — velocità, vuoto, temperatura, tempo — perché la ricetta di miscelazione sviluppata in questa fase sarà caricata direttamente nel PLC del miscelatore di produzione. L'impianto di miscelazione pilota di TOB a Xiamen consente ai clienti di sviluppare e validare ricette di miscelazione su apparecchiature che costituiscono il precursore geometrico delle loro macchine su scala produttiva. Il risultato non è solo un miscelatore, ma una ricetta validata che viene trasferita direttamente alla produzione.

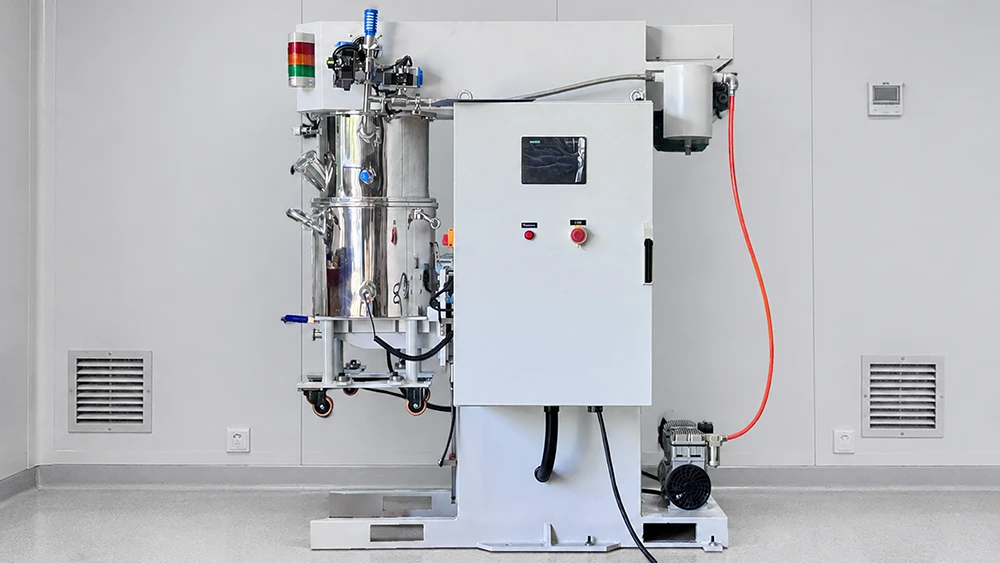

Miscelatore per impasto di batteria su scala pilota

Scala produttivasistema di miscelazione dell'impasto di batteria — da 50 a oltre 2.000 litri. Priorità: uniformità tra i lotti. A questa scala, il sistema di alimentazione diventa importante quanto il miscelatore stesso. La formazione di ponti di polvere nella tramoggia di alimentazione, le portate di alimentazione incoerenti tra grandi dimensioni di lotto e la generazione di polvere durante il caricamento — problemi invisibili su scala di laboratorio — diventano problemi fondamentali di uniformità nella produzione. Il brevetto del dispositivo di alimentazione di TOB (CN202122171553) affronta proprio questa categoria di sfide nella gestione dei materiali su scala produttiva. Per le chimiche che richiedono la pre-lavorazione delle polveri prima della miscelazione, il brevetto del mulino a sfere di TOB (CN201820365533) riguarda una tecnologia di dispersione a monte che può essere integrata prima del miscelatore planetario. Nel loro insieme, i tre brevetti di TOB relativi alla miscelazione — che coprono il miscelatore stesso, il sistema di alimentazione e la preparazione preliminare delle polveri — rappresentano un approccio ingegneristico coerente alla preparazione dell'impasto come sistema anziché come singola macchina.

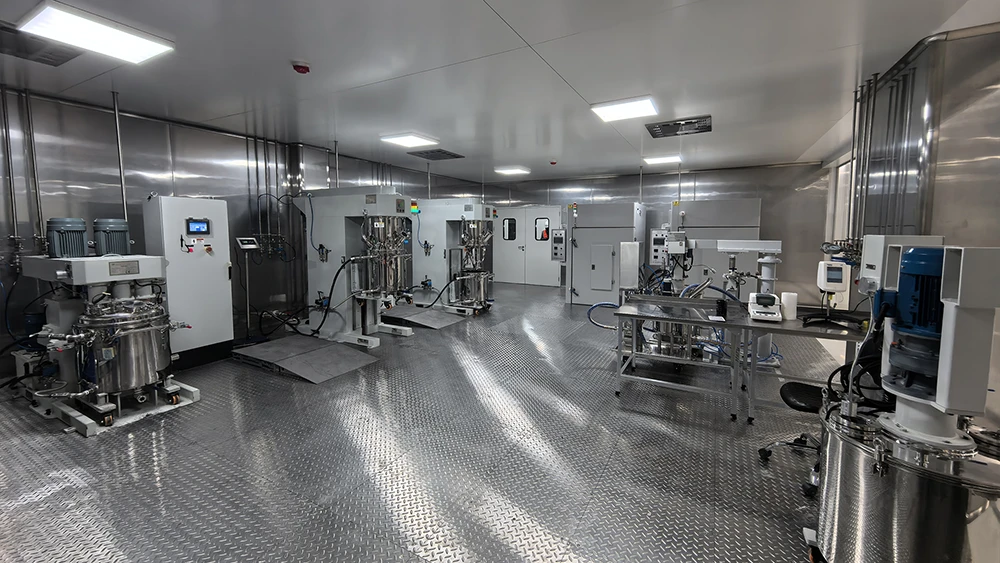

Sistema di miscelazione dell'impasto di batteria nella linea di produzione delle batterie

Parte IV: Valutare un fornitore di miscelatori per impasti di batterie

Le schede tecniche dei miscelatori di diversi fornitori sembrano sorprendentemente simili. Volume nominale, intervallo di velocità, livello di vuoto: i numeri si sovrappongono. Le differenze che determinano le prestazioni produttive non sono riportate nella scheda tecnica.

Primo: questo miscelatore per impasto di batteria è stato testato con il vostro materiale? Non una formulazione simile. La vostra. Un fornitore che fornisce dati sulla finezza di macinazione, curve di stabilità della viscosità e immagini SEM delle sezioni trasversali degli elettrodi ottenute da prove di miscelazione con la vostra effettiva polvere catodica ha svolto attività ingegneristica prima della spedizione dell'apparecchiatura. Chi non è in grado di farlo vi sta chiedendo di diventare il proprio reparto di sviluppo del processo. Il laboratorio applicativo di TOB NEW ENERGY esiste proprio per questo scopo: validazione pre-vendita dei materiali che trasforma le schede tecniche in dati di processo prima delle decisioni di approvvigionamento delle apparecchiature.

Secondo: cosa rivela il portafoglio brevetti? I brevetti sono prove pubblicamente verificabili dello sviluppo ingegneristico interno. TOB possiede tre brevetti relativi alla miscelazione: progettazione del miscelatore (CN202122021115), alimentazione dei materiali (CN202122171553) e pre-lavorazione delle polveri (CN201820365533). Un fornitore di miscelatori per impasti di batterie senza brevetti relativi alla miscelazione e uno con un portafoglio coerente che copre molteplici aspetti della preparazione dell'impasto stanno facendo affermazioni fondamentalmente diverse sulla propria capacità ingegneristica. Una di queste affermazioni può essere verificata in un database pubblico in pochi minuti. L'altra non può essere verificata affatto.

Terzo: potete eseguire una prova sui vostri materiali? Portate la vostra polvere catodica, la vostra polvere anodica, il vostro carbonio conduttivo e il vostro legante. Fateli passare attraverso il miscelatore pilota del fornitore. Osservate la viscosità nel tempo. Rivestite gli elettrodi. Ispezionate le sezioni trasversali al SEM. Un fornitore sicuro delle proprie apparecchiature facilita questa prova. Uno che oppone resistenza o evita la richiesta sta comunicando qualcosa di importante sulla propria fiducia nelle proprie macchine.

Quarto: cosa significa l'assistenza post-vendita per un miscelatore per impasti di batterie? La domanda corretta non è "quanto dura la garanzia". È: "Se cambiamo la chimica del nostro catodo da NMC a LFP, o aumentiamo il contenuto di solidi dal 55 al 65 percento, potete fornire raccomandazioni per la regolazione dei parametri di miscelazione basate sui vostri dati di processo con formulazioni simili?" Un fornitore in grado di rispondere sì a questa domanda ha investito nell'ingegneria di processo oltre che nell'hardware. Chi cita la clausola di garanzia sta vendendo macchine, non soluzioni.

Parte V: Il miscelatore stabilisce il limite massimo della qualità

Una macchina di rivestimento applica l'impasto in modo uniforme. Non può rendere uniforme un impasto non uniforme. Il miscelatore stabilisce il limite massimo della qualità per ogni processo successivo e nessun livello di precisione a valle può aumentarlo. Una calandra non può densificare un elettrodo non uniforme. Un sistema di formazione non può compensare variazioni di capacità originate dalla miscelazione.

Nella produzione di batterie esiste un costo nascosto che riceve molta meno attenzione rispetto ai prezzi delle apparecchiature: il costo dell'ottimizzazione dei parametri di miscelazione attraverso tentativi ed errori su una linea produttiva. Materie prime consumate in lotti falliti. Tempo della linea pilota occupato dalla ricerca dei parametri che avrebbe dovuto essere completata prima della messa in servizio. Tempistiche di progetto estese e ricavi ritardati mentre il processo di miscelazione viene messo a punto. Questo costo può superare ampiamente il prezzo di acquisto del miscelatore stesso.

Scegliere un miscelatore per impasti di batterie non significa acquistare hardware. Significa acquistare un punto di partenza del processo, in cui bagnatura, dispersione e stabilizzazione sono state validate sui vostri materiali specifici, su apparecchiature geometricamente simili alle macchine che funzioneranno nella vostra fabbrica. I produttori cinesi di miscelatori per impasti di batterie come TOB NEW ENERGY hanno costruito la propria posizione sul mercato su questo principio: fornire macchine che vengono spedite con dati di processo, non come articoli da catalogo ma come soluzioni di miscelazione ingegnerizzate e verificate prima di lasciare la fabbrica.

Riepilogo della selezione del miscelatore per impasto di batteria: Il miscelatore di slurry è il punto di partenza della qualità della batteria — l'uniformità degli elettrodi, la coerenza della capacità e la durata del ciclo dipendono tutte dalla qualità della dispersione nella fase di miscelazione. La scelta di un miscelatore industriale per slurry di batterie richiede la valutazione di sei specifiche fondamentali: volume di lavoro effettivo, meccanismo di miscelazione planetario con geometria delle pale adeguata alla chimica utilizzata, capacità di vuoto per la degassificazione e la bagnatura, precisione del controllo della temperatura, parametri quantificabili della qualità della dispersione (finezza di macinazione, stabilità della viscosità, verifica SEM) e compatibilità dei materiali con il sistema di solventi. La selezione del miscelatore varia inoltre fondamentalmente in base alla fase produttiva: la scala di laboratorio dà priorità alla flessibilità della formulazione, la scala pilota richiede una similarità geometrica con l'unità produttiva per il trasferimento dei parametri, mentre la scala produttiva richiede coerenza da lotto a lotto supportata dalla movimentazione automatizzata dei materiali. Nella valutazione dei fornitori di miscelatori per slurry di batterie, brevetti verificabili indipendentemente nelle tecnologie correlate allamiscelazione forniscono prove oggettive della capacità interna di ricerca e sviluppo, mentre le prove con i materiali effettivi del cliente rimangono il metodo di valutazione più definitivo disponibile. TOB NEW ENERGY, con brevetti relativi alla miscelazione che coprono la progettazione dei miscelatori (CN202122021115), l'alimentazione dei materiali (CN202122171553) e il pretrattamento delle polveri (CN201820365533), oltre a strutture interne di miscelazione pilota per la validazione dei materiali dei clienti, esemplifica l'approccio integrato al processo che ha reso i produttori cinesi di miscelatori per slurry di batterie la principale fonte globale di queste apparecchiature.

Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.
