Marca:
TOB NEW ENERGYoggetto numero.:
TOB-ADP-300Bordine (moq):
1setPagamento:
L/C,T/Torigine del prodotto:
Chinaporto di spedizione:

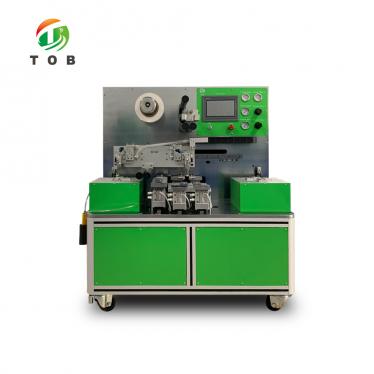

XIAMENImpilatore automatico di elettrodi a batteria per celle a sacchetto al litio
SPECIFICHE
TOB-ADP-300B Panoramica dell'attrezzatura e flusso di processo
Questa apparecchiatura viene utilizzata principalmente nel processo di impilamento di tipo Z di celle a sacchetto agli ioni di litio.
Gli elettrodi del catodo e dell'anodo sono rispettivamente nella scatola del materiale e alimentati manualmente nell'impilatrice. Il separatore si svolge automaticamente, passa attraverso il meccanismo di tensionamento e il meccanismo di correzione, quindi viene introdotto nel tavolo di impilamento.
Il manipolatore si sposta ripetutamente a sinistra e a destra e il meccanismo a ventosa del manipolatore estrae rispettivamente gli elettrodi catodici e anodici dalla scatola del materiale, quindi esegue il processo di impilamento dopo il posizionamento preciso secondario, inoltre guida il separatore per spostarsi a sinistra e a destra.
Ci sono quattro serie di meccanismi a lama di pressatura sul tavolo di impilamento per comprimere gli elettrodi. Dopo che l'impilamento è completato, la cella viene rimossa attraverso il meccanismo di bloccaggio del manipolatore, il separatore viene tagliato e la cella viene trasferita alla stazione di nastratura per la nastratura automatica.
Contemporaneamente si avvia l'impilamento automatico della cella successiva e la cella che è stata tepata viene automaticamente scaricata.
Caratteristiche dell'attrezzatura
1. Alta precisione: grazie al posizionamento preciso degli elettrodi, la precisione della posizione complessiva degli elettrodi durante l'impilamento è garantita di ± 0,3 mm.
2. Precisione del separatore: svolgimento automatico, controllo della tensione, correzione del modulo integrale, precisione dell'allineamento del separatore ±0,3 mm.
3. Affidabilità: le parti ad alta precisione e ad alta velocità sono fissate da perni.
4. Controllo della polvere: la scatola del materiale è dotata di un efficace meccanismo di aspirazione della polvere, l'asta di aspirazione della ventosa è realizzata in materiale non metallico.
5. Misure per multipezzo e pezzo mancante: la scatola del materiale fa oscillare il vento, la spazzola del pezzo, il manipolatore scuote per separare l'elettrodo.
Specifiche dell'impilatrice
|
Elemento |
Specifica |
|
Dimensioni complessive |
L2400 x L1800 x H2200 mm (le dimensioni sono soggette al progetto definitivo) |
|
Peso/cuscinetto |
Circa 2000Kg,＞450Kg/M² |
|
Colore |
Grigio (se la Parte A ha requisiti di colore, fornire campioni standard di colore) |
|
Alimentazione elettrica |
AC220V 50Hz, Fluttuazione di tensione ±10%, Potenza: 3KW |
|
Aria compressa |
0,5~0,7Mpa (5~7kgf/cm²), 200L/min |
|
Temperatura ambiente |
5~35℃ |
|
Umidità relativa |
5~55% FC |
|
Aria/polvere |
Non contiene gas salato, gas tossico e corrosivo e non dovrebbe esserci polvere conduttiva |
|
Magnetico e vibrazione |
Non dovrebbero esserci campi magnetici che influiscono sul dispositivo, non dovrebbero esserci vibrazioni evidenti. |
Parametri tecnici dell'attrezzatura
|
Elemento |
Parametri |
|
Velocità di impilamento |
1.3~1.5s/pz |
|
Precisione di allineamento di elettrodo e separatore |
±0,3 mm |
|
Precisione di allineamento della faccia terminale del separatore |
±0,3 mm |
|
Precisione di allineamento degli elettrodi adiacenti |
±0,2 mm |
|
Precisione complessiva di allineamento degli elettrodi |
±0,3 mm |
|
Strati impilati |
Può essere impostato all'interno dell'intervallo di spessore |
|
Processo di avvolgimento separatore |
No（Se necessario, questo può essere aggiunto） |
|
Tariffa qualificata |
99% (difetti causati solo da questa macchina) |
|
Tasso di utilizzo |
98% (guasto causato solo da questa macchina) |
Specifica del materiale
|
|
Materiale |
Lunghezza mm |
Larghezza mm |
Spessore ehm |
Diametro interno mm |
Diametro esterno mm |
|
Elettrodo catodico |
Pezzo |
150~300 |
100~265 |
100~200 |
- |
- |
|
Elettrodo anodico |
Pezzo |
150~300 |
100~265 |
80~150 |
- |
- |
|
Scheda del catodo |
- |
8~20 |
10~80 |
6~30 |
- |
- |
|
Scheda Anodo |
- |
8~20 |
10~80 |
6~30 |
- |
- |
|
Separatore |
Rotolo |
- |
150~300 |
12~45 |
φ76.2 |
φ300 |
|
Nastro |
Rotolo |
|
10~20 |
20~50 |
φ76.2 |
φ150 |
Descrizione:
1. La lunghezza dell'elettrodo si riferisce alla lunghezza dell'elettrodo nella direzione della linguetta, esclusa la lunghezza della linguetta.
2. Gli elettrodi non hanno fenomeni evidenti di caduta di polvere, nessun bordo ondulato evidente, l'errore di fustellatura è inferiore a 0,3 mm.
3. Gli elettrodi in entrata non hanno deformazioni e deformazioni evidenti e gli elettrodi in entrata non hanno un'adesione evidente.
4. L'errore di piegatura del separatore: 1 mm/1000 mm.
|
Elemento |
Spec. |
|
|
T（mm） |
4~15 |
|
|
L (mm) |
100~265 |
|
|
L（mm） |
150~300 |
|
|
Linguetta L1 (mm) |
8~20 |
|
|
Direzione della linguetta |
Dalla stessa parte / su lati diversi |
ESPOSIZIONE DEL PRODOTTO
