Guida all'acquisto di macchine spalmatrici per batterie al litio di alta qualità da produttori cinesi

Guida all'acquisto di macchine spalmatrici per batterie al litio di alta qualità da produttori cinesi

Aug 19 , 2026

A cura di Dany Huang, Ph.D.

Quando la sospensione per elettrodi entra in contatto per la prima volta con la lamina del collettore di corrente – una striscia di alluminio o rame che si muove a metri al minuto – un evento che dura una frazione di secondo innesca una reazione a catena che nessun processo a valle può invertire. Se la sospensione si deposita uniformemente, distribuendosi in una pellicola umida di spessore costante e superficie priva di difetti, tutto ciò che segue ha la possibilità di funzionare correttamente. Se il rivestimento non è uniforme – con spessori che variano di più di pochi micron lungo il nastro e con fori sparsi nello strato attivo – nessuna calandra, nessuna macchina da taglio, nessuna macchina avvolgitrice può correggere ciò che è già stato determinato. La macchina di rivestimento è il luogo in cui l'elettrodo acquisisce la sua identità fisica.

cineseproduttori di macchine per la verniciatura sono diventati la principale fonte globale per queste apparecchiature, dai sistemi di rivestimento su scala di laboratorio per i gruppi di ricerca e sviluppo universitari ai sistemi di rivestimento di grande formato per le fabbriche da gigawattora.TOB NUOVA ENERGIA è uno di questi produttori. La sfida per gli acquirenti internazionali è sapere cosa cercare. Una macchina per la spalmatura non si definisce in base alla larghezza del nastro o alla velocità massima, bensì in base alla qualità dell'elettrodo che produce.

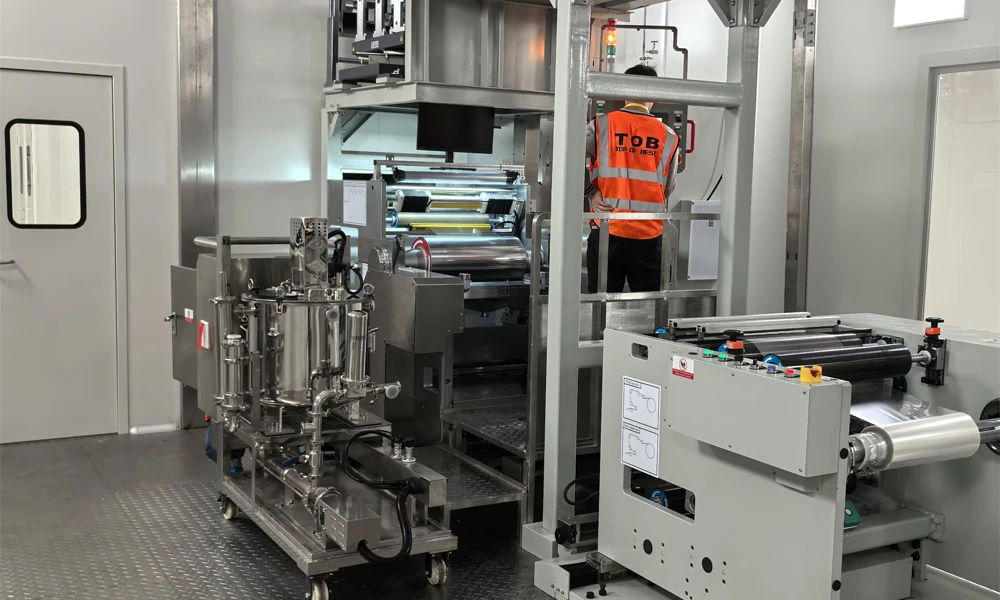

TOB NEW ENERGY battery coating machine solution



Soluzione per macchine di rivestimento batterie TOB NEW ENERGY


Fase 1: Cosa succede durante il processo di rivestimento

Il processo di rivestimento non è un evento singolo, bensì il risultato di tre processi fisici che si sovrappongono nel tempo.

Deposizione della sospensione. La sospensione esce dalla testa di rivestimento e si trasferisce sulla lamina mobile. La reologia della sospensione – il suo comportamento pseudoplastico, la sua tensione di snervamento, la sua tissotropia – determina come si distribuisce. Una sospensione con un'elevata tensione di snervamento potrebbe non livellarsi dopo la deposizione, lasciando striature di rivestimento che persistono durante l'asciugatura. Una sospensione con un'eccessiva pseudoplasticità potrebbe distribuirsi troppo, creando cordoni di rivestimento sui bordi che devono essere rifilati – e ogni millimetro di rifilatura rappresenta materiale acquistato, miscelato, rivestito e scartato.

Formazione del film umido. La tensione superficiale e la forza di gravità livellano la sospensione depositata, formando un film di spessore uniforme. Il livellamento deve essere completato prima che il film entri nell'essiccatore: una volta iniziato il processo di essiccazione, la viscosità aumenta e il flusso si arresta. Il tempo di livellamento si misura in secondi. La velocità di rivestimento e la distanza tra la testa di rivestimento e l'ingresso dell'essiccatore determinano se il livellamento si completa.

Effetti di bordo. La tensione superficiale ai bordi del film umido spinge la sospensione verso l'esterno, creando un cordone rialzato – il cordone di bordo – che può essere dal 20 al 50% più spesso del centro. Questo cordone deve essere rifilato nelle successive fasi di taglio. La larghezza della zona di rifilatura rappresenta una perdita diretta di materiale. Ridurre la larghezza del cordone di bordo è un'ottimizzazione del processo che può generare risparmi milionari su scala produttiva.

Questi tre processi — deposizione, livellamento e formazione dei bordi — avvengono nei pochi secondi che intercorrono tra la testa di rivestimento e l'essiccatore. La progettazione della testa di rivestimento, la formulazione della sospensione e i parametri di movimentazione del nastro devono essere ottimizzati congiuntamente. Modificandone uno, gli altri due si modificano.


Fase 2: Tre metodi di rivestimento

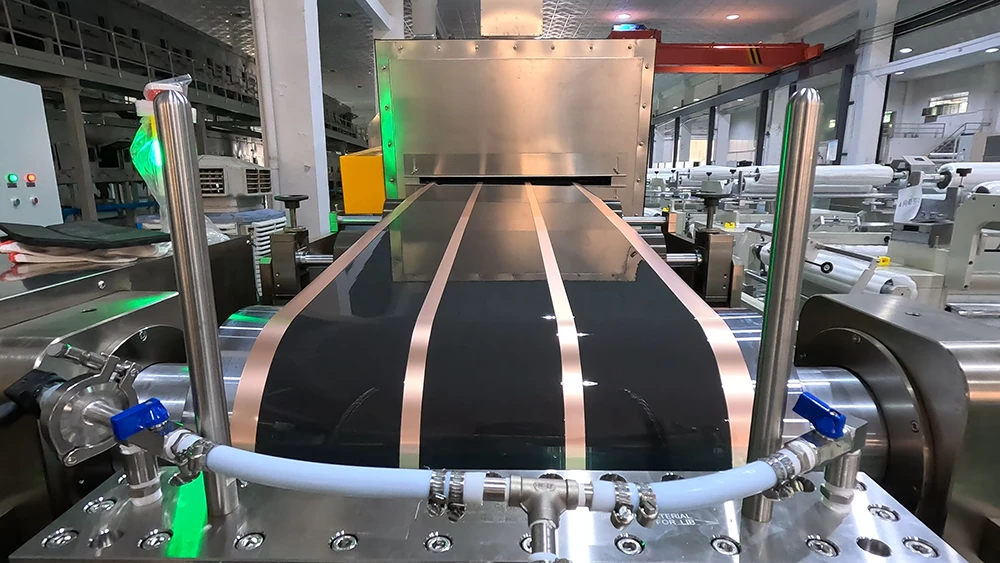

Rivestimento dello stampo a fessura è lo standard di precisione. La sospensione viene pompata attraverso una filiera di precisione – una fessura stretta lavorata con tolleranze a livello micrometrico – direttamente sulla lamina in movimento. La distanza tra la filiera e la lamina, la portata della sospensione e la velocità del nastro determinano insieme lo spessore del film umido. Il sistema è chiuso – la sospensione non è esposta all'aria ambiente, quindi l'evaporazione del solvente e la variazione di viscosità durante il rivestimento sono ridotte al minimo. Per larghezze di 600 millimetri e superiori, a velocità superiori a 10 metri al minuto, il rivestimento con filiera a fessura è l'unico metodo che garantisce in modo affidabile un'uniformità di densità superficiale entro ±1,0-1,5% – il requisito per gli elettrodi di qualità automobilistica.

Slot-die coating

Rivestimento dello stampo a fessura


La matrice è il cuore del sistema. La geometria del suo canale di flusso interno determina la distribuzione dello spessore trasversale. Una matrice progettata male produce un rivestimento sistematicamente più spesso in una determinata posizione, o sistematicamente più spesso al centro, indipendentemente dalle regolazioni del processo. La progettazione della matrice è un problema di fluidodinamica mascherato da problema di lavorazione meccanica. Il labbro della matrice, la superficie che entra in contatto con la sospensione appena prima della sua uscita, è vulnerabile ai danni meccanici. Un graffio sul labbro produce una striscia continua su ogni metro di elettrodo. I sistemi di rivestimento a matrice scanalata di TOB utilizzano matrici progettate e lavorate internamente, controllando il componente che più di ogni altro determina la qualità del rivestimento.

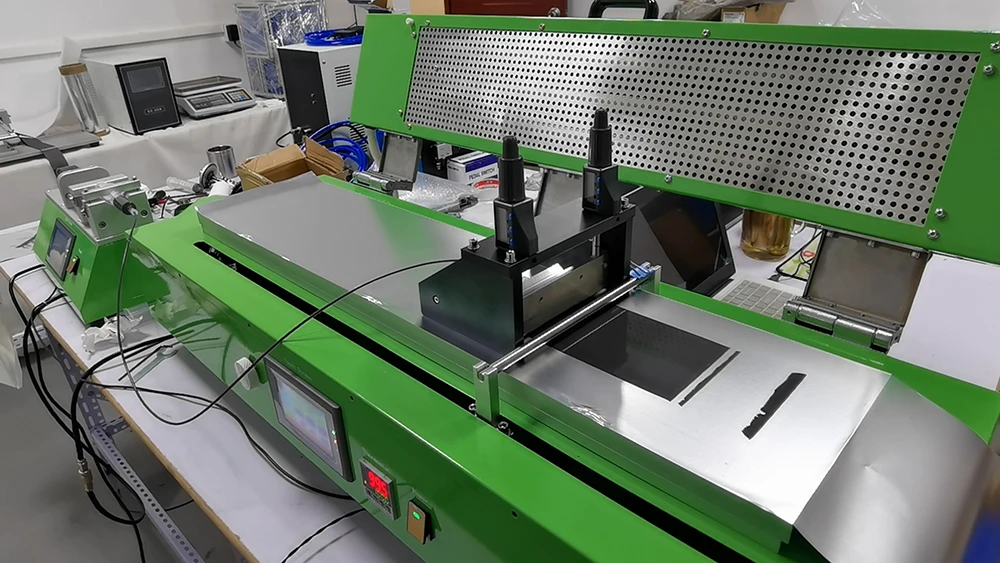

Rivestimento della lama del dottore Utilizza una lama rigida, posizionata a una distanza precisa sopra la lamina. La sospensione viene depositata a monte della lama, che raschia via l'eccesso, lasciando un film il cui spessore è determinato dalla distanza. Il sistema è aperto: la sospensione è esposta all'aria e l'evaporazione del solvente ne modifica la viscosità durante il processo di rivestimento. Per la ricerca e la produzione di fascia media con larghezze inferiori a 400 millimetri e velocità inferiori a 5 metri al minuto, il rivestimento con lama raschiatrice offre un'alternativa più semplice ed economica rispetto al rivestimento a fessura. L'uniformità della densità superficiale che si ottiene, tipicamente del ±2-3%, è adeguata per le celle dell'elettronica di consumo e per alcune applicazioni di accumulo di energia. Non è invece adeguata per le celle del settore automobilistico.

Doctor blade coating

Rivestimento della lama del dottore

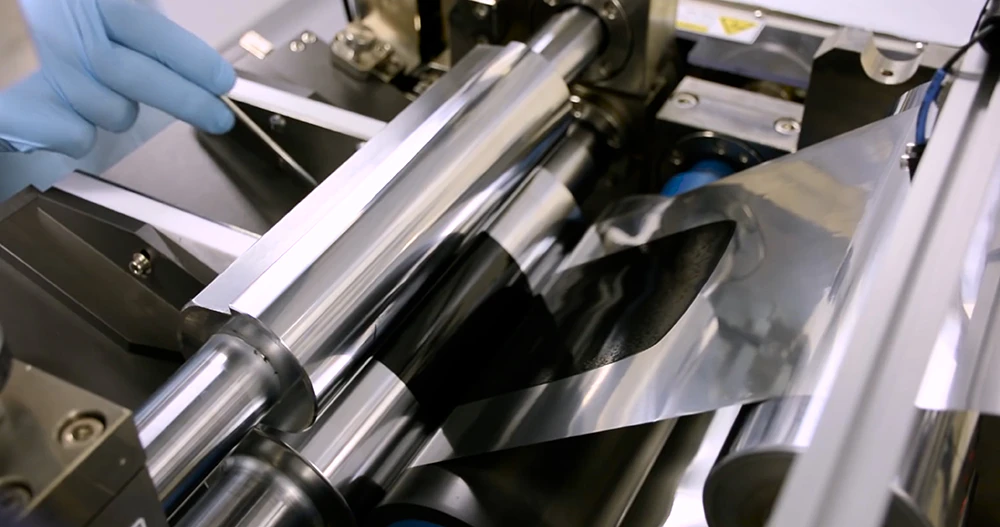

Rivestimento di trasferimento Il processo deposita una sospensione su un rullo di trasferimento, che la trasferisce poi sulla lamina. È il metodo più economico e meno preciso. L'uniformità della densità superficiale, che in genere supera il ±3%, è un risultato tipico. Nella produzione di batterie di alta gamma, il rivestimento a trasferimento è stato sostituito dal processo a fessura. Rimane in uso in applicazioni in cui la precisione del rivestimento non è il fattore limitante per le prestazioni della cella.

Transfer coating

Rivestimento di trasferimento


Fase 3: Asciugatura — La metà invisibile del rivestimento

La sezione di essiccazione occupa dal 60 all'80% della lunghezza fisica di una macchina per la verniciatura. Non è un accessorio, bensì un processo a sé stante.

L'essiccazione avviene in due fasi. La fase a velocità costante, in cui la superficie del film umido è satura di solvente e la velocità di evaporazione è controllata dalla temperatura e dalla velocità dell'aria nell'essiccatore. La fase a velocità decrescente, in cui la superficie non è più satura e la velocità di evaporazione è controllata dalla diffusione del solvente dall'interno del film alla superficie.

Se il periodo a velocità costante è troppo aggressivo (temperatura troppo elevata, velocità dell'aria troppo elevata), la superficie si asciuga prima che il solvente interno possa diffondersi verso l'esterno. Si forma una pellicola superficiale. Il solvente intrappolato alla fine vaporizza e fuoriesce attraverso la pellicola, creando dei microfori. L'elettrodo esce dall'essiccatore con un aspetto uniforme. Al microscopio, appare perforato.

La migrazione del legante è il difetto più insidioso dell'essiccazione degli elettrodi. Quando il solvente evapora e si sposta verso la superficie del film, trascina con sé il legante disciolto (PVDF). Il risultato è un gradiente di concentrazione del legante lungo lo spessore dell'elettrodo: alta concentrazione vicino alla superficie, bassa concentrazione vicino al collettore di corrente. Il materiale attivo vicino al collettore di corrente perde adesione. Durante i cicli di carica/scarica, si delamina. La capacità diminuisce. La causa principale – la migrazione del legante avvenuta durante l'essiccazione sei mesi prima – non viene quasi mai identificata come tale.

La mitigazione richiede un'asciugatura a temperatura graduale. La prima zona opera a una temperatura inferiore, consentendo al solvente di evaporare lentamente mentre il legante rimane distribuito uniformemente. Le zone successive aumentano la temperatura man mano che il film si solidifica e la mobilità del legante diminuisce. Questo profilo di temperatura è specifico per la composizione chimica. Gli elettrodi NMC tollerano temperature di asciugatura iniziali diverse rispetto agli elettrodi LFP con sistemi solventi differenti. Le macchine di rivestimento di produzione di TOB NEW ENERGY incorporano essiccatori configurabili: controllo indipendente della temperatura di zona, velocità dell'aria regolabile per zona, flusso di scarico bilanciato. Queste non sono opzioni premium, ma rappresentano il minimo indispensabile in termini di ingegneria per prevenire la migrazione del legante descritta in precedenza.

Recupero NMP Il recupero del NMP non è un'opzione a livello di produzione su scala industriale, e le macchine di verniciatura di TOB integrano sistemi di recupero anziché considerarli come aggiunte successive. Il vapore di NMP è un'emissione regolamentata con limiti di esposizione professionale. I sistemi di recupero, tramite condensazione o assorbimento d'acqua, catturano oltre il 95% del solvente evaporato per il riutilizzo. A volumi di produzione di gigawattora, il NMP recuperato ha un valore economico che compensa parzialmente o totalmente i costi operativi del sistema di recupero. Una macchina di verniciatura senza recupero integrato del solvente è uno strumento da laboratorio. I sistemi di verniciatura per la produzione di TOB NEW ENERGY includono il recupero del NMP come parte integrante della progettazione, non come accessorio opzionale.


Fase 4: Metriche di qualità che contano

La prima metrica di qualità è l'uniformità della densità superficiale. Il carico di materiale attivo per unità di area dell'elettrodo, misurato in milligrammi per centimetro quadrato, determina la capacità della cella. L'uniformità trasversale (lungo la larghezza del nastro) dovrebbe essere entro ±1,5% per gli elettrodi di qualità industriale. L'uniformità longitudinale (lungo la lunghezza del nastro) dovrebbe essere entro ±1,0%. Questi valori vengono misurati mediante misuratori a raggi beta o a raggi X in linea, posizionati dopo l'essiccatore.

Lo spessore del rivestimento, misurato tramite sensori a triangolazione laser, è complementare alla densità superficiale. La densità superficiale divisa per lo spessore fornisce la densità del rivestimento, un indicatore indiretto della compattazione che rivela se il contenuto di solidi della sospensione si è discostato dal valore target durante il processo di rivestimento. Se la densità superficiale è in linea con il valore target ma lo spessore è elevato, significa che la sospensione è stata diluita, a causa dell'evaporazione del solvente da un sistema di alimentazione aperto o dell'aggiunta di solvente da parte dell'operatore per regolarne la viscosità.

I difetti superficiali, come fori, striature e agglomerati, vengono rilevati da sistemi di visione artificiale che operano alla velocità della linea di produzione. Un foro crea un'anomalia locale nella densità di corrente durante il funzionamento della cella. Un singolo foro in una cella di grande formato rappresenta una concentrazione di stress per la placcatura al litio. La presenza di più fori in un ciclo di produzione comporta il rifiuto del lotto.

La deposizione intermittente di materiale, in cui il flusso della sospensione inizia e si interrompe per creare spazi non rivestiti per la saldatura delle linguette, introduce una sfida dinamica in termini di qualità. Lo spessore del rivestimento nelle zone di transizione, ovvero nelle fasi di accelerazione e decelerazione, è intrinsecamente meno uniforme rispetto al rivestimento a regime. La lunghezza di queste zone di transizione determina la quantità di materiale dell'elettrodo che viene persa durante la rifilatura. Ridurre la lunghezza delle zone di transizione rappresenta un'ottimizzazione del processo con un impatto diretto sulla resa del materiale.


Fase 5: Selezione del fornitore di macchine per la verniciatura

Il confronto tra le schede tecniche è fuorviante. Larghezza del nastro, velocità massima e lunghezza del forno sembrano simili tra i vari fornitori. Le differenze che determinano la qualità dell'elettrodo non sono riportate nella scheda.

"Questa macchina per la verniciatura è stata testata con la mia sospensione?" La macchina a fessura che vernicia una sospensione NMC con il 55% di contenuto solido e additivo conduttivo a base di nerofumo a una determinata distanza e velocità potrebbe produrre un risultato completamente diverso con una sospensione LFP al 62% di contenuto solido e additivo conduttivo a base di nanotubi di carbonio, perché la reologia, il comportamento di livellamento e la cinetica di asciugatura sono diversi. TOB NEW ENERGY, il cui laboratorio interno di verniciatura esegue prove con sospensioni specifiche per il cliente prima di specificare le apparecchiature, fornisce i dati di uniformità risultanti: non una promessa che la macchina funzionerà, ma la prova che ha già funzionato.

"Chi ha progettato la filiera di rivestimento?" La filiera non è un prodotto standard. Fornitori come TOB NEW ENERGY hanno padroneggiato l'essenza della tecnologia di rivestimento, progettando e producendo i propri stampi, controllando così i componenti più critici del sistema di rivestimento anziché acquistarli da produttori di stampi terzi. Tutto ciò che si trova a valle della filiera, dall'essiccatore alla movimentazione del nastro e all'avvolgimento, contribuisce alla qualità del rivestimento stabilita all'uscita della filiera.

"Qual è l'uniformità di temperatura dimostrata dell'essiccatore?" Una scheda tecnica fornisce i setpoint di temperatura per zona. Non fornisce la distribuzione effettiva della temperatura lungo il nastro alla velocità di esercizio. Un essiccatore con una variazione di temperatura di 3 gradi Celsius lungo la larghezza del nastro produce elettrodi la cui distribuzione del legante – e quindi la cui adesione e durata del ciclo – variano sistematicamente dal bordo sinistro al bordo destro. Richiedete i dati di mappatura termica in condizioni operative.

Il portafoglio brevetti di TOB fornisce un contesto oggettivo. L'azienda detiene tre brevetti relativi al rivestimento: un dispositivo di alimentazione continua (CN202122096805), una macchina per il rivestimento in scala di laboratorio (CN202122170366) e un dispositivo di riscaldamento sollevabile (CN202122096807). Si tratta di documenti pubblicamente verificabili relativi a specifici lavori di ingegneria su specifici sottosistemi di rivestimento.


Fase 6: La macchina di rivestimento definisce l'identità fisica dell'elettrodo

La calandra che segue il rivestimento può regolare la densità dell'elettrodo. Non può ridistribuire il materiale attivo depositato in modo non uniforme. La taglierina può tagliare con precisione le dimensioni. Non può rimuovere una striscia di rivestimento. La macchina avvolgitrice o impilatrice può assemblare l'elettrodo in una cella. Non può compensare le variazioni di spessore all'interno dell'elettrodo.

La macchina di rivestimento determina l'identità fisica dell'elettrodo: la quantità di materiale attivo presente sulla lamina e la sua distribuzione uniforme. Ogni processo successivo si basa su questa realtà fisica. Il costo di una macchina di rivestimento inadeguata non è visibile nel budget delle attrezzature, ma si manifesta nella distribuzione della capacità delle celle finite: celle che escono dalla fabbrica con capacità sistematicamente diverse perché gli elettrodi con cui sono state realizzate sono stati rivestiti su una macchina il cui design dello stampo e il controllo dell'essiccatore non erano in grado di garantire l'uniformità richiesta dal progetto della cella.

Riepilogo dell'acquisto di macchine per il rivestimento delle batterie: il processo di rivestimento degli elettrodi – deposizione della sospensione, formazione del film umido ed asciugatura – è la fase più determinante per la qualità nella produzione degli elettrodi. Tre metodi di rivestimento sono predominanti: rivestimento a fessura per la produzione di precisione, rivestimento a lama raschiante per la fascia media e la ricerca e sviluppo e rivestimento a trasferimento per applicazioni in cui il costo è un fattore determinante. L'asciugatura controlla la migrazione del legante, la formazione di micropori e il recupero del solvente: variabili di qualità invisibili all'uscita della macchina di rivestimento, ma decisive per la durata del ciclo di vita della cella. I principali parametri di qualità includono l'uniformità della densità superficiale, lo spessore del rivestimento, la densità dei difetti superficiali, la larghezza del cordone di rivestimento e la lunghezza della zona di transizione del rivestimento intermittente. Quando si seleziona una macchina per il rivestimento, gli acquirenti dovrebbero valutare l'esperienza del fornitore con il proprio specifico sistema di sospensione, se la matrice di rivestimento è progettata internamente, l'uniformità di temperatura dimostrata dell'essiccatore e la disponibilità di prove di rivestimento specifiche per il cliente, perché una macchina per il rivestimento non è definita dalle sue specifiche, ma dagli elettrodi che produce.


Dany Huang, Ph.D. — Amministratore delegato, Xiamen TOB New Energy Technology Co., Ltd.
