Marca:
TOB NEW ENERGYoggetto numero.:
TOB-ES8020ordine (moq):
1Pagamento:
L/C,T/Torigine del prodotto:
Chinaporto di spedizione:
XIAMENTester universale di resistenza interna per batterie ricaricabili
SPECIFICHE
IL TOB-ES8020 Tester universale di resistenza interna per batterie ricaricabili è uno strumento di misura utilizzato per misurare la resistenza interna, la tensione e la temperatura delle batterie ricaricabili, come le batterie al piombo, le batterie al litio e altre batterie ricaricabili, al fine di determinare lo stato di salute della batteria e anche come misuratore per misurare i parametri ESR dei condensatori elettrolitici (solo a scopo di riferimento).
Questo strumento utilizza il metodo di test CA a 4 terminali per misurare la resistenza interna della batteria, e il valore di misura corretto può essere misurato senza essere influenzato dalla resistenza di contatto tra il filo di prova, i terminali e gli elettrodi della batteria. Offre anche funzioni di memorizzazione e revisione dei dati, allarme e spegnimento automatico.
L'intera macchina è di alta qualità e di bell'aspetto, con un'ampia gamma di applicazioni, alta risoluzione, funzionamento pratico, facile da trasportare, precisa, affidabile, prestazioni stabili e un'elevata capacità anti-interferenza. È uno strumento indispensabile per la produzione e l'installazione di batterie, la produzione e la manutenzione di apparecchiature.
Il tester universale di resistenza interna per batterie ricaricabili è controllato da un microprocessore e un convertitore analogico-digitale (ADC) interno a 16 bit può rilevare con precisione la resistenza interna, la tensione e la temperatura della batteria. È caratterizzato dalla misurazione senza interrompere il sistema UPS, utilizzando la tecnologia di misurazione a bassa resistenza CA e di riduzione del rumore, senza interrompere il normale funzionamento dell'apparecchiatura in prova e misurando in stato di funzionamento, riducendo notevolmente i tempi di prova. Allo stesso tempo, offre archiviazione dati, visualizzazione di istogrammi, caricamento dati su computer, telefoni cellulari, tablet e altri dispositivi intelligenti, connessione Bluetooth per misurazioni wireless, accesso ai dati e altre funzioni.
Misurare la portata e la precisione
|
Condizioni di garanzia di accuratezza |
|
|
Periodo di garanzia di accuratezza |
1 anno |
|
Periodo di garanzia di precisione dopo la calibrazione |
1 anno |
|
Garanzia di precisione per temperatura e umidità |
23℃±5℃, inferiore all'80% di umidità relativa |
|
Tempo di riscaldamento |
Non richiesto |
Precisione della misura della resistenza
| Campo di misura | Valore massimo di visualizzazione | Risoluzione | Misurare la precisione | Misurare la corrente |
| 3 mΩ | 3.100 mΩ | 1uΩ | ±1% del fondo scala ±20 cifre | 200 mA |
| 30 mΩ | 31,00 mΩ | 10uΩ | ±0,5% fondo scala ±15 cifre | 200 mA |
| 300 mΩ | 310,0 mΩ | 100uΩ | 20 mA | |
| 3Ω | 3.100Ω | 1 mΩ | 2 mA |
Precisione della misura della tensione
|
Campo di misura |
Valore massimo di visualizzazione |
Risoluzione |
Misurare la precisione |
|
7V |
±7,100 V |
1 mV |
0,2% del fondo scala ±10 cifre |
|
70V |
±71,00 V |
10 mV |
Precisione della misura della temperatura
|
Campo di misura |
Valore massimo di visualizzazione |
Risoluzione |
Misurare la precisione |
|
-10,0℃~60,0℃ |
60,0℃ |
0,1℃ |
±0,1℃ |
Mancia: La garanzia di accuratezza di cui sopra è limitata ai cavi di prova standard di fabbrica; quando si utilizzano cavi di prova non standard o prolunghe, la presente tabella di accuratezza si applica anche dopo l'azzeramento.
Parametri tecnici
|
Funzione |
Misurazione della resistenza interna, della tensione e della temperatura della batteria |
|
Frequenza di evitamento del rumore |
Sì, l'intervallo di conversione automatica della frequenza è 920Hz~1080Hz |
|
Garanzia di precisione temperatura e umidità |
23℃±5℃，inferiore al 75% di umidità relativa |
|
Fornire energia |
Batteria agli ioni di litio CC da 3,7 V |
|
Risoluzione della resistenza |
1uΩ |
|
Risoluzione della tensione |
1 mV |
|
Risoluzione della temperatura |
0,1℃ |
|
Campo di misura |
Misurazione della resistenza interna: 0,000 m Ω~3,100 Ω (composta da 4 intervalli) |
|
Misurazione della tensione: 0,000 V~± 71,00 V (composta da 2 intervalli) |
|
|
Misurazione della temperatura: -10,0 ℃~60,0 ℃ (composizione a intervallo singolo) |
|
|
Tensione massima di ingresso |
DC 70V (tra il terminale di misura + e il terminale di misura -), non può ingresso CA |
|
Metodo di misura |
Misurazione della resistenza interna: metodo di prova a 4 terminali CA da 1 KHz, tensione del terminale a circuito aperto 3 V max Corrente di misurazione: 2,0 mA~200 mA (corrente di misurazione diversa per diverse gamme di marcia) Misurazione della temperatura: sensore di temperatura NTC (10K Ω a 26 ℃) Metodo di conversione A/D: tipo ad approssimazione successiva Frequenza di aggiornamento del display: 5 volte al secondo |
|
Tempo di risposta |
200 ms |
|
Misurare il tempo |
Circa 2 secondi |
|
Dimensioni LCD |
70,1 mm × 52,6 mm/3,5 pollici (risoluzione 320 * 240, colori reali a 16 bit) schermo) |
|
Dimensioni dello strumento |
L*w*H: 190mm×121mm×51mm |
|
Interfaccia USB |
Dotato di interfaccia USB, l'archiviazione dei dati può essere caricata sul computer, salvato e stampato |
|
Bluetooth |
SÌ |
|
Funzione di permanenza e memorizzazione |
Ci sono la presa e l'immagazzinamento manuali, la presa e l'immagazzinamento automatici |
|
Funzione di giudizio della misura |
Valori di soglia preimpostati per la determinazione di PASS, Warning e FAIL |
|
Tensione della batteria |
Livello della batteria visualizzato in 5 barre, per ricordare di ricaricare tempestivamente quando la tensione della batteria è bassa |
|
Spegnimento automatico |
Nessuna operazione durante l'avvio, si spegne automaticamente dopo circa 15 minuti (può essere disattivato nelle impostazioni) |
|
Consumo energetico |
300 mA MIN / 500 mA MAX |
|
Peso |
Strumento: 480 g (batteria inclusa) |
|
Temperatura e umidità di lavoro |
-10℃～40℃; inferiore all'80% di umidità relativa |
|
Temperatura e umidità di conservazione |
-20℃～60℃; inferiore al 70% di umidità relativa |
|
Resistenza di isolamento |
20 M Ω o superiore (500 V tra circuito e involucro) |
|
Tensione-resistenza |
AC 3700V/RMS (tra circuito e involucro) |
|
Campo magnetico esterno |
<40A/m |
|
Campo elettrico esterno, |
<1 V/m |
|
Norme di sicurezza applicabili |
IEC 61010 |

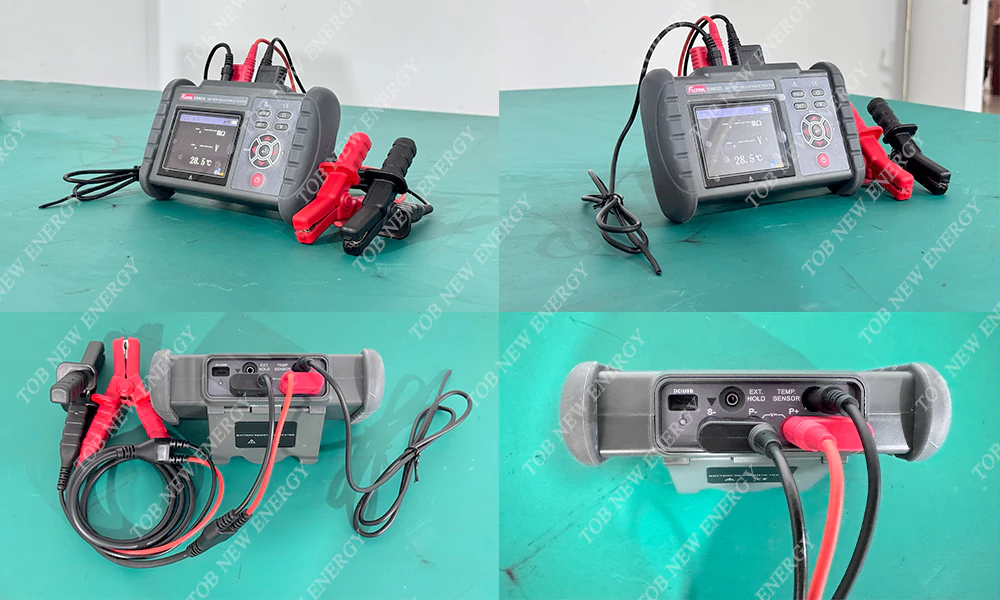

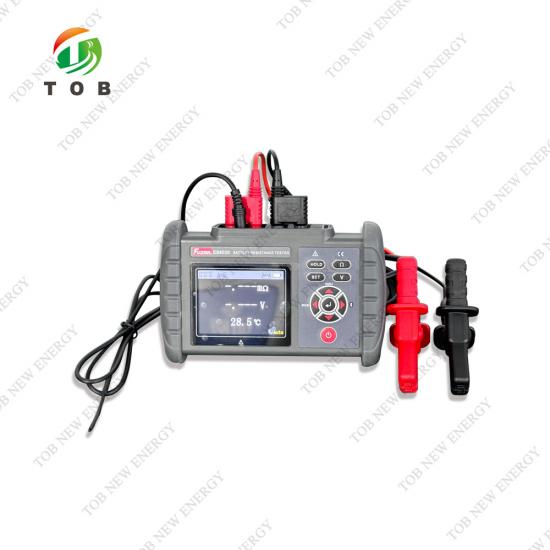

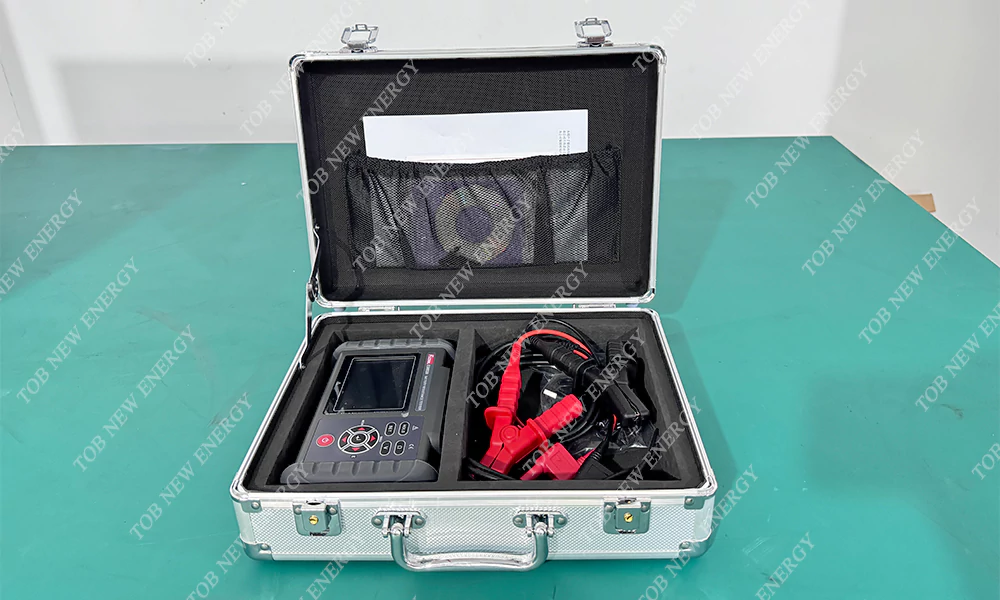

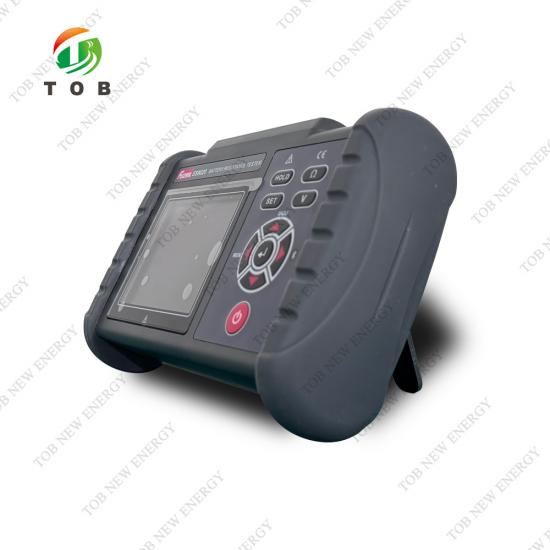

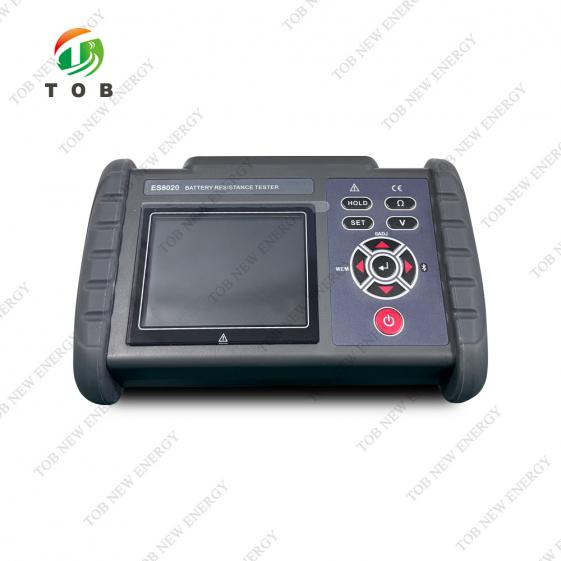

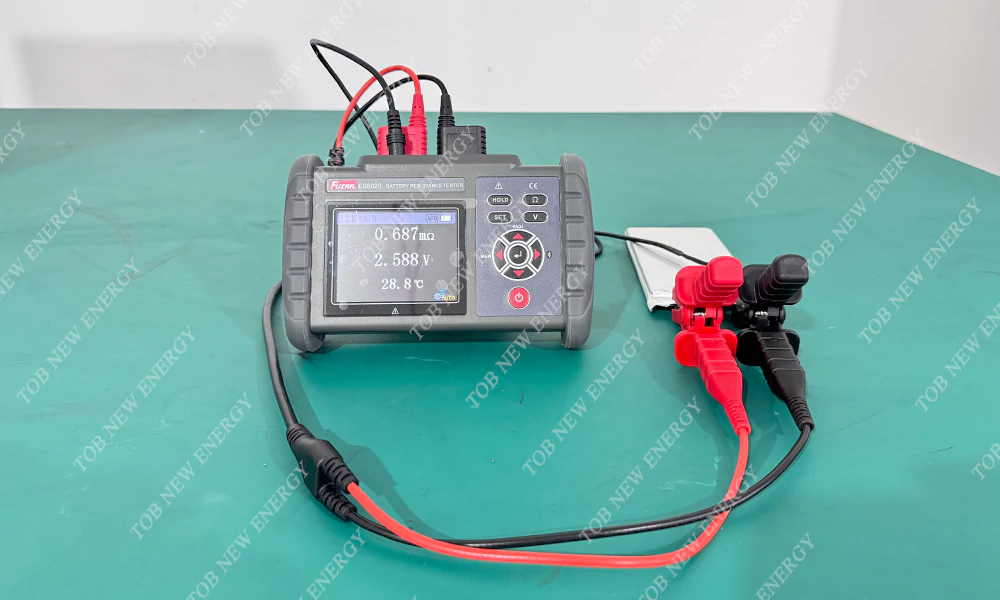

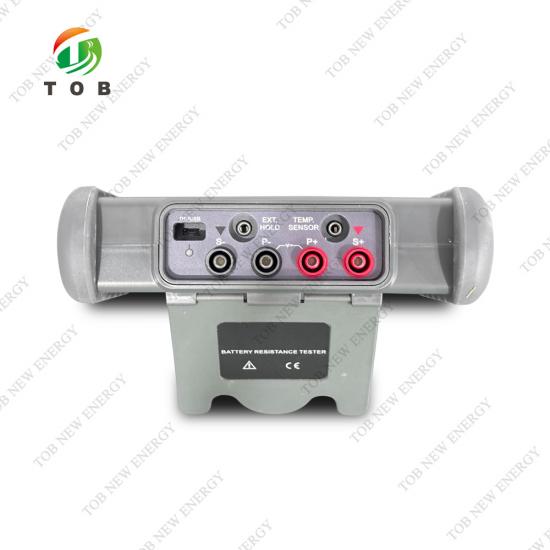

Esposizione del prodotto
