Divisore rotativo per campioni per analisi di laboratorio | TOB-F200-L

Divisore rotativo di campioni TOB-F200-L per il sottocampionamento rappresentativo in laboratorio e controllo qualità

Panoramica del prodotto e applicazioni ideali

Un divisore rotativo di campioni riduce un campione sfuso di polvere o granulare in diversi sottocampioni identici, ciascuno dei quali rappresenta fedelmente le proprietà fisiche e chimiche dell'intero campione originale. A differenza del metodo manuale del cono e quartatura o della suddivisione con divisore a scanalature, che possono introdurre errori dell'operatore e sono difficili da validare, il TOB-F200-L divide continuamente il campione sotto rotazione controllata, garantendo che ogni frazione contenga la stessa distribuzione di dimensioni delle particelle, densità e composizioni.

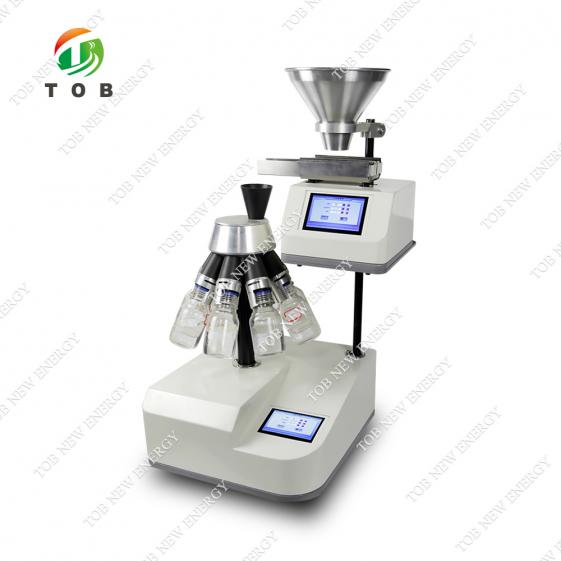

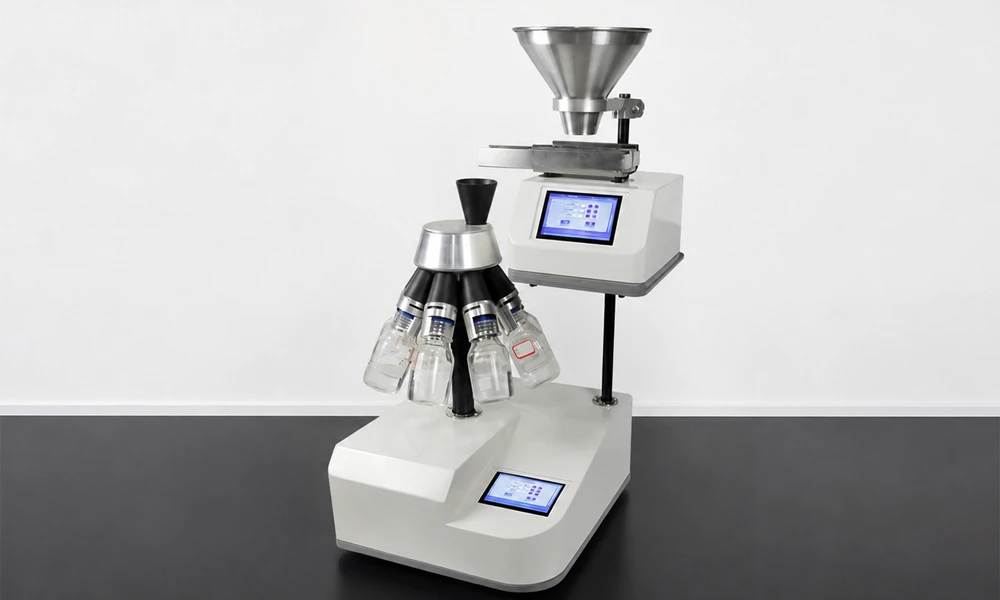

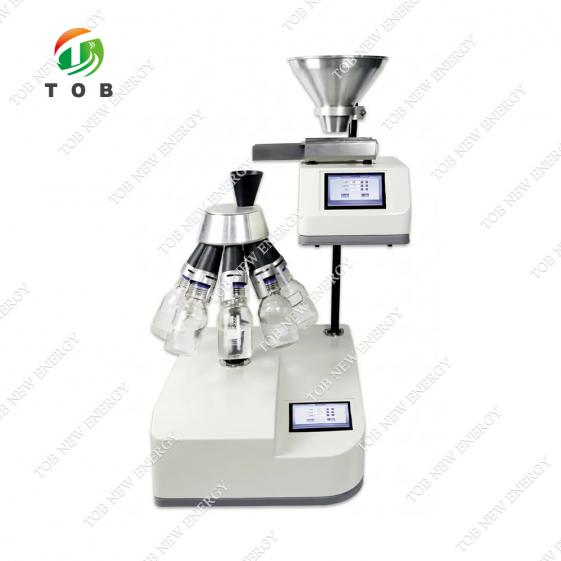

Il TOB-F200-L alimenta il materiale sfuso attraverso un imbuto di campionamento posizionato eccentricamente, che scarica in una serie di bottiglie di raccolta montate su un carosello rotante. Quando il carosello ruota alla velocità impostata con precisione tra 20 rpm e 150 rpm, ogni bottiglia passa sotto l'imbuto e raccoglie una porzione uguale del flusso di campione. La geometria dell'imbuto eccentrico, combinata con la velocità di rotazione costante, produce sottocampioni con una variazione di massa intrinsecamente bassa, rendendo il divisore rotativo uno dei metodi di suddivisione dei campioni più accurati disponibili. Lo strumento può essere configurato per dividere un lotto in 6, 8 o 10 frazioni, e le bottiglie di raccolta vengono fissate rapidamente tramite un sistema di bloccaggio rapido che semplifica il cambio tra le prove.

Un pannello di controllo digitale visualizza e memorizza fino a 10 programmi definiti dall'utente, ciascuno dei quali specifica la velocità di rotazione e il tempo di divisione (da 1 s a 99 min 59 s). La portata di alimentazione può essere regolata fino a 6 L/min e un singolo lotto può contenere fino a 5000 ml di materiale. Lo strumento gestisce particelle in ingresso fino a 12 mm di dimensione, coprendo un'ampia gamma di polveri, granuli e materiali frantumati.

Ideale per:

1. Laboratori minerari, metallurgici e geologici che preparano aliquote rappresentative di minerale frantumato, concentrati minerali o campioni di carote di perforazione per analisi chimiche.
2. Ricerca e sviluppo e controllo qualità dei materiali per batterie, dove polveri di precursori catodici (NMC, LFP), grafite anodica o polveri di elettroliti solidi devono essere sottocampionate per l'analisi della dimensione delle particelle, XRD o test elettrochimici senza alterare la distribuzione granulometrica.
3. Industrie farmaceutiche, alimentari e chimiche che richiedono una divisione validata dei campioni per test di rilascio dei lotti, studi sull'uniformità della miscelazione o conservazione di campioni di riserva.
4. Laboratori ambientali e di riciclaggio che trattano materiali eterogenei come scarti di batterie triturati, terreni o scorie.

Non sei sicuro se una suddivisione in 6, 8 o 10 frazioni sia ottimale per il tuo protocollo di campionamento? Contatta i nostri ingegneri per apparecchiature di laboratorio indicando la dimensione del lotto e il numero richiesto di repliche.

Come funziona il divisore rotativo di campioni

Il TOB-F200-L produce sottocampioni rappresentativi attraverso un semplice principio meccanico:

• Alimentazione: l'intero lotto di materiale sfuso (fino a 5000 ml) viene caricato nella tramoggia di alimentazione. Lo strumento consente di controllare la portata di alimentazione fino a 6 L/min, garantendo un flusso di materiale stabile e ininterrotto.
• Scarico tramite imbuto eccentrico: il materiale esce attraverso un imbuto di campionamento posizionato eccentricamente. Poiché l'imbuto è decentrato rispetto all'asse di rotazione, non versa su un singolo punto fisso, ma distribuisce il materiale lungo la circonferenza del carosello rotante. Questa disposizione eccentrica è fondamentale per la precisione dello strumento: impedisce qualsiasi schema di segregazione che potrebbe formarsi se il flusso fosse perfettamente centrato.
• Carosello rotante: una serie di bottiglie di raccolta—6, 8 o 10, a seconda della configurazione—è montata su un carosello rotante che gira a una velocità impostata dall'utente tra 20 rpm e 150 rpm. Ogni bottiglia passa a turno sotto l'imbuto e raccoglie una frazione uguale del flusso di campione. Poiché la velocità del carosello è costante e la portata di alimentazione è uniforme, la massa raccolta da ogni bottiglia è sostanzialmente identica.
• Tempo di divisione programmabile: il tempo di divisione può essere impostato da 1 secondo a 99 minuti e 59 secondi, offrendo all'operatore il pieno controllo sulla durata della suddivisione del campione. In combinazione con la portata di alimentazione e la velocità di rotazione regolabili, ciò consente al TOB-F200-L di elaborare qualsiasi cosa, da pochi grammi di polvere fine fino a un lotto completo da 5000 ml.
• Memorizzazione dei programmi: è possibile memorizzare e richiamare fino a 10 programmi, ciascuno contenente una specifica velocità di rotazione e un tempo di divisione. Questa funzione è particolarmente utile nei laboratori con più utenti, dove diversi tipi di campioni richiedono parametri di suddivisione differenti.

Caratteristiche principali del prodotto

Le seguenti caratteristiche sono specificate dal produttore e sono fondamentali per le prestazioni del TOB-F200-L:

• Suddivisione ad alta precisione: Il design dell'imbuto eccentrico combinato con la rotazione costante del carosello produce sottocampioni con variazioni di massa minime, soddisfacendo i requisiti degli standard di campionamento rappresentativo.
• Tempo digitale regolabile e velocità di rotazione:Entrambi i parametri vengono impostati e visualizzati sullo schermo LCD, consentendo un controllo preciso del processo di divisione. La velocità di rotazione viene monitorata continuamente per mantenere la stabilità.
• Monitoraggio della velocità: Lo strumento monitora continuamente la velocità effettiva del carosello e la mantiene al valore impostato, garantendo che le variazioni non alterino il rapporto di suddivisione.
• Sistema di bottiglie con bloccaggio rapido:Le bottiglie di raccolta sono fissate con un meccanismo di aggancio rapido, rendendo il cambio delle bottiglie veloce e conveniente. La configurazione standard include otto bottiglie da 250 ml; il numero di bottiglie e il loro volume possono essere personalizzati (le opzioni includono bottiglie da 25 ml, 30 ml, 50 ml, 100 ml e 500 ml, e il numero di suddivisioni può essere impostato su 6, 8 o 10 frazioni).
• Ampia capacità del lotto: Un singolo lotto può contenere fino a 5000 ml di materiale campione, adattandosi sia a suddivisioni analitiche su piccola scala sia a divisioni preparative più grandi.
• Programmi memorizzati:È possibile salvare dieci programmi, ciascuno con un'impostazione dedicata di velocità e tempo, consentendo un rapido cambio tra diversi tipi di campioni o protocolli di suddivisione.

Specifiche tecniche complete

Configurazione standard delle bottiglie: 8 × 250 ml bottiglie (il numero di bottiglie e il loro volume possono essere personalizzati in base ai requisiti).

Settori di applicazione

Il TOB-F200-L è utilizzato in un'ampia gamma di industrie per la divisione e la riduzione dei campioni. Le aree di applicazione tipiche includono:

1. Agricoltura
2. Chimica e materiali sintetici
3. Prodotti farmaceutici
4. Geologia e metallurgia
5. Ingegneria ed elettronica
6. Materiali da costruzione
7. Ambiente e riciclaggio delle risorse
8. Vetro e ceramica
9. Biologia e alimenti

Nel controllo qualità dei materiali delle batterie, il divisore rotativo è particolarmente apprezzato perché le polveri del catodo e dell'anodo tendono a segregarsi in base alla dimensione delle particelle durante la manipolazione; una suddivisione manuale può concentrare le particelle fini in un sottocampione e quelle grossolane in un altro, portando a un risultato non rappresentativo. Il TOB-F200-L, effettuando molteplici prelievi sull'intero flusso in movimento, riduce questo effetto di segregazione e produce sottocampioni che riflettono realmente la distribuzione dimensionale della polvere sfusa, un requisito essenziale per un'analisi accurata della dimensione delle particelle e per i test elettrochimici.

Raccomandazioni pratiche per l'utilizzo del TOB-F200-L

1. Riempimento della tramoggia: Versare l'intero campione sfuso nella tramoggia con un flusso costante per evitare la pre-segregazione. Se il campione è stato conservato in un contenitore, ruotare o capovolgere delicatamente il contenitore prima del caricamento, invece di prelevare dalla parte superiore, poiché ciò campionerebbe preferenzialmente le particelle fini.
2. Scelta della dimensione e del numero delle bottiglie: Selezionare un volume della bottiglia sufficientemente grande da contenere comodamente la massa della frazione prevista senza traboccare. Per un lotto da 5000 ml suddiviso in 8 parti, il volume minimo consigliato della bottiglia sarebbe di circa 700 ml per bottiglia; in tal caso, si potrebbero utilizzare bottiglie da 500 ml oppure suddividere il lotto in due fasi. Il sistema di bloccaggio rapido consente di sostituire velocemente le bottiglie tra una lavorazione e l'altra.
3. Impostazione della velocità di rotazione:Le polveri più fini possono richiedere una velocità di rotazione inferiore per evitare la dispersione di polvere o la diffusione elettrostatica. I materiali granulari più grossolani possono essere suddivisi a velocità più elevate senza perdita di rappresentatività. I programmi memorizzati consentono di salvare e richiamare le impostazioni ottimali per ogni tipo di materiale.
4. Pulizia:Dopo ogni utilizzo, l'imbuto, la tramoggia di alimentazione e il carosello devono essere puliti con una spazzola morbida o un aspirapolvere per rimuovere la polvere residua. Per le applicazioni che richiedono la prevenzione della contaminazione incrociata (ad esempio, il passaggio tra diversi precursori catodici), tutte le superfici che entrano in contatto con la polvere devono essere pulite con un solvente o detergente adatto e asciugate accuratamente prima dell'uso successivo.

Pronto a eliminare i bias di campionamento nei flussi di lavoro di lavorazione delle polveri e controllo qualità? Richiedi un preventivo per TOB-F200-L, specificando il numero di divisioni e la configurazione del volume delle bottiglie preferiti. I nostri ingegneri delle apparecchiature di laboratorio possono consigliare la configurazione ottimale per il tuo specifico tipo di campione e i requisiti di produttività.
