Frantoio a martelli da laboratorio per la preparazione dei campioni

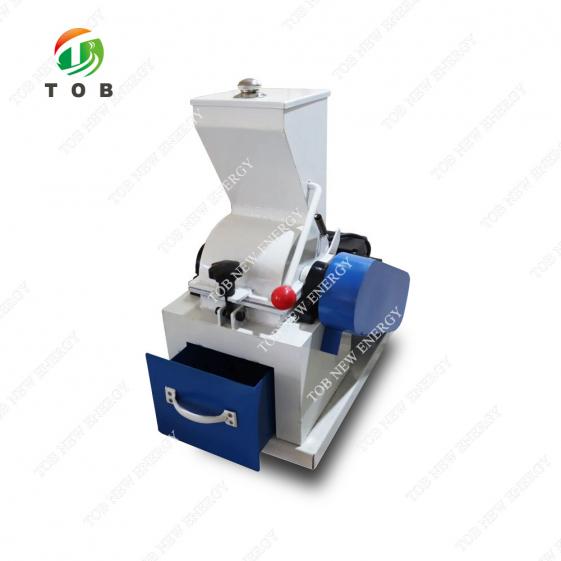

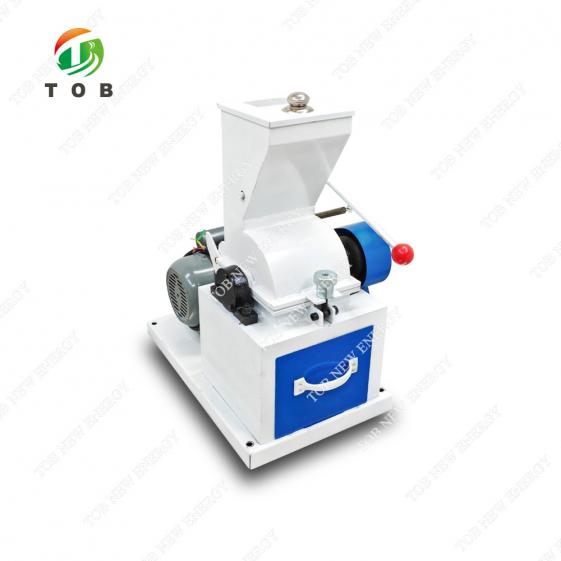

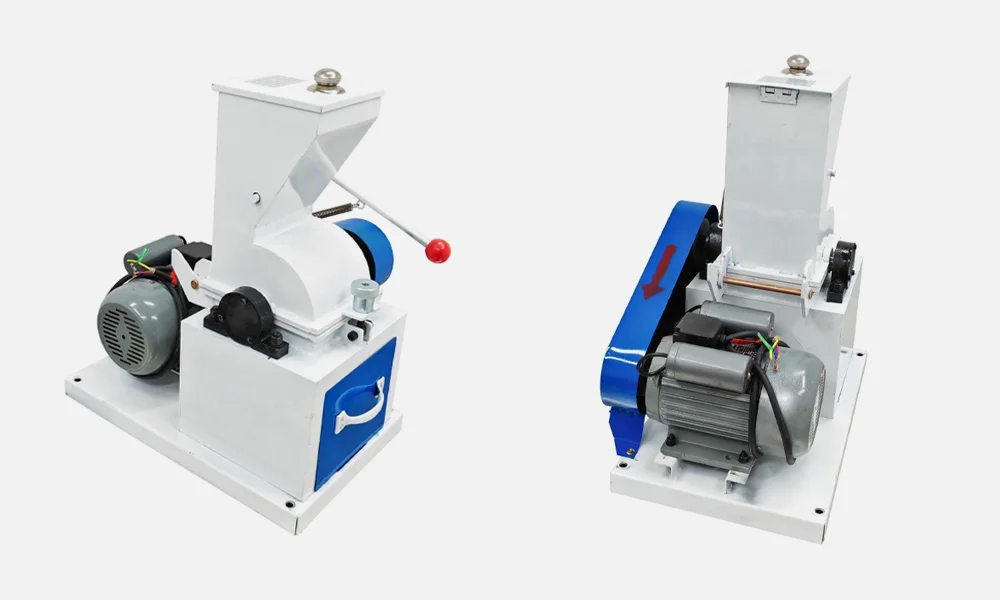

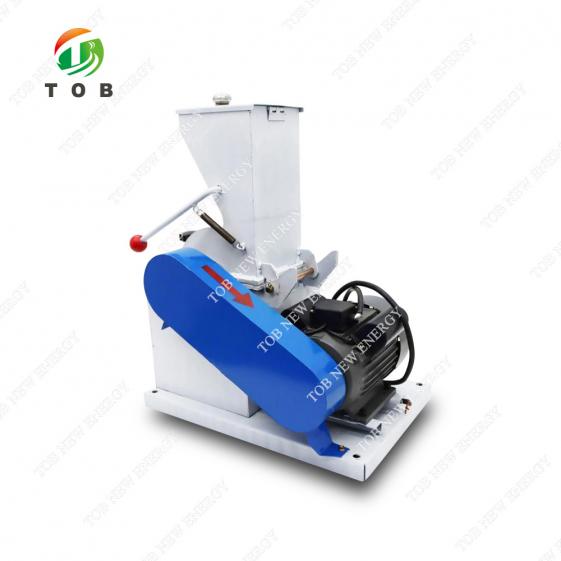

Frantoio a martelli da laboratorio per la preparazione dei campioni | Serie TOB-CP

Panoramica del prodotto e applicazioni ideali

Un frantoio a martelli riduce la dimensione delle particelle mediante l'impatto dei martelli rotanti ad alta velocità contro il materiale alimentato nella camera. La serie TOB-CP è un frantoio a martelli sigillato da laboratorio a scala pilota progettato per la lavorazione continua o a lotti di materiali di media durezza, tra cui carbone, minerali, rocce, materiali minerali e alcuni intermedi industriali. A differenza dei frantoi a struttura aperta che generano una quantità significativa di polvere, la serie TOB-CP dispone di un alloggiamento completamente chiuso conforme agli attuali standard ambientali e di salute occupazionale, rendendola adatta sia ai laboratori analitici puliti sia ai reparti produttivi.

Il materiale entra tangenzialmente nella camera di frantumazione, dove viene colpito da martelli ad alta velocità montati su un rotore. La forza centrifuga spinge le particelle frantumate contro una griglia o uno schermo all'apertura di scarico, garantendo che solo le particelle inferiori alla dimensione target escano dalla camera. Questa alimentazione tangenziale e l'azione di macinazione riducono al minimo gli intasamenti e garantiscono uno scarico regolare anche con materiali contenenti fino al 20% di umidità. Il design sigillato impedisce la fuoriuscita di polvere e minimizza la perdita di umidità durante la frantumazione, così il contenuto di umidità originale del campione viene preservato per le analisi successive.

Ideale per:

• Laboratori geologici e minerari che preparano campioni di rocce o minerali per analisi chimiche.
• Laboratori per il controllo della qualità del carbone che devono frantumare campioni rappresentativi senza alterarne il contenuto di umidità.
• Impianti pilota che lavorano campioni sfusi di materiali di media durezza per test metallurgici o prove di trattamento dei minerali.
• Reparti di controllo qualità industriale nei settori del cemento, della ceramica e dei refrattari che richiedono una riduzione costante della dimensione delle particelle.
• Istituti di ricerca e laboratori didattici che necessitano di un frantoio affidabile e a bassa manutenzione per un'ampia gamma di materiali.

Non sei sicuro di quale modello (TOB-CP-200*150 o TOB-CP-350*200) sia adatto alla tua produttività giornaliera e alla dimensione di alimentazione? Contatta i nostri ingegneri specializzati in frantumazione e macinazione indicando il tipo di materiale e la dimensione di uscita desiderata.

Il ruolo del frantoio a martelli nei flussi di lavoro per la preparazione dei campioni

In una tipica catena analitica o di processo, la serie TOB-CP si colloca dopo la frantumazione primaria e prima della macinazione fine o della polverizzazione. Ad esempio, in un laboratorio di analisi del carbone, il flusso di lavoro potrebbe essere:

1. Frantumazione primaria:I blocchi di grandi dimensioni vengono prima ridotti a
2. Frantumazione secondaria:Il frantoio a martelli TOB-CP riduce ulteriormente il materiale a ≤6 mm o ≤3 mm, producendo un prodotto uniforme adatto alla divisione e alla polverizzazione.
3. Divisione:Un sottocampione rappresentativo viene prelevato utilizzando un divisore a canali.
4. Macinazione fine:La porzione divisa viene macinata in un polverizzatore o mulino a sfere fino alla finezza analitica (

Il frantoio a martelli è il passaggio critico che colma il divario tra la riduzione primaria delle dimensioni grossolane e la macinazione analitica fine. Se questo passaggio intermedio viene saltato o eseguito in modo inadeguato, la fase finale di polverizzazione sarà sovraccaricata e il campione analitico potrebbe non essere realmente rappresentativo.

Considerazioni sull'umidità del materiale:La serie TOB-CP tollera materiali in alimentazione con un contenuto di umidità fino al 20%, che causerebbe l'ostruzione o l'intasamento di molti altri tipi di frantoi. Poiché l'azione di frantumazione è basata sull'impatto anziché sulla compressione, il materiale umido non forma una massa appiccicosa. Il design sigillato consente inoltre di conservare in larga misura il contenuto di umidità del campione; ciò è essenziale quando il livello di umidità stesso è un parametro da misurare (come nel commercio del carbone). Può essere presente una piccola quantità di circolazione d'aria all'interno della camera, ma la perdita complessiva di umidità durante un normale lotto è tipicamente inferiore allo 0,5%.

Come funziona il frantoio a martelli: principio di funzionamento

La camera di frantumazione è cilindrica, con un albero rotore orizzontale che attraversa il centro. Su questo albero sono montati diversi martelli oscillanti o fissi realizzati in acciaio al carbonio 45#, trattato termicamente per aumentare la resistenza all'usura. Quando il motore (1,5 kW o 3 kW, a seconda del modello) viene avviato, il rotore ruota ad alta velocità ma controllata e i martelli si estendono verso l'esterno per effetto della forza centrifuga.

Il materiale viene introdotto attraverso un ingresso tangenziale nella parte superiore o laterale della camera. Non appena un blocco entra, viene colpito dal primo martello e spinto contro la parete interna della camera. Rimbalza e viene colpito ripetutamente fino a quando la sua dimensione si riduce al punto da poter passare attraverso le aperture della griglia di scarico (6 mm per impostazione standard o 3 mm se viene installato uno schermo più fine). Le particelle ancora sovradimensionate rimangono nella zona di macinazione finché non raggiungono dimensioni sufficientemente piccole.

Il design con “alimentazione tangenziale” è particolarmente importante per materiali che tendono a formare archi o ponti in una tramoggia di alimentazione dall'alto. Entrando tangenzialmente, il materiale viene immediatamente coinvolto dalla rotazione dei martelli e trascinato nel percorso di frantumazione, invece di rimanere sopra il rotore causando blocchi. Questo design, combinato con una griglia di scarico correttamente dimensionata, consente al frantoio di gestire portate di 200–500 kg/h (TOB-CP-200*150) o 800–1200 kg/h (TOB-CP-350*200, corretto) senza variazioni improvvise o inceppamenti.

Niente polvere, niente inquinamento:

L'intera camera e il gruppo di azionamento sono racchiusi in un involucro sigillato con sportelli di accesso per pulizia e manutenzione. L'ingresso di alimentazione può essere collegato a una canalina sigillata e l'uscita di scarico può essere dotata di un manicotto flessibile che dirige il materiale frantumato verso un fusto di raccolta o un sistema di trasporto. Durante il normale funzionamento, non fuoriesce polvere, soddisfacendo rigorosi requisiti di salute occupazionale ed eliminando la necessità di un sistema separato di raccolta della polvere.

Principali vantaggi ingegneristici della serie TOB-CP

1. L'alimentazione tangenziale previene la formazione di ponti e garantisce un flusso regolare
   Molti frantoi a martelli utilizzano un'alimentazione per gravità direttamente sopra il rotore. Materiali umidi o fibrosi possono formare un ponte e interrompere l'alimentazione. La serie TOB-CP introduce il materiale tangenzialmente, così il movimento del rotore trascina attivamente il materiale nella zona di frantumazione. Questa caratteristica elimina praticamente la necessità di interventi manuali e i tempi di fermo dovuti a blocchi dell'alimentazione, soprattutto per materiali con umidità superficiale.
2. Il design sigillato elimina la polvere e preserva l'umidità
   L'alloggiamento completamente chiuso mantiene l'ambiente del laboratorio libero dalla polvere. Non si tratta solo di una caratteristica di comfort; in un laboratorio del carbone, la polvere dispersa nell'aria rappresenta un rischio respiratorio e un rischio di esplosione. Il design sigillato conserva inoltre l'umidità intrinseca del campione, così il risultato della successiva analisi dell'umidità riflette lo stato originale del materiale, non quello di un materiale essiccato artificialmente.
3. Dimensione uniforme delle particelle in uscita tramite griglia sostituibile
   La griglia o lo schermo di scarico definisce la dimensione massima delle particelle. L'apertura standard della griglia è di 6 mm, ma può essere installata una griglia da 3 mm per ottenere un prodotto più fine. Poiché la griglia è sostituibile, un solo frantoio può servire due diversi protocolli di preparazione dei campioni semplicemente sostituendo la griglia, senza necessità di un frantoio separato per diverse dimensioni target.
4. Costruzione robusta con martelli in acciaio al carbonio 45#
   I martelli sono realizzati in acciaio al carbonio 45#, un materiale noto per il buon equilibrio tra tenacità e resistenza all'usura. Resistono agli sforzi d'impatto generati dalla frantumazione di materiali duri come quarzo o granito, pur essendo facili da lavorare e sostituire. La durata dei martelli, a seconda dell'abrasività del materiale alimentato, è tipicamente di diversi mesi in servizio continuo e la sostituzione è un'operazione semplice.
5. Ampia flessibilità dell'alimentazione elettrica (CA 220 V o 380 V)
   Il modello più piccolo (TOB-CP-200*150) può essere ordinato con alimentazione CA monofase a 220 V oppure trifase a 380 V, rendendolo compatibile con le prese elettriche standard dei laboratori in tutto il mondo. Il modello più grande (TOB-CP-350*200) funziona con alimentazione trifase a 380 V, come previsto per la sua maggiore potenza del motore.
6. Ingombro compatto, facile da spostare
   Con un peso rispettivamente di 65 kg e 110 kg, i due modelli sono compatti e possono essere spostati da due persone su un carrello. Si adattano a un robusto banco da laboratorio o a un telaio dedicato, e le porte di accesso consentono una pulizia approfondita senza rimuovere il frantumatore dalla sua posizione.

Specifiche tecniche complete

La tabella seguente elenca le specifiche di entrambi i modelli disponibili. I parametri sono determinati in fabbrica utilizzando materiali di prova e condizioni standard.

Problemi operativi comuni e risoluzione dei problemi

Linee guida operative consigliate

1. Pre-setacciatura:Setacciare sempre il materiale in ingresso per rimuovere pezzi più grandi della dimensione massima di alimentazione (
2. Sequenza di avviamento:Avviare sempre il frantumatore prima di aggiungere materiale. Ciò impedisce al motore di avviarsi sotto carico e riduce il rischio di inceppamento. Far funzionare il frantumatore per 30 secondi prima dell'alimentazione.
3. Velocità di alimentazione:Introdurre il materiale gradualmente, non tutto in una volta. Per il TOB-CP-200*150, una velocità di alimentazione di circa 5–10 kg al minuto è tipica. Per il modello più grande, è possibile mantenere fino a 30 kg/min. Ascoltare il rumore del motore; un cambiamento profondo del tono indica un sovraccarico.
4. Pulizia tra i campioni:Per lavori analitici in cui la contaminazione incrociata è inaccettabile, smontare la griglia e aspirare la camera, il rotore e lo scivolo di scarico. Per protocolli ancora più rigorosi, frantumare una piccola quantità del materiale successivo e scartarla come “risciacquo” prima di raccogliere il campione.
5. Limiti del contenuto di umidità:Sebbene il frantumatore tolleri fino al 20% di umidità, i materiali molto umidi possono alla fine causare accumuli sulla griglia. Se ciò accade, far passare un lotto di materiale secco (come sabbia) attraverso il frantumatore per pulire le superfici, oppure rimuovere e asciugare la griglia prima di continuare.

Perché scegliere la serie TOB-CP rispetto a un frantumatore a mascelle standard per la riduzione secondaria delle dimensioni

Perché i laboratori preferiscono i frantumatori a martelli rispetto ai piccoli frantumatori a mascelle per la fase finale di frantumazione:
In un laboratorio di analisi del carbone o dei minerali, il compito del frantumatore non è solo rompere la roccia, ma produrre un campione uniforme e rappresentativo senza alterarne le proprietà chimiche o fisiche. I frantumatori a martelli come la serie TOB-CP eccellono in questo perché producono una dimensione massima delle particelle costante, riducono la polvere e preservano l'umidità. Un frantumatore a mascelle, sebbene robusto, lascia una distribuzione granulometrica più ampia e può generare più polvere, causando perdita di campione e potenziale contaminazione dell'aria del laboratorio.

FAQ tecnica — Funzionamento e applicazioni del frantumatore a martelli

D1: Posso utilizzare la serie TOB-CP per frantumare materiali per batterie agli ioni di litio, come precursori del catodo o elettroliti solidi?
Sì, con cautela. Il frantumatore può trattare molti materiali inorganici tipici della produzione di batterie, come torte di precursori essiccati di NMC, LFP o polveri di elettroliti solidi. Tuttavia, il design sigillato e l'uso di martelli in acciaio 45# comportano la possibilità di contaminazione da ferro in tracce (livello ppm). Se il materiale deve rimanere al di sotto di limiti rigorosi di ferro, considerare un frantumatore con superfici di contatto rivestite in ceramica o carburo di tungsteno. Per la maggior parte delle attività di ricerca e sviluppo e pilota, la contaminazione da ferro dell'acciaio 45# è trascurabile, ma raccomandiamo di confermare con il proprio ingegnere di processo.

D2: Come posso cambiare la dimensione dello scarico da 6 mm a 3 mm?
Il frantumatore viene fornito con una griglia standard da 6 mm installata. Per utilizzare una griglia da 3 mm, rimuovere il coperchio anteriore del condotto di scarico, estrarre la griglia esistente e inserire al suo posto la griglia da 3 mm. Il processo richiede circa 5 minuti. Al momento dell'ordine, specificare se sono necessarie entrambe le dimensioni delle griglie; le griglie di ricambio possono essere acquistate separatamente.

D3: Qual è la durata dei martelli e come vengono sostituiti?
Con un uso continuo con materiali mediamente duri (ad esempio carbone, calcare), un set di martelli dura tipicamente 500–1000 ore di funzionamento. La durata dei martelli è inferiore per materiali altamente abrasivi come la quarzite. La sostituzione prevede l'apertura dello sportello laterale, la rimozione dei perni di articolazione e la sostituzione di ogni martello uno alla volta. Si raccomanda di sostituire tutti i martelli contemporaneamente per mantenere l'equilibratura del rotore. La procedura di sostituzione è descritta nel manuale utente e TOB può fornire kit di martelli di ricambio.

D4: Il valore di produttività di 800~1200 Kg/h per il modello più grande è corretto?
La tabella riflette le prestazioni in condizioni di prova standard. Nella pratica, la portata ottenibile per il TOB-CP-350*200 è circa 800–1200 kg/h, a seconda della durezza e dell'umidità del materiale di alimentazione e della dimensione finale desiderata delle particelle. Il valore esatto deve essere verificato con il materiale specifico eseguendo un lotto di prova o consultando i nostri ingegneri applicativi.

D5: Il frantumatore può essere utilizzato in un'atmosfera inerte, ad esempio per frantumare materiali piroforici o sensibili all'umidità?
L'alloggiamento sigillato può essere collegato a una linea di spurgo con azoto o argon tramite le flange di ingresso e uscita, consentendo al frantumatore di funzionare sotto una leggera pressione positiva di gas inerte. Questo è stato realizzato in alcuni laboratori specializzati. Tuttavia, il motore standard non è antideflagrante. Se è necessaria una certificazione ATEX o un motore antideflagrante per la frantumazione di materiali infiammabili, contattare TOB per una soluzione personalizzata.

Potrebbe servire anche

• TOB-2GZQM-50 Mulino a sfere vibrante— Il mulino a sfere ad alta energia a doppio serbatoio può essere utilizzato per macinare a sfere o miscelare tutti i tipi di solidi, sospensioni e paste con diverse dimensioni delle particelle e materiali mediante metodi a secco e a umido.
• TOB-ASM-5L Mulino a sfere in ceramica di corindone antideflagrante — Acciaio inossidabile SUS304, il materiale del rivestimento è ossido di zirconio, il volume totale è di 5L e il motore principale utilizza un motore antideflagrante IP55.

Se è necessario un frantumatore a mascelle primario per pezzi più grandi o un polverizzatore per la macinazione ultrafine, contattare TOB: i nostri ingegneri applicativi possono consigliare una catena completa per la preparazione dei campioni.
