Brevetto CN215451488U - Riempimento e sigillatura elettroliti a 3 assi

Sep 24,2026
MODELLO DI UTILITÀ CONCESSO · CN215451488U · ATTIVO
Macchina per il riempimento e la sigillatura di elettroliti a 3 assi

Un sensore di posizione individua la batteria e tre assi a vite senza fine azionati da motori spostano il tubo di iniezione per riempirla e sigillarla in tre direzioni: nessuna alimentazione manuale, nessuna stampigliatura manuale.

Specifiche complete e disegni: CN215451488U su Google Patents

La sigillatura è una delle ultime operazioni a cui viene sottoposta una batteria al litio e, nello stato dell'arte, veniva eseguita in modo lento: un operatore inseriva manualmente ogni cella in una pressa e un'azione di stampigliatura la chiudeva. La specifica del brevetto CN215451488U definisce la fase di sigillatura un collegamento importante nella produzione di batterie al litio e identifica il percorso di alimentazione e stampigliatura manuale come il collo di bottiglia: l'efficienza di sigillatura era bassa.

Il brevetto risponde con una macchina che esegue autonomamente il posizionamento. Un sensore rileva la cella su una piastra di lavoro e tre motori elettrici azionano tre viti senza fine per spostare un tubo di iniezione sopra la cella, riempirla e sigillarla. L'intero ciclo di movimentazione - posizionamento, iniezione, sigillatura - non dipende più dalle mani di un operatore.

Informazioni sul brevetto

Numero di pubblicazione CN215451488U
Numero di domanda CN202122096808.2U
Titolo (originale) 一种电池生产用封口装置 (Macchina per il riempimento e la sigillatura di elettroliti a 3 assi)
Inventori Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Titolare attuale XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - l'entità registrata di TOB NEW ENERGY
Data di deposito 1 settembre 2021
Data di concessione 7 gennaio 2022
Tipo di documento Modello di utilità (codice tipo U)
Stato legale Attivo
Scadenza prevista 1 settembre 2031
Disegni 7 figure
Documento ufficiale CN215451488U su Google Patents
Proprietà.TOB NEW ENERGY detiene questo modello di utilità concesso. È stato depositato sotto l'entità cinese registrata dell'azienda (riportata nel codice sorgente della pagina e nei dati strutturati) ed è co-inventato da Dany Huang (Zhengyao Huang) e Tobey Chen.
Informazioni sui titoli e sulla terminologia in questa pagina.Il titolo inglese sopra riportato è una traduzione revisionata da esseri umani dal team di ingegneria di TOB NEW ENERGY, standardizzata sulla terminologia utilizzata in tutta la nostra linea di attrezzature; non è una traduzione automatica. Il titolo e le rivendicazioni originali in cinese costituiscono il testo autorevole: un lettore che confronta questa pagina con Google Patents potrebbe notare differenze nella formulazione proprio perché il registro pubblico ivi presente è tradotto automaticamente. Le figure e le descrizioni dei meccanismi in questa pagina sono tratte dalle specifiche e dalle rivendicazioni cinesi, non da una loro traduzione.
Una nota sul tipo di brevetto.Questo è un modello di utilità cinese, che protegge la struttura meccanica di un dispositivo piuttosto che una formulazione chimica o un processo. I modelli di utilità hanno una durata di dieci anni e vengono esaminati per novità e applicabilità pratica. Ciò che segue è quindi una descrizione strutturale - le rivendicazioni definiscono un apparato e le specifiche non pubblicano dati sulle prestazioni misurate. Eventuali numeri di produttività o tolleranza per le macchine di produzione di TOB provengono dalle nostre schede tecniche, non da questo documento di brevetto.

Il problema di produzione che questo brevetto risolve

La sigillatura manuale è lenta e richiede molta manodopera.Nel processo esistente, la batteria viene alimentata a mano e sigillata tramite un'azione di stampaggio. Ogni cella deve essere allineata individualmente con la stazione di sigillatura e l'operatore è parte di ogni ciclo. Per una fase posizionata proprio alla fine di una linea di batterie al litio, quel ritmo manuale stabilisce il limite per l'output dell'intera linea.

Il riempimento e la sigillatura richiedono precisione in tre dimensioni.Per iniettare e sigillare una cella, il tubo di iniezione deve arrivare sopra l'apertura della cella dalla direzione giusta e all'altezza giusta. Un utensile rigido a stazione singola non può essere regolato rapidamente quando il tipo di cella o il layout della stazione cambiano.

Il modello di utilità affronta entrambi i punti: rileva dove si trova la cella, quindi guida il tubo di iniezione lungo tre assi ortogonali in modo che la testa di riempimento e sigillatura possa essere posizionata senza alcun allineamento manuale.

Come funziona il meccanismo

La macchina costruisce tre assi lineari a partire da tre motori elettrici e tre viti a ricircolo di sfere, impilati su traverse successive sopra una piastra di lavoro. Le figure 1-4 mostrano la macchina complessiva in due viste prospettiche e due viste in sezione trasversale; le figure 5-7 forniscono i dettagli ingranditi indicati con A, B e C.

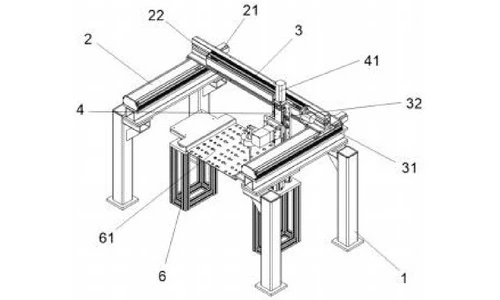

CN215451488U Figure 1 - overall first perspective view
Figura 1 - prima vista prospettica complessiva

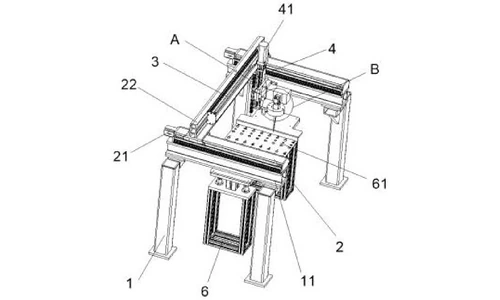

CN215451488U Figure 2 - overall second perspective view
Figura 2 - seconda vista prospettica complessiva

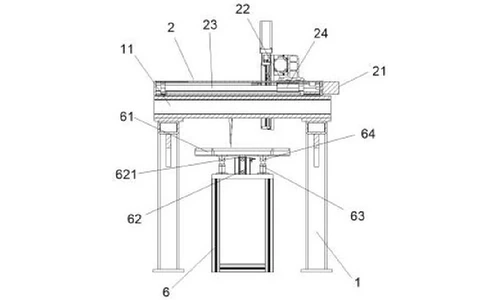

CN215451488U Figure 3 - overall first perspective cross-section
Figura 3 - prima sezione trasversale prospettica complessiva

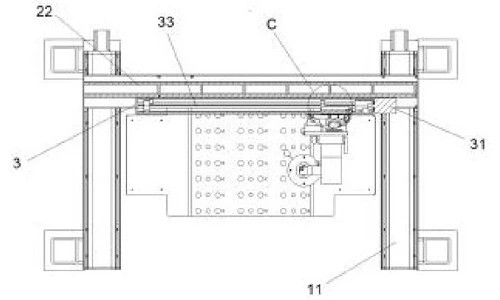

CN215451488U Figure 4 - overall second perspective cross-section
Figura 4 - seconda sezione trasversale prospettica complessiva

Tre assi impilati con motore e vite a ricircolo di sfere

Un telaio trasporta una prima piastra di collegamento su ciascun lato alla sua estremità superiore e una prima traversa unisce le due piastre. Il primo motore sul retro della prima traversa fa girare la prima vite a ricircolo di sfere e il primo blocco di collegamento ingranato scorre su di essa, trasportando la seconda traversa nella direzione anteriore-posteriore. Il secondo motore all'estremità destra della seconda traversa fa girare la seconda vite a ricircolo di sfere e sposta la terza traversa nella direzione sinistra-destra. Il terzo motore sopra la terza traversa fa girare la terza vite a ricircolo di sfere e il suo blocco di collegamento sposta il telaio di collegamento nella direzione alto-basso. Tutti e tre i motori sono collegati elettricamente a un alimentatore esterno e a un controller esterno.

Testa di riempimento con sensore di posizione

Il telaio di collegamento supporta il tubo di iniezione sulla sua estremità anteriore. Il tubo presenta una porta di iniezione sulla sua estremità superiore (dove si collega il tubo del liquido sigillante) e un anello di limitazione sulla sua estremità esterna, posizionato in basso a sinistra del telaio di collegamento. Un sensore di posizione è montato dietro l'anello di limitazione. Quando una batteria viene posizionata nel foro di bloccaggio della piastra di lavoro, il sensore riconosce la cella e invia un segnale al controller: tale segnale avvia la sequenza di posizionamento.

Piastra di lavoro con sollevatore a cilindro elettrico

Un telaio di supporto si trova sotto il tubo di iniezione e la piastra di lavoro poggia sopra di esso. Un cilindro elettrico sul telaio di supporto aziona un asta telescopica la cui estremità superiore è fissata alla parte inferiore della piastra di lavoro, in modo che la piastra possa essere sollevata e abbassata per il carico e lo scarico. Un tubo di collegamento sulla parte inferiore della piastra ospita un asta a molla la cui estremità inferiore poggia sul telaio di supporto; l'asta a molla è in accoppiamento con interferenza con il tubo di collegamento, in modo che la piastra si muova verso l'alto e verso il basso in modo fluido senza inclinarsi.

Carrello guidato e irrigidimento del telaio

Il telaio di collegamento supporta anche un blocco di scorrimento nella parte posteriore sinistra che scorre su una guida di scorrimento montata sulla terza traversa, mantenendo stabile il carrello alto-basso. Sotto, il telaio è imbullonato alle prime piastre di collegamento e irrigidito da una piastra triangolare in ogni angolo.

Sequenza di lavoro come pubblicata: l'operatore collega la porta di iniezione al tubo del liquido sigillante e accende la macchina; una batteria viene posizionata nel foro di bloccaggio; il sensore di posizione identifica la cella e segnala il controller; il controller aziona il primo motore (avanti-indietro), il secondo motore (sinistra-destra) e il terzo motore (alto-basso) in sequenza, in modo che il telaio di collegamento posizioni il tubo di iniezione e riempia e sigilli la cella; quando la piastra deve essere caricata, scaricata o il tubo deve iniettare verticalmente, il controller avvia il cilindro elettrico e l'asta telescopica sposta la piastra di lavoro.

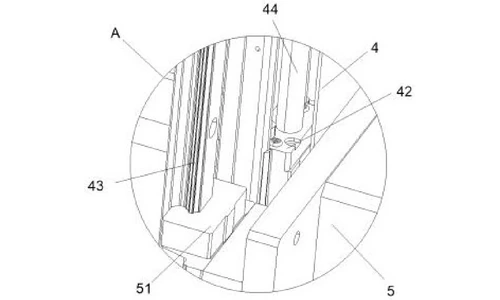

CN215451488U Figure 5 - enlarged view at A of Figure 2
Figura 5 - vista ingrandita in A della Figura 2

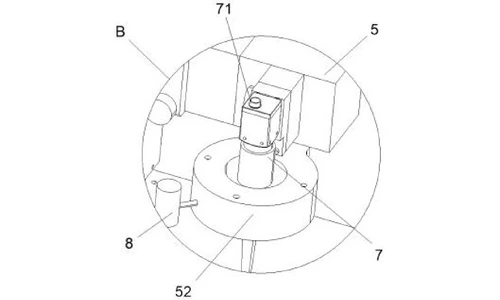

CN215451488U Figure 6 - enlarged view at B of Figure 2
Figura 6 - vista ingrandita in B della Figura 2

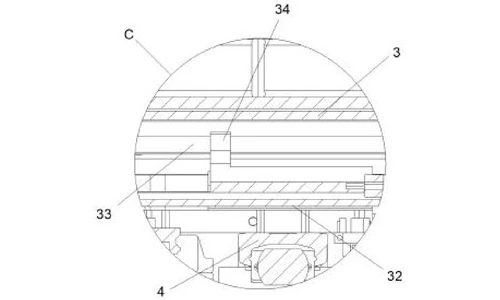

CN215451488U Figure 7 - enlarged view at C of Figure 4
Figura 7 - vista ingrandita in C della Figura 4

Vantaggi dichiarati

Vantaggio Meccanismo responsabile
Maggiore efficienza di sigillatura Il sensore di posizione individua la batteria, quindi il tubo di iniezione viene azionato in tre direzioni per riempire e sigillare senza allineamento manuale
Maggiore praticità Il cilindro elettrico solleva e abbassa la piastra di lavoro per il carico/scarico e per l'iniezione verticale bidirezionale
Movimento stabile della piastra Asta a molla con accoppiamento per interferenza con il tubo di collegamento, più blocco di scorrimento e guida di scorrimento sulla terza traversa

Confronto con la sigillatura manuale con alimentazione e stampaggio

Nel processo esistente, la batteria veniva alimentata a mano e sigillata tramite un'azione di stampaggio, con l'operatore parte di ogni ciclo. Questo brevetto sostituisce tale ritmo con il posizionamento e l'azionamento motorizzati.

Dimensione Approccio convenzionale Design di questo brevetto
Posizionamento della cella L'operatore allinea ogni cella con la stazione di sigillatura Il sensore di posizione individua automaticamente la batteria
Riempimento e sigillatura Stampaggio manuale da parte dell'operatore Tre assi con motore e vite senza fine azionano il tubo di iniezione in tre direzioni
Caricamento Piastra di lavoro fissa, accesso difficoltoso Il cilindro elettrico solleva e abbassa la piastra di lavoro per il carico e lo scarico

Dove viene utilizzata oggi questa tecnologia

CN215451488U copre l'architettura di posizionamento e riempimento utilizzata nelle apparecchiature TOB per la sigillatura delle batterie e il riempimento di elettrolita: rilevamento della cella, movimento della testa su tre assi, riempimento e sigillatura. Questa è esattamente la sequenza che una stazione di sigillatura di produzione deve ripetere in modo affidabile su ogni cella.

Richieste relative alle apparecchiature: richiedi un preventivo

Domande frequenti

Cosa copre il brevetto CN215451488U?

Copre una macchina sigillatrice per la produzione di batterie in cui tre motori elettrici azionano tre viti senza fine su traverse sovrapposte, muovendo un telaio di collegamento e il relativo tubo di iniezione nelle direzioni anteriore-posteriore, sinistra-destra e alto-basso. Un sensore di posizione individua la batteria in un foro di bloccaggio su una piastra di lavoro e il controller aziona quindi il tubo di iniezione per riempire e sigillare la cella.

Perché la sigillatura manuale rappresenta un problema nella produzione di batterie?

La specifica afferma che l'arte nota sigillava le batterie tramite alimentazione e stampaggio manuali e che ciò rendeva bassa l'efficienza di sigillatura. Poiché la sigillatura è una fase importante nella produzione di batterie al litio, tale ritmo manuale limita la produzione dell'intera linea.

Come fa la macchina a sapere dove iniettare il liquido sigillante?

Un sensore di posizione dietro l'anello di limitazione del tubo di iniezione riconosce la batteria posizionata nel foro di bloccaggio della piastra di lavoro e invia un segnale al controller. Il controller avvia quindi i tre motori in sequenza in modo che il tubo di iniezione raggiunga la posizione corretta nelle tre direzioni prima del riempimento e della sigillatura.

Cosa fa il cilindro elettrico sotto la piastra di lavoro?

Aziona un'asta telescopica fissata alla parte inferiore della piastra di lavoro, sollevando e abbassando la piastra per il carico e lo scarico e consentendo l'iniezione verticale bidirezionale. Un'asta a molla con accoppiamento per interferenza con un tubo di collegamento mantiene stabile il movimento della piastra.

Chi possiede il brevetto CN215451488U?

TOB NEW ENERGY detiene questo modello di utilità concesso. È depositato presso l'entità cinese registrata dell'azienda ed è stato co-inventato da Huang Zhengyao (Dany Huang) e Chen Lucai (Tobey Chen).

Il brevetto CN215451488U è ancora in vigore?

Sì. È attivo, depositato il 1° settembre 2021 con scadenza prevista il 1° settembre 2031.

Specifica completa e disegni: CN215451488U su Google Patents
