Brevetto CN215506637U - Dispositivo di alimentazione a vaglio vibrante

Sep 29,2026
MODELLO DI UTILITÀ CONCESSO · CN215506637U · ATTIVO
Dispositivo di alimentazione a vaglio vibrante per grandi miscelatori

Vaglia i grumi incrostati dalla polvere prima che raggiunga il miscelatore, quindi la trasporta all'interno, in modo che un grande miscelatore possa essere alimentato in sicurezza mentre è in funzione.

Specifiche complete e disegni: CN215506637U su Google Patents

La sospensione per batterie inizia come materia prima solida o in polvere, e la polvere lasciata ferma si incrosta. I grumi che raggiungono il miscelatore degradano la qualità della miscelazione e i grumi più duri possono danneggiare il miscelatore stesso. Tuttavia, i due metodi di alimentazione allora in uso presentavano i propri problemi: l'alimentazione manuale offriva all'operatore poca protezione ed era inefficiente, mentre l'alimentazione sottovuoto era costosa e richiedeva complesse apparecchiature di vibrazione. Nessuno dei due poteva aggiungere materiale mentre il miscelatore era in funzione.

Il brevetto CN215506637U, depositato il 9 settembre 2021, risolve entrambi i lati del problema. Vaglia la materia prima prima ancora che entri nel miscelatore e aziona il vaglio meccanicamente dallo stesso motore che fa girare il trasportatore a coclea - nessun vibratore separato, nessun attuatore aggiuntivo.

Informazioni sul brevetto

Numero di pubblicazione CN215506637U
Numero di domanda CN202122171553.1U
Titolo (originale) 一种基于大型搅拌机用上料装置 (Dispositivo di alimentazione a vaglio vibrante per grandi miscelatori)
Inventori Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Attuale cessionario XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - l'entità registrata di TOB NEW ENERGY
Data di deposito 9 settembre 2021
Data di concessione 14 gennaio 2022
Tipo di documento Modello di utilità (concesso, codice tipo U)
Stato legale Attivo
Scadenza prevista 9 settembre 2031
Citazioni in avanti Citato da 1 brevetto successivo
Disegni 5 figure
Documento ufficiale CN215506637U su Google Patents
Proprietà.TOB NEW ENERGY detiene questo modello di utilità concesso. È stato depositato presso l'entità cinese registrata dell'azienda (riportata nel codice sorgente della pagina e nei dati strutturati) ed è co-inventato da Dany Huang (Zhengyao Huang) e Tobey Chen.
Informazioni sui titoli e sulla terminologia in questa pagina.Il titolo in inglese qui sopra è una traduzione revisionata da esseri umani dal team di ingegneria di TOB NEW ENERGY, standardizzata sulla terminologia utilizzata in tutta la nostra linea di attrezzature; non è una traduzione automatica. Il titolo e le rivendicazioni originali in cinese sono il testo autorevole: un lettore che confronta questa pagina con Google Patents potrebbe notare differenze nella formulazione proprio perché il documento pubblico ivi presente è tradotto automaticamente. Le figure e le descrizioni dei meccanismi in questa pagina sono tratte dalle specifiche e dalle rivendicazioni cinesi, non da una loro traduzione.
Una nota sul tipo di brevetto.Questo è un modello di utilità cinese, che protegge la struttura meccanica di un dispositivo piuttosto che una formulazione chimica o un processo. I modelli di utilità hanno una durata di dieci anni e vengono esaminati per novità e applicabilità pratica. Ciò che segue è quindi una descrizione strutturale: le rivendicazioni definiscono un apparato e le specifiche non pubblicano dati sulle prestazioni misurate. Eventuali numeri di produttività o tolleranza per le macchine di produzione di TOB provengono dalle nostre schede tecniche delle attrezzature, non da questo documento di brevetto.

Il problema di produzione che questo brevetto risolve

Le materie prime in polvere per lo slurry delle batterie al litio tendono ad agglomerarsi durante lo stoccaggio. Le specifiche elencano le conseguenze in ordine di gravità: i grumi incrostati riducono la qualità dell'agitazione e i grumi induriti possono persino rompere il miscelatore stesso. Per quanto riguarda l'alimentazione, il caricamento manuale mette l'operatore accanto a una macchina in funzione senza reali misure di protezione e non riesce a stare al passo con la produzione; il caricamento sottovuoto richiede attrezzature costose e complessi componenti hardware di vibrazione. Il risultato a cui mira il brevetto è indicato nel suo abstract: materia prima che viene vagliata prima del miscelatore, un operatore che può stare lontano dal miscelatore, e un dispositivo che può aggiungere materiale mentre il miscelatore continua a miscelare.

Come funziona il meccanismo

Ingresso e vagliatura

Il dispositivo è un corpo scatolare (1) poggiato su colonne di supporto (32). Il materiale viene versato nell'imbuto di alimentazione (2) nella parte superiore, passa attraverso un'apertura di alimentazione (3) chiusa da un deflettore (4) e si deposita sul vaglio vibrante (20). La rete del vaglio (21) è inserita in una scanalatura (25) sul fondo del telaio del vaglio, in modo che la rete possa essere sostituita per modificare la dimensione del taglio. Uno sportello del vaglio (26) si apre in modo che il residuo rimasto sulla rete - i grumi - possa essere estratto.

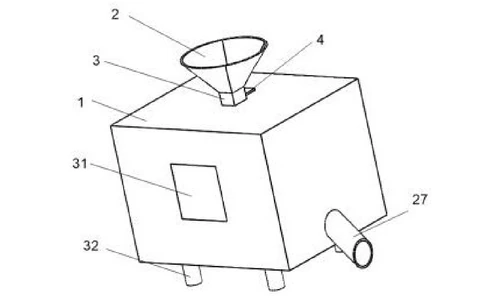

Overall structure of the feeding device
Figura 1 - struttura complessiva del dispositivo di alimentazione

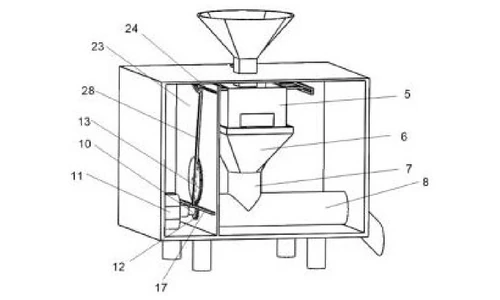

Internal structure of the feeding device
Figura 2 - struttura interna del dispositivo di alimentazione

Un motore, due lavori: trasporto e scuotimento

Il motore (11) fa girare un albero rotante (10) tramite un giunto. L'albero aziona un albero a vite (9) all'interno del tubo orizzontale (8) - l'operazione di trasporto - e trasporta un pignone (12) che si ingrana con un ingranaggio grande (13) sopra di esso - l'operazione di scuotimento. Un perno cilindrico (14) fissato sull'ingranaggio grande scorre in una scanalatura rettangolare (16) di una prima biella (15), la cui estremità inferiore è incernierata su una traversa (17) come coppia rotante. Mentre l'ingranaggio gira, il perno fa oscillare la biella e una seconda biella (18) trasmette tale movimento a un cursore (19). Il moto rotatorio dell'ingranaggio viene così convertito nel moto alternativo del cursore, e il cursore scuote il vaglio.

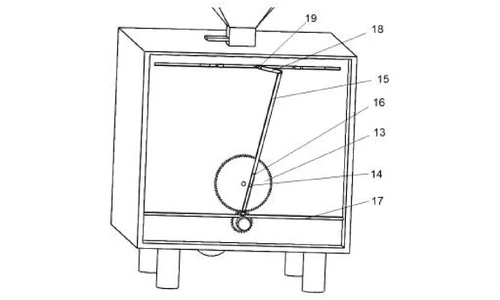

Linkage mechanism that converts gear rotation into screen vibration
Figura 3 - il meccanismo di collegamento

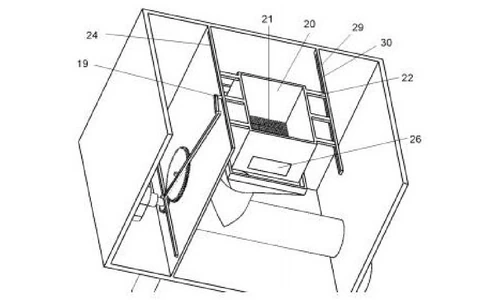

Vibrating screen assembly
Figura 4 - il gruppo vaglio vibrante

Movimento stabile del vaglio

Il vaglio poggia su sei maniglie del vaglio (22). Il cursore agisce sulla maniglia centrale destra, mentre l'estremità sinistra di ogni maniglia scorre in una scanalatura trasversale (30) su una traversa (29); il cursore stesso scorre nella scanalatura di scorrimento (24) di una piastra divisoria (23). La specifica attribuisce a questa disposizione il merito di mantenere la vibrazione del vaglio stabile, e protegge anche l'operatore: tutte le parti in movimento sono all'interno della scatola, che dispone di uno sportello laterale (31) per l'ispezione e la rimozione dei residui.

Trasporto nel miscelatore

La polvere vagliata cade attraverso un imbuto quadrato (6) e un tubo verticale (7) nel tubo orizzontale (8). Lì l'albero a vite rotante (9) la spinge lungo fino alla bocca di scarico (27), che conduce nel miscelatore sottostante. Poiché il materiale viene trasportato meccanicamente e il vaglio non necessita di un vibratore separato, il dispositivo può alimentare il miscelatore mentre la miscelazione è in corso.

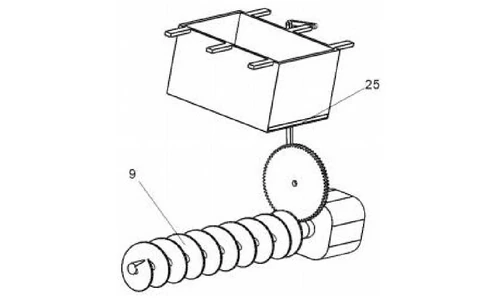

Screw conveyor shaft inside the horizontal pipe
Figura 5 - l'albero del trasportatore a vite

Vantaggi dichiarati

Vantaggio Meccanismo responsabile
Agglomerati rimossi prima che raggiungano il miscelatore Vaglio vibrante sopra il percorso di trasporto
Vibrazione semplice ed economica Meccanismo a ingranaggi e due bielle azionato dal motore del trasportatore stesso
Alimentazione mentre il miscelatore è in funzione Trasporto meccanico attraverso tubi verticali e orizzontali fino alla bocca di scarico
L'operatore rimane lontano dal miscelatore in funzione Scatola chiusa con imbuto di alimentazione lato operatore e scarico controllato
Facilità di manutenzione e rimozione dei residui Rete sostituibile, sportello del vaglio e sportello laterale della scatola
Movimento di vagliatura stabile Sei maniglie per vaglio con il cursore che agisce sulla maniglia centrale destra

Come si confronta con il caricamento manuale del miscelatore

Le materie prime in polvere si agglomerano durante lo stoccaggio: i grumi incrostati riducono la qualità della miscelazione e i grumi induriti possono persino rompere il miscelatore. Il caricamento manuale espone inoltre l'operatore a una macchina in funzione. Questo dispositivo invece vaglia e trasporta.

Dimensione Approccio convenzionale Questo design brevettato
Controllo dei grumi La polvere incrostata raggiunge l'agitatore Il vaglio vibrante rimuove gli agglomerati sopra il percorso di trasporto
Sicurezza dell'operatore Caricamento manuale accanto a un miscelatore in funzione Scatola chiusa con imbuto di alimentazione lato operatore e scarico controllato
Azionamento Apparecchiatura di scuotimento separata da acquistare e mantenere Il motore del trasportatore aziona anche il vaglio tramite un meccanismo a ingranaggi e due bielle

Dove viene utilizzata oggi questa tecnologia

Questo brevetto copre la fase di alimentazione pre-miscelatore della linea di preparazione dello slurry di TOB. Vagliare prima, poi trasportare - senza alcun vibratore separato da acquistare o mantenere - è il modo in cui le nostre apparecchiature di alimentazione proteggono i grandi miscelatori dalle materie prime incrostate.

Richieste relative alle apparecchiature: richiedi un preventivo

Domande frequenti

Cosa copre il brevetto CN215506637U?

Copre un dispositivo di alimentazione per miscelatori su larga scala: una scatola con un imbuto di alimentazione superiore, un vaglio vibrante scosso meccanicamente che rimuove gli agglomerati e un trasportatore a coclea che consegna la polvere vagliata fuori da una porta di scarico nel miscelatore. Il vaglio viene scosso da un meccanismo a ingranaggi e bielle azionato dallo stesso motore che fa girare l'albero della coclea.

Perché vagliare la materia prima prima della miscelazione?

Le materie prime solide e in polvere si incrostano durante lo stoccaggio. I grumi riducono la qualità della miscelazione e i grumi induriti possono danneggiare il miscelatore stesso. Vagliarli prima che il materiale entri nel miscelatore è il pre-trattamento richiesto dalle specifiche.

Come viene fatto vibrare il vaglio senza un vibratore separato?

Il motore del trasportatore aziona un albero che porta sia l'albero della coclea che un pignone. Il pignone fa girare un grande ingranaggio e un perno cilindrico sull'ingranaggio fa oscillare un meccanismo a due bielle che fa muovere un cursore in modo alternato: così la rotazione dell'ingranaggio viene convertita nella vibrazione alternata del vaglio con pochissime parti.

Il dispositivo può alimentare il miscelatore mentre la miscelazione è in corso?

Sì. Il materiale viene vagliato all'interno di una scatola chiusa e trasportato meccanicamente attraverso tubi fino alla porta di scarico, quindi l'operatore non sta accanto al miscelatore in funzione e l'alimentazione non richiede l'arresto del miscelatore.

Come vengono rimossi i grumi e i residui dal vaglio?

Il vaglio vibrante ha uno sportello per estrarre i residui rimasti dopo la vagliatura e la rete stessa è inserita in una scanalatura sul fondo del telaio del vaglio in modo da poter essere sostituita. Uno sportello laterale sulla scatola consente l'accesso alle parti interne.

Il brevetto CN215506637U è ancora in vigore?

Sì. È attivo, depositato il 9 settembre 2021 e concesso il 14 gennaio 2022, con scadenza prevista il 9 settembre 2031, ed è stato citato da 1 brevetto successivo.

Specifiche complete e disegni: CN215506637U su Google Patents
