Sigillatrice da laboratorio per batterie con stampo a cambio rapido

Una pressa di sigillatura compatta, adatta all'uso in glove box, per campioni di batterie da R&D: lo stampo superiore si sostituisce tramite un tenone filettato e una spina, mentre il supporto dello stampo inferiore scorre verso l'esterno per la pulizia.

Descrizione completa e disegni: CN215451487U su Google Brevetti

Realizzare un campione da ricerca non è lo stesso lavoro di realizzare una cella di produzione. Una sigillatrice da laboratorio per batterie lavora su piccoli lotti di materiali sperimentali - spesso all'interno di una glove box - e deve adattarsi ogni volta che il campione cambia. La descrizione specifica francamente lo stato della tecnica anteriore: i dispositivi di sigillatura sui sigillatori da laboratorio erano molti e svariati, e sigillare un tipo diverso di batteria significava staccare e reinstallare la scanalatura di sigillatura dello stampo corrispondente, un'operazione definita sconveniente e difficoltosa.

CN215451487U elimina questo inconveniente. Lo stampo di sigillatura superiore è trattenuto da un tenone filettato bloccato da una spina, quindi può essere svitato e sostituito in pochi istanti; il supporto dello stampo inferiore poggia su una piastra scorrevole e si estrae lungo delle guide per l'installazione e la pulizia; infine, un dispositivo di supporto protegge la piastra scorrevole quando la pressa lavora con forza elevata.

Informazioni sul brevetto

Numero di pubblicazione CN215451487U
Numero di domanda CN202122023872.8U
Titolo (originale) 一种可自由更换封口装置的电池封口机 (Lab Battery Sealing Machine with Quick-Change Die)
Inventori Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Assegnatario attuale XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - l'ente registrato di TOB NEW ENERGY
Data di deposito 26 agosto 2021
Data di concessione 7 gennaio 2022
Tipo di documento Modello di utilità (codice tipo U)
Stato giuridico Attivo
Scadenza prevista 26 agosto 2031
Disegni 5 figure
Registro ufficiale CN215451487U su Google Brevetti
Proprietà.TOB NEW ENERGY detiene questo modello di utilità concesso. È stato depositato presso l'entità cinese registrata dell'azienda (riportata nel codice sorgente della pagina e nei dati strutturati) ed è co-inventato da Dany Huang (Zhengyao Huang) e Tobey Chen.
Informazioni sui titoli e sulla terminologia in questa pagina.Il titolo inglese sopra riportato è una traduzione revisionata da esseri umani dal team di ingegneria di TOB NEW ENERGY, standardizzata sulla terminologia utilizzata in tutta la nostra linea di attrezzature; non è una traduzione automatica. Il titolo e le rivendicazioni originali in cinese costituiscono il testo autorevole: un lettore che confronta questa pagina con Google Patents potrebbe notare differenze nella formulazione proprio perché il registro pubblico ivi presente è tradotto automaticamente. Le figure e le descrizioni dei meccanismi in questa pagina sono tratte dalle specifiche e dalle rivendicazioni cinesi, non da una loro traduzione.
Una nota sul tipo di brevetto.Questo è un modello di utilità cinese, che protegge la struttura meccanica di un dispositivo piuttosto che una formulazione chimica o un processo. I modelli di utilità hanno una durata di dieci anni e vengono esaminati per novità e applicabilità pratica. Ciò che segue è quindi una descrizione strutturale: le rivendicazioni definiscono un apparato e le specifiche non pubblicano dati sulle prestazioni misurate. Eventuali valori di forza di pressatura o pressione per le macchine di produzione di TOB provengono dalle nostre schede tecniche, non da questo documento di brevetto.

Il problema di produzione che questo brevetto risolve

Ogni tipo di campione richiede la propria matrice.Una sigillatrice da laboratorio viene utilizzata per realizzare campioni di ricerca e sviluppo di materiali per batterie. Diversi tipi di batterie necessitano di diverse scanalature di sigillatura, quindi una macchina che non può cambiare rapidamente le matrici passa la maggior parte del tempo a essere riattrezzata invece che a sigillare.

Il cambio e la pulizia sono complicati.La scanalatura della matrice deve essere staccata e reinstallata a mano, e una matrice di sigillatura che non può essere estratta dalla macchina è difficile da pulire correttamente tra un utilizzo e l'altro.

Le presse da laboratorio devono resistere a forze di pressatura reali.La sigillatura dei campioni richiede comunque forza e le specifiche avvertono che una pressione eccessiva può danneggiare una piastra scorrevole o addirittura incrinarla. Il brevetto risponde a tutti e tre i punti: cambio rapido della matrice, una stazione della matrice inferiore estraibile e un dispositivo di supporto che assorbe il carico.

Come funziona il meccanismo

La macchina è costruita come una piccola pressa su una base, con la stazione della matrice su una slitta davanti al pistone e i controlli di pressione sul corpo sottostante. La Figura 1 mostra la struttura complessiva; la Figura 2 ingrandisce la parte A dell'area di pressatura; la Figura 3 mostra il dispositivo di supporto; le Figure 4 e 5 mostrano come sono montate le matrici superiore e inferiore.

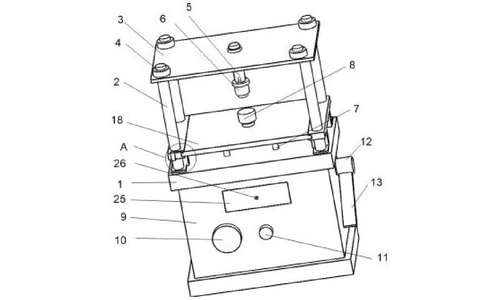

CN215451487U Figure 1 - overall structure of the battery sealing machine
Figura 1 - struttura complessiva della sigillatrice per batterie

Telaio della pressa e pistone

Una colonna di supporto è fissata sopra la base della macchina e un banco di stampaggio è collegato in modo mobile sopra la colonna tramite un bullone. Una colonna di stampaggio pende dal fondo del banco di lavoro e sostiene la matrice di sigillatura superiore. Sotto la base si trova il corpo della macchina: la sua parte anteriore ospita il manometro e la valvola di regolazione della pressione, e il suo lato destro ospita la sede dell'interruttore di pressatura con la leva di pressatura. Un cassetto con maniglia è montato sul corpo per riporre le matrici di sigillatura.

Matrice di sigillatura superiore a cambio rapido

L'estremità inferiore della colonna di stampaggio presenta un foro cilindrico con una filettatura interna. La matrice di sigillatura superiore porta un sporgenza cilindrica con una filettatura esterna sulla parte superiore. La matrice viene avvitata nella colonna ed entrambe le parti presentano fori rotondi allineati attraverso i quali viene inserito un perno cilindrico. Il perno blocca il giunto filettato impedendogli di allentarsi o ruotare durante la pressatura. Per sostituire la matrice, l'operatore estrae il perno e svita la matrice: le specifiche indicano che è proprio questo a rendere la matrice di sigillatura superiore sostituibile e facile da smontare.

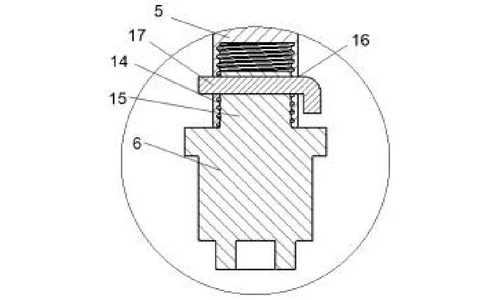

CN215451487U Figure 4 - stamping column with the upper sealing die
Figura 4 - cooperazione tra la colonna di stampaggio e la matrice di sigillatura superiore

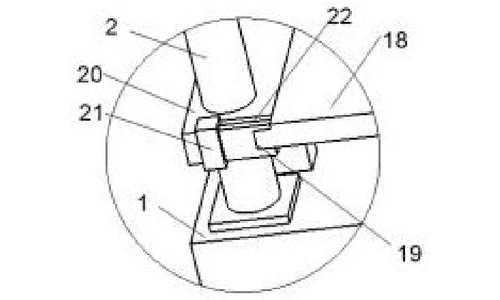

CN215451487U Figure 2 - enlarged structure of part A of Figure 1
Figura 2 - struttura ingrandita della parte A della Figura 1

Stazione della matrice inferiore estraibile

Sopra la base della macchina si trova il dispositivo di supporto; sopra di esso scorre una piastra scorrevole montata su guide, e le guide sono sostenute da un telaio di supporto che attraversa la colonna di supporto e condivide parte del carico di pressatura. Il dispositivo di fissaggio della matrice inferiore - una sporgenza circolare con una scanalatura ad anello che accoglie il cilindro cavo sul lato inferiore della matrice di sigillatura inferiore - è montato sulla piastra scorrevole. Un bullone del blocco di scorrimento sul telaio di supporto scorre in una piccola scanalatura per limitare e posizionare la piastra scorrevole. Poiché l'intero supporto della matrice inferiore poggia su una slitta, può essere estratto lungo la piastra per l'installazione e la pulizia della matrice.

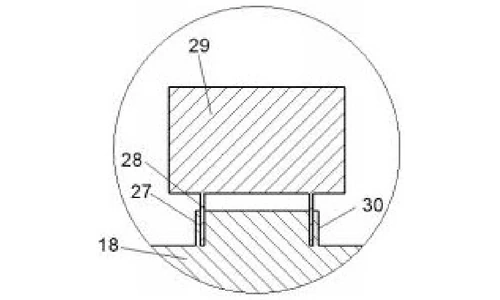

CN215451487U Figure 5 - mounting of the lower sealing die
Figura 5 - montaggio della matrice di sigillatura inferiore

Dispositivo di supporto sotto la slitta

Il dispositivo di supporto è costituito da una piastra di supporto e quattro colonne di supporto le cui estremità inferiori sono incorporate nella base della macchina. Insieme al telaio di supporto che attraversa la colonna di supporto, assorbe parte della forza di pressatura. Le specifiche attribuiscono a questa disposizione la prevenzione di danni o crepe alla piastra scorrevole sotto pressione eccessiva.

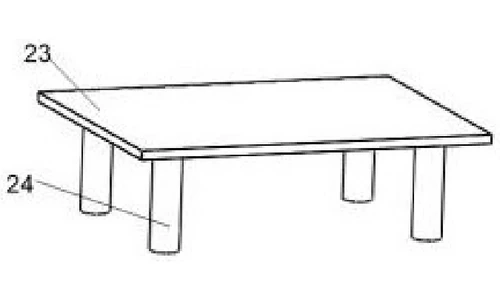

CN215451487U Figure 3 - structure of the support device
Figura 3 - struttura del dispositivo di supporto

Sequenza operativa come pubblicata

Lo sperimentatore osserva il manometro e regola la valvola di regolazione sulla pressione prescritta dall'esperimento. Il cilindro cavo della matrice di sigillatura inferiore viene inserito nella scanalatura ad anello della sporgenza circolare sulla piastra scorrevole, e la matrice di sigillatura superiore viene avvitata sulla colonna di stampaggio e bloccata con il perno cilindrico. Il materiale della batteria da sigillare viene posizionato sulla matrice inferiore e premendo la leva della pressa si completa la sigillatura.

Vantaggi dichiarati

Vantaggio Meccanismo responsabile
Matrice superiore sostituibile e facile da smontare Perno cilindrico filettato più bloccaggio con spina cilindrica
Installazione e pulizia della matrice agevoli Piastra scorrevole e guide consentono l'estrazione del dispositivo di fissaggio della matrice inferiore
Piastra scorrevole protetta da pressione eccessiva Dispositivo di supporto (piastra di supporto con quattro colonne di supporto integrate) e telaio di supporto con ripartizione del carico
Forza di pressatura controllata e ripetibile Manometro e valvola di regolazione della pressione sul corpo macchina

Confronto con le sigillatrici da laboratorio a matrice fissa

Diversi tipi di campioni di batterie richiedono diverse matrici di sigillatura. Una sigillatrice la cui matrice non può essere cambiata rapidamente passa la maggior parte del tempo a essere riattrezzata invece di sigillare: il problema esatto che questo brevetto risolve.

Dimensione Approccio convenzionale Design di questo brevetto
Cambio matrice superiore Riattrezzaggio lento tra i tipi di campioni Perno filettato e spina per cambiare rapidamente la matrice superiore
Accesso alla matrice inferiore Difficile da raggiungere per la pulizia Piastra scorrevole e guide per estrarre la stazione della matrice inferiore
Controllo della pressa Forza impostata manualmente incoerente Manometro e valvola di regolazione con supporto di ripartizione del carico sotto la slitta

Dove viene utilizzata oggi questa tecnologia

Questo brevetto copre l'architettura a cambio rapido della matrice delle apparecchiature di sigillatura per batterie da laboratorio di TOB, la stessa famiglia di workstation utilizzata per crimpare e sigillare celle a bottone di ricerca e celle campione con matrici che si sostituiscono in pochi secondi.

Richieste relative alle apparecchiature: richiedi un preventivo

Domande frequenti

Cosa copre il brevetto CN215451487U?

Copre una sigillatrice per batterie da laboratorio utilizzata per realizzare campioni di R&S di materiali per batterie, compatta per il funzionamento in glove-box e con una speciale struttura a pressa idraulica. Le sue caratteristiche principali sono una matrice di sigillatura superiore rapidamente sostituibile, un dispositivo di fissaggio della matrice inferiore montato su una piastra scorrevole che può essere estratta per l'installazione e la pulizia della matrice, e un dispositivo di supporto che previene danni da pressione alla piastra scorrevole.

Perché una matrice a cambio rapido è importante su una sigillatrice da laboratorio?

Diversi tipi di batterie richiedono diverse scanalature di sigillatura della matrice. Sulle sigillatrici da laboratorio precedenti, la scanalatura corrispondente doveva essere staccata e reinstallata per ogni tipo di batteria, il che nella specifica viene descritto come scomodo e problematico. L'attrezzatura a cambio rapido consente all'operatore di cambiare le matrici e tornare a sigillare i campioni.

Come viene fissata la matrice di sigillatura superiore in modo che possa essere cambiata rapidamente?

La colonna di stampaggio ha un foro cilindrico con una filettatura interna all'estremità inferiore, e la matrice di sigillatura superiore ha una sporgenza cilindrica con una filettatura esterna sulla parte superiore. La matrice viene avvitata nella colonna e una spina cilindrica viene inserita attraverso fori rotondi allineati in entrambe le parti, bloccando il giunto. Rilasciare la spina e svitare la matrice completa il cambio.

Come viene pulita o sostituita la matrice di sigillatura inferiore?

Il dispositivo di fissaggio della matrice inferiore è montato su una piastra scorrevole che scorre su guide sopra il dispositivo di supporto. L'intero supporto può essere estratto lungo la piastra scorrevole, il che rende l'installazione e la pulizia della matrice convenienti senza smontare la pressa.

Chi possiede il brevetto CN215451487U?

TOB NEW ENERGY detiene questo modello di utilità concesso. È depositato sotto la sua entità cinese registrata ed è stato co-inventato da Huang Zhengyao (Dany Huang) e Chen Lucai (Tobey Chen).

Il brevetto CN215451487U è ancora in vigore?

Sì. È attivo, depositato il 26 agosto 2021 con scadenza prevista il 26 agosto 2031.

Specifica completa e disegni: CN215451487U su Google Patents
