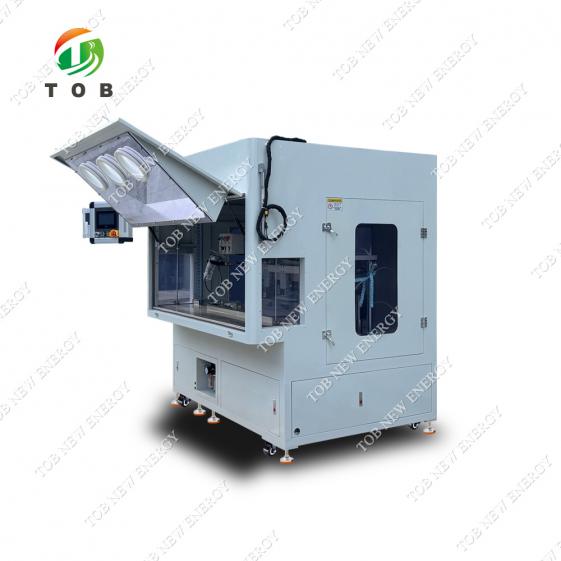

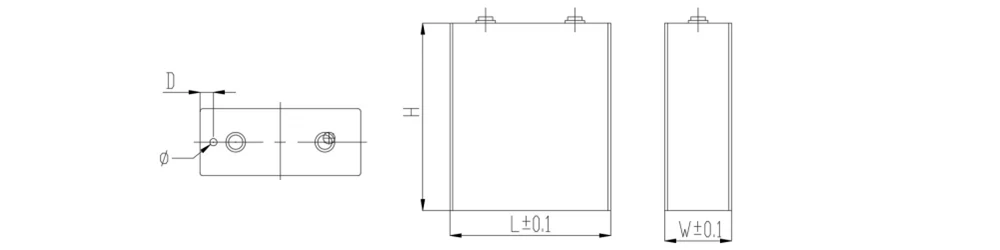

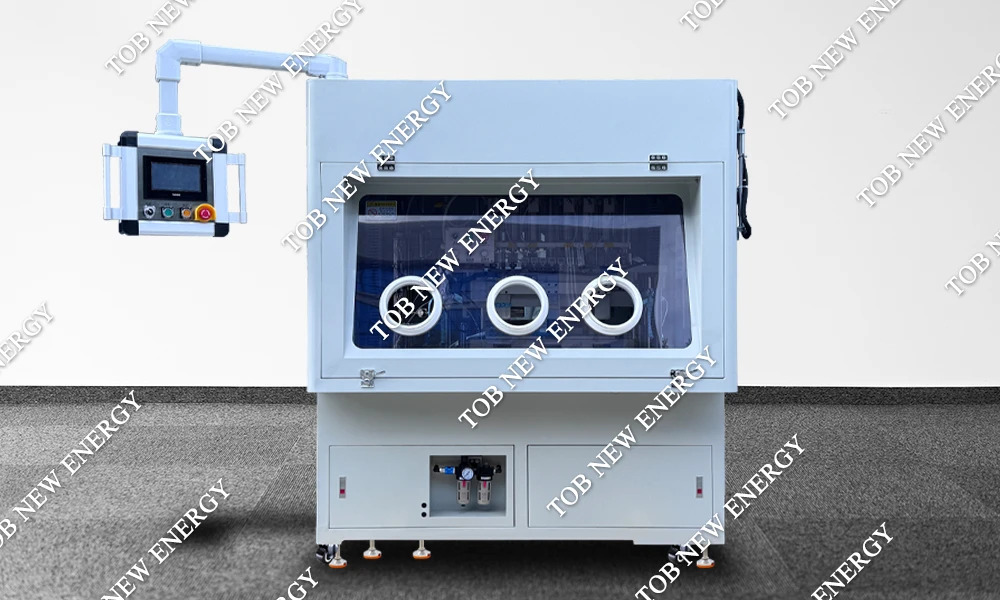

Macchina di riempimento a pressione uguale con elettrolita a cella prismatica

Macchina di riempimento a pressione uguale con elettrolita a cella prismatica

SPECIFICHE

La macchina di riempimento a pressione equivalente per elettroliti a celle prismatiche TOB-LKZYJ-06 è adatta al riempimento di celle prismatiche ed è compatibile con il riempimento primario e secondario. Le celle vengono scansionate e pesate manualmente, quindi inserite nell'attrezzatura per il riempimento automatico, con circolazione automatica ad alta e bassa pressione, e quindi rimosse manualmente dall'attrezzatura per il riempimento del liquido, scansionate e pesate. La batteria viene estratta manualmente dall'attrezzatura, scansionata e pesata dopo il riempimento. L'attrezzatura viene utilizzata in camera asciutta.

Primo riempimento:
Scansione e pesatura manuale, caricamento su dispositivi → Riempimento → Diffusione ciclica ad alta e bassa pressione → Estrazione manuale della batteria → Pesatura secondaria manuale, inserimento dei chiodi di formazione

Secondo ripieno:

Scansione e pesatura manuale, caricamento su dispositivi → Messaggio di interazione del sistema per ottenere gli ultimi dati di pesatura → Riempimento → Estrazione manuale della batteria → Inserimento manuale dei chiodi di formazione

Parametri tecnici principali

1. Modalità di riempimento: riempimento a pressione uniforme.

2. Precisione di riempimento dell'apparecchiatura: precisione ≤ 8 ‰ g

3. Specifiche della pompa di riempimento: pompa elettronica in ceramica a portata variabile (volume di iniezione del liquido a colpo singolo ≤ 15 g): un set.

4. Precisione della pompa di riempimento: volume di riempimento a colpo singolo 15 g ± 0,05 g

5. Modalità statica: statica multipla, pressurizzazione del vuoto, vuoto massimo -0,09 MPa

6. Tempo statico: impostazioni arbitrarie da 1 a 99 secondi (Nota: il tempo di pressione statica influisce direttamente sull'efficienza dell'apparecchiatura)

7. Precisione della pesatura elettronica: ± 0,1 g

8. Campo di pesatura elettronico: 8000 g

9. Tempo di cambio: non più di 30 minuti

10. Tasso di innesto delle attrezzature: > 98% (si riferisce al tasso di guasto causato dalle attrezzature, attrezzature, manutenzione regolare, preparazione pre-produzione, cambio di materie prime, ecc. non sono inclusi)

11. Prodotti di apparecchiature con tasso qualificato: ≥ 99,5%

Parametri di base

1. Configurazione dell'alimentazione: tensione: AC220V±10% 50Hz

2. Potenza: 3KW

3. Aria compressa: pressione: 0,5-0,7 mPa (5 kgf-7 kgf/cm2)

4. Consumo di aria compressa: 10 l/s dopo essiccazione, filtrazione e stabilizzazione della pressione.

5. Sorgente del vuoto: ≤-0,098 MPa, 20 L/S

6. Punto di rugiada ambientale: <-50 ℃ (deumidificatore fornito dal cliente)

7. Portante: requisiti di installazione del supporto a terra: > 500 kg / m 2

8. Peso dell'attrezzatura: circa 2,0 T.

9. Dimensioni dell'attrezzatura: 1500L × 1600W × 2050H (rispetto alle dimensioni reali)

Requisiti funzionali dell'attrezzatura

Modulo di scansione del codice: 1 set

*Scansione dinamica del codice, le informazioni vengono trasmesse automaticamente al computer superiore per la batteria e il riempimento del bundle uno a uno;

*Marca della pistola di scansione: Cina

*Scansione automatica del codice

*Può scansionare codici a barre e codici bidimensionali, codici orizzontali e codici verticali

*Scansione di prodotti difettosi, allarme automatico, elaborazione manuale

*Percentuale di successo del codice di scansione ≥ 99,9%

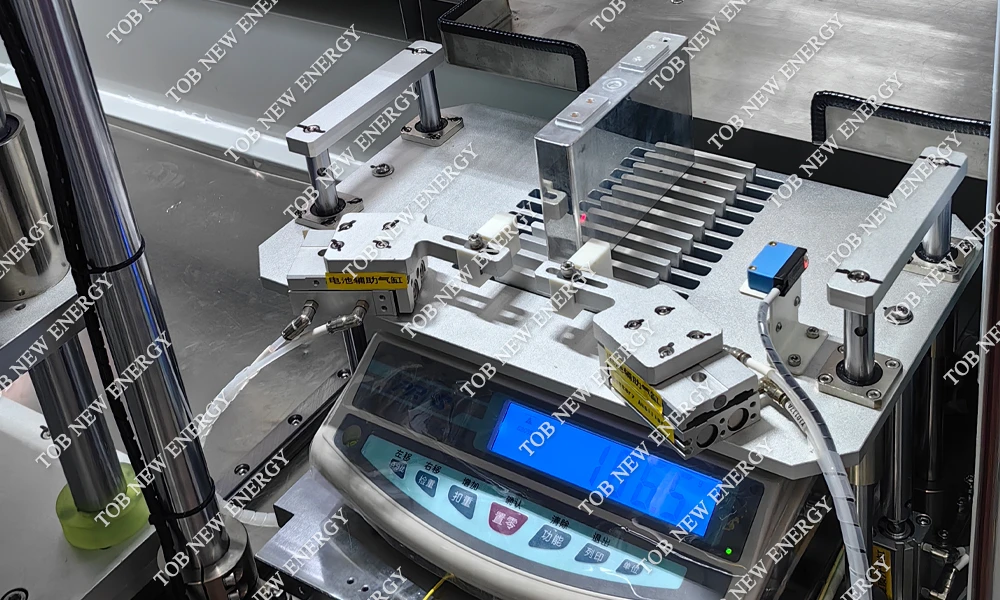

Modulo di pesatura: 1 set

*Precisione della bilancia elettronica: 0,1 g; portata 8000 g, la precisione dei pesi entro ± 0,005 g, prima e dopo la differenza di pesatura ± 0,03 g entro

*L'uso di una staffa di messa a terra indipendente, un allineamento ragionevole, l'uso di una piattaforma di contrappeso installata in modo indipendente per evitare interferenze da vibrazioni; blocco di contrappeso ≥ 20 kg

*Funzione di rilevamento della comunicazione autonoma in tempo reale:

*I dati di scansione e pesatura vengono immessi automaticamente nel computer host e corrispondono tra loro; dopo la pesatura, i dati vengono associati ed elaborati dal computer industriale e memorizzati nel database; i dati del sistema di pesatura vengono esportati tramite tabelle EXCEL, senza alcuna perdita di dati di pesatura.

*I dati di pesatura vengono salvati in una tabella EXCEL, senza alcuna perdita. Il peso pesato viene associato al codice a barre della cella della batteria e caricato nel sistema di tracciabilità dell'acquirente;

*Marca della bilancia elettronica: domestica, con azzeramento automatico ogni volta.

*Fornitura di pesi da 50 g per la taratura delle bilance elettroniche, con apposito spazio riservato ai pesi.

*La bilancia elettronica è dotata di un meccanismo antiurto.

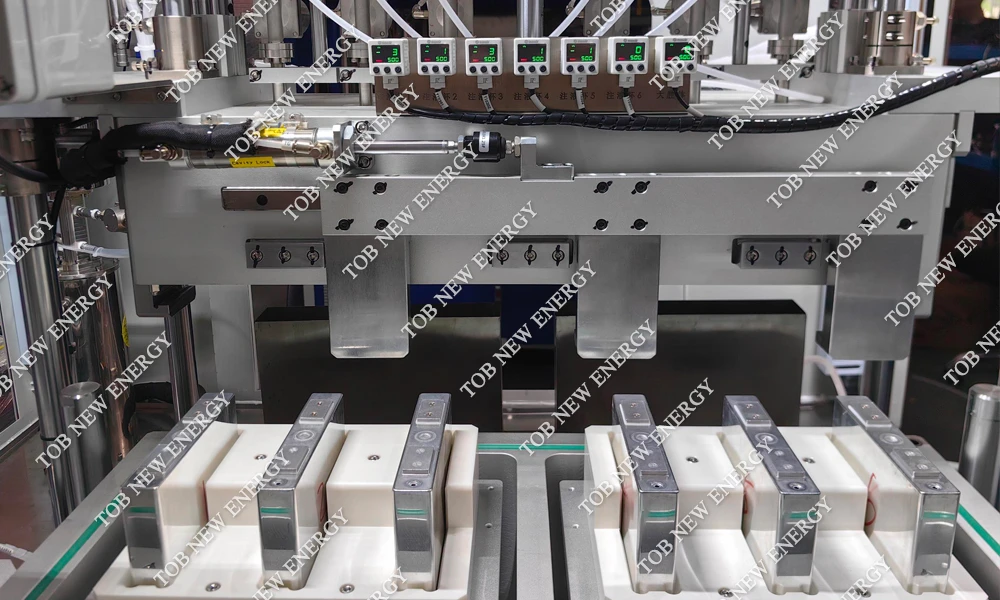

Meccanismo di riempimento: 1 set

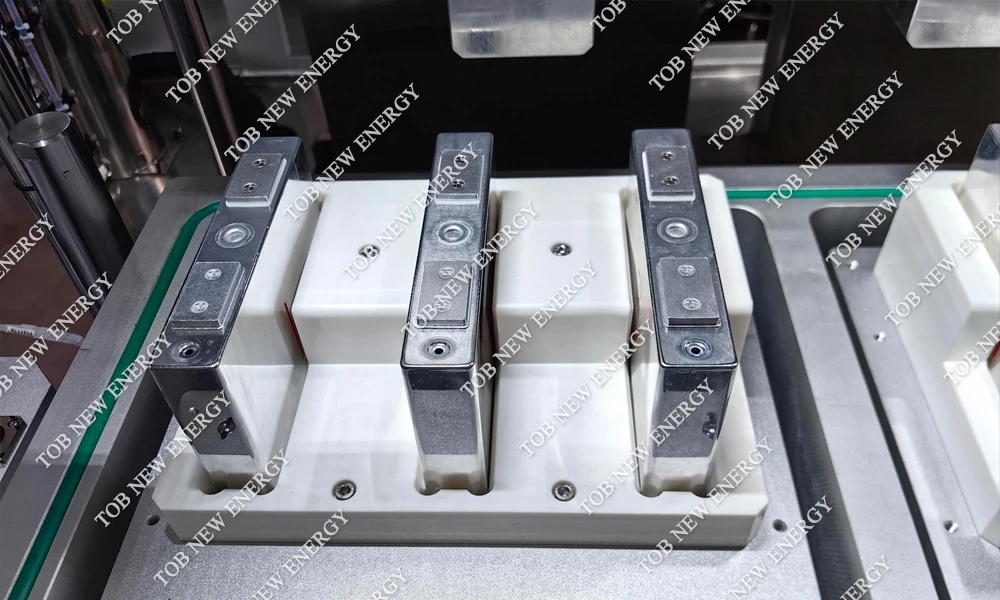

*Inserire manualmente il nucleo nel dispositivo (dispositivo uno su sei)

*Il dispositivo è posizionato tramite una guida di posizionamento. Cambio semplice senza necessità di regolazione.

*Il vacuometro è un vacuometro resistente alla corrosione

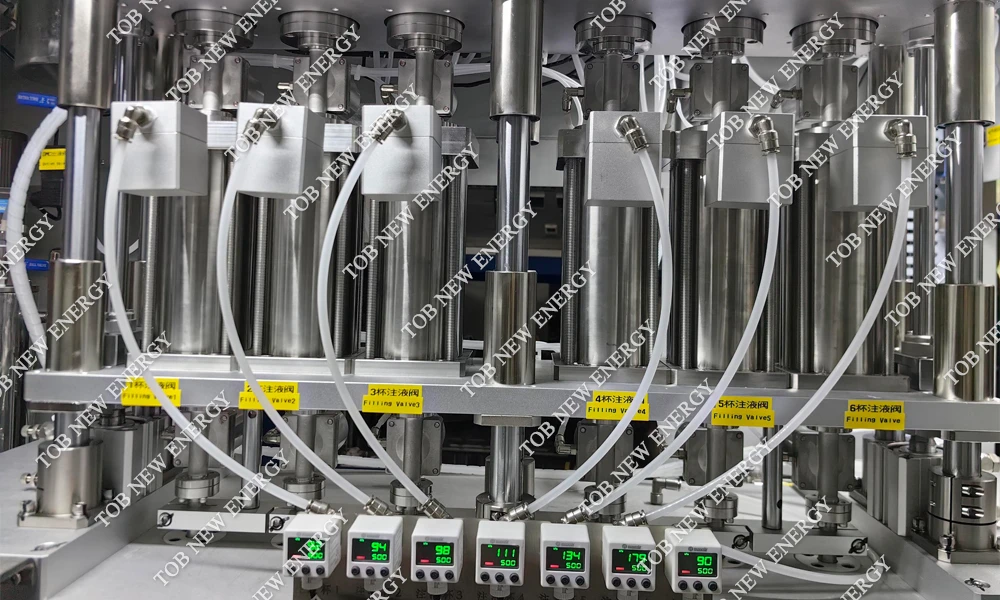

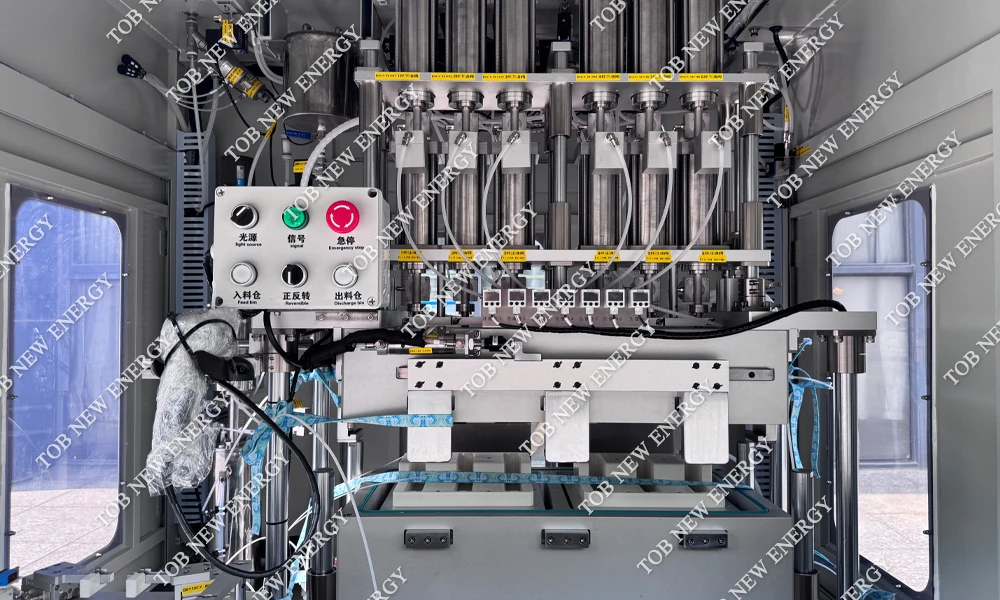

Meccanismo di riempimento: 1 set

*Un contenitore di riempimento corrisponde a una batteria.

*Regolazione dei parametri del volume di riempimento

*Modalità di riempimento a pressione uniforme.

*Sei set di tazze di riempimento e sei set di tazze di preparazione.

*Pulizia automatica della porta di riempimento e pulizia delle tazze di riempimento.

*Il materiale della tazza di riempimento è SUS316, il peso della tazza di riempimento è ≤750 g e la rugosità del braccio interno è ≤0,4 μm.

*Precisione di allineamento della bocca di riempimento del liquido e dell'ugello di riempimento del liquido ± 0,5 mm.

*Volume di riempimento regolabile: 0-750 g, può essere regolato automaticamente in base all'impostazione del peso della batteria.

*Test di conservazione della pressione della cavità: soddisfare le condizioni di 0,8 MPA, tasso di perdita del sistema ≤ 1,0 KPA/MIN.

*Completa automaticamente il vuoto della batteria, riempimento, vuoto ≤ -95KPA, vuoto regolabile

*Supporta la produzione di singole celle

*Dotato di pompa di riempimento a testa singola variabile.

*Durante il riempimento secondario, il sistema deve disporre di una funzione di controllo a circuito chiuso, che regoli automaticamente i parametri della pompa di riempimento in base alle informazioni prima e dopo la pesatura e il riempimento e interagisca con le informazioni del riempimento primario per ottenere i dati di pesatura precedenti e garantire che la quantità totale di elettrolita trattenuta nella batteria rimanga invariata.

*Configurazione della valvola proporzionale per pressurizzare o depressurizzare la camera e controllo graduale della pressurizzazione e depressurizzazione della camera tramite il programma per garantire che la batteria non si deformi.

*Se la camera non riesce a raggiungere la pressione impostata durante l'aspirazione e la pressurizzazione, deve spegnersi e attivare automaticamente un allarme.

*Dopo lo spegnimento dell'apparecchiatura a causa di un'interruzione di corrente o di un'interruzione del gas, la cavità, le tubazioni del vuoto e le tubazioni pressurizzate devono essere autobloccanti.

* Il sistema di tubazioni di riempimento dell'elettrolita deve essere sigillato, il dissipatore deve essere di tipo shunt.

*Ogni corpo valvola di configurazione della tubazione indipendente commuta il vuoto o l'elettrolita.

* Ogni configurazione del tubo del vuoto è dotata di un vacuometro digitale, il cui intervallo soddisfa il rilevamento di -100 KPA.

*Il tubo del vuoto che entra nella camera è realizzato in SUS304 (grado alimentare, rugosità superficiale ≤ 0,8μ).

*La tazza è dotata di una valvola conica per controllare la commutazione delle linee del liquido e del gas, mentre il fondo della tazza è dotato di un ugello di smontaggio rapido per il riempimento del liquido.

*Configurazione del meccanismo di raccolta del liquido residuo per soddisfare contemporaneamente l'ugello di riempimento del corpo della tazza del liquido per raccogliere il liquido residuo, l'ugello di riempimento e le parti del liquido residuo del design non sigillante.

*Il design dell'ugello di riempimento del liquido deve soddisfare i seguenti requisiti: tenuta con il gradino del foro di riempimento del liquido della batteria durante il riempimento del liquido.

*Materiale dell'ugello di riempimento: EPDM, tutte le guarnizioni statiche adottano O-ring, materiale: EPDM.

Meccanismo di riempimento del serbatoio: 1 set

*Il sistema comprende la filtrazione degli elettroliti, la rimozione delle bolle e lo stoccaggio.

*Hardware del sistema: filtro, serbatoio di rimozione delle bolle (più agitazione), serbatoio di stoccaggio del liquido, pompa di riempimento, tutti i materiali a contatto con l'elettrolita sono SUS316 e tutti i serbatoi sono dotati di sensori di rilevamento del livello del liquido.

*Davanti al serbatoio di degorgiamento dell'apparecchiatura è presente un filtro e la precisione di transizione è di 1 micron.

*Il serbatoio di stoccaggio del liquido e il serbatoio di rimozione delle bolle sono pressurizzati con azoto, fornito dal nostro impianto di azoto.

* Oltre al serbatoio a bolle, il serbatoio di stoccaggio del liquido è dotato di quattro sensori di limite alto e basso del livello del liquido (UU, UL, LU, LL), serbatoio di stoccaggio del liquido progettato con filtri elettrolitici ≥ 100 mesh (dimensione dei pori della mesh ≤ 74μm, SUS316)

*UU: Se la valvola di ingresso perde o il sensore UL è danneggiato, l'elettrolita aumenta e il livello del liquido raggiunge UU, l'allarme si interrompe.

*UL: Durante il rabbocco del liquido, si arresterà automaticamente quando il livello del liquido raggiunge UL,

*LU: Quando l'elettrolita di riempimento è consumato, il livello del liquido raggiunge LU e verrà ripristinato automaticamente.

*LL: Se il sensore LU è rotto, il livello del liquido raggiunge il livello LL e l'allarme si interrompe.

*La pompa di riempimento del liquido e il serbatoio di stoccaggio del liquido sono progettati in modo da essere vicini tra loro, riducendo così la lunghezza della tubazione di riempimento del liquido.

*La linea principale del vuoto è progettata con un filtro elettrolitico per impedire che l'elettrolito entri nella pompa del vuoto.

*Il serbatoio anti-gorgogliamento necessita di vuoto -90 KPA, mantenendo la pressione per 2 minuti.

*Il volume del serbatoio è di 20 litri.

*Tutte le tubazioni dei liquidi non possono essere piegate.

*Il volume di riempimento viene impostato tramite touch screen e regolato automaticamente.

* Valvola di precisione in ceramica con movimento rotatorio alternativo.

* Le guarnizioni statiche sono realizzate in EPDM.

Sistema di recupero del liquido residuo: 1 set

*Il serbatoio di raccolta del liquido residuo è realizzato in materiale SUS304.

*Sensore di livello del liquido, allarme automatico quando il livello del liquido è pieno.

Sistema di sicurezza antincendio: 1 set

*Le protezioni delle apparecchiature devono essere realizzate in materiali ignifughi.

*Piattaforma di attrezzature che utilizza una superficie cromata Q235 o una piastra in alluminio, quantità di ossidazione anodica superficiale e quindi stesura di una piastra in acciaio inossidabile dorata.

Sistema di controllo

*La macchina è controllata da un computer di controllo industriale e da un PLC come nucleo di controllo, mentre la testa è controllata da un modulo di controllo della temperatura per garantire il miglior effetto una tantum del prodotto.

*L'attrezzatura è dotata di macchine di processo up and down e di un'interfaccia di comunicazione (interfaccia Ethernet) con monitor centrale per facilitare il monitoraggio remoto e il controllo dello stato della macchina e delle impostazioni dei parametri.

*La macchina è dotata di un'unità di controllo industriale per leggere i dati del codice dalla pistola di scansione e i dati di pesatura prima e dopo il riempimento, per determinare se il volume di riempimento è NG o OK e per salvare i dati nel computer.

*I dati vengono caricati nel sistema MES in base ai requisiti dell'interfaccia MES.

*I dati vengono memorizzati localmente ed esportati automaticamente nella directory specificata in base al tempo di ciclo impostato e vengono memorizzati in una cartella in giorni (i dati sono gli stessi dei dati MES caricati, formando un backup locale).

*Se il caricamento fallisce a causa di un'interruzione della rete MES o per altri motivi, il software memorizzerà il file di caricamento non riuscito su disco. Quando l'interfaccia tornerà alla normalità, il caricamento avverrà automaticamente.

*I dati memorizzati localmente verranno esportati automaticamente nella directory specificata in base al tempo di ciclo impostato e verranno salvati nella cartella in giorni, riservandoli per una successiva espansione dell'interfaccia MES. In attesa che la Parte A fornisca i dettagli della connessione MES. Aggiornare il software di acquisizione dati del computer superiore.

Telaio fisso dell'intera macchina

*Adozione di saldature quadrate per rendere l'intera macchina stabile durante il funzionamento.

*La disposizione, il funzionamento e la manutenzione dell'attrezzatura sono conformi all'ergonomia e al personale è riservato spazio sufficiente per azionare e manutenere la macchina.

*Per la finestra di osservazione della cappa viene utilizzato plexiglass trasparente.

*Distribuzione ragionevole del piede, distribuzione complessiva nei quattro angoli dell'attrezzatura, il rinforzo locale deve essere disposto in modo ragionevole.

* Armadio elettrico attorno alla configurazione di una ventola di raffreddamento sufficiente, l'alimentazione elettrica delle ventole di tutte le apparecchiature deve essere indipendente, l'illuminazione dell'armadio elettrico, l'interruttore dell'aria indipendente dal circuito di illuminazione.

* L'attrezzatura all'interno del filo di allineamento per l'attrezzatura del canale del filo nell'anello di tenuta all'interno del territorio del materiale superiore e inferiore è dotata di un contenitore di transizione. Nel foro di uscita/scarico dell'aria di essiccazione, il diametro esterno è di 70.

I componenti principali e le funzioni dell'apparecchiatura:

Configurazione generale delle apparecchiature e standard

1. L'apparecchiatura è dotata di una macchina di processo superiore e inferiore e di un'interfaccia di comunicazione (interfaccia Ethernet) con il monitor centrale per facilitare il monitoraggio e il controllo a distanza dello stato della macchina e delle impostazioni dei parametri; tramite l'aritmetica automatica del sistema, il processo di riempimento del liquido della batteria può essere valutato automaticamente e i dati verranno salvati nel computer contemporaneamente;

2. Il colore dell'attrezzatura è grigio caldo 1C, standard internazionale.

3. L'intera apparecchiatura è dotata di griglia luminosa di sicurezza;

4. Gli interruttori dei pulsanti di arresto di emergenza sono installati nella parte anteriore e posteriore dell'apparecchiatura;

5. Tutte le parti del design sono in linea con il principio di funzionamento uomo-macchina, aspetto pulito e generoso;

6. circuiti delle apparecchiature, linee del gas verso un sistema unificato e ordinato

7. distanza dalla parete della macchina 100MM misurazione, rumore dell'apparecchiatura ≤ 80 db;

8. La scatola elettrica e le linee elettriche devono essere dotate di misure di protezione contro la corrosione elettrolitica; il tubo di riempimento deve utilizzare un tubo TFL bianco, gli altri tubi dell'aria devono utilizzare un tubo del gas PE bianco resistente alla corrosione; il cilindro deve essere dotato di un connettore per valvola di regolazione rapida in acciaio inossidabile; le parti mobili del filo devono utilizzare un filo di una marca nota, adatto al movimento alternativo;

9. Tutte le linee, le condutture e le linee aeree devono essere chiaramente etichettate;

10. L'apparecchiatura è conforme alle norme di sicurezza nazionali per le apparecchiature elettromeccaniche e alle norme e ai requisiti di sicurezza del nuovo codice di sicurezza della società energetica;

11. Allegati casualmente alle istruzioni operative cinesi e al manuale di manutenzione dell'attrezzatura;

12. Il venditore fornisce all'acquirente un elenco delle parti e dei disegni delle varietà di ricambio pertinenti;

13. Fornire un elenco delle parti soggette a usura, inclusi nome, numero di macchine, specifiche o disegni, marca e altre informazioni;

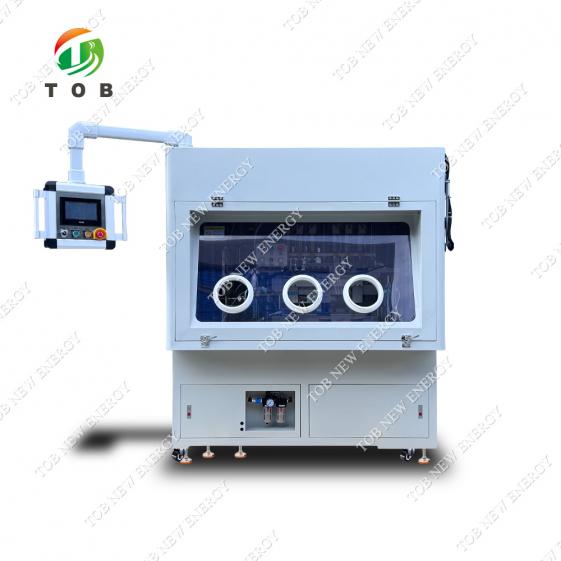

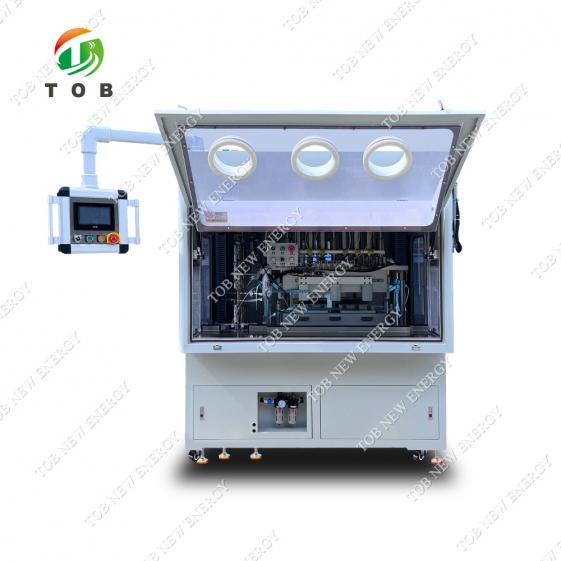

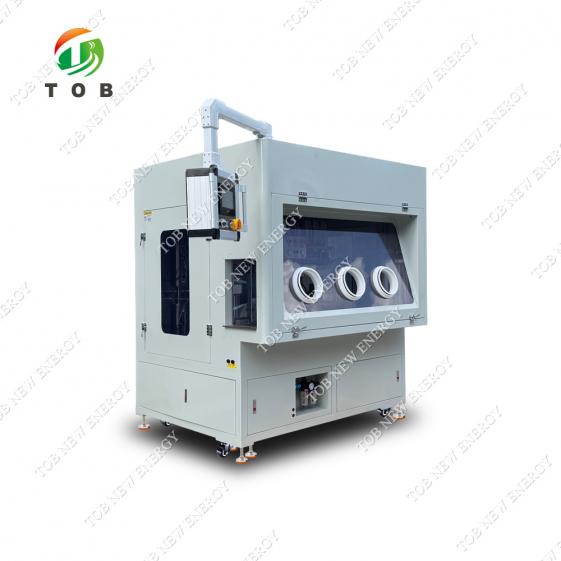

Esposizione del prodotto
