Marca:
TOB NEW ENERGYoggetto numero.:
TOB-GZK02-D1ordine (moq):
1Pagamento:
L/C, T/Torigine del prodotto:
Chinaporto di spedizione:

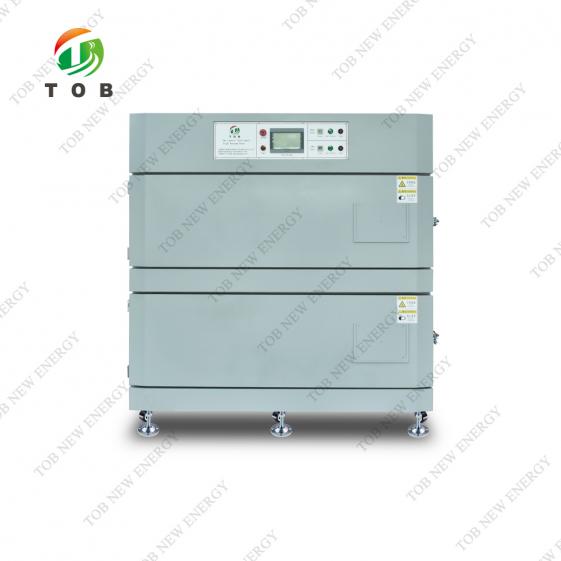

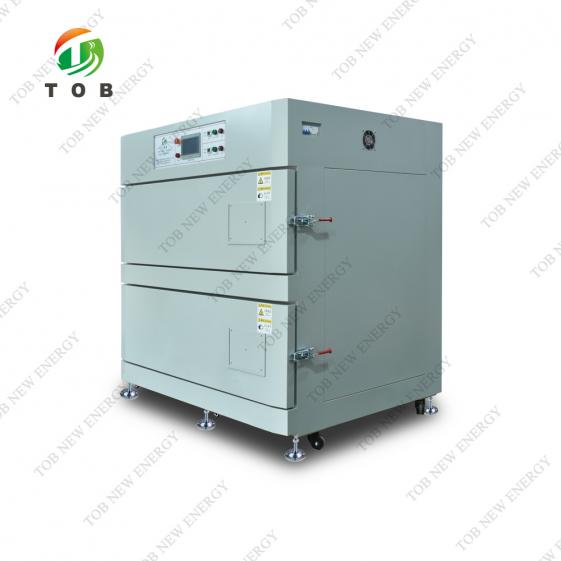

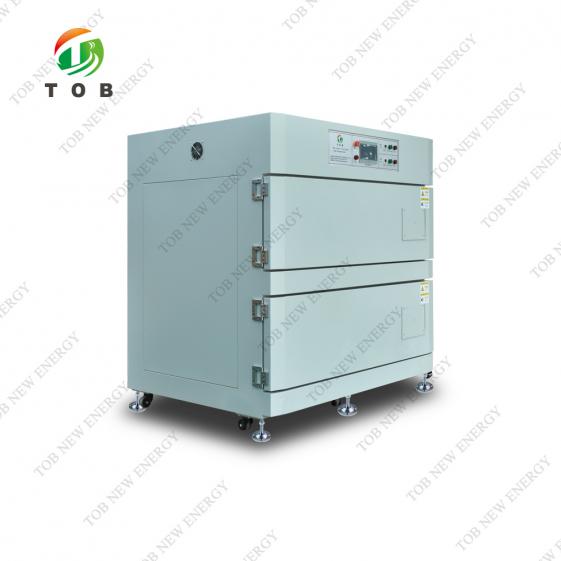

XIAMENForno ad alto vuoto a doppio strato
SPECIFICHE
Questo forno a doppio strato ad alto vuoto TOB-GZK02-D1 è utilizzato per apparecchiature di disidratazione ed essiccazione di celle ed elettrodi di batterie al litio. Rispetto ai forni convenzionali, offre i vantaggi di prestazioni stabili, alto vuoto, tempi di cottura brevi, buon effetto di disidratazione ed essiccazione, buona ritenzione della pressione, ecc. È combinato con una speciale unità ad alto vuoto e un sistema di raffreddamento per formare un'unità di cottura indipendente, che sostituisce il forno convenzionale.
Principio di funzionamento
Ogni macchina può funzionare a ciclo continuo; Processo di base: aprire la porta e inserire l'elettrodo nel forno, quindi impostare il tempo di riscaldamento, il tempo di vuoto e il tempo di azoto. Il sistema completerà automaticamente il riscaldamento e la ventilazione regolare in base ai parametri di tempo impostati per completare il processo di essiccazione.
Caratteristica del prodotto
|
Progettazione ad alto vuoto |
La cavità interna è realizzata mediante il processo di saldatura standard del recipiente a pressione, con elevata ritenzione del vuoto, lunga durata e nessuna deformazione |
|
Uniformità di temperatura stabile |
L'uniformità a temperatura costante è di ±2℃ |
|
Progettazione ragionevole dello spazio |
La dimensione della cavità interna può essere progettata in base alle dimensioni della batteria del cliente per migliorare l'efficienza dell'utilizzo dello spazio |
|
Precisione del controllo della temperatura |
Controllo della temperatura tramite modalità tiristore SSR+PID, piccola inerzia termica, buon effetto di controllo della temperatura |
|
Modalità di riscaldamento |
L'aria calda viene utilizzata per circolare all'esterno e all'interno della cavità, in modo che la temperatura all'interno e all'esterno della cavità del forno sia costante, e poi attraverso la radiazione termica e il trasferimento di calore, in modo da garantire l'uniformità della temperatura della cavità. Durante il raffreddamento, il tubo di riscaldamento viene chiuso, il calore all'interno viene dissipato attraverso la circolazione dell'aria e la velocità di raffreddamento viene accelerata. |
|
Sei protezioni di sicurezza |
Garantire la sicurezza operativa e l'affidabilità del prodotto |
|
Controllo automatico del programma |
Controllo del programma PLC per riscaldamento, pompaggio del vuoto, iniezione di azoto, possibilità di commutazione del funzionamento manuale/automatico, riscaldamento con temporizzazione automatica; basta impostare il tempo di riscaldamento, il tempo del vuoto, il tempo dell'azoto e il programma completa automaticamente il processo di cottura e ventilazione. |
|
Struttura del trasporto aereo interno |
Adotta un fluido magnetico per il trasporto aereo, caratterizzato da buone prestazioni di tenuta e resistenza alle alte temperature |
Struttura della scatola del forno
|
Dimensioni della cavità interna |
H 350 mm*L 1350 mm*P 600 mm*2 strati (a seconda del forno reale) |
|
Dimensioni complessive |
H 2000 mm*W 1800 mm* D 1400 mm (a seconda del forno reale) |
|
Materiale del guscio |
Lamiera di acciaio laminata a freddo A3, verniciatura a forno, colore bianco e grigio, arancione (personalizzabile) |
|
Materiale interno |
Tavola da trafilatura per l'industria dell'acciaio inossidabile, spessore: 4,0 mm |
|
Modo di aprire la porta |
Porta laterale singola |
|
Anello di tenuta interno |
Forma di fusione a stampo aperto O-ring in gomma siliconica, resistente alle alte temperature e alla corrosione |
|
Modalità di controllo |
Modalità di controllo automatico PLC, funzionamento touch screen |
|
Posizioni di riempimento del vuoto e dell'azoto e specifiche dell'interfaccia |
La posizione dell'interfaccia è sul retro del dispositivo; l'interfaccia del vuoto è KF40, l'interfaccia dell'aria secca è l'interfaccia del tubo dell'aria da 12 mm |
Controllo del vuoto e della temperatura
|
grado di vuoto |
Grado di vuoto della cavità a vuoto ≤ 10 Pa, grado di vuoto della cavità a pieno carico: 50 Pa -- 100 Pa, perdita d'aria per 24 ore ≤ 500 Pa |
|
Metodo di riscaldamento |
Adotta la doppia circolazione del vento interna ed esterna, la doppia fonte di calore interna ed esterna, la modalità di riscaldamento a doppio controllo tramite radiazione termica, conduzione termica, controllo del riscaldamento elettrico |
|
Struttura di riscaldamento esterna |
Aria circolante di tipo U, uscita aria sinistra, aspirazione aria destra, scarico laterale superiore e inferiore, per ottenere la costanza della temperatura |
|
Struttura di riscaldamento interna |
Viene adottato il principio del doppio condotto |
|
Controllo della temperatura di riscaldamento principale |
Precisione del controllo della temperatura entro ±0,5℃ |
|
Errore di temperatura all'interno della scatola |
±2℃ (scatola vuota, stato di temperatura costante) |
|
Intervallo di temperatura |
Temperatura ambiente +10℃~150℃ |
|
Velocità di aumento della temperatura |
Temperatura ambiente ~85℃≤30 minuti (pressione atmosferica, stato a vuoto, tempo impiegato dallo strumento per raggiungere la temperatura impostata) tempo di stabilità della temperatura nel forno 60-90 minuti (vuoto); |
|
Stato di aumento della temperatura |
La temperatura ambiente sale al valore impostato in uno stato curvilineo, dopo aver mantenuto una temperatura costante in uno stato rettilineo. |
|
Metodo di raffreddamento (opzione) |
Il sistema di raffreddamento dell'aria è collegato al condotto dell'aria esterna e il raffreddamento avviene alternativamente dal condotto dell'aria esterna del rivestimento interno. L'interno è raffreddato alternativamente tramite azoto sotto vuoto. |
|
Tempo di raffreddamento |
≤30 minuti (scatola vuota, 100℃~60℃), tempo di prova a pieno carico ≈120-150 min (dipende dalle dimensioni del prodotto) |
|
Temperatura superficiale della scatola |
La temperatura nel forno è di 100℃ e la temperatura superficiale è ≤ temperatura ambiente +15℃ |
|
Ogni strato opera in modo indipendente |
Riscaldarlo, aspirarlo, riempirlo di azoto |
Protezione di sicurezza
1. La protezione da sovratemperatura della cavità, quando la sovratemperatura interrompe automaticamente l'alimentazione;
2. Protezione da sovracorrente e cortocircuito del tubo di riscaldamento elettrico;
3. Protezione da sovracorrente e cortocircuito della ventola di circolazione interna;
4. Sistema di controllo della protezione da sovracorrente e cortocircuito;
5. Porta speciale antideflagrante, forte resistenza alla pressione; e ha la funzione di auto-scarico della sovrapressione;
6. Quando la cavità interna è sovraccarica, l'apparecchiatura può chiudere automaticamente l'ingresso di azoto e gas secco per risparmiare gas e ridurre la perdita di gas;
7. Impostare l'orario per la sveglia acustica e luminosa indipendente.

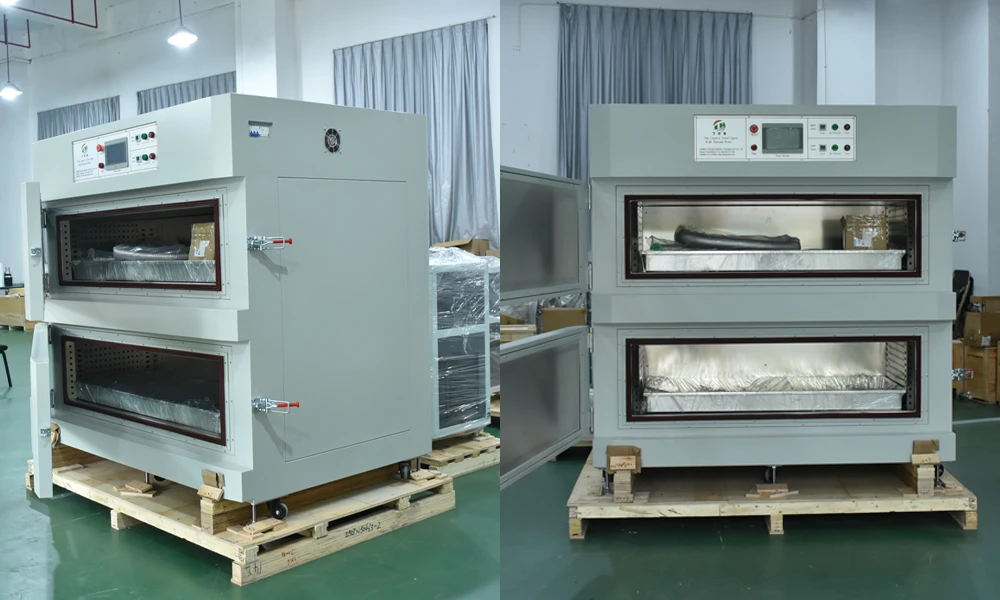

Esposizione del prodotto
