Saldatrice a ultrasuoni per metalli da 4000W per linguette della batteria | TOB-20K-4000W

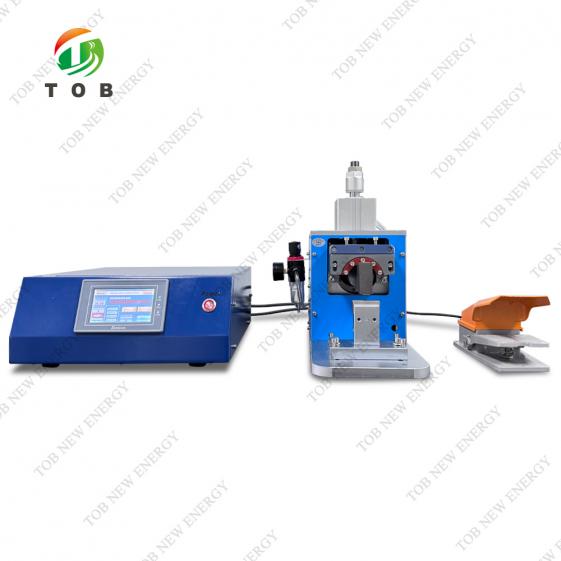

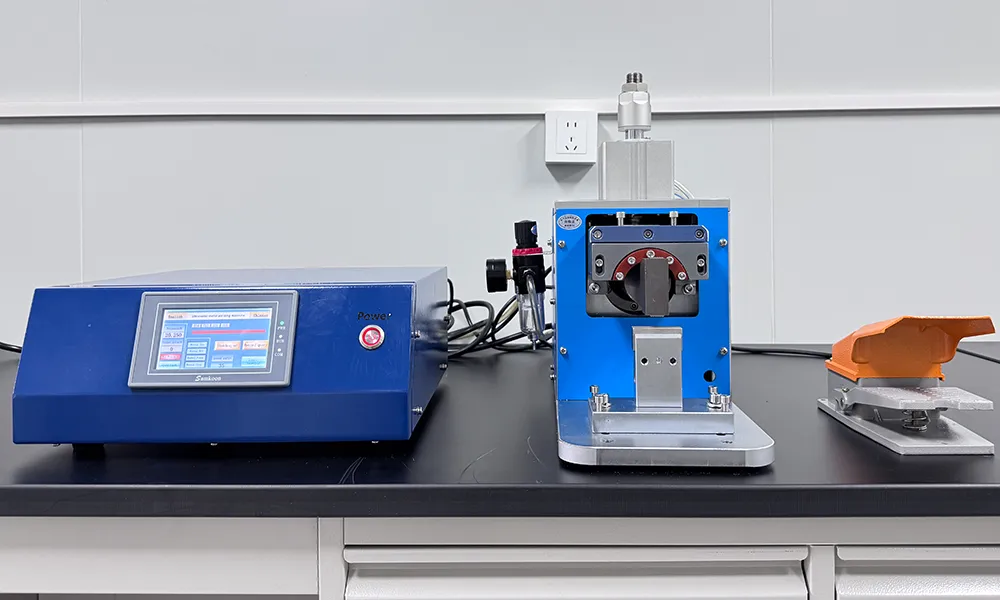

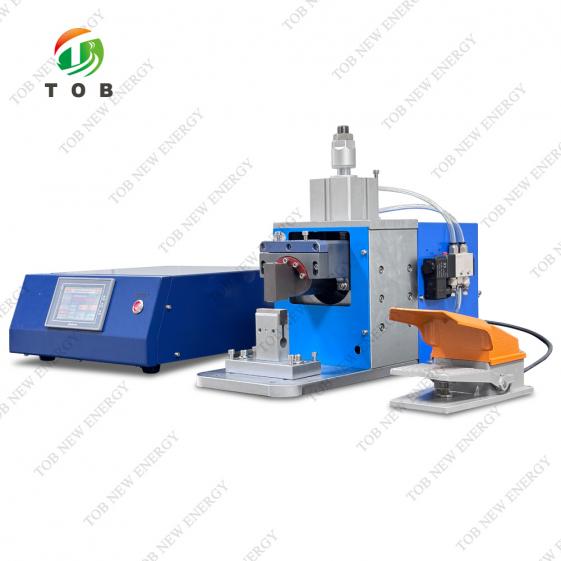

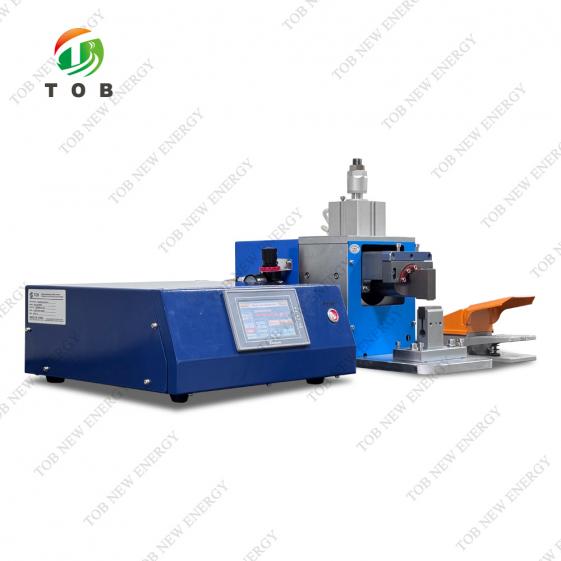

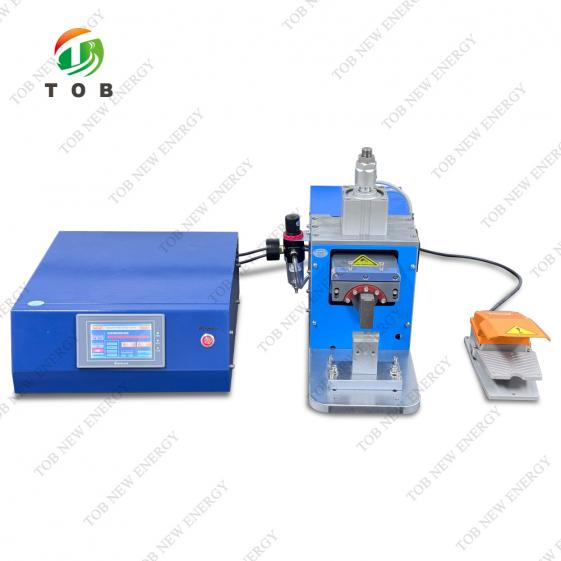

TOB-20K-4000W Macchina per saldatura ultrasonica dei metalli ad alta potenza da 20 kHz per la saldatura di linguette della batteria e fogli multistrato

Panoramica del prodotto e applicazioni ideali

Una macchina per saldatura ultrasonica dei metalli unisce pezzi metallici sottili dissimili senza materiale d'apporto, flussante o fusione massiva. La TOB-20K-4000W genera vibrazioni meccaniche ad alta frequenza da 20 kHz e le trasferisce attraverso un corno di saldatura lavorato con precisione sulla pila metallica sottoposta a pressione pneumatica controllata. La forza di taglio oscillante rompe gli ossidi superficiali e crea un legame metallurgico allo stato solido: pulito, rapido e senza zona termicamente alterata, spruzzi o elettrodi consumabili associati alla saldatura a resistenza o laser.

La TOB-20K-4000W è il modello ad alta potenza della serie TOB 20K, costruita attorno a un generatore ultrasonico completamente digitale importato dalla Germania che aziona uno stadio di uscita da 4000 W. Il generatore utilizza moduli di potenza IGBT e un circuito oscillante ad eccitazione separata per produrre un segnale stabile da 20 kHz con forma precisa. Un sistema automatico di inseguimento della frequenza si aggancia alla risonanza del trasduttore in tempo reale e compensa gli spostamenti causati da variazioni di temperatura e carico, garantendo che il trasduttore operi sempre alla massima efficienza senza regolazione manuale. Una funzione ad ampiezza costante mantiene l'ampiezza impostata del corno anche quando la tensione di alimentazione varia nell'intervallo 215–238 V, così la centesima saldatura di un turno è identica alla prima.

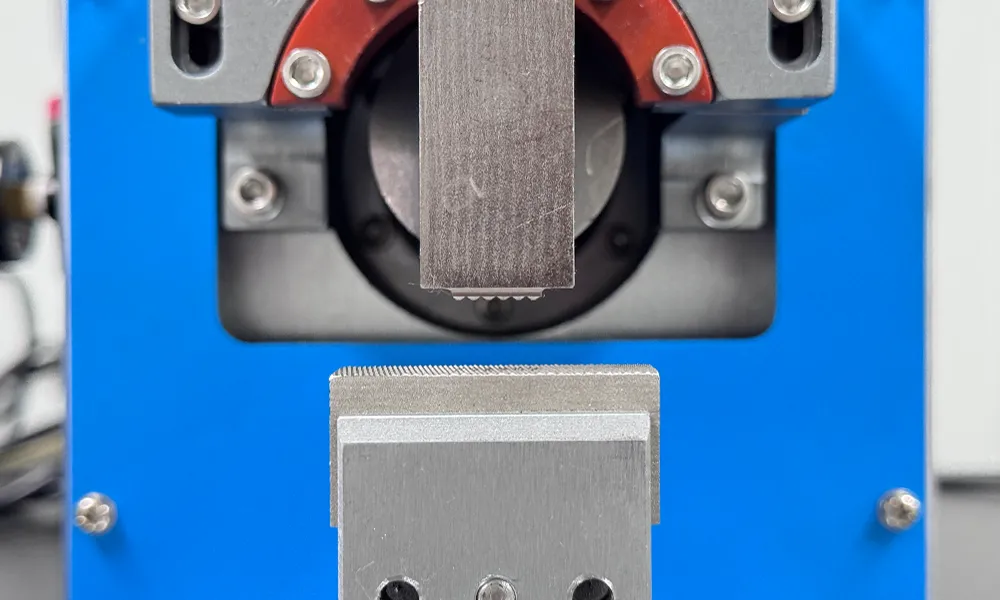

Il gruppo della testa di saldatura combina un trasduttore a wafer tedesco (X20), un booster (Y20) e un corno di saldatura lavorato in acciaio rapido importato con due superfici utilizzabili. La testa è montata su un cilindro pneumatico di precisione (alesaggio 63 mm, corsa 20 mm) con velocità di salita e discesa regolabili, consentendo all'operatore di programmare un avvicinamento rapido seguito da un contatto delicato e controllato. I parametri di saldatura—energia, tempo o modalità tempo intelligente; ampiezza dall'1 % al 100 %; profili di potenza segmentati—sono impostati e memorizzati sull'interfaccia touch screen ad alta definizione, che registra inoltre oltre 100 dati di saldatura e fornisce allarmi intelligenti per i guasti.

Ideale per:

1. Linee di assemblaggio di pacchi batteria ad alto volume che saldano linguette in rame spesso (fino a C1100, 0,25 mm) e linguette in alluminio a celle cilindriche, pouch o prismatiche nei moduli EV e di accumulo energetico.

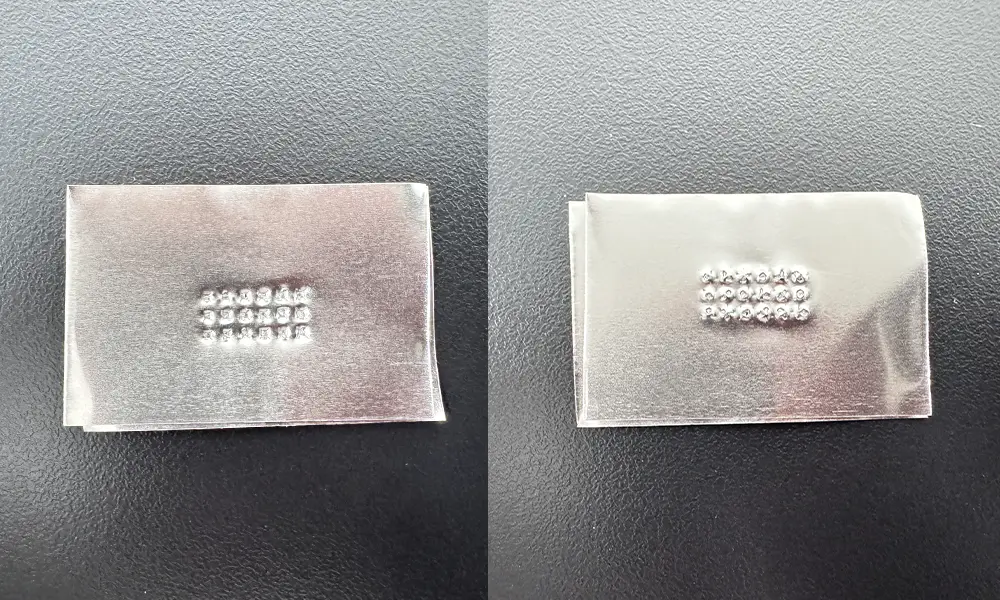

2. Applicazioni di impilamento multistrato di celle pouch in cui 20–45 strati di foglio devono essere saldati a una singola linguetta senza perforazione o annerimento.
3. Sigillatura di tubi in rame, assemblaggio di cablaggi automobilistici, interconnessione di pannelli solari e qualsiasi ambiente produttivo che richieda una riserva di potenza ultrasonica da 4000 W per pile di materiali più spesse o con maggiore conducibilità.
4. Produttori che passano da saldatrici pneumatiche a resistenza a un processo pulito, a freddo e allo stato solido che elimina il consumo degli elettrodi e riduce il costo energetico.

Dove si colloca la saldatura ultrasonica ad alta potenza nell'assemblaggio dei pacchi batteria

Nella produzione di moduli e pacchi batteria agli ioni di litio, la saldatura ultrasonica è il metodo standard per unire le linguette ai terminali delle celle e per creare le interconnessioni elettriche serie-parallelo tra le celle. La sequenza del processo è:

• Selezione e posizionamento delle celle – Le celle vengono raggruppate per capacità e resistenza interna, quindi collocate in un supporto che definisce la disposizione del modulo.
• Saldatura linguetta-terminale – Linguette in nichel, rame nichelato o rame puro vengono unite ai terminali positivo e negativo di ogni cella.
• Saldatura delle interconnessioni – Le linguette di più celle vengono raccolte e saldate insieme, oppure saldate a una barra collettrice, per formare la rete serie-parallelo.
• Collegamento del BMS e dei cavi di rilevamento della tensione– Spesso eseguito anch'esso mediante saldatura ultrasonica o a resistenza.

La TOB-20K-4000W gestisce i passaggi 2 e 3, con particolare efficacia nei materiali più spessi e ad alta conducibilità presenti nelle celle EV e di accumulo energetico ad alta capacità. Dove saldatrici ultrasoniche di potenza inferiore possono avere difficoltà a ottenere un legame a piena penetrazione su linguette in rame C1100 da 0,25 mm senza superare il tempo di saldatura consigliato, l'uscita da 4000 W della TOB-20K-4000W fornisce la riserva energetica necessaria per completare il legame in un singolo impulso breve, generalmente inferiore a un secondo. Il risultato è una saldatura conforme allo standard qualitativo del produttore "penetrazione strato per strato, senza annerimento", con una resistenza della saldatura vicina a quella del materiale di base.

Principale vantaggio di lavorazione della saldatura ultrasonica rispetto alla saldatura a resistenza per linguette spesse:

La saldatura a resistenza di linguette in rame spesso richiede correnti molto elevate e può generare calore eccessivo che danneggia il separatore interno o l'elettrolita della cella. La saldatura ultrasonica, essendo un processo allo stato solido, concentra il riscaldamento nell'interfaccia immediata tra i materiali. La maggior parte della linguetta e della cella rimane fredda, preservando le caratteristiche elettriche della cella e il margine di sicurezza.

Come funziona il sistema di saldatura ultrasonica dei metalli

La TOB-20K-4000W converte l'energia elettrica in un legame metallico allo stato solido attraverso una catena di trasformazioni controllate con precisione:

1. Generazione ultrasonica: Il generatore completamente digitale importato dalla Germania converte l'alimentazione CA (220 V, 50/60 Hz) in un segnale elettrico da 20 kHz controllato con precisione utilizzando moduli di potenza IGBT e un circuito oscillante ad eccitazione separata. Questa architettura fornisce una conversione di potenza intrinsecamente stabile e a basso rumore, resistente alle interferenze elettromagnetiche provenienti da azionamenti motore e inverter vicini.
2. Trasduzione e amplificazione: Il segnale elettrico aziona un trasduttore piezoelettrico (X20, tecnologia a wafer tedesco) alloggiato nella testa di saldatura. Il trasduttore converte le oscillazioni elettriche in vibrazioni meccaniche della stessa frequenza. Queste vibrazioni passano attraverso un booster (Y20) che amplifica lo spostamento fino a un'ampiezza utilizzabile del semiciclo di 20–40 µm, regolabile in modo continuo.
3. Erogazione dell'energia al pezzo in lavorazione:Il movimento amplificato raggiunge il corno di saldatura, lavorato in acciaio rapido importato con due superfici indipendenti utilizzabili. La geometria della superficie del corno—selezionabile come linea retta o reticolo incrociato (“riso”) per il corno superiore, rete per l'incudine inferiore—afferra la pila metallica e trasmette attraverso essa la forza di taglio oscillante. Il corno scende sotto pressione pneumatica (diametro cilindro 63 mm, corsa 20 mm) a velocità regolabile; le velocità di salita e discesa sono controllate indipendentemente affinché il contatto finale sia delicato, prevenendo danni da impatto ai fogli sottili.
4. Evento di saldatura:Con la pressione preimpostata (regolabile tramite il regolatore pneumatico, fino a 6 kg/cm²), la punta del corno sfrega lateralmente contro lo strato metallico superiore a 20.000 cicli al secondo mentre gli strati inferiori rimangono fermi contro l'incudine. Questo movimento differenziale genera calore di attrito localizzato e intensa deformazione plastica specificamente nelle interfacce. Le pellicole di ossido vengono frammentate e disperse, esponendo metallo pulito. Sotto l'influenza combinata della diffusione atomica e del flusso plastico, si forma un legame metallurgico allo stato solido entro millisecondi, tipicamente ben al di sotto di un secondo secondo le specifiche. Il tempo di precarico prima dell'impulso ultrasonico è regolabile separatamente da 0,02 s a 10 s per adattarsi alla geometria specifica della pila.

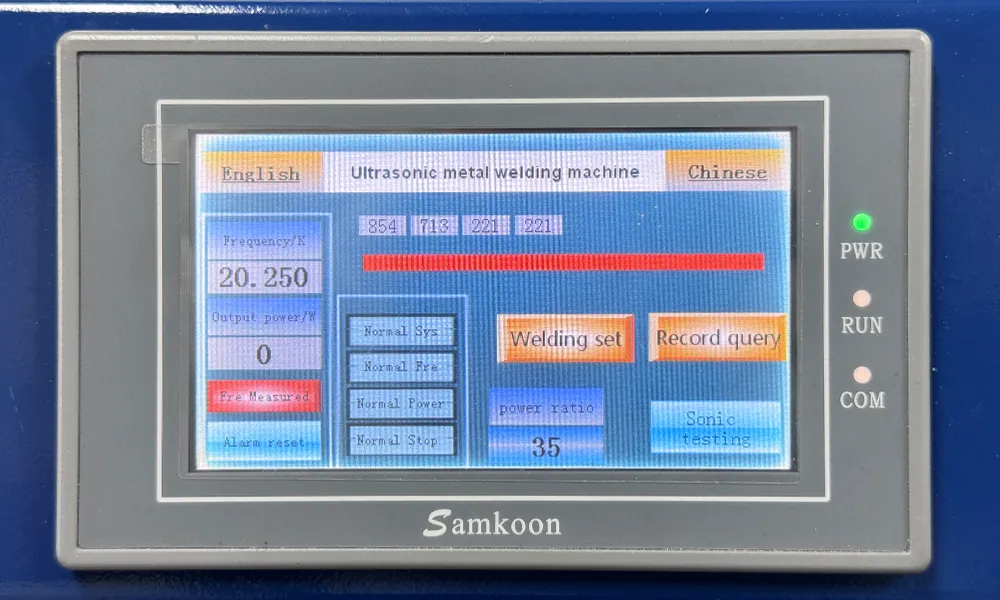

5. Controllo e monitoraggio intelligenti: Il controller basato su DSP fornisce tre modalità di saldatura: modalità energia (termina al raggiungimento di un valore Joule impostato), modalità tempo (durata dell'impulso fissa) e modalità tempo intelligente (rileva automaticamente il completamento del legame e termina l'impulso). L'ampiezza può essere profilata con incrementi dall'1 % al 100 % entro una finestra di 0–100 ms, consentendo un innesto iniziale delicato seguito da un legame a piena energia. Durante tutto il ciclo, il controller monitora la frequenza di risonanza del trasduttore (intervallo di ricerca 19.0000–21.0000 Hz, intervallo di inseguimento automatico ±20 Hz) e regola la frequenza di pilotaggio in tempo reale. Monitora inoltre la temperatura interna del tubo di potenza e attiva la protezione automatica a 60 °C, mentre il sistema di protezione della tensione compensa variazioni della rete tra 215 V e 238 V.
6. Mantenimento post-saldatura e retrazione:Dopo l'arresto dell'energia ultrasonica, la pressione pneumatica viene mantenuta per alcuni secondi per consentire alla saldatura di solidificarsi sotto compressione, formando un robusto giunto a livello molecolare. La valvola elettromagnetica ad azione rapida ritrae quindi il cilindro e la testa torna alla posizione iniziale.

Specifiche tecniche complete

Parametro del dispositivo

Parametro tecnico

Dimensioni

Perché scegliere TOB-20K-4000W rispetto al modello da 1500 W o a una saldatrice a ultrasuoni generica

Quando selezionare il modello da 4000 W:

Se la tua produzione comprende linguette in rame da 0,20 mm o più spesse, oppure pile pouch multistrato con oltre 20 strati, la potenza aggiuntiva del TOB-20K-4000W riduce il tempo di saldatura, amplia la finestra di processo e prolunga la durata del sonotrodo consentendo di impostare l'ampiezza a una percentuale inferiore per la stessa erogazione di energia. L'impostazione selezionabile da 2000 W consente inoltre alla stessa macchina di gestire lavori più leggeri quando necessario, offrendo flessibilità in una linea di produzione con prodotti misti.

FAQ di ingegneria

D1: Il TOB-20K-4000W può saldare direttamente rame puro (C1100) ad alluminio, oppure il rame deve essere nichelato?

La saldatura a ultrasuoni può unire direttamente rame e alluminio, e la resistenza del giunto meccanico è buona. Tuttavia, in un ambiente con celle batteria dove possono essere presenti vapori di elettrolita e umidità, una coppia galvanica tra rame e alluminio può causare corrosione nel tempo. Per le linguette delle batterie, l'uso di rame nichelato è una pratica comune per prevenirla. Il TOB-20K-4000W salda altrettanto bene sia il rame nudo sia il rame nichelato; la scelta dipende dall'ambiente di servizio previsto della cella e dalla durata di progettazione.

D2: Con quale frequenza deve essere ispezionato e rettificato il sonotrodo di saldatura?

Il disegno della superficie del sonotrodo (linea retta o reticolo incrociato) è progettato per una durata di ≥ 100.000 saldature per faccia in condizioni normali. Con due facce utilizzabili, l'intervallo di servizio totale è di ≥ 200.000 saldature prima che sia necessaria la rettifica. Ispezionare la profondità del disegno con un misuratore di profondità ogni 10.000–20.000 saldature. Quando la profondità del disegno scende al di sotto di circa 0,5 mm, ruotare sulla seconda faccia. La rettifica ripristina la texture originale e può essere eseguita diverse volte prima che il sonotrodo debba essere sostituito. Il sistema automatico di inseguimento della frequenza assicura che un sonotrodo rettificato si blocchi immediatamente sulla risonanza; non è necessaria alcuna regolazione manuale.

D3: La funzione ad ampiezza costante elimina la necessità di uno stabilizzatore di tensione per l'alimentazione di rete?

Sì, entro l'intervallo di tensione d'ingresso specificato di 215–238 V. Se l'alimentazione di rete della tua fabbrica occasionalmente esce da questo intervallo, è comunque consigliato uno stabilizzatore di tensione. Tuttavia, per la grande maggioranza degli ambienti industriali, la funzione ad ampiezza costante fornisce una compensazione sufficiente per mantenere la coerenza tra le saldature senza apparecchiature aggiuntive di condizionamento dell'alimentazione.

D4: Quale manutenzione richiede il sistema pneumatico?

L'alimentazione dell'aria deve essere pulita, asciutta e priva di nebbia d'olio; si consiglia un'unità standard filtro-regolatore-lubrificatore (FRL) sulla linea di alimentazione, impostata per erogare 7–8 kg/cm² con il lubrificatore disattivato o riempito con un lubrificante alimentare non contaminante. Il cilindro (alesaggio 63 mm, corsa 20 mm) e il raccordo rapido (8 mm) devono essere controllati settimanalmente per verificare eventuali perdite. L'intervallo di pressione di esercizio è 0,3–6 kg/cm²; la raccomandazione di fabbrica è iniziare dal centro di questo intervallo e aumentare verso l'alto per correnti di saldatura più elevate.

D5: Il TOB-20K-4000W è compatibile con gli utensili e i sonotrodi del TOB-20K-1500W?

I trasduttori e i booster dei due modelli operano alla stessa frequenza (20 kHz) e hanno dimensioni dell'interfaccia corrispondenti. Tuttavia, il corno da 4000 W è progettato per gestire il livello di potenza superiore e l'utilizzo di un corno da 1500 W sulla macchina da 4000 W può causare la rottura prematura del corno se viene applicata la piena potenza. Si consiglia di utilizzare il corno fornito con ciascuna macchina. TOB può fornire indicazioni sulla compatibilità incrociata per geometrie specifiche dei corni.

Pronto per saldare linguette in rame spesse e pacchi pouch multistrato con la potenza e il controllo di un sistema digitale a ultrasuoni da 4000 W? Richiedi un preventivo per il TOB-20K-4000W, configurato per il tuo specifico materiale e spessore delle linguette. I nostri ingegneri del processo di giunzione possono fornire una scheda iniziale dei parametri di saldatura in base ai tuoi requisiti di produzione.
