Saldatrice ad ultrasuoni da 4000W per linguette di batterie

Saldatrice a punti a ultrasuoni per linguette di batterie da 4000W per lamine e linguette multistrato - TOB-USW-4000W

Panoramica del prodotto e applicazioni ideali

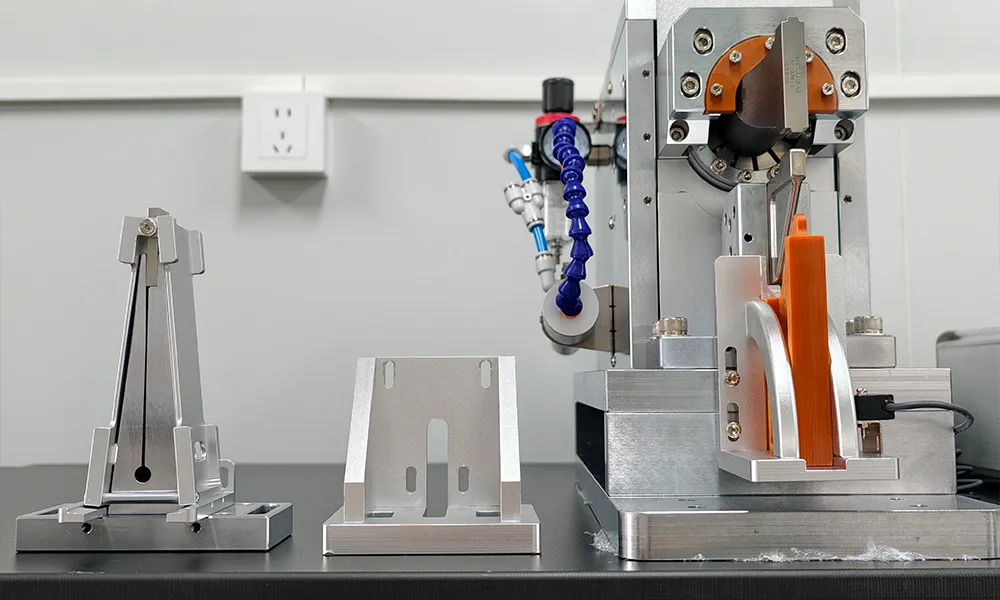

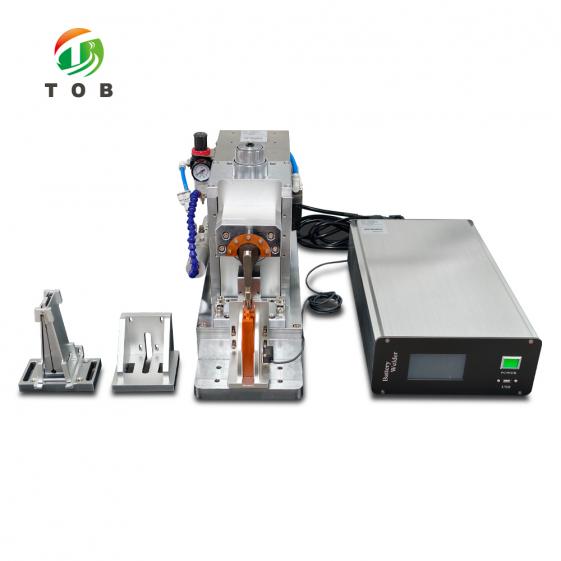

La TOB-USW-4000W è una saldatrice a punti a ultrasuoni per linguette di batterie da 4000 W. La macchina è utilizzata per la saldatura di lamine multistrato con linguette multistrato tramite il processo di impilamento ed è adatta sia per l'anodo che per il catodo. Questa saldatrice è adatta anche per la saldatura nel processo di assemblaggio PACK di batterie al litio, quindi una sola piattaforma copre la saldatura delle linguette nell'assemblaggio delle celle e il lavoro di saldatura nella fase di PACK.

Il sistema di saldatura è costruito attorno a un circuito digitale intelligente con un avanzato sistema di elaborazione centrale CPU. La frequenza ultrasonica è di 20 kHz e la potenza ultrasonica è di 4000 W; la potenza tollerabile del trasduttore è una potenza di picco di 4000 W. Il tempo di saldatura è entro 0,2 s per volta, la pressione di saldatura è regolabile entro 0-1 MPa e il controllo del tempo è regolabile entro 0-60 s. La modalità di saldatura delle linguette è a impilamento, con una capacità di saldatura delle linguette > 0,4 mm, una lunghezza dell'area di saldatura di 12 mm, una larghezza del punto di saldatura di 4 mm e punti di saldatura a striscia da 4 x 12 mm.

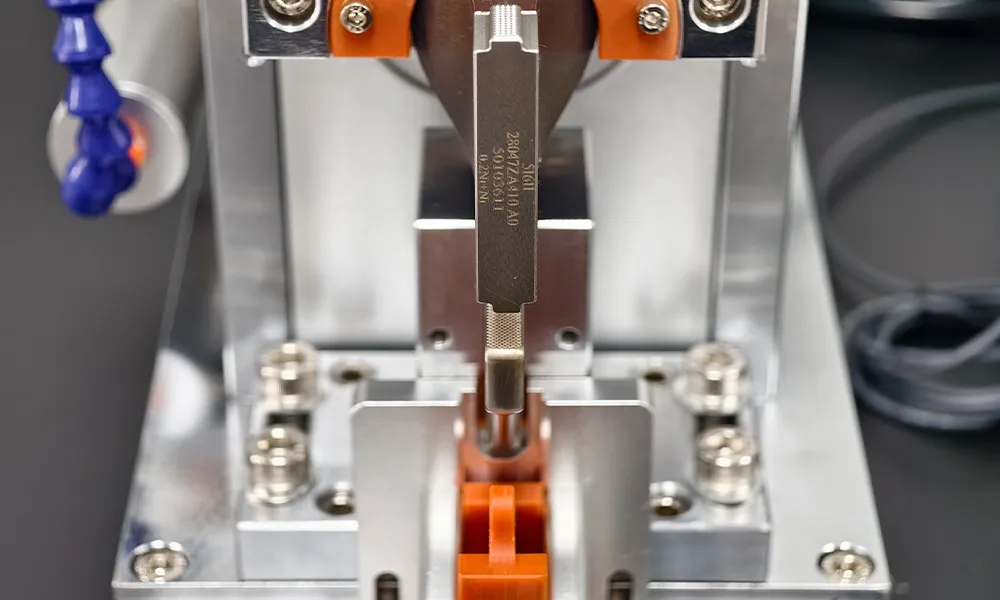

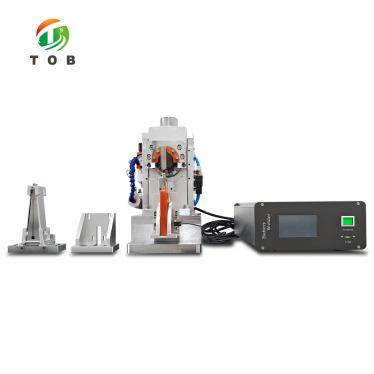

La testa di saldatura è realizzata in acciaio rapido importato. L'altezza dei giunti di saldatura è di 0,3 mm, lo stato di distribuzione dei giunti/pattern di saldatura è a rete/lineare, l'altezza tra la superficie di saldatura e la testa di saldatura è > 6 mm, la lunghezza della testa di saldatura è ≥ 65 mm, sono disponibili 2 pezzi di area di saldatura per le teste di saldatura e la direzione di installazione della testa di saldatura è longitudinale. L'intervallo di ampiezza regolabile è di mezzo cerchio 3-10 µm e la durata della testa di saldatura è ≥ 50.000 volte.

Il set di trasduttori è specificato per un funzionamento accoppiato: la differenza di frequenza tra i trasduttori è ≤ 400 Hz, la differenza di impedenza tra i trasduttori è ≤ 4 Ω, la differenza di capacità tra i trasduttori è ≤ 400 pF e la resistenza di isolamento del trasduttore rispetto al guscio esterno è ≥ 30 MΩ. Il generatore a ultrasuoni utilizza il tracciamento automatico della frequenza, con una funzione di ampiezza costante da un alimentatore switching - tensione costante corrente costante (ampiezza costante) - e ampiezza regolabile in modo continuo.

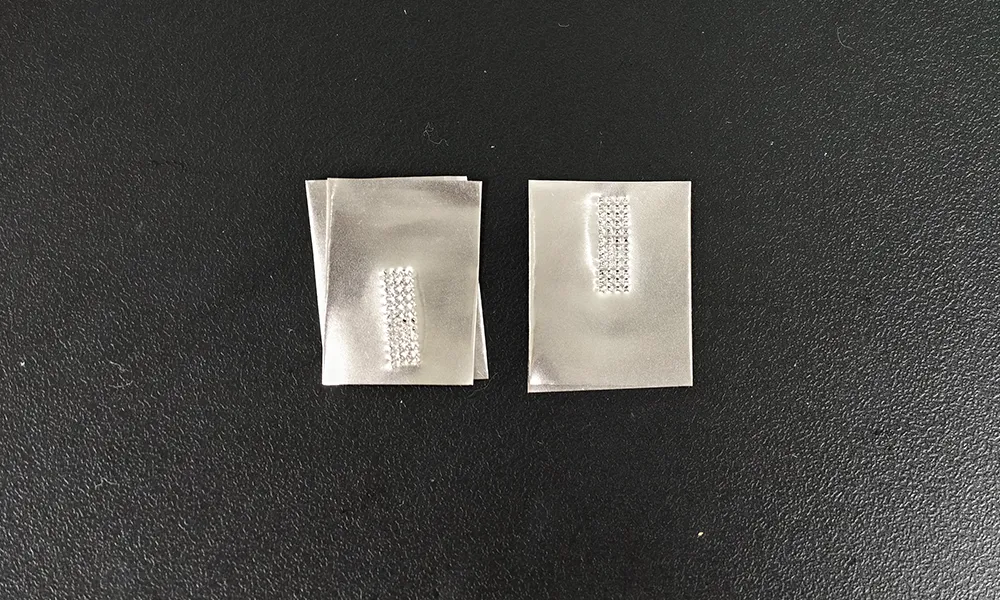

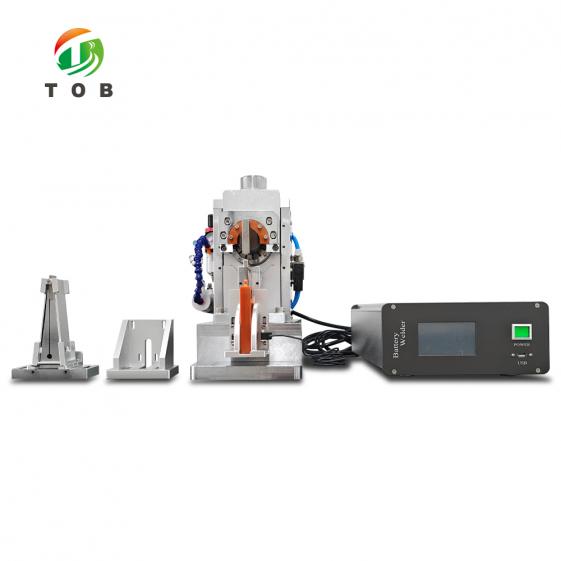

La qualità della saldatura è definita dal risultato della saldatura: nessuna saldatura virtuale, nessuna penetrazione di saldatura, nessuna perdita, saldatura solida, giunti di saldatura pieni e chiari, con danno che strappa la lamina all'80% residuo sulla linguetta (TAB); la resistenza alla trazione della saldatura è ≥ 4 N e il tasso di superamento del prodotto è ≥ 99,8% (a condizione che il materiale sia qualificato). La vita utile di progettazione dell'attrezzatura è di 8-10 anni e la saldatrice è disposta come un set diviso: il generatore misura 260 mm x 480 mm x 168 mm e pesa 15-20 kg; la testa della macchina misura 190 mm x 460 mm x 350 mm e pesa 30-35 kg; la macchina pesa circa 57 kg senza tavolo.

Ideale per:

• Processi di impilamento di batterie che saldano lamine multistrato a linguette multistrato: la macchina è adatta sia per l'anodo che per il catodo.
• Aree di assemblaggio celle e PACK che necessitano di un'unica piattaforma di saldatura: la macchina è adatta anche per la saldatura nel processo di assemblaggio PACK di batterie al litio.
• Attività di saldatura di linguette con una capacità > 0,4 mm - lunghezza dell'area di saldatura 12 mm, larghezza del punto di saldatura 4 mm e punti di saldatura a striscia da 4 x 12 mm, in modalità di saldatura a impilamento.
• Programmi di saldatura che richiedono un tempo di saldatura entro 0,2 s, una pressione regolabile entro 0-1 MPa e un controllo del tempo regolabile entro 0-60 s.
• Linee di produzione che specificano obiettivi di qualità della saldatura: resistenza alla trazione della saldatura ≥ 4 N e tasso di superamento del prodotto ≥ 99,8% (a condizione che il materiale sia qualificato).

Hai bisogno di confermare se la configurazione da 4000 W / 20 kHz e la capacità di saldatura delle linguette a impilamento corrispondono al tuo pacco linguette e al processo PACK? Contatta i nostri ingegneri con la tua struttura di lamine e linguette, l'area di saldatura e gli obiettivi di qualità.

Principio di funzionamento e componenti dell'attrezzatura

La saldatura dei metalli a ultrasuoni unisce le lamine metalliche all'interfaccia di saldatura piuttosto che fondendo il materiale di base. Il trasduttore trasforma il segnale di oscillazione ad alta potenza di frequenza supersonica in energia meccanica di frequenza corrispondente e la applica all'interfaccia della lamina metallica che deve essere fusa, in modo che la lamina metallica venga riscaldata istantaneamente, e quindi le particelle nel reticolo metallico vengano avviate, in modo che le molecole nella lamina metallica vengano fuse insieme attraverso la penetrazione reciproca.

Nel processo di impilamento, le lamine della cella sono impilate in più strati e devono essere unite alle linguette multistrato; la TOB-USW-4000W esegue questa saldatura di lamine multistrato con linguette multistrato, sia per l'anodo che per il catodo. La stessa macchina è adatta anche per la saldatura nel processo di assemblaggio PACK di batterie al litio, quindi la saldatrice serve sia la fase di assemblaggio delle celle che la fase di PACK.

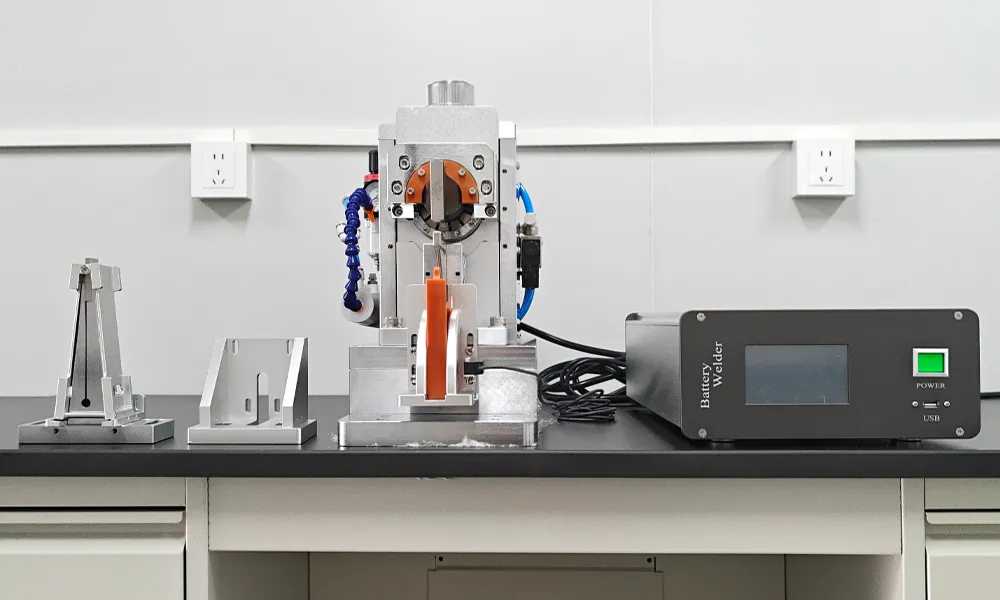

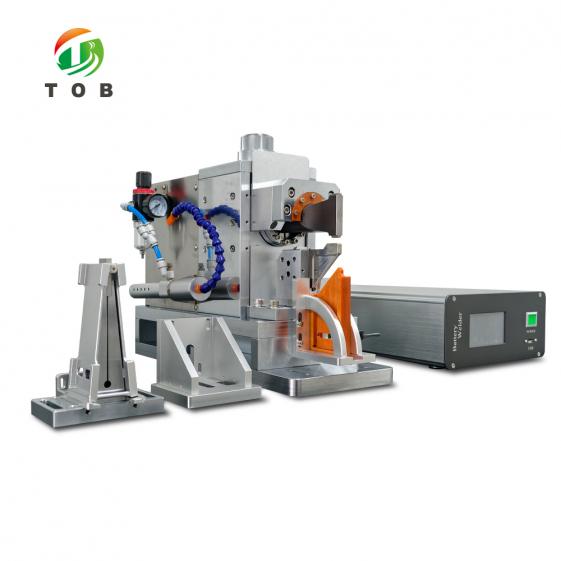

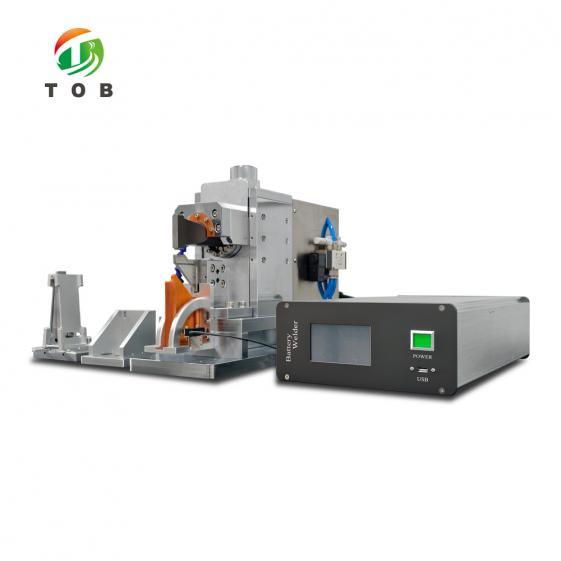

La saldatrice per metalli è composta principalmente dal generatore a ultrasuoni, trasduttore, stampo, parti pneumatiche, telaio e così via. Il generatore aziona il trasduttore con tracciamento automatico della frequenza; le parti pneumatiche applicano la pressione di saldatura, regolabile entro 0-1 MPa; e la testa di saldatura - installata longitudinalmente, con un intervallo di ampiezza regolabile di mezzo cerchio 3-10 µm - preme sul pacco linguette per un tempo di saldatura entro 0,2 s per volta.

Caratteristiche ingegneristiche chiave della TOB-USW-4000W

1. Piattaforma di saldatura a ultrasuoni da 4000 W / 20 kHz: La macchina funziona a una frequenza ultrasonica di 20 kHz con una potenza ultrasonica di 4000 W; la potenza tollerabile del trasduttore è una potenza di picco di 4000 W.
2. Saldatura di linguette su lamine multistrato nel processo di impilamento: La macchina è utilizzata per la saldatura di lamine multistrato con linguette multistrato tramite il processo di impilamento ed è adatta sia per l'anodo che per il catodo, coprendo entrambi i lati della cella nella stessa piattaforma di saldatura.
3. Capacità di saldatura di linguette a impilamento superiore a 0,4 mm: La modalità di saldatura delle linguette è a impilamento, con una capacità di saldatura delle linguette > 0,4 mm, una lunghezza dell'area di saldatura di 12 mm, una larghezza del punto di saldatura di 4 mm e punti di saldatura a striscia da 4 x 12 mm.
4. Tempo di saldatura entro 0,2 s con pressione e tempo regolabili: Il tempo di saldatura è entro 0,2 s per volta; la pressione è regolabile entro 0-1 MPa e il controllo del tempo è regolabile entro 0-60 s, quindi il programma di saldatura può essere adattato al pacco linguette in produzione.
5. Testa di saldatura in acciaio rapido importato: La testa di saldatura è realizzata in acciaio rapido importato, con un'altezza dei giunti di saldatura di 0,3 mm e una distribuzione a rete/lineare; l'altezza tra la superficie di saldatura e la testa di saldatura è > 6 mm, la lunghezza della testa è ≥ 65 mm, sono disponibili 2 pezzi di area di saldatura e la testa è installata longitudinalmente. La durata della testa di saldatura è ≥ 50.000 volte e l'intervallo di ampiezza regolabile è di mezzo cerchio 3-10 µm.
6. Set di trasduttori accoppiati con controllo della coerenza: Il set di trasduttori è specificato con una differenza di frequenza ≤ 400 Hz, una differenza di impedenza ≤ 4 Ω, una differenza di capacità ≤ 400 pF e una resistenza di isolamento del trasduttore rispetto al guscio esterno ≥ 30 MΩ - tolleranze che mantengono le teste di saldatura accoppiate quando i trasduttori vengono sostituiti.
7. Generatore digitale intelligente con tracciamento automatico della frequenza: Il generatore a ultrasuoni utilizza il tracciamento automatico della frequenza; la funzione di ampiezza costante è fornita da un alimentatore switching - tensione costante corrente costante (ampiezza costante) - e l'ampiezza è regolabile in modo continuo. La tecnologia del circuito è un circuito digitale intelligente con un avanzato sistema di elaborazione centrale CPU.
8. Qualità della saldatura definita da aspetto, resistenza e tasso di superamento: Le saldature accettate non mostrano saldatura virtuale, nessuna penetrazione di saldatura, nessuna perdita, saldatura solida, giunti di saldatura pieni e chiari, con danno che strappa la lamina all'80% residuo sulla linguetta (TAB). La resistenza alla trazione della saldatura è ≥ 4 N e il tasso di superamento del prodotto è ≥ 99,8% (a condizione che il materiale sia qualificato).
9. Adatta anche per la saldatura nel processo di assemblaggio PACK di batterie: Oltre alla saldatura delle linguette delle celle, la macchina è adatta per la saldatura nel processo di assemblaggio PACK di batterie al litio: un'unica piattaforma di saldatura sia per l'assemblaggio delle celle che per la saldatura nel processo PACK.
10. Formato diviso e lunga durata di progettazione: Il generatore misura 260 mm x 480 mm x 168 mm e pesa 15-20 kg; la testa della macchina misura 190 mm x 460 mm x 350 mm e pesa 30-35 kg; la macchina pesa circa 57 kg senza tavolo. La vita utile del design dell'apparecchiatura è di 8-10 anni.

Specifiche tecniche complete

1. Materiale del substrato

2. Cella della batteria

3. Saldatura dei terminali (tab)

4. Standard della testa di saldatura

5. Trasduttore

6. Generatore a ultrasuoni

7. Risultato della saldatura

8. Vita utile di progettazione dell'attrezzatura

9. Indice di prestazioni dell'attrezzatura

10. Dimensioni dell'attrezzatura (per riferimento)

Caratteristiche funzionali dell'attrezzatura

• Circuito digitale intelligente, sistema di elaborazione centrale CPU avanzato.
• Con modalità energia, modalità potenza e modalità tempo - molteplici modalità di controllo intelligente.
• Tracciamento automatico della frequenza ultrasonica.
• Energia, tempo e potenza con una varietà di funzioni di allarme di qualità con limite superiore e inferiore.

Raccomandazioni operative pratiche

• Confermare l'applicazione di saldatura prima dell'impostazione: la macchina gestisce lamine multistrato con saldatura di linguette multistrato con il processo di impilamento, sia per l'anodo che per il catodo, ed è anche adatta per la saldatura del processo PACK di batterie al litio.
• Preparare le forniture: la macchina funziona a 220 V / 50 Hz e l'impostazione di saldatura utilizza una pressione dell'aria di 2-5 kg, come elencato nell'indice delle prestazioni dell'attrezzatura.
• Impostare il programma di saldatura: pressione regolabile entro 0-1 MPa e controllo del tempo regolabile entro 0-60 s; il tempo di saldatura è entro 0,2 s per volta.
• Abbinare la testa di saldatura: testa in acciaio rapido importato con un'altezza dei punti di saldatura di 0,3 mm e motivo a rete/dritto; l'altezza tra la superficie di saldatura e la testa di saldatura è > 6 mm, la lunghezza della testa è ≥ 65 mm e sono disponibili 2 pezzi di area di saldatura per le teste di saldatura.
• Regolare l'ampiezza: l'intervallo di ampiezza regolabile è mezzo cerchio 3-10 µm; mantenere l'impostazione entro l'intervallo e verificare la saldatura su un campione prima della produzione.
• Mantenere i set di trasduttori abbinati: quando i trasduttori vengono sostituiti, rispettare le finestre di tolleranza - differenza di frequenza ≤ 400 Hz, differenza di impedenza ≤ 4 Ω, differenza di capacità ≤ 400 pF e resistenza di isolamento del trasduttore rispetto al guscio esterno ≥ 30 MΩ.
• Utilizzare le funzioni di controllo qualità del generatore: modalità energia, modalità potenza, modalità tempo, tracciamento automatico della frequenza e allarmi di qualità con limite superiore e inferiore.
• Verificare i risultati della saldatura rispetto ai criteri di accettazione: aspetto (nessuna saldatura virtuale, nessuna penetrazione di saldatura, nessuna perdita, saldatura solida, punti di saldatura pieni e chiari, con danno che strappa la lamina all'80% residuo sulla LINGUETTA), resistenza alla trazione della saldatura ≥ 4 N e tasso di superamento del prodotto ≥ 99,8% (a condizione che il materiale sia qualificato).
• Pianificare l'installazione: il generatore misura 260 mm x 480 mm x 168 mm e pesa 15-20 kg; la testa della macchina misura 190 mm x 460 mm x 350 mm e pesa 30-35 kg; la macchina pesa circa 57 kg senza tavolo. La vita utile di progettazione dell'attrezzatura è di 8-10 anni.

FAQ tecniche

Q1: A cosa serve il TOB-USW-4000W?

La macchina viene utilizzata per lamine multistrato con saldatura di linguette multistrato con il processo di impilamento ed è adatta sia per l'anodo che per il catodo. La saldatrice è adatta anche per la saldatura del processo PACK di batterie al litio.

Q2: Quali sono le principali cifre prestazionali della macchina?

La frequenza ultrasonica è 20 kHz, la potenza ultrasonica è 4000 W e la pressione dell'aria è 2-5 kg. Il tempo di saldatura è entro 0,2 s, la tensione è 220 V / 50 Hz e il peso è di circa 57 kg, senza tavolo.

Q3: Quale capacità di saldatura delle linguette fornisce la macchina?

La modalità di saldatura delle linguette è la saldatura impilata, con una capacità di saldatura delle linguette > 0,4 mm. La lunghezza dell'area di saldatura è 12 mm, la larghezza del punto di saldatura è 4 mm e il numero di punti di saldatura è di tipo a striscia 4 x 12 mm. Il tempo di saldatura è entro 0,2 s per volta; la pressione è regolabile entro 0-1 MPa e il controllo del tempo è regolabile entro 0-60 s.

Q4: Quale testa di saldatura utilizza la macchina?

Il materiale della testa di saldatura è acciaio rapido importato. L'altezza dei punti di saldatura è 0,3 mm, lo stato di distribuzione dei punti di saldatura/motivi è motivo a rete/dritto, l'altezza tra la superficie di saldatura e la testa di saldatura è > 6 mm, la lunghezza della testa di saldatura è ≥ 65 mm e sono disponibili 2 pezzi di area di saldatura per le teste di saldatura. La direzione di installazione della testa di saldatura è longitudinale, l'intervallo di ampiezza regolabile è mezzo cerchio 3-10 µm e la durata della testa di saldatura è ≥ 50.000 volte.

Q5: Quali sono le specifiche del trasduttore?

La differenza di frequenza tra i trasduttori è ≤ 400 Hz, la differenza di impedenza tra i trasduttori è ≤ 4 Ω e la differenza di capacità tra i trasduttori è ≤ 400 pF. La resistenza di isolamento del trasduttore rispetto al guscio esterno è ≥ 30 MΩ e la potenza tollerabile è Potenza di picco 4000 W.

Q6: Quali funzioni del generatore sono fornite?

La modalità di controllo della frequenza è il tracciamento automatico della frequenza. La funzione di ampiezza costante è fornita da un alimentatore switching - tensione costante corrente costante (ampiezza costante) - e l'ampiezza è regolabile in modo continuo. La tecnologia del circuito è un circuito digitale intelligente con un sistema di elaborazione centrale CPU avanzato, con modalità energia, modalità potenza, modalità tempo, tracciamento automatico della frequenza e funzioni di allarme di qualità con limite superiore e inferiore.

Q7: Quali sono i requisiti per i risultati della saldatura?

Aspetto: nessuna saldatura virtuale, nessuna penetrazione di saldatura, nessuna perdita, saldatura solida, punti di saldatura pieni e chiari, con danno che strappa la lamina all'80% residuo sulla LINGUETTA. La resistenza alla trazione della saldatura è ≥ 4 N e il tasso di superamento del prodotto è ≥ 99,8% (a condizione che il materiale sia qualificato).

Q8: Qual è la vita utile di progettazione dell'attrezzatura?

La vita utile di progettazione dell'attrezzatura è di 8-10 anni.

D9: Come funziona la saldatura a ultrasuoni e quali sono i componenti dell'attrezzatura?

Il trasduttore trasforma il segnale di oscillazione ad alta potenza a frequenza supersonica in energia meccanica di frequenza corrispondente e la applica all'interfaccia della lamiera metallica che deve essere fusa, in modo che la lamiera venga riscaldata istantaneamente; successivamente, le particelle nel reticolo metallico vengono attivate, cosicché le molecole nella lamiera metallica si fondono insieme attraverso la penetrazione reciproca. La saldatrice per metalli è composta principalmente dal generatore a ultrasuoni, dal trasduttore, dallo stampo, dalle parti pneumatiche, dal telaio e così via.

D10: Quali sono le dimensioni e i pesi dell'attrezzatura?

Le dimensioni del generatore sono 260 mm x 480 mm x 168 mm (L x P x A) e il suo peso è di 15-20 kg; le dimensioni della testa della macchina sono 190 mm x 460 mm x 350 mm (L x P x A) e il suo peso è di 30-35 kg. La macchina pesa circa 57 kg, escluso il tavolo.

Pronto ad aggiungere la saldatura a punti a ultrasuoni per linguette di batterie alla tua linea? Richiedi un preventivo per il TOB-USW-4000W indicando la struttura della linguetta, i materiali della lamina e l'area di saldatura. I nostri ingegneri possono fornire consulenza sulla configurazione del trasduttore e della testa di saldatura, sulle impostazioni di ampiezza, pressione e tempo, e sull'integrazione della saldatrice nel tuo processo di impilamento o PACK.
