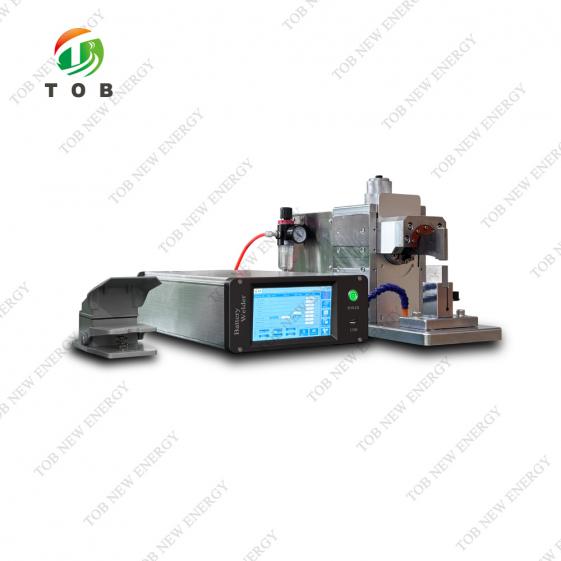

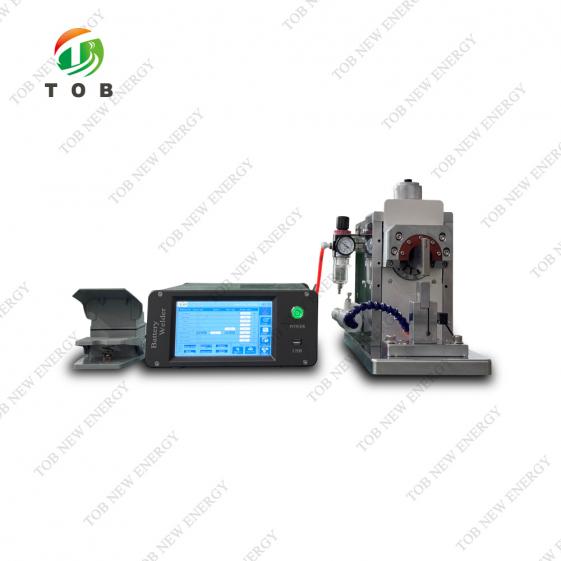

Macchina per saldatura a punti ad ultrasuoni da 6000 W per celle prismatiche
Marca:
TOB NEW ENERGYoggetto numero.:
TOB-USW-6000Wordine (moq):
1Pagamento:
L/C, T/Torigine del prodotto:
Chinaporto di spedizione:
XIAMEN
Macchina per saldatura a punti ad ultrasuoni da 6000 W per celle prismatiche
SPECIFICHE
La saldatrice a punti a ultrasuoni con cella prismatica TOB-USW-6000W viene utilizzata per lamiere multistrato con saldatura a linguetta multistrato con processo di impilamento, ed è adatta sia per anodo che per catodo.
|
Articolo |
Nome |
|
1. Materiale del substrato |
Saldatura di lamiera di rame con lamiera di rame Spessore della lamiera di rame 0,5-1 mm Saldatura a uno strato con uno strato |
|
Saldatura 1,2+1,2 mm
|
Saldatura 0,5+0,5mm
|
|
2. Modalità di saldatura |
|
|
2.1 Area di saldatura |
(6-8) millimetri *(6-8) millimetri |
|
2.2Tempo di saldatura |
Entro 0,2S/volte |
|
2.3Pressione |
0～1MPa, regolabile |
|
2.4 Tempo |
0～60S, regolabile |
|
2.5Durata della testa di saldatura |
|
|

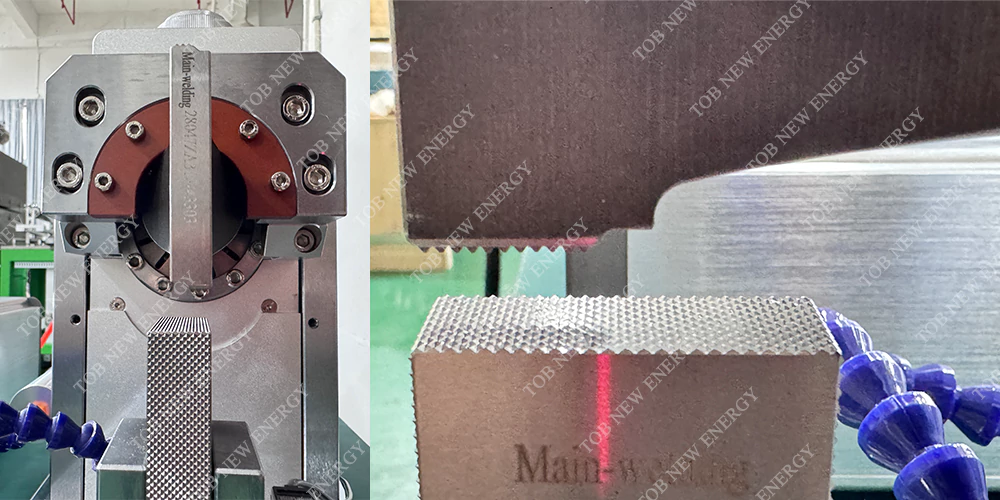

3.Standard della testa di saldatura |
|
|
3.1 Materiale della testa di saldatura |
Acciaio rapido importato |
|
3.2 Giunti di saldatura altamente |
≥0,2 mm |
|
3.3 Quantità di superficie di saldatura in una testa di saldatura |
2 pezzi o 4 pezzi |
|
3.4 Gamma di ampiezza regolabile |
3~10um |
|
4. Trasduttore |
|
|
4.1 La differenza di frequenza tra i trasduttori |
≤400Hz |
|
4.2 La differenza di impedenza tra i trasduttori |
≤4Ω |
|
4.3 Differenza di capacità tra i trasduttori |
≤400PF |
|
4.4 Resistenza di isolamento del trasduttore rispetto al guscio esterno |
≥30 MΩ |
|
4.5 Potenza tollerabile |
Potenza di uscita ≥800W |
|
5. Generatore di ultrasuoni |
|
|
5.1 Modalità di controllo della frequenza |
Monitoraggio automatico della frequenza |
|
5.2 Funzione di ampiezza costante |
Alimentatore switching Tensione costante corrente costante |
|
5.3 Ampiezza regolabile in continuo |
Regolabile in continuo |
|
5.4 Tecnologia dei circuiti |
Circuito digitale intelligente, sistema di elaborazione centrale CPU avanzato, con modalità energia, modalità potenza, modalità tempo, monitoraggio automatico della frequenza, funzioni di allarme limite superiore e inferiore per il controllo qualità. |
|
6. Risultato della saldatura |
|
|
6.1 Aspetto |
Nessuna saldatura virtuale, nessuna penetrazione della saldatura, nessuna perdita, saldatura salda, giunzioni di saldatura complete e trasparenti, il danno ha strappato la lamina, residuo dell'80% sulla TAB. |
|
6.2 Resistenza alla trazione della saldatura |
≥25N |
|
6.3 Tasso di superamento del prodotto |
≥99,8% (sotto Il materiale è qualificato) |
|
7. Durata di vita prevista dell'apparecchiatura |
8~10 anni |
Componenti dell'attrezzatura
- Principio di funzionamento dell'apparecchiatura: il trasduttore trasforma il segnale di oscillazione ad alta potenza della frequenza supersonica in energia meccanica della frequenza corrispondente e lo applica all'interfaccia della lamiera che deve essere fusa, in modo che la lamiera venga riscaldata istantaneamente, quindi le particelle nel reticolo metallico vengono avviate, in modo che le molecole nella lamiera vengano fuse insieme attraverso la penetrazione reciproca.
- Componenti dell'attrezzatura: la macchina per la saldatura dei metalli è composta principalmente da generatore di ultrasuoni, trasduttore, stampo, parti pneumatiche, telaio e così via.
|
Modello |
Frequenza ultrasonica |
Potenza ultrasonica |
pressione dell'aria |
Tempo di saldatura |
Voltaggio |
Peso |
|
TOB-USW-6000W |
20 kHz |
6000W |
≥0,6 MPa 80 l/min |
Entro 0,2S |
220V/50Hz |
Circa 60 kg, Senza tavolo |
Caratteristiche funzionali dell'attrezzatura

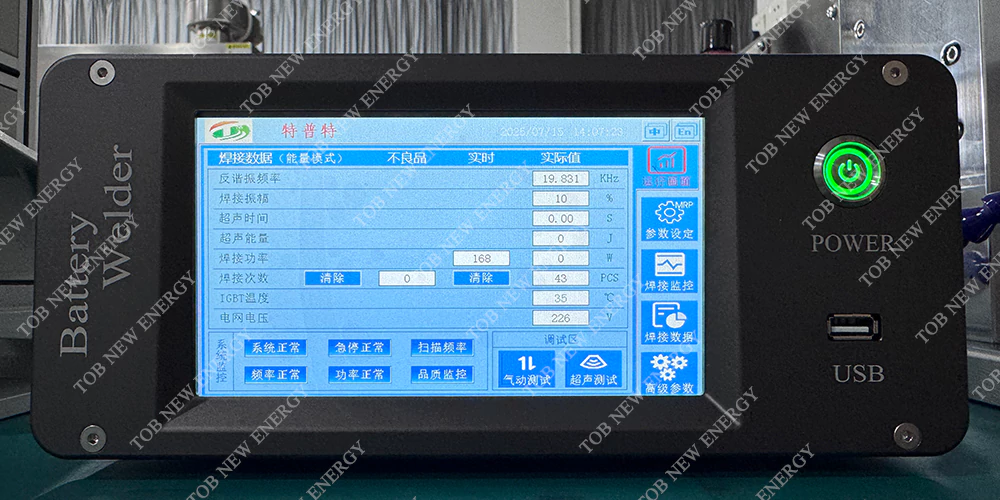

- Circuito digitale intelligente, sistema di elaborazione centrale CPU avanzato;
- Con modalità energia, modalità potenza, modalità tempo e molteplici modalità di controllo intelligente;
- Tracciamento automatico della frequenza ultrasonica;
- Energia, tempo, potenza, una varietà di funzioni di allarme di qualità con limite superiore e inferiore.

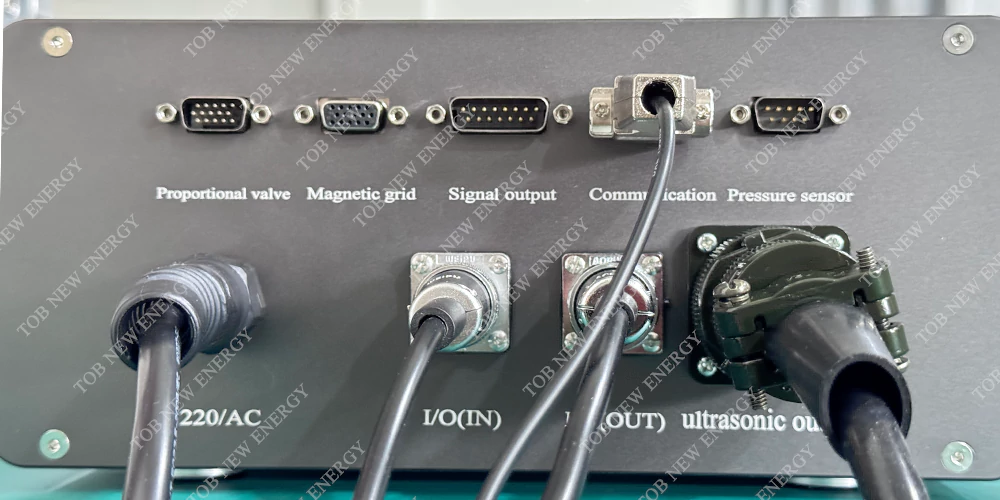

- Segnale DO: allarme saldatrice, pronto, uscita segnale IO durante l'invio di ultrasuoni
- Segnale DI: ARRESTO DI EMERGENZA, Avvia matrimonio.
- Protocollo di comunicazione 485, ricezione e caricamento dati
- L'apparecchiatura a ultrasuoni è controllata attivamente (con alimentazione ausiliaria da 24 V)
Dimensioni dell'attrezzatura (per riferimento).
- Dimensioni del generatore (L x P x A): 535 mm x 275 mm x 125 mm; peso: 15 ~ 20 kg
- Dimensioni della testa della macchina (L x P x A): 434 mm x 300 mm x 543 mm; peso: 30~35 kg.
- Dimensioni del tavolo da lavoro (L x P x A): 900 mm x 800 mm x (720 ~ 820 altezza regolabile) mm.

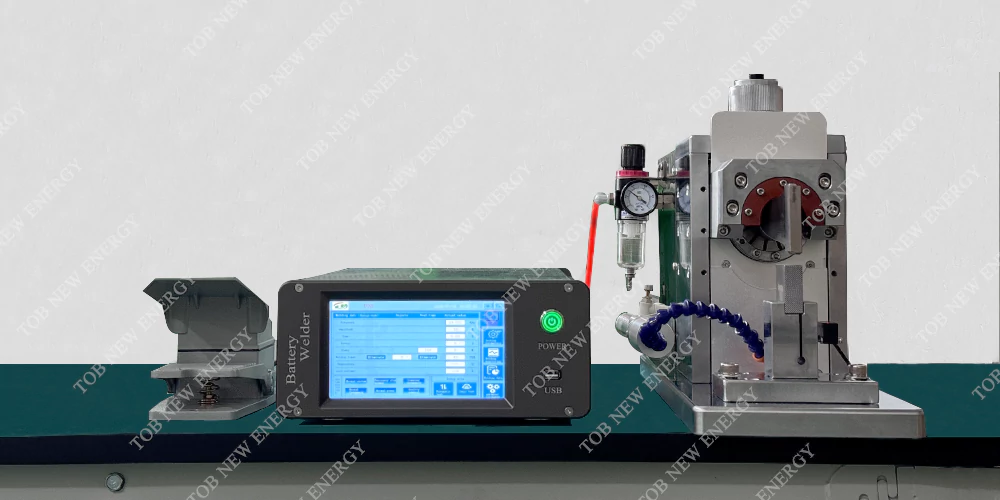

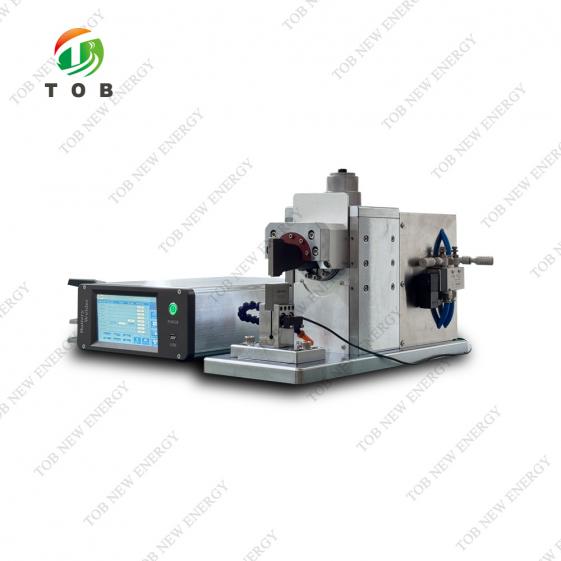

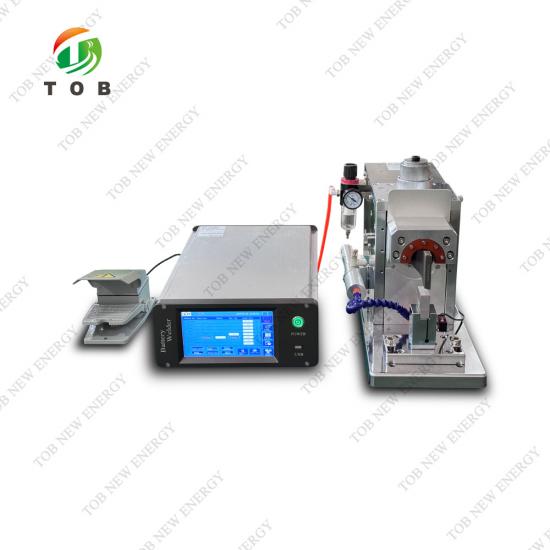

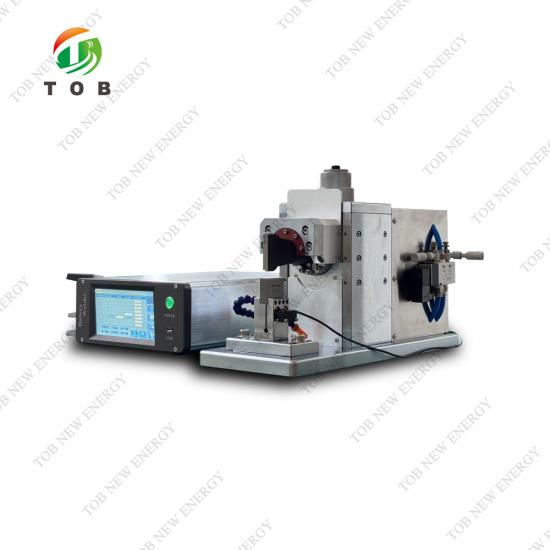

Esposizione del prodotto
