Pulitore a ultrasuoni per laboratorio di batterie

Macchine per la pulizia a ultrasuoni della serie TOB-MUC-E per laboratori di batterie e preparazione degli elettrodi

Panoramica del prodotto e applicazioni ideali

La serie TOB-MUC-E è una famiglia di macchine per la pulizia a ultrasuoni da banco sviluppate specificamente per ambienti di laboratorio esigenti, comprese le attività di pulizia di precisione richieste nella ricerca sulle batterie agli ioni di litio e allo stato solido. Le macchine utilizzano una tecnologia composita di generazione degli ultrasuoni che controlla con precisione gli ultrasuoni ad alta potenza per ottimizzare la cavitazione nel mezzo liquido. Ciò consente la rimozione mirata di contaminanti a livello micrometrico—residui organici, depositi di particolato—da micropori, superfici curve complesse e interstizi stretti, senza la necessità di una vigorosa abrasione meccanica.

Ogni modello è dotato di un sistema di controllo intelligente proprietario che regola automaticamente i parametri ultrasonici in base alle caratteristiche del carico, garantendo che l'energia acustica sia costantemente focalizzata e trasferita al bagno di pulizia. L'uscita ultrasonica può essere regolata senza livelli predefiniti dal 10% al 100% con incrementi dell'1%, consentendo all'operatore di selezionare l'intensità esatta richiesta per componenti delicati o depositi ostinati. Una piastra riscaldante PTC integrata controllata da sensore NTC riscalda il liquido di pulizia dalla temperatura ambiente fino a 80 °C, accelerando processi di pulizia come dissoluzione, estrazione e cinetica delle reazioni chimiche. Una funzione di degasaggio selezionabile (funzionamento intermittente con un intervallo massimo di 30 s) aiuta a rimuovere l'aria disciolta dal bagno, ripristinando la piena intensità della cavitazione dopo l'aggiunta di liquido fresco o dopo un uso prolungato.

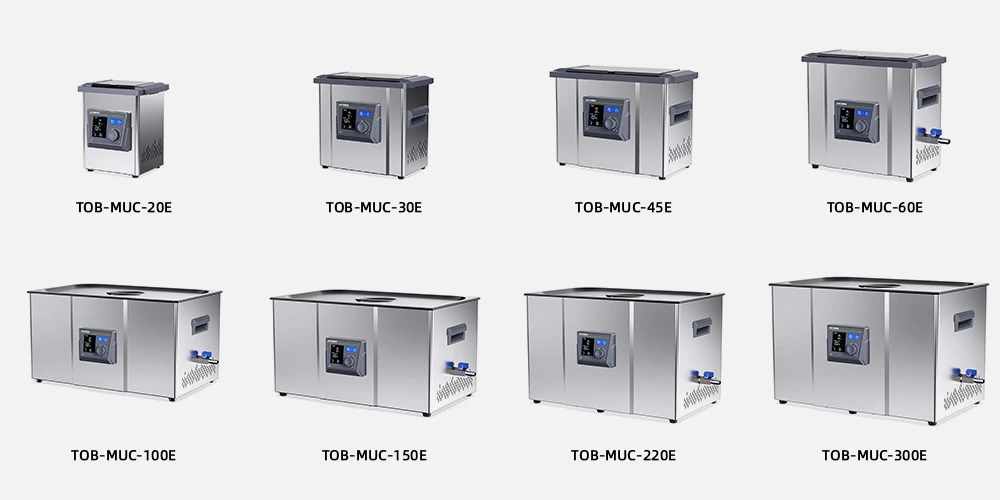

La serie comprende otto modelli con capacità dei serbatoi da 2 L a 30 L e potenze di uscita ultrasonica da 60 W a 720 W. Tutti i modelli dispongono di un display LCD retroilluminato da 3 pollici per il monitoraggio in tempo reale di temperatura, tempo e potenza. I serbatoi sono formati in un unico pezzo mediante stampaggio a pressione in acciaio inossidabile 304 (spessore ≥1,0 mm), senza giunzioni saldate, offrendo resistenza a un'ampia gamma di pH (3–12). I modelli da 6 L in su sono dotati di una valvola di scarico in acciaio inossidabile 304 e di un tubo in silicone per uno scarico sicuro e controllato di soluzioni calde o chimicamente aggressive.

Ideale per:

• Puliziacomponenti hardware di celle a moneta (involucri, molle, distanziatori), dischi degli elettrodi efogli di collettori di corrente prima dell'assemblaggio della cella per rimuovere oli da taglio, polvere e umidità adsorbita.
• Rimozione dei residui secchi di impasto dell'elettrodo da recipienti di miscelazione, lame raschiatrici, teste slot-die e altricomponenti di macchine per il rivestimento delle batterie.
• Risciacquo post-sintesi di piccoli lotti di polveri catodiche o anodiche per rimuovere sali residui o tensioattivi organici.
• Attività generali di laboratorio come il degasaggio di solventi HPLC, la dispersione di nanomateriali e la pulizia di vetreria e piccoli strumenti.

Non sai quale capacità del serbatoio corrisponde al tuo carico di lavoro di pulizia? Contatta i nostri specialisti di apparecchiature da laboratorio fornendo le dimensioni tipiche dei componenti e la produttività. Ti aiuteremo a selezionare il modello appropriato.

Dove si colloca la pulizia a ultrasuoni nella preparazione delle celle batteria

Nella ricerca sulle batterie e nella produzione su piccola scala, la pulizia di ogni componente influenza direttamente i risultati elettrochimici. La serie TOB-MUC-E viene utilizzata in diversi punti del flusso di lavoro:

• Pulizia del substrato dell'elettrodo: fogli di alluminio e rame, prima di essere rivestiti con l'impasto, possono contenere oli di laminazione o contaminanti ambientali. Un breve trattamento a ultrasuoni con un solvente adatto può migliorare l'uniformità della superficie e l'adesione del rivestimento.
• Preparazione dell'hardware della cella: involucri delle celle a moneta, molle, distanziatori e O-ring sono spesso forniti con residui di lubrificanti di lavorazione. La pulizia a ultrasuoni in un bagno riscaldato di detergente o solvente rimuove questi residui senza graffiare le superfici di tenuta lucidate, contribuendo a garantire una tenuta affidabile della cella e una resistenza interna costante.
• Manutenzione delle apparecchiature di rivestimento: lame raschiatrici, barre a virgola e labbri slot-die accumulano residui secchi di impasto dell'elettrodo che possono influire sulla qualità del rivestimento. Immergere questi componenti in un solvente compatibile all'interno del bagno a ultrasuoni rimuove i residui da bordi e canali stretti difficili da raggiungere manualmente.
• Pulizia generale della vetreria da laboratorio: becher di miscelazione, siringhe e spatole utilizzati con impasti a base di NMP o acqua possono essere puliti a ultrasuoni, riducendo il rischio di contaminazione incrociata tra diversi lotti di materiali.

Poiché i parametri di pulizia (potenza, temperatura, tempo) possono essere impostati e variati con precisione, la stessa macchina può gestire sia membrane separatrici delicate (a bassa potenza) sia parti di apparecchiature molto sporche (ad alta potenza).

Come funziona il pulitore a ultrasuoni

La serie TOB-MUC-E genera e controlla l'energia ultrasonica secondo i seguenti principi, come descritto dal produttore:

1. Generazione degli ultrasuoni:La macchina utilizza una tecnologia composita di generazione degli ultrasuoni che converte l'energia elettrica in vibrazioni meccaniche ad alta frequenza (circa 40 kHz). Queste vibrazioni vengono trasmesse al liquido nel serbatoio.
2. Effetto di cavitazione:Le vibrazioni ad alta frequenza creano cicli alternati di alta e bassa pressione nel liquido. Durante la fase di bassa pressione si formano microscopiche bolle di vapore; durante la fase di alta pressione queste bolle collassano violentemente. Questo processo, noto come cavitazione, produce onde d'urto localizzate che rimuovono le particelle di sporco dalle superfici. Il produttore afferma che il sistema è progettato per ottimizzare la cavitazione nel mezzo liquido, consentendo la rimozione mirata di residui organici e depositi di particolato da geometrie complesse.
3. Controllo intelligente della potenza:Un sistema di controllo intelligente proprietario monitora le condizioni del carico e regola automaticamente i parametri ultrasonici per mantenere la risonanza e un trasferimento energetico efficiente. L'utente può inoltre affinare l'intensità della cavitazione regolando la potenza ultrasonica senza livelli predefiniti dal 10% al 100% con incrementi dell'1%.
4. Riscaldamento e degasaggio:Un sensore di temperatura NTC e una piastra riscaldante PTC lavorano insieme per riscaldare il liquido di pulizia fino a una temperatura impostata (fino a 80 °C), accelerando la pulizia. Una funzione di degasaggio, quando attivata, fa pulsare gli ultrasuoni a intervalli (massimo 30 s tra gli impulsi), consentendo all'aria disciolta di fuoriuscire dal liquido affinché l'efficienza della cavitazione venga ripristinata dopo il riempimento del bagno con liquido fresco o dopo un uso prolungato.

Caratteristiche principali

Le seguenti caratteristiche sono elencate dal produttore e sono comuni alla serie TOB-MUC-E.

1. Display LCD ad alta definizione -Uno schermo LCD retroilluminato da 3 pollici mostra informazioni operative in tempo reale—temperatura, tempo rimanente e livello di potenza—consentendo all'utente di monitorare il processo di pulizia con una rapida occhiata.
2. Serbatoio senza saldature in acciaio inossidabile 304 -Il serbatoio interno è formato da un unico foglio di acciaio inossidabile 304 (≥1,0 mm) mediante stampaggio a pressione in un unico pezzo, senza giunzioni saldate. Resiste a un ampio intervallo di pH (3–12) ed è progettato per sopportare un uso a lungo termine senza deformazioni. Questo design è essenziale per i laboratori di batterie che utilizzano una varietà di agenti detergenti, dai detergenti alcalini delicati ai solventi organici.
3. Regolazione della potenza ultrasonica senza livelli preimpostati (10 %–100 % con incrementi dell'1 %) -L'uscita ultrasonica può essere regolata con precisione, consentendo all'utente di selezionare l'intensità esatta necessaria per diverse attività di pulizia: bassa potenza per pellicole separatrici delicate o piccoli componenti, alta potenza per rimuovere residui di impasto essiccati ostinati dalle apparecchiature di rivestimento.
4. Riscaldamento PTC controllato da NTC (RT–80 °C) -Un sensore NTC monitora la temperatura del liquido mentre una piastra riscaldante ceramica PTC fornisce un riscaldamento uniforme. Il riscaldamento controllato accelera la dissoluzione dei contaminanti solubili e aumenta l'efficacia di molti prodotti chimici per la pulizia.
5. Funzione di degasaggio -Questa funzione (funzionamento intermittente, intervalli massimi di 30 s) facilita la rimozione dell'aria disciolta dalle soluzioni detergenti appena preparate, garantendo che la cavitazione ultrasonica operi alla massima intensità fin dall'inizio del ciclo.

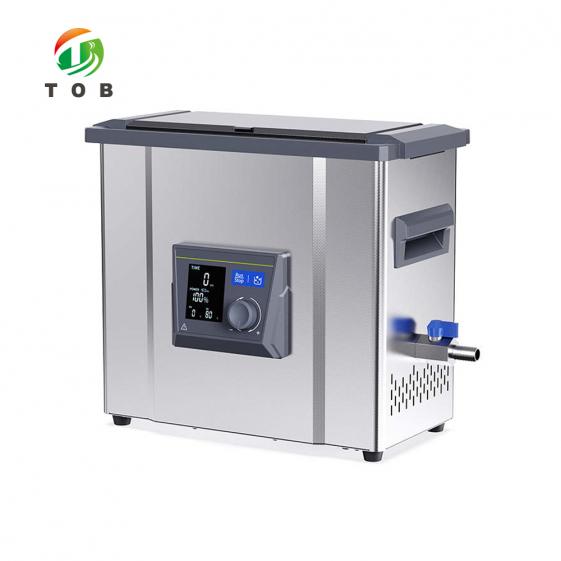

6. Valvola di scarico in acciaio inossidabile 304 (modelli ≥ 6 L) -Sui TOB-MUC-60E e sulle unità più grandi, una valvola di scarico in acciaio inossidabile 304 con portata regolabile e un tubo in silicone incluso consente all'operatore di scaricare in sicurezza liquidi riscaldati o chimicamente aggressivi direttamente in un contenitore per rifiuti, evitando la necessità di inclinare la macchina o aspirare manualmente il bagno.
7. Costruzione robusta e circuiteria avanzata -Il produttore dichiara che il design elettronico utilizza tecnologia con chip importati e un layout circuitale avanzato che migliora l'efficienza di conversione dell'energia elettrica in uscita ultrasonica, contribuendo al risparmio energetico complessivo.

Specifiche tecniche complete

La tabella seguente fornisce i parametri tecnici per tutti gli otto modelli della serie TOB-MUC-E.

Domande comuni sull'utilizzo della serie TOB-MUC-E nei laboratori per batterie

D1: Il pulitore a ultrasuoni può essere utilizzato con solventi organici come NMP o etanolo?
Sì, il serbatoio in acciaio inossidabile 304 è resistente chimicamente a molti solventi organici. Tuttavia, l'utente deve seguire pratiche di sicurezza di laboratorio per i solventi infiammabili. Utilizzare la funzione di riscaldamento con cautela e solo a temperature ben inferiori al punto di infiammabilità del solvente. Collocare il solvente in un contenitore secondario (becher) all'interno di un serbatoio riempito d'acqua è un approccio comune per ridurre ulteriormente il rischio.

D2: Quale livello di potenza ultrasonica dovrebbe essere utilizzato per la pulizia di sottili fogli di elettrodi o separatori?
Iniziare con un'impostazione di potenza bassa (10 %–30 %) e un tempo di pulizia breve. La regolazione continua consente un controllo molto preciso; l'utente può aumentare gradualmente la potenza fino a osservare una pulizia efficace, evitando al contempo qualsiasi danno meccanico al foglio o alla pellicola. Eseguire sempre prima un test su un piccolo pezzo.

D3: Come funziona la funzione di degasaggio e quando dovrebbe essere utilizzata?
La modalità di degasaggio attiva e disattiva gli ultrasuoni a impulsi (intervallo massimo di 30 s), consentendo all'aria disciolta di risalire e fuoriuscire dal liquido. Si consiglia di eseguire un ciclo di degasaggio ogni volta che viene aggiunta una soluzione detergente fresca o quando il bagno non è stato utilizzato per un periodo prolungato, poiché il gas disciolto attenua la cavitazione e riduce l'efficienza della pulizia.

D4: È necessario utilizzare la funzione di riscaldamento o il pulitore può funzionare a temperatura ambiente?
Il riscaldamento è opzionale. Molte soluzioni detergenti funzionano efficacemente a temperatura ambiente. Il riscaldamento è vantaggioso quando l'attività dell'agente detergente dipende dalla temperatura o quando si devono sciogliere residui di impasto essiccati. L'utente può impostare la temperatura desiderata e il controller la manterrà.

Pronto ad aggiungere una pulizia a ultrasuoni costante e regolabile al flusso di lavoro del tuo laboratorio per batterie? Richiedi un preventivo per la serie TOB-MUC-E nella dimensione del serbatoio più adatta alla tua applicazione. Per consigli sulla scelta del modello corretto o sulla configurazione di un protocollo di pulizia, contatta il nostro team di apparecchiature di laboratorio.
