Marca:
TOB NEW ENERGYoggetto numero.:
TOB-JS400-4ordine (moq):
1setPagamento:
L/C,T/Torigine del prodotto:
Chinaporto di spedizione:
XIAMENMacchina per rivestimento con fustella a fessura laterale singola per laboratorio
SPECIFICHE
Attrezzatura Funzioni e principi
Questa macchina per il rivestimento con stampo a fessura singola viene utilizzata per il rivestimento di precisione di catodo e anodo elettrodo delle batterie agli ioni di litio. Consiste principalmente nella parte di svolgimento, parte della testa della macchina, parte del forno, parte di trazione, parte di avvolgimento e controllo elettrico parte. Rivestire uniformemente la sospensione agitata sul substrato, assicurandosi che dimensioni, peso, ecc. rientrano nell'intervallo del processo. Dopo il trattamento di asciugatura, arrotolare e prepararsi per il processo successivo.
Parametri del materiale di base
|
Articolo |
Catodo |
Anodo |
|
Materiale di base |
Lamina d'alluminio |
Lamina di rame |
|
Larghezza (mm) |
160ï½320 |
160-320 |
|
Spessore(Âμm) |
8ï½15 |
6ï½12 |
Parametri liquame
|
Articolo |
Catodo |
Anodo |
Tab colla |
|
Materiale |
LFP, NMC, ecc. |
Grafite |
Al2O3ãboehmite |
|
Solvente |
NMP |
Acqua DI |
NMP |
|
Solidiï¼% in pesoï¼ |
52ï½65(LFP) 60~76(NMC) |
42ï½50 |
30ï½40% |
|
Peso specifico del liquameï¼g/cm3ï¼ |
1,5ï½2,5 |
1.0ï½2.0 |
- |
|
Viscositàï¼mPa.sï¼ |
3500ï½12000 |
2500ï½8000 |
1000ï½3000 |
|
Notaï¼ 1) Contenuti solidi dello stesso lotto di liquame: fluttuazione ⤠±0,5%. 2) La viscosità dello stesso lotto di impasto liquido: fluttuazione ⤠± 500 mPa. S, qualsiasi fluttuazione di temperatura entro l'intervallo 22-30 ± 2°C. 3) Durante accettazione, un tipo di impasto catodico; un tipo di liquame anodico. |
|||
Parametri rivestimento
|
Articolo |
Catodo |
Anodo |
|
Modalità rivestimento |
Continuo, Intermittente, Rivestimento a strisce |
Continuo, Intermittente, Rivestimento a strisce |
|
Larghezza rivestimento (mm) |
150-300 |
150-300 |
|
Spessore secco del rivestimento su un solo latoï¼Âμmï¼ |
70ï½350 |
60ï½350 |
|
Peso del rivestimento singolo (g/ã¡) |
30ï½250 |
20ï½200 |
|
Velocità di rivestimento (m/min) |
0,5~1 |
0,5~1,5 |
Spiegazione: La velocità di rivestimento è correlata alle caratteristiche del prodotto (sistema materiale, spessore del rivestimento, contenuto solido, temperatura) e la velocità massima di rivestimento dati nella tabella non possono soddisfare i requisiti speciali del processo di rivestimento.
Specifiche e parametri dell'attrezzatura
|
No |
Articolo |
Contenuto |
|
1. |
Larghezza superficie rotolo |
400mm |
|
2. |
Velocità meccanica (senza carico) |
Max.5 m/min |
|
3. |
Specifiche di svolgimento |
Diametro rotolo: Massimo Ï 300 mmï¼Portante di carico: massimo 100 kg. Specifiche del rotolo: diametro interno di 3 pollici, circa 76,2 mm, lunghezza 400 ± 3 mm Materiale rotolo: metallo, ABS plastica |
|
4. |
Specifiche dell'avvolgimento |
Diametro rotolo: Massimo Ï 300 mmï¼Portante di carico: massimo 100 kg. Specifiche del rotolo: diametro interno di 3 pollici, circa 76,2 mm, lunghezza 400 ± 3 mm Materiale rotolo: metallo, ABS plastica |
|
5. |
Metodo di riscaldamento del forno |
Riscaldamento elettrico |
|
6. |
Struttura forno |
1 sezione Ã2m/sezione=2mï¼singola livello |
|
7. |
Temperatura del forno |
Max.150°C |
Componenti principali dell'apparecchiatura
|
Nome |
QTÀ |
Osservazione |
|
Unità di svolgimento |
1 set |
Stazione singola, automatica svolgimento, cambio rotolo manuale |
|
Unità di rivestimento |
1 set |
/ |
|
Unità di alimentazione spalmatura |
1 set |
Incluso tamburo di miscelazione, pompa, filtro, valvola, ecc |
|
Mobile forno |
1 set |
Singolo stratoï¼1 sezioneÃ2m=2m |
|
Unità di trazione |
1 set |
/ |
|
Unità di avvolgimento |
1 set |
Stazione singola, automatica svolgimento, cambio rotolo manuale; |
|
Controllore |
1 set |
/ |
Funzione opzionale
| Rivestimento bordi | (1) Il l'elettrodo positivo è dotato di meccanismo di incollaggio dei bordi, pompa a vite + modalità di incollaggio della testa di erogazione, i parametri di incollaggio sono i seguenti: |
| (2) Larghezza colla del rivestimento: 3-10 mm±1 mm | |
| (3) Spessore della colla del rivestimento: 30-70um±15um spessore secco su un solo lato | |
| (4) Requisiti dei liquami: filtro superiore a 150 mesh, viscosità 1500±300 pezzi, contenuto solido 40%±5% | |
| (5) Area di copertura: 0,2~1,0 mm (nessuna perdita di metallo, nessun bordo del tamburo) | |
| (6) Sistema di alimentazione di incollaggio: volume del fusto 10 litri, capsula unipolare filtro installato su carrello indipendente Numero di strisce adesive: da 1 a 4 | |
| Allarme concentrazione solvente NMP | (1) Il la seconda sezione della scatola degli elettrodi positivi è dotata di un NMP dispositivo di allarme di concentrazione, per un totale di 1 set e posizioni di installazione sono riservato alle restanti sezioni. |
| (2) Quando la concentrazione supera il 35%, l'attrezzatura dovrebbe cedere un allarme acustico e visivo. | |
| (3) Quando la concentrazione supera il 50%, l'apparecchiatura si attiva automaticamente smette di funzionare e la ventola di scarico funziona automaticamente al massimo frequenza. | |
| (4) Anodo non configurato, interfaccia di installazione riservata. |
VISUALIZZAZIONE PRODOTTO

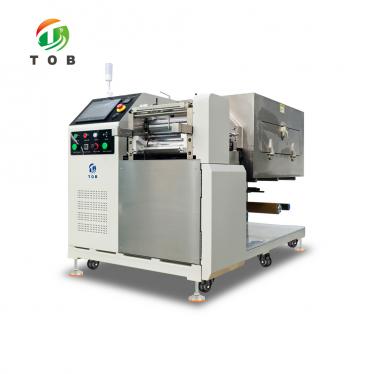

TOB-JS400-2 Modello di rivestimento roll-to-roll
