Marca:
TOB NEW ENERGYoggetto numero.:
TOB-SY300Jordine (moq):
1setPagamento:
L/C,T/Torigine del prodotto:
Chinaporto di spedizione:

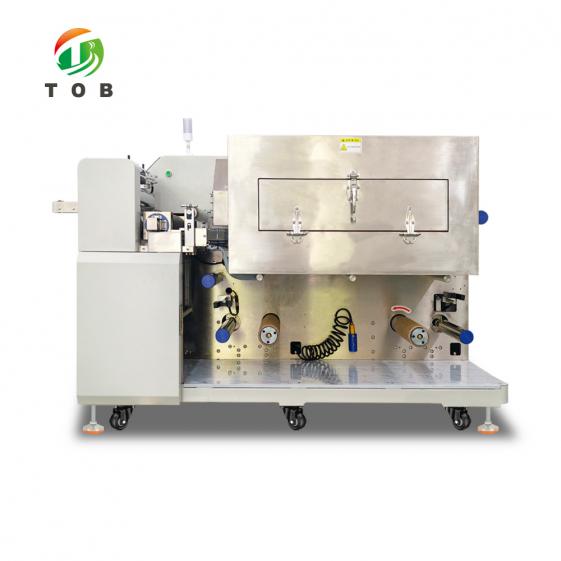

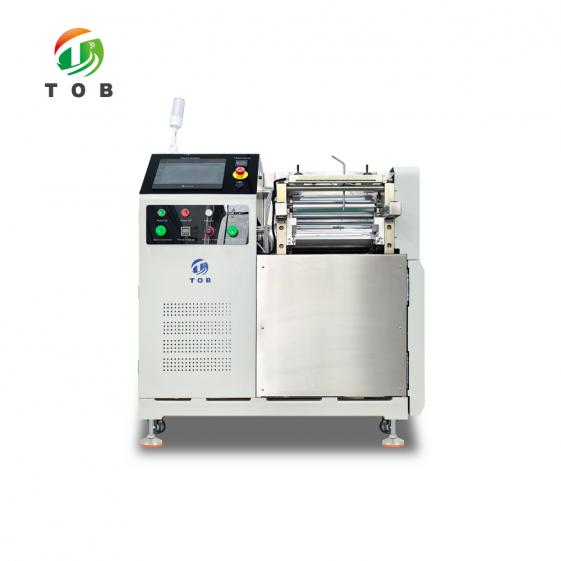

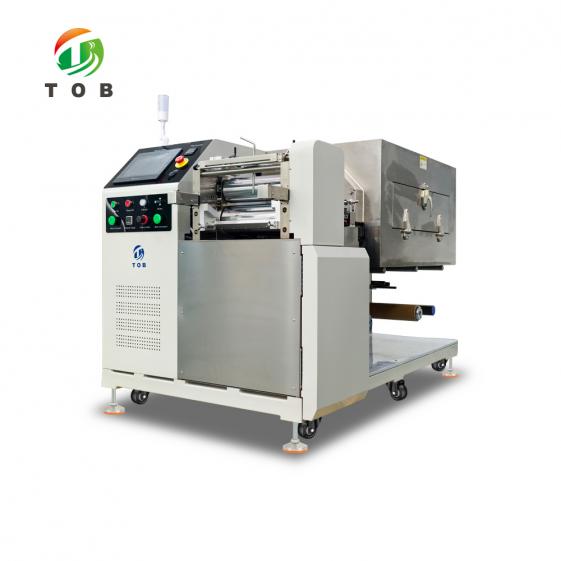

XIAMENMacchina di rivestimento roll-to-roll per elettrodi di batterie al litio
Rivestimento intermittente
Rivestimento continuo
Panoramica del prodotto
La macchina di rivestimento roll-to-roll TOB-SY300J è un sistema di rivestimento di elettrodi ad alta precisione progettato per la ricerca di laboratorio e la produzione su scala pilota di batterie agli ioni di litio. È progettata per offrire una qualità di rivestimento stabile, un controllo flessibile del processo e una precisione di rivestimento di livello industriale in una piattaforma compatta da laboratorio.
Questa macchina adotta una struttura di rivestimento a trasferimento a tre rulli avanzata, combinata con un sistema di controllo della tensione a circuito chiuso e un sistema di asciugatura di precisione, garantendo una distribuzione uniforme della sospensione e un'eccellente uniformità del rivestimento su tutto il substrato.
Un vantaggio fondamentale di questo sistema è la sua capacità di passare liberamente dalla modalità di rivestimento continuo a quella di rivestimento intermittente, il che lo rende altamente adattabile a diverse configurazioni di elettrodi, inclusi i processi di rivestimento completo, rivestimento a intercapedine e rivestimento a motivi.
È ampiamente utilizzato nei processi di rivestimento di catodi e anodi che coinvolgono materiali come LFP, NMC, grafite e sistemi silicio-carbonio, nonché in altre applicazioni di film sottili funzionali.
Caratteristiche principali
| ■ Modalità di rivestimento commutabile: continua e intermittente | ■ Controllo di rivestimento ad alta precisione (±3μm) |
|
Il sistema supporta sia la verniciatura continua che la verniciatura a intervalli (a sparsi), consentendo agli utenti di passare facilmente da una modalità all'altra a seconda delle esigenze del processo.
● Il rivestimento continuo è ideale per un rivestimento uniforme dell'intera superficie dell'elettrodo. ● La deposizione intermittente consente un controllo preciso della lunghezza e della spaziatura del rivestimento, essenziale per le aree dei terminali delle batterie e per le strutture avanzate degli elettrodi. Questa flessibilità riduce significativamente i limiti imposti dalle apparecchiature e migliora l'efficienza della ricerca e sviluppo. |
La macchina raggiunge una precisione di rivestimento di ±3 μm, garantendo uno spessore del film altamente uniforme su tutto il substrato.
In combinazione con un'alimentazione precisa della sospensione e la stabilità meccanica, ciò garantisce: ● C prestazioni costanti dell'elettrodo ● Riduzione degli sprechi di materiale ● Affidabilità e ripetibilità per la validazione sperimentale |
| ■ Tecnologia di rivestimento a trasferimento a tre rulli | ■ Sistema avanzato di controllo della tensione del substrato |
|
A differenza dei metodi di rivestimento tradizionali, questo sistema utilizza un processo di rivestimento a trasferimento a tre rulli, che offre:
● Una finestra di processo più ampia per diverse viscosità della sospensione ● Migliore distribuzione della sospensione prima del rivestimento ● Riduzione dei difetti quali striature e bordi irregolari Ciò è particolarmente importante per la fabbricazione di elettrodi per batterie ad alte prestazioni. |
Dotata di controllo automatico della tensione costante e di guida del nastro (sistema EPC), la macchina garantisce un movimento stabile del substrato durante l'intero processo di rivestimento.
I vantaggi includono: ● Prevenzione di rughe e deformazioni ● Allineamento preciso per la verniciatura su entrambi i lati ● Trasporto stabile di sottili fogli di alluminio e rame |
| ■ Sistema di asciugatura a doppio lato ad alta efficienza | ■ Controllo PLC con interfaccia touch screen |
|
Il forno di asciugatura ad aria calda integrato è dotato di soffiaggio d'aria su entrambi i lati, superiore e inferiore, garantendo:
● evaporazione del solvente ● Miglioramento dell'efficienza di asciugatura ● Migliore adesione del rivestimento e formazione del film Il sistema supporta sia sospensioni di elettrodi a base di NMP che a base d'acqua. |
La macchina è controllata da un sistema PLC con interfaccia touch screen, che fornisce:
● Regolazione dei parametri in tempo reale ● Funzionamento e monitoraggio semplici ● Prestazioni di sistema stabili e affidabili |
| ■ Sistema opzionale di recupero del solvente | |
|
Per i processi basati su NMP, è possibile integrare un sistema opzionale di recupero del solvente per:
● Ridurre l'impatto ambientale ● Minori costi di consumo dei solventi ● Soddisfare i requisiti di conformità industriale |
Specifiche tecniche
| Articolo | Specifiche |
| Modello | TOB-SY300J |
| Tipo di macchina | Macchina di rivestimento da laboratorio roll-to-roll |
| Dimensioni | L1800 × P1300 × H1200 mm |
| Peso | Circa 1,2 tonnellate |
| Alimentazione elettrica | Trifase 380V, 50Hz |
| Fluttuazione di tensione | +8% ～ –8% |
| Potenza totale | 10 kW |
| Aria compressa | ≥5,0 kg/cm² (dopo essiccazione e filtrazione) |
| Materiali adatti | LFP, LCO, LMO, grafite, carbonio di silicio |
| Metodo di rivestimento | Rivestimento continuo / Rivestimento intermittente |
| Lunghezza del forno | 1 sezione (1 metro) |
| Spessore del substrato | Foglio di Al: 8–30μm / Foglio di Cu: 8–30μm |
| Larghezza L | 330 mm |
| Larghezza effettiva del rivestimento | ≤280 mm |
| Precisione del rivestimento | ±3μm |
| Precisione del peso del rivestimento | ±1,0% |
| Viscosità della sospensione | 2000–12000 mPas |
| Spessore a secco | 20–200μm |
| Tipo di solvente | NMP / A base d'acqua |
| Contenuto solido | 20–85% |
| Precisione dimensionale del rivestimento | L≤±1mm, W≤±0.5mm |
| Precisione dell'allineamento | L≤±1mm, W≤±0.5mm |
Applicazioni
Questa macchina per la spalmatura da rullo a rullo è adatta a una vasta gamma di applicazioni:
● Rivestimento degli elettrodi delle batterie agli ioni di litio
● Ricerca sulle batterie agli ioni di sodio
● Fabbricazione di elettrodi per supercondensatori
● Rivestimenti funzionali a film sottile (ceramiche, film conduttivi, ecc.)
I materiali compatibili includono:
● Fosfato di ferro e litio (LFP)
● Ossido di litio cobalto (LCO)
● Ossido di litio-manganese (LMO)
● Anodi di grafite e di silicio-carbonio
Requisiti di installazione
| Temperatura ambiente: | Testa della macchina: 25–30℃ |
| Altri: 10–40℃ | |
| Umidità relativa: | Processo catodico: ≤35% UR |
| Processo anodico: ≤98% UR |
Perché scegliere TOB-SY300J?
Rispetto alle macchine di rivestimento da laboratorio standard, questo sistema offre:
● Doppia modalità di rivestimento in un'unica macchina (continua + intermittente)
● Precisione di rivestimento di livello industriale in un ambiente di laboratorio
● Gestione stabile del substrato per materiali in lamina sottile
● Verifica del processo scalabile prima della produzione di massa
Tre opzioni di metodi di rivestimento
1. Rivestimento a lama Comma (solo per rivestimento continuo)
|
|
2. Verniciatura a rullo (verniciatura a trasferimento) - Verniciatura continua e verniciatura intermittente
|
|
ESPOSIZIONE DEL PRODOTTO
|
|
|
|
