battery machine and materials solution
Prodotti

Prodotti caldi


Macchina semiautomatica per l'appiattimento delle celle delle batterie
加载中...

Macchina semiautomatica per l'appiattimento delle celle delle batterie per celle senza tavola 4680 e 32140

La macchina per appiattire le celle delle batterie senza piano TOB-RP-QJR46 utilizza meccanismi rotanti per appiattire le linguette degli elettrodi delle celle senza piano (ad esempio, celle cilindriche senza piano 4680, 32140), garantendo superfici lisce e un contatto stretto per ridurre la resistenza interna e aumentare la densità energetica.
  • Marca:

    TOB
  • oggetto numero.:

    TOB-RP-QJR46
  • ordine (moq):

    1
  • Pagamento:

    L/C,T/T
  • origine del prodotto:

    China
  • porto di spedizione:

    XIAMEN
Dettagli del prodotto

Macchina semiautomatica per l'appiattimento delle celle delle batterie per celle senza tavola 4680 e 32140



Specifiche


Descrive le funzioni e i principi del dispositivo

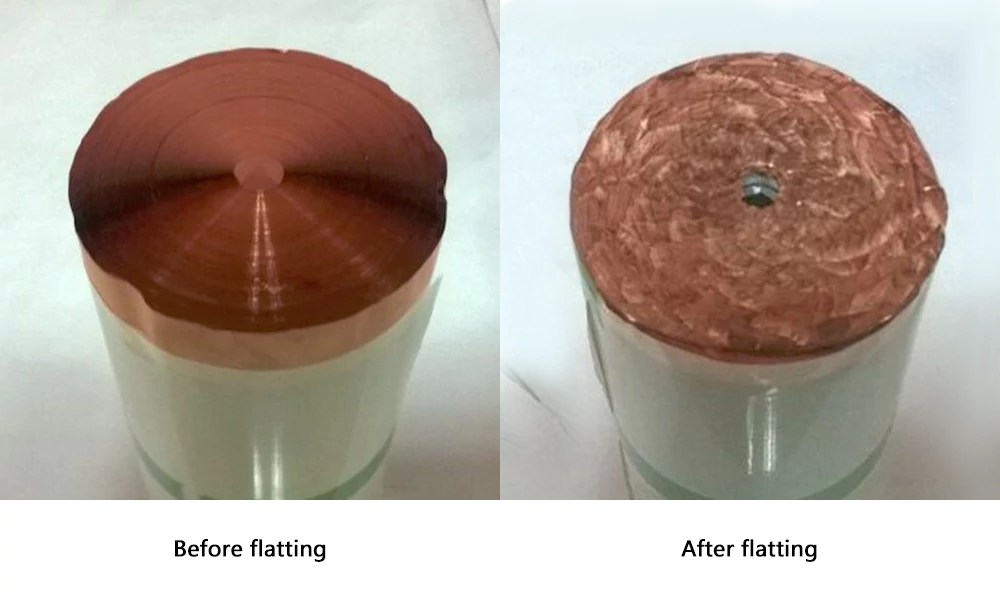

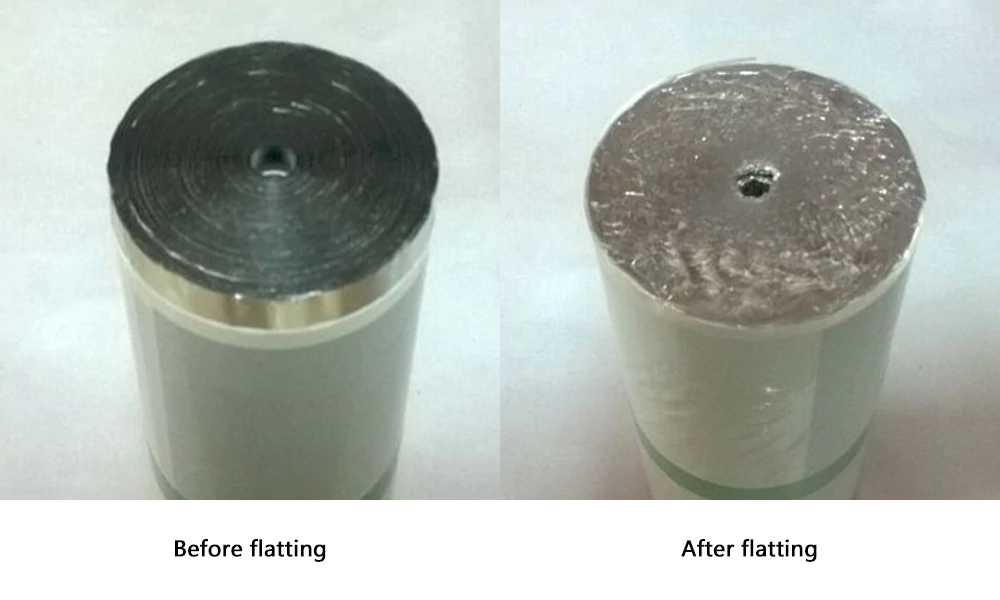

Questa macchina per la spianatura delle celle di batterie TOB-RP-QJR46 senza tavolo è utilizzata principalmente per la sagomatura cilindrica delle linguette delle batterie al litio. Il processo di lavorazione è il seguente: posizionare manualmente la cella sull'apposito supporto, fare clic su "Start" e il supporto blocca automaticamente la cella; il dispositivo di sagomatura a due lati inizia a lavorare, il servomotore si avvia e aziona il dispositivo di sagomatura delle linguette su entrambe le estremità per ruotare. Un lato gira in positivo, l'altro inverte la rotazione e il dispositivo di sagomatura esegue un avanzamento lento. Il rullo interno del dispositivo di sagomatura ruota sotto l'attrito della superficie di contatto della cella della batteria, in modo che la cella possa essere compressa e sagomata per garantire la superficie terminale piatta fino al completamento della lunghezza di sagomatura impostata. (La figura allegata mostra il confronto tra prima e dopo la sagomatura)

Tabless Battery Cell Flatting Machine Tabless Battery Cell Flatting Machine

Flusso operativo dell'attrezzatura

Alimentazione della cellula → posizionamento della cellula → appiattimento di ciascun lato della cellula → trasposizione automatica → dopo l'appiattimento, scarico sulla linea successiva → ricezione manuale


Composizione dei componenti principali


  • Meccanismo di trasmissione: 2 set, controllato da servomotore e azionato da cinghia sincrona.
  • Meccanismo di posizionamento: 1 set, composto da cilindro e sensore di posizionamento.
  • Testa di appiattimento: 2 set, composti da testa di appiattimento, meccanismo di trasmissione sincrona, modulo elettrico e sensore di posizionamento.
  • Sistema di controllo elettrico: è composto da PLC, touch screen, sensore di rilevamento, relè, pulsante e altri componenti di controllo.
  • Corpo macchina: Tubo quadro in acciaio strutturale, Piattaforma: Piastre in acciaio strutturale, nichelate o con collare, Copertura macchina: Telaio in lega di alluminio, piastra in PVC trasparente.



Parametro tecnico dell'attrezzatura


  • Tasso di qualificazione del prodotto: 99% (si riferisce solo all'obsolescenza del prodotto dovuta a problemi con le apparecchiature)
  • Capacità per unità/velocità (macchina singola): ≥15 PPM (varia leggermente in base al processo del materiale)
  • Tasso di funzionamento dell'apparecchiatura: ≥95% (guasto causato solo dall'apparecchiatura)
  • Apparecchiatura elettrica: Tensione 220 V 50 Hz; Fluttuazione di tensione inferiore a ±10%; Potenza dell'apparecchiatura: 2 kW
  • Requisiti della fonte d'aria: ≥0,6 MPa (forniti dal cliente)
  • Aria compressa: pressione 0,5-0,7 MPa, portata 100 L/min
  • La progettazione delle macchine dovrebbe raggiungere eccellenti prestazioni ingegneristiche uomo-macchina
  • Materiali della struttura della macchina preferiti: alluminio e acciaio inossidabile o galvanica resistente alla corrosione



Elenco dei pezzi di ricambio forniti con il dispositivo

Numero di serie

Nome del dispositivo

Unità

Quantità

Osservazioni

1

Elettrovalvola

pezzi

2

AirTAC

2

Fibra ottica

pezzi

2

Panasonic

3

Altre parti fatte in casa (normale usura)



Gratuito entro 1 anno

4

Interruttore magnetico

pezzi

4

AirTAC


Esposizione del prodotto


Tabless Battery Cell Flatting Machine

Tabless Battery Cell Flatting Machine

Tabless Battery Cell Flatting Machine
