Macchina per appiattire rotoli di gelatina a batteria senza tavoli cilindrici di grandi dimensioni

Macchina per appiattire rotoli di gelatina per batterie cilindriche di grandi dimensioni senza tavoli per la produzione di celle di potenza agli ioni di litio

Specifiche

Introduzione al prodotto

IL TOB-GRP50320 La macchina per l'appiattimento di rotoli di gelatina per batterie cilindriche senza tavola è progettata per l'appiattimento e la formatura di precisione dei collettori di corrente nelle celle di potenza agli ioni di litio cilindriche senza tavola (design a linguetta completa).

Integrando la spianatura rotativa servoassistita, la formatura assistita da ultrasuoni e la compressione assiale controllata, la macchina garantisce superfici terminali delle celle piatte, una geometria uniforme del collettore di corrente e un'elevata coerenza del processo prima della saldatura e dell'assemblaggio.

Questa apparecchiatura è ampiamente utilizzata nelle linee di produzione di batterie cilindriche senza tavola, dove le prestazioni elettriche, la stabilità strutturale e la resa di produzione sono fondamentali.

Descrizione del prodotto

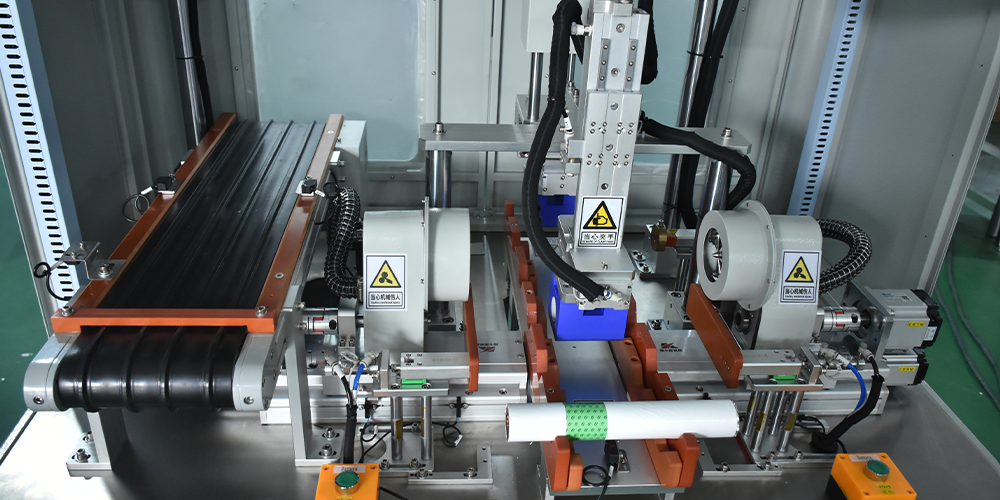

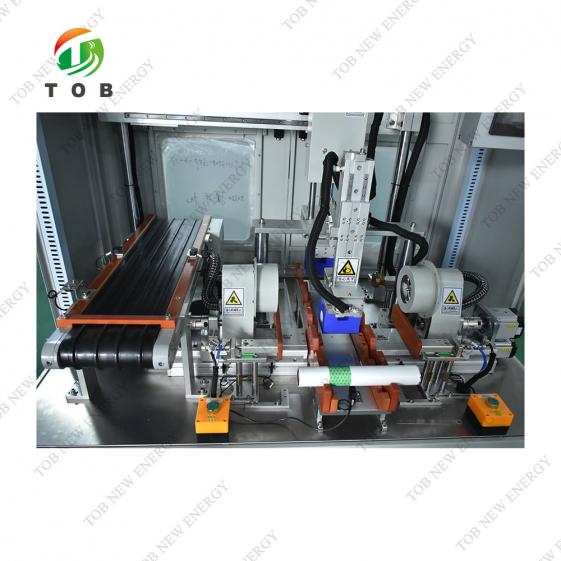

Questa macchina è specificamente sviluppata per l'appiattimento di rotoli di gelatina e la formatura di collettori di corrente in batterie agli ioni di litio cilindriche di grandi dimensioni senza tavola. Durante il funzionamento, il rotolo di gelatina viene posizionato manualmente nell'attrezzatura e bloccato automaticamente. Le teste di appiattimento servocontrollate su entrambi i lati ruotano in modo sincrono per formare uniformemente i collettori di corrente senza tavola, mantenendo al contempo un posizionamento assiale stabile.

Un meccanismo di formatura assistito da ultrasuoni funziona in sinergia con le teste di appiattimento rotanti, consentendo un'alimentazione lenta e controllata durante la compressione. Questo processo riduce al minimo le sollecitazioni meccaniche e garantisce superfici terminali piane e uniformi, essenziali per una saldatura laser affidabile e un contatto elettrico affidabile nelle celle cilindriche senza tavola.

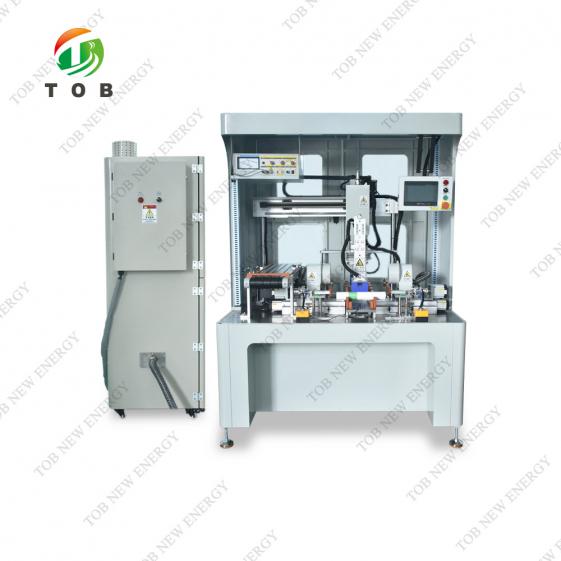

La macchina integra l'aspirazione della polvere e il test di isolamento HI-POT in-process, consentendo il controllo qualità in tempo reale durante il processo di appiattimento. Una volta raggiunta la lunghezza di formatura preimpostata, il rotolo di gelatina viene trasferito automaticamente da un manipolatore robotizzato alla linea di trasporto a valle.

Questa apparecchiatura è adatta sia per linee pilota che per la produzione in serie di celle di potenza cilindriche senza tavola, offrendo elevata stabilità e resa costante.

Processo di lavoro

● Caricamento del rotolo di gelatina

● Posizionamento del rotolo di gelatina

● Appiattimento rotativo servo a doppia estremità dei collettori di corrente senza tavola

● Cambio automatico della stazione

● Scarico robotizzato sulla linea di trasporto

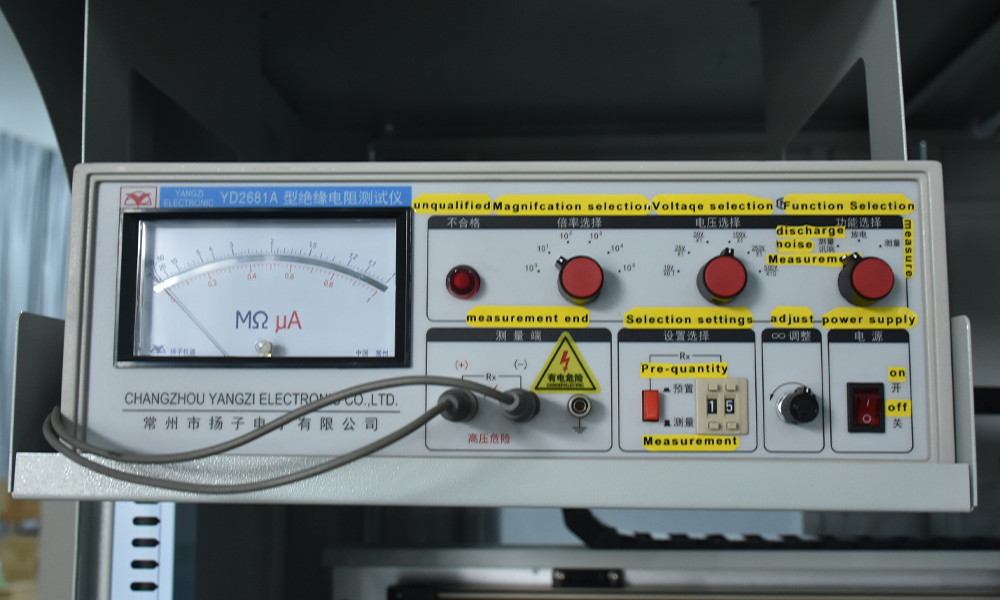

● Test di isolamento HI-POT

● Raccolta manuale

Componenti principali

● Sistema di azionamento

Due unità di trasmissione servoazionate con meccanismi a cinghia sincrona garantiscono un movimento rotatorio preciso e stabile.

● Sistema di posizionamento

Un modulo di posizionamento dedicato, composto da cilindri pneumatici e sensori di posizionamento, garantisce un allineamento preciso del rotolo di gelatina.

● Appiattimento delle teste

Due teste di spianatura rotanti servoassistite con trasmissione sincronizzata, moduli motore e sensori di posizionamento, progettate specificamente per la formatura di collettori di corrente senza tavola.

● Sistema di controllo elettrico

Architettura di controllo basata su PLC con HMI touchscreen, sensori di rilevamento, relè, pulsanti e interblocchi di sicurezza.

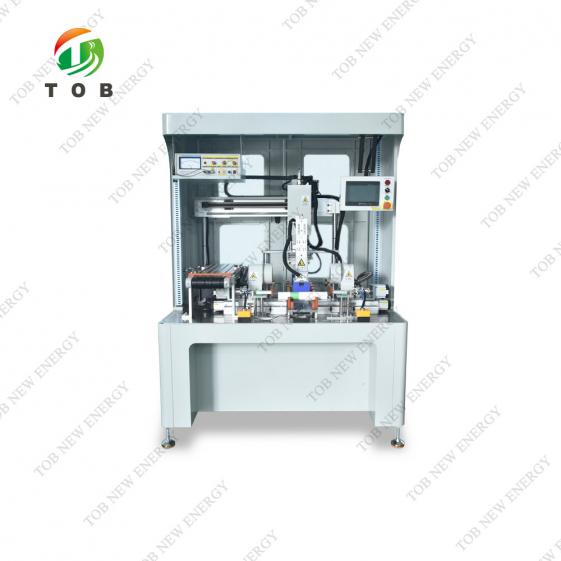

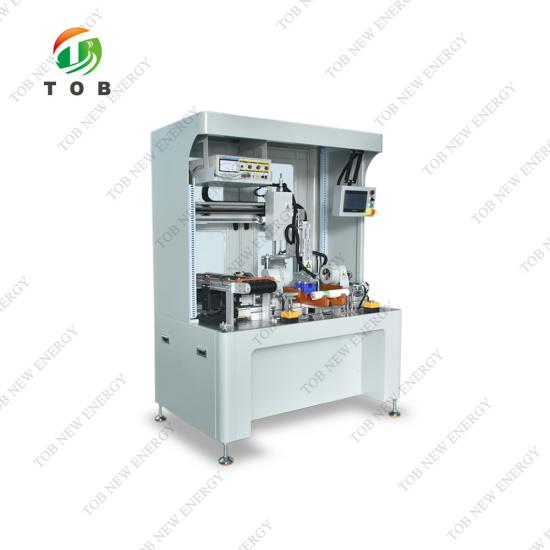

● Struttura della macchina

Telaio: tubi quadrati in acciaio strutturale

Piattaforma: lamiera di acciaio strutturale con nichelatura o cromatura

Allegato: telaio in lega di alluminio con pannelli in PVC trasparente

Specifiche tecniche

Vantaggi principali (focalizzato su Tableless)

● Progettato appositamente per batterie agli ioni di litio di grandi dimensioni cilindriche senza bordi

● Appiattimento rotativo a doppia estremità servocontrollato per la formazione uniforme del collettore di corrente

● Il processo assistito da ultrasuoni migliora la planarità e la consistenza della superficie terminale

● Raccolta polvere integrata e test HI-POT

● Elevata resa e funzionamento stabile adatti per linee di produzione automatizzate

● Supporta la produzione di batterie scalabili senza tabelle, dal progetto pilota alla produzione di massa

Applicazioni

● Linee di produzione di batterie agli ioni di litio cilindriche senza tavolo

● Produzione di celle per batterie di veicoli elettrici e ibridi

● Produzione di batterie per sistemi di accumulo di energia (ESS)

● Ricerca e sviluppo di celle cilindriche avanzate e linee pilota

Esposizione del prodotto

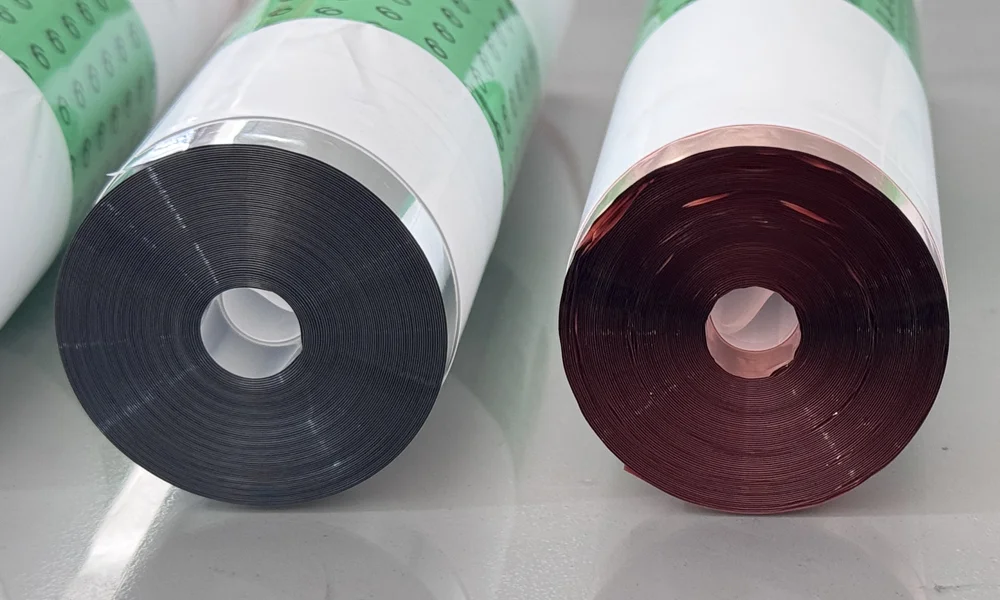

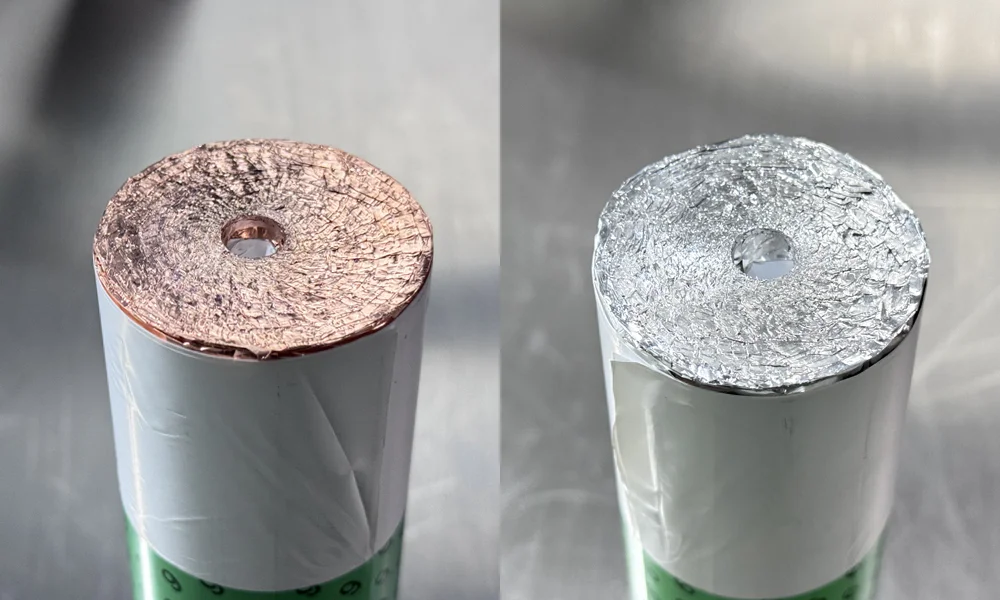

Prima Appiattimento	Dopo Appiattimento
