Brevetto CN215542414U - Macchina spalmatrice con cambio bobina senza interruzioni

Oct 10,2026
MODELLO DI UTILITÀ CONCESSO · CN215542414U · ATTIVO
Macchina spalmatrice con cambio bobina senza arresto

Una linea di spalmatura per batterie al litio la cui struttura di alimentazione sostituisce automaticamente la bobina di substrato successiva: nessun arresto, nessuna giunzione, nessun operatore allo svolgitore.

Specifiche complete e disegni: CN215542414U su Google Patents

La spalmatura dell'elettrodo è la fase che determina quanta parte della capacità, della sicurezza e della consistenza progettate di una batteria raggiunge effettivamente la cella finita: le specifiche definiscono una buona spalmatura come la premessa fondamentale per la capacità, la sicurezza e la consistenza della batteria. Ma mentre la testa di spalmatura è migliorata, la macchina circostante presentava un punto cieco: quando una bobina di substrato finiva, la linea doveva essere arrestata per caricarne una nuova. L'alimentazione continua non era semplicemente possibile.

CN215542414U, depositato il 1° settembre 2021, elimina tale arresto. La sua struttura di alimentazione mette in coda le bobine di substrato fresche su una rampa, le dosa una alla volta in una vasca di stoccaggio con due piastre di chiusura accoppiate idraulicamente, e rileva la fine del nastro in lavorazione con un raggio a infrarossi - così l'anima esaurita viene espulsa e la bobina successiva cade in posizione mentre la spalmatrice continua a spalmare.

Informazioni sul brevetto

Numero di pubblicazione CN215542414U
Numero di domanda CN202122096805.9U
Titolo (originale) 一种带有连续上料装置的锂电池涂布机 (Macchina spalmatrice con cambio bobina senza arresto)
Inventori Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Attuale cessionario XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - l'entità registrata di TOB NEW ENERGY
Data di deposito 1° settembre 2021
Data di concessione 18 gennaio 2022
Tipo di documento Modello di utilità (concesso, codice tipo U)
Stato legale Attivo
Scadenza prevista 1 settembre 2031
Disegni 4 figure
Registro ufficiale CN215542414U su Google Patents
Proprietà.TOB NEW ENERGY detiene questo modello di utilità concesso. È stato depositato sotto l'entità cinese registrata dell'azienda (riportata nel codice sorgente della pagina e nei dati strutturati) ed è co-inventato da Dany Huang (Zhengyao Huang) e Tobey Chen.
Informazioni sui titoli e sulla terminologia in questa pagina.Il titolo inglese qui sopra è una traduzione revisionata da esseri umani dal team di ingegneria di TOB NEW ENERGY, standardizzata sulla terminologia utilizzata in tutta la nostra linea di attrezzature; non si tratta di una traduzione automatica. Il titolo e le rivendicazioni originali in cinese costituiscono il testo autorevole: un lettore che confronta questa pagina con Google Patents potrebbe notare differenze nella formulazione proprio perché il registro pubblico ivi presente è tradotto automaticamente. Le figure e le descrizioni dei meccanismi in questa pagina sono tratte dalle specifiche e dalle rivendicazioni cinesi, non da una loro traduzione.
Una nota sul tipo di brevetto.Questo è un brevetto cinese per modello di utilità, che protegge la struttura meccanica di un dispositivo piuttosto che una formulazione chimica o un processo. I modelli di utilità hanno una durata di dieci anni e sono esaminati per novità e applicabilità pratica. Ciò che segue è quindi una descrizione strutturale - le rivendicazioni definiscono un apparato e le specifiche non pubblicano dati sulle prestazioni misurate. Eventuali numeri di produttività o tolleranza per le macchine di produzione di TOB provengono dalle nostre schede tecniche, non da questo documento di brevetto.

Il problema di produzione che questo brevetto risolve

Le specifiche sono esplicite riguardo al difetto delle macchine allora disponibili: la spalmatrice non riusciva ad alimentare il materiale in modo continuo. Un rotolo di substrato contiene solo una certa quantità di nastro e, quando si esauriva, la produzione si fermava mentre un operatore montava un rotolo nuovo. Su una moderna linea di elettrodi, ogni sosta di questo tipo rappresenta tempo inattivo per la testa di spalmatura, un nuovo transitorio di avvio per la qualità della spalmatura e un motivo per cui la resa utilizzabile del nastro è inferiore a quanto il processo di spalmatura dovrebbe fornire.

Come funziona il meccanismo

La macchina è organizzata in tre strutture in linea: una struttura di alimentazione (1), una struttura di spalmatura (2) e una struttura di essiccazione (3).

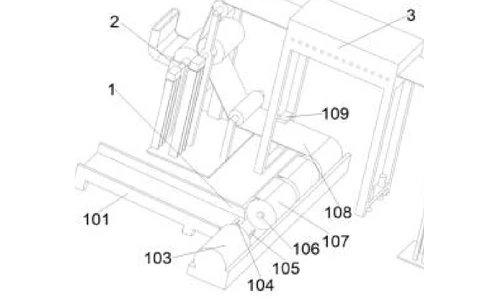

Front view of the coating machine with continuous web feeding
Figura 1 - vista frontale della spalmatrice

Rotoli in coda e le due piastre di chiusura

I rotoli di nastro nuovi (107) attendono su una piccola rampa (101) che conduce a una vasca di stoccaggio (114). Una prima piastra di chiusura idraulica (104) si trova all'apertura tra la rampa e la vasca; una seconda piastra di chiusura idraulica (105) si trova al centro della vasca, dove il rotolo effettivamente in uso poggia su un asta di supporto (106). Un canale dell'olio all'interno della canalina collega idraulicamente le due piastre. Quando il rotolo in movimento preme verso il basso la piastra 105, l'accoppiamento idraulico solleva la piastra 104 e impedisce al rotolo successivo di uscire dalla rampa. Un deflettore (115) all'estremità destra della canalina arresta ogni nuovo rotolo nell'esatta posizione di lavoro sull'asta di supporto.

Il ciclo di cambio

Quando il nastro (108) si esaurisce, non passa più tra il emettitore a infrarossi (111) e il sensore a infrarossi (112) montati sulle staffe del telaio di asciugatura. Il sensore invia un segnale al controller del cilindro idraulico (103) all'estremità sinistra della canalina. Il cilindro estende la sua asta (110), spingendo l'anima esaurita fuori dall'asta di supporto, quindi si ritrae. Con la canalina momentaneamente vuota, la piastra 105 non è più premuta verso il basso, l'accoppiamento idraulico lascia abbassare la piastra 104 e il rotolo successivo rotola nella canalina e sull'asta di supporto, premendo nuovamente la piastra 105, che solleva la piastra 104 e riarma il blocco. Il cambio è completo senza fermare la linea.

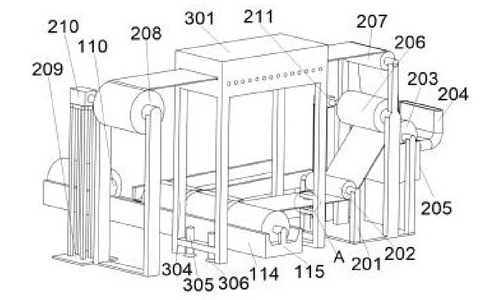

Back view of the coating machine showing the roll feeding mechanism
Figura 2 - vista posteriore della macchina spalmatrice

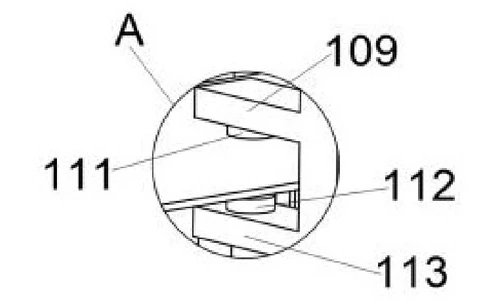

Enlarged view of the feeding mechanism, Figure 2 detail
Figura 3 - vista parziale ingrandita della Figura 2

Sezione di spalmatura

Dall'asta di supporto, il nastro viene guidato dal primo rullo di guida (202) nella struttura di spalmatura (2). La sospensione viene alimentata attraverso l'ingresso (204) in un serbatoio della materia prima (205); un rullo spalmatore (203) sopra il serbatoio raccoglie la sospensione e un rullo di spremitura (206) a lato del rullo spalmatore dosa la pellicola. Il nastro spalmato esce oltre un secondo rullo di guida (207). Un motore di spalmatura (211) sul primo telaio motore (201) aziona la sezione.

Asciugatura e riavvolgimento

Il nastro entra quindi nella struttura di asciugatura (3) a sinistra del secondo rullo di guida. All'interno della scatola di asciugatura (301), tubi riscaldanti (303) sulla parete superiore interna e un rullo riscaldante (302) con un riscaldatore interno asciugano lo strato spalmato; il riscaldatore e i tubi sono alimentati e controllati esternamente. Dopo l'asciugatura, il nastro viaggia verso il rullo di avvolgimento (208) a lato della struttura di asciugatura, azionato da un motore di avvolgimento (210) sotto un secondo telaio motore (209).

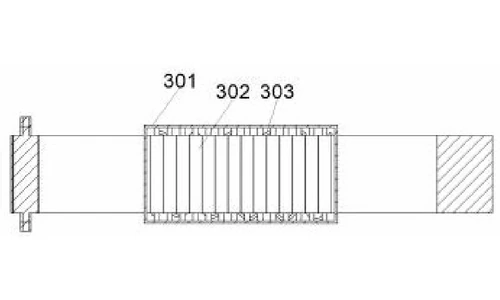

Sectional view of the drying box with heating tubes and heating roller
Figura 4 - vista in sezione della scatola di asciugatura

Vantaggi dichiarati

Vantaggio Meccanismo responsabile
Alimentazione continua del nastro, nessun arresto della linea alla fine del rotolo Alimentatore a rampa e canalina con due piastre di blocco accoppiate idraulicamente
Cambio automatico senza intervento dell'operatore Coppia emettitore/sensore a infrarossi che segnala il cilindro idraulico
Posizionamento affidabile del rotolo Deflettore all'estremità della canalina che posiziona ogni nuovo rotolo sull'asta di supporto
Rivestimento e asciugatura in un unico passaggio Sezione con rullo di rivestimento/rullo di spremitura seguita da una camera di asciugatura riscaldata
Azionamenti indipendenti per rivestimento e avvolgimento Motore di rivestimento e motore di avvolgimento su telai motore separati

Confronto con l'alimentazione del rivestimento con arresto per giunzione

La specifica è chiara: le macchine spalmatrici disponibili all'epoca non potevano alimentare il materiale in modo continuo. Quando un rotolo si esauriva, la produzione si fermava mentre un operatore inseriva un rotolo nuovo: tempo di inattività per l'intera linea. Questo brevetto sostituisce automaticamente il rotolo vuoto mentre il rivestimento continua a funzionare.

Dimensione Approccio convenzionale Design di questo brevetto
Cambio rotolo La linea si ferma mentre un operatore inserisce un nuovo rotolo Alimentatore a rampa e canalina con due piastre di bloccaggio accoppiate idraulicamente che cambia i rotoli senza fermarsi
Trigger Giudizio e tempismo dell'operatore Una coppia emettitore/sensore a infrarossi segnala il cilindro idraulico
Struttura del passaggio Rivestimento e asciugatura gestiti separatamente dall'alimentazione Rulli di rivestimento e di spremitura seguiti da una camera di asciugatura riscaldata, rivestimento e avvolgimento su azionamenti indipendenti

Dove viene utilizzata questa tecnologia oggi

Questo brevetto copre l'architettura di alimentazione continua alla base delle macchine spalmatrici per elettrodi di TOB. Mantenere il nastro in movimento durante i cambi rotolo è ciò che consente alle nostre spalmatrici di mantenere una finestra di rivestimento stabile durante l'intera lavorazione del foglio di elettrodi.

Richieste relative alle attrezzature: richiedi un preventivo

Domande frequenti

Cosa copre il brevetto CN215542414U?

Copre una macchina spalmatrice per batterie al litio con una struttura di alimentazione che cambia automaticamente i rotoli di nastro del substrato, insieme a una struttura di rivestimento e una struttura di asciugatura. I rotoli in coda sono trattenuti da una coppia di piastre di bloccaggio accoppiate idraulicamente e un sensore a infrarossi di fine nastro attiva un cilindro idraulico per rilasciare il rotolo successivo, in modo che l'alimentazione sia continua.

Perché l'alimentazione continua del nastro è importante su una macchina spalmatrice?

La qualità del rivestimento è il presupposto fondamentale per la capacità, la sicurezza e la consistenza della batteria. Se la linea deve essere fermata ogni volta che un rotolo di nastro si esaurisce, ogni riavvio aggiunge un periodo di inattività e un transitorio di rivestimento. Alimentare il rotolo successivo senza fermarsi mantiene stabile la finestra di rivestimento.

Come fanno le due piastre idrauliche a dosare i rotoli?

Le due piastre sono collegate da un canale dell'olio all'interno della canalina. Un rotolo di nastro che poggia sulla seconda piastra la preme verso il basso e l'accoppiamento idraulico solleva la prima piastra all'apertura della rampa, bloccando il rotolo successivo. Quando la canalina si svuota, la prima piastra scende e lascia passare un rotolo alla volta.

Cosa attiva il cambio rotolo?

Un emettitore e un sensore a infrarossi si trovano sopra e sotto il percorso del nastro. Quando il nastro si esaurisce, il raggio non viene più interrotto, il sensore segnala il cilindro idraulico e l'asta del cilindro spinge l'anima esaurita fuori dall'asta di supporto e si ritrae, consentendo al rotolo successivo di cadere nella posizione di lavoro.

Come viene asciugato il nastro rivestito?

La struttura di asciugatura è una camera di asciugatura la cui parete superiore interna trasporta tubi di riscaldamento, con un rullo riscaldante contenente un riscaldatore interno direttamente sotto di essi. Il riscaldatore e i tubi di riscaldamento sono collegati a un alimentatore esterno e controllati da un controller esterno, asciugando il nastro prima che raggiunga il rullo di avvolgimento.

Il brevetto CN215542414U è ancora in vigore?

Sì. È attivo, depositato il 1 settembre 2021 e concesso il 18 gennaio 2022, con scadenza prevista il 1 settembre 2031.
