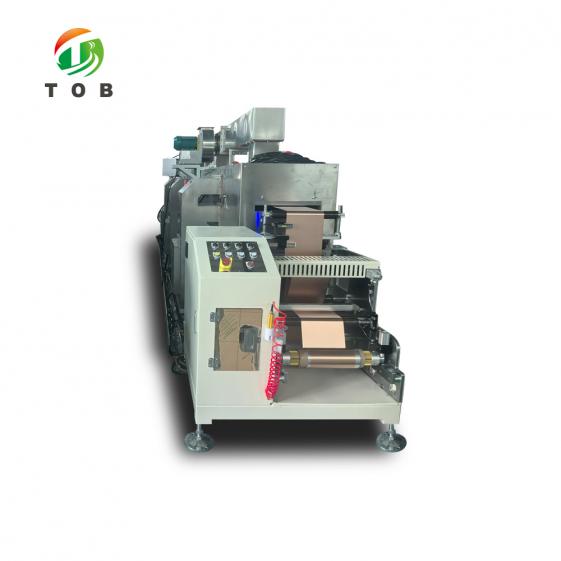

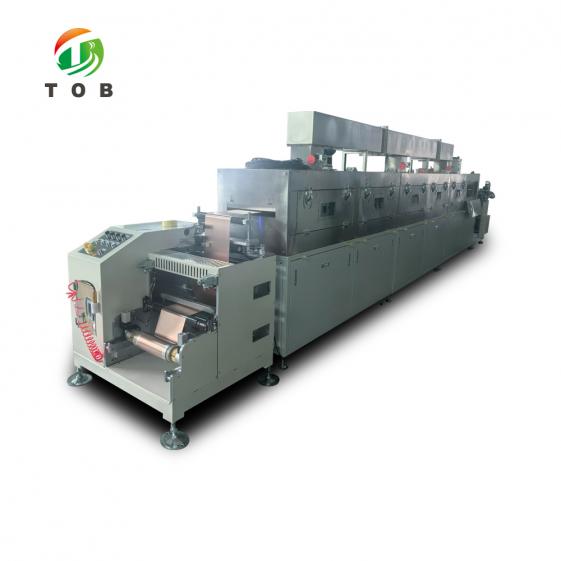

Macchina per il rivestimento del trasferimento degli elettrodi della batteria

Articolo

Catodo

Anodo

Substrato

foglio di alluminio

foglio di rame

Larghezza (mm)

100～330

100～330

Spessore (µm)

9～15

6～15

Nota: durante l'accettazione, il foglio di alluminio o di rame utilizzato non deve essere allentato, avere spessore e peso irregolari, presentare olio superficiale e altri fenomeni che potrebbero compromettere le prestazioni del rivestimento.

Articolo

Catodo

Anodo

Modalità di rivestimento

Rivestimento a trasferimento continuo e intermittente

Rivestimento a trasferimento continuo e intermittente

Larghezza del rivestimento (mm)

Massimo 300

Massimo 300

Spessore secco del singolo rivestimento (µm )

80 ~ 250

80 ~ 250

Peso del rivestimento monofacciale (g/m2)

100 ~ 250

80 ~ 200

Velocità di rivestimento (m/min)

0,5-2

0,5-3

Descrizione: la velocità di rivestimento è correlata alle caratteristiche del prodotto (sistema di materiali, spessore del rivestimento, contenuto solido, temperatura); la velocità massima di rivestimento indicata nella tabella non può soddisfare i requisiti speciali del processo di rivestimento.

NO

Nome dell'unità

Quantità

Osservazioni

1

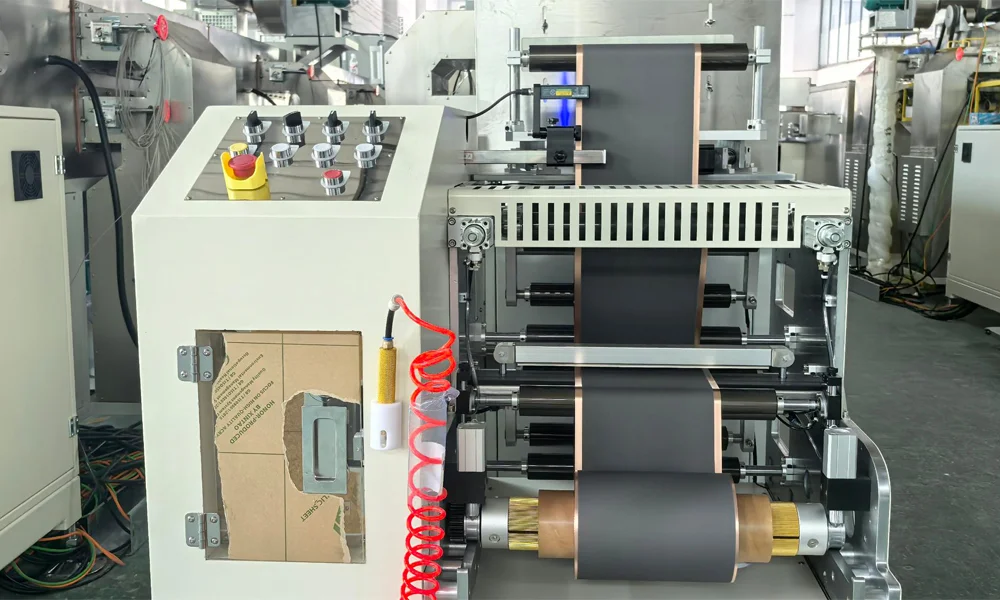

Unità di svolgimento

1 set

Postazione di lavoro singola, cambio rotolo manuale

2

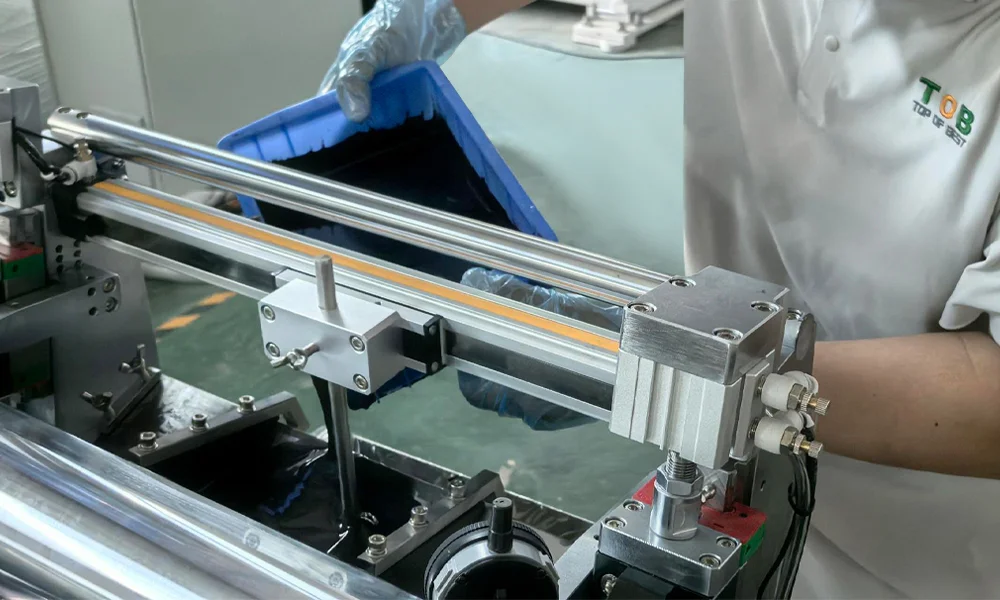

Unità di rivestimento

1 set

3

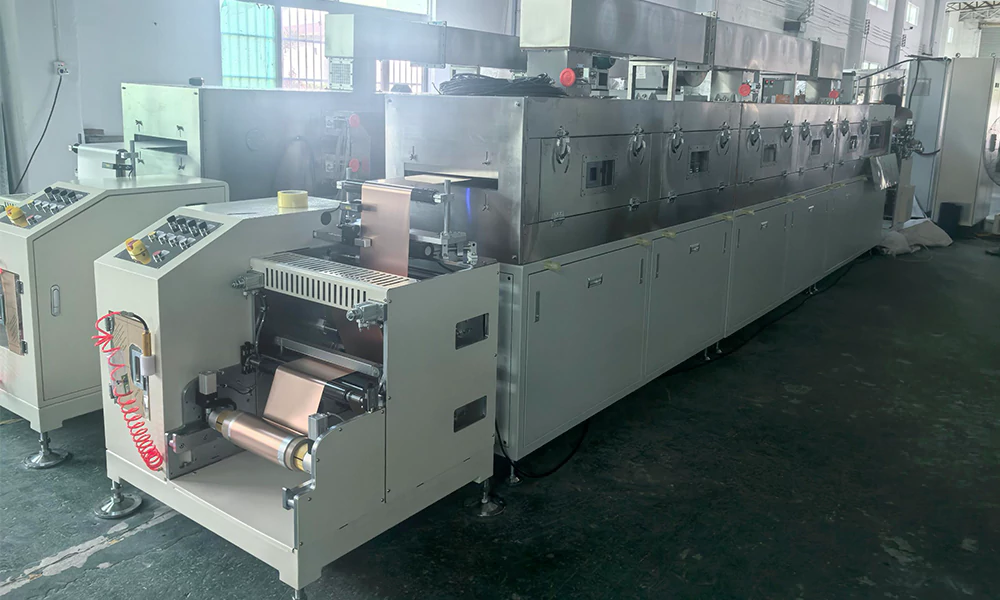

Unità forno

1 set

Strato singolo, 2 m x 3 sezioni = 6 m, riscaldamento elettrico

4

Unità di trazione

1 set

5

Unità di avvolgimento

1 set

Postazione di lavoro singola, cambio rotolo manuale

6

Sistema di controllo elettronico

1 set

NO.

Nome

Ciclo di sostituzione

Osservazione

1

Rullo di rivestimento in acciaio

1 anno

Molatura regolare

2

Rivestimento del cuscinetto a rulli

1 anno

Sostituzione regolare

3

Rullo di rivestimento in gomma

6-8 mesi

Molatura regolare

4

Cuscinetto a rulli posteriori

1 anno

Sostituzione regolare

5

condotto dell'aria

Più di 1 anno

In caso di perdite d'aria, è possibile sostituire il tubo di gomma interno

6

Cuscinetto a rulli

2 anni

Parti vulnerabili (prestare attenzione alla manutenzione)

7

Elemento del filtro dell'aria

6～12 mesi

Parti vulnerabili, sostituzione regolare

8

Tubo di riscaldamento

12～18 mesi

Parti vulnerabili

9

Sonda di rilevamento della temperatura

6～12 mesi

Parti vulnerabili

NO.

Articolo

Contenuto

1

Dimensione complessiva

Attrezzatura circa L8,1m * W2,0m * H2,1m

(la larghezza non include l'armadio elettrico e la lunghezza non include lo spazio operativo)

2

Requisiti di potenza

Trifase AC380V ± 10%, 50Hz, protezione del filo di terra.

Potenza installata dell'apparecchiatura: 55KW, numero di potenza principale: 1.

3

Aria compressa

1)Aria compressa pressione: ≥0,6 MPa, fluttuazione della pressione dell'aria ±1% (aria pulita dopo la rimozione dell'acqua, priva di olio, filtrazione e stabilizzazione della pressione)

2)Consumo di aria compressa: 10 m3/h, numero di interfacce: 1.

3)Specifiche del tubo del gas: Φ12 mm.

4

Requisiti ambientali

1) Temperatura ambiente: la parte rivestita è di 25 ± 5℃ (in base ai requisiti di processo dell'acquirente).

2) Umidità relativa: dal 10% al 30% RCH (in base ai requisiti di processo dell'acquirente).

3) Pulizia: Classe 100000 (secondo i requisiti di processo dell'acquirente).

5

Requisiti di terra

1)Peso totale dell'attrezzatura: circa 3 tonnellate.

2) Planarità del terreno ± 5 mm/m2, capacità portante ≥ 500 kg/m2.

6

Volume d'aria del forno

1) Il volume massimo di aria di scarico, a 140℃, catodo 2000m3/h, anodo 2000m3/h.

2) Il volume massimo di aria fresca, a 60℃, catodo 1500m3/h, anodo 1500m3/h.
