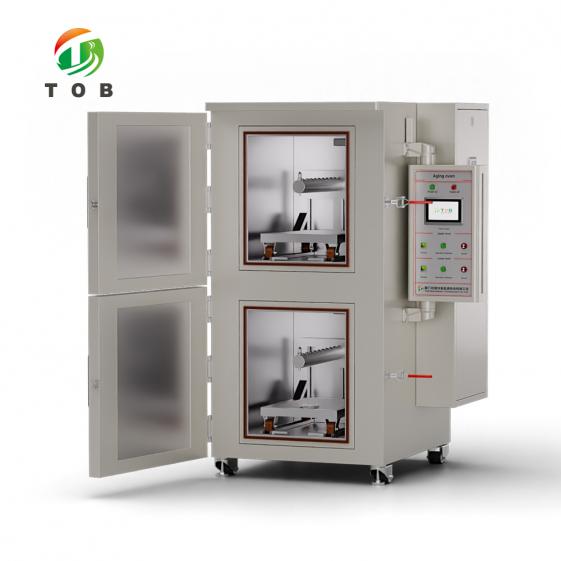

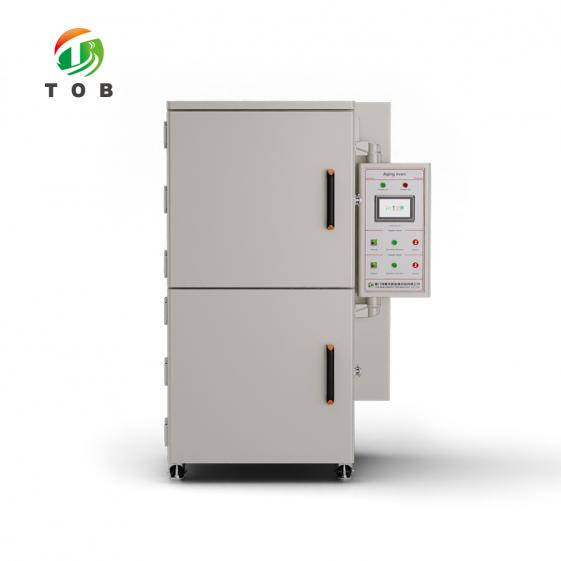

Forno per essiccazione sotto vuoto del rotolo di elettrodi della batteria

Forno per essiccazione sotto vuoto del rotolo di elettrodi della batteria

SPECIFICHE

Principio di funzionamento
Ogni macchina può lavorare a ciclo continuo.

Processo di base:

Aprire la porta e inserire la cella o il rotolo di elettrodi nel forno, quindi impostare il tempo di riscaldamento, il tempo di vuoto e il tempo di azoto. Il sistema completerà automaticamente il riscaldamento e lo scambio di gas temporizzato in base ai parametri temporali impostati per completare il processo di cottura.

Configurazione

1. Corpo macchina: 201#3.0 in acciaio inossidabile, il rinforzo è realizzato in materiale quadrato di ferro

2. Rack: realizzato a freddo di alta qualità da 1,5 mm, 2,0 mm piatto arrotolato. Composto da due strati di isolante. Gli strati di cotone sono in alluminio silicato, cotone foglio di alluminio e cotone fonoisolante, tre tipi di strati.

3. Sistema di aria calda: ogni strato è composto da ventilatori, scatole di riscaldamento, vie d'aria, tubi dell'aria, ecc., in grado di ottenere la migliore consistenza di temperatura

4. Sistema di controllo: PLC, touch screen, pressione sensore, valvola deflettore per alto vuoto, relè a stato solido, regolatore di temperatura, gruppo elettrovalvole e altri componenti

5. Hardware: comprese porte, coperture posteriori, vuoto tubi e altre parti stampate e altri componenti

Funzioni
1. Metodo di apertura della porta: porta singola; porta flessibile a doppi vetri con tre strati di rilevamento della pressione e protezione da sovrapressione.
2. Anello di tenuta del rivestimento interno: O-ring in gomma siliconica stampata e colata, con resistenza alle alte temperature e resistenza alla corrosione
3. Circolazione esterna dell'aria calda di tipo circostante, conservazione del calore con isolamento termico a doppio strato, la temperatura esterna non è superiore alla temperatura ambiente +20 â.
4. Struttura di riscaldamento: adotta aria di circolazione esterna di tipo O, con aria che esce dal lato sinistro e aspira dal lato destro per ottenere una temperatura uniforme.
5. Valvole a cerniera pneumatiche per alto vuoto, isolate su due strati con due controlli separati.
6. Display touch screen, circolazione automatica, controllo automatico, completare l'ultimo passaggio, tornare alla pressione di mantenimento del vuoto. temperatura di sicurezza del display digitale.
7. È dotato di un dispositivo di controllo della temperatura con protezione da sovratemperatura multi-bit, che può prevenire efficacemente la fuoriuscita di temperatura e altri problemi di sicurezza del controllo della temperatura e migliorare la precisione della protezione da sovratemperatura.
8. Lo schermo di controllo adotta un touch screen per il funzionamento centralizzato, comodo da usare e affidabile da controllare. Il controller del programma adotta il controllo PLC, che è stabile e affidabile.
9. I due strati del forno sono controllati separatamente e il tempo di cottura totale, il tempo di ciclo, il tempo di vuoto e il tempo di asciugatura possono essere impostati separatamente. Dopo aver impostato i parametri, premere il pulsante automatico per accedere al programma di cottura automatica. Quando il tempo raggiunge il valore impostato, la macchina si spegnerà automaticamente. Se la temperatura supera il valore di sicurezza, invierà automaticamente un allarme e la spia rossa si accenderà. Inoltre, il riscaldamento verrà interrotto automaticamente e il messaggio di allarme verrà visualizzato sullo schermo del display.
10. Riempire la camera con gas secco, da -0,1 MPa a -0,02 MPa, qualsiasi valore impostato può interrompere automaticamente il riempimento.
11. Nel funzionamento normale, gli allarmi di indicazione di guasto e le cause del guasto possono essere descritti sullo schermo.
12. I tubi a vuoto sono resistenti alla corrosione.
13. Programmare gli interblocchi per evitare la cascata d'aria tra gli strati.

Configurazione elettrica

Condizione di installazione
La distanza tra il lato anteriore del forno e la parete non deve essere inferiore a 1500 mm, e i lati sinistro e destro del forno non devono essere inferiori a 500 mm. L'utente dovrà fornire un interruttore di distribuzione dell'alimentazione indipendente ed essere responsabile del collegamento dell'alimentazione esterna all'apparecchiatura.

Condizioni dell'area di installazione (fornite dall'utente):

1. Alimentazione: AC trifase 380±38V, frequenza: 50±1Hzï¼
2. Vuoto: pressione -0,1 MPA, tubo a vuoto DN15;
3. Azoto: pressione 0,1~0,2 MPA, tubo dell'azoto ï¿ 12 tubo dell'aria;
4. Aria compressa: 0,6~0,7MPA, tubo dell'aria ï¿ 8;

Consumo energetico
1. Massimo â¤18kw/ora
2. Uniforme â¤3kw/ora

Requisiti ambientali
1. Temperatura -5~35°C, umidità ≈40%
2. Non ci sono gas, liquidi o solidi infiammabili o esplosivi nelle vicinanze
3. È vietato cuocere nella scatola materiali infiammabili, gas combustibili e materiali esplosivi.

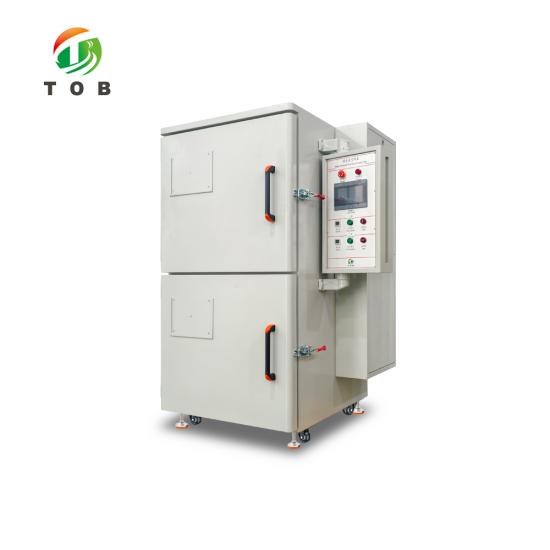

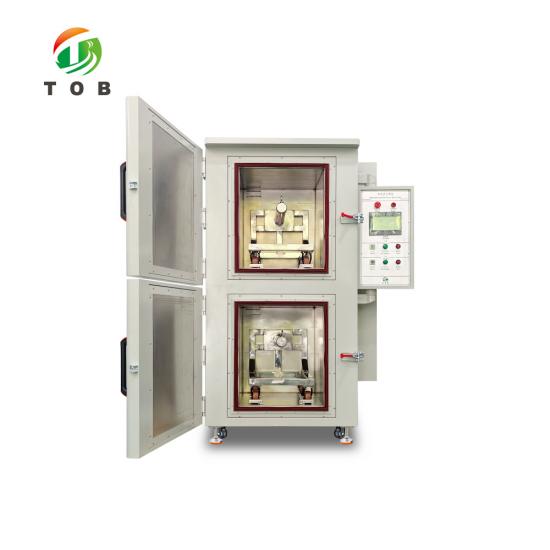

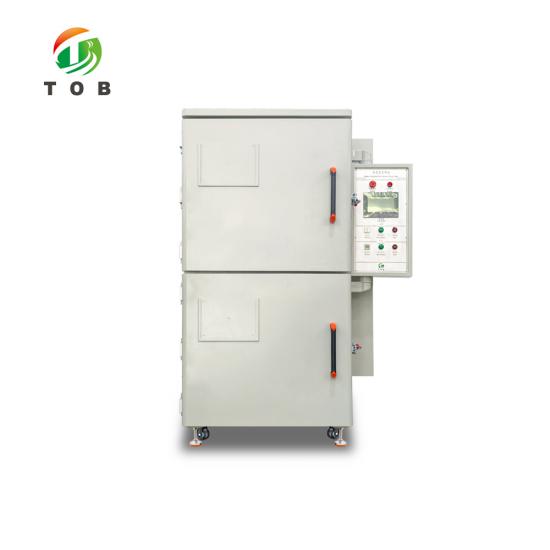

Visualizzazione prodotto
