Analizzatore a setaccio a getto d'aria per la dimensione delle particelle di polvere

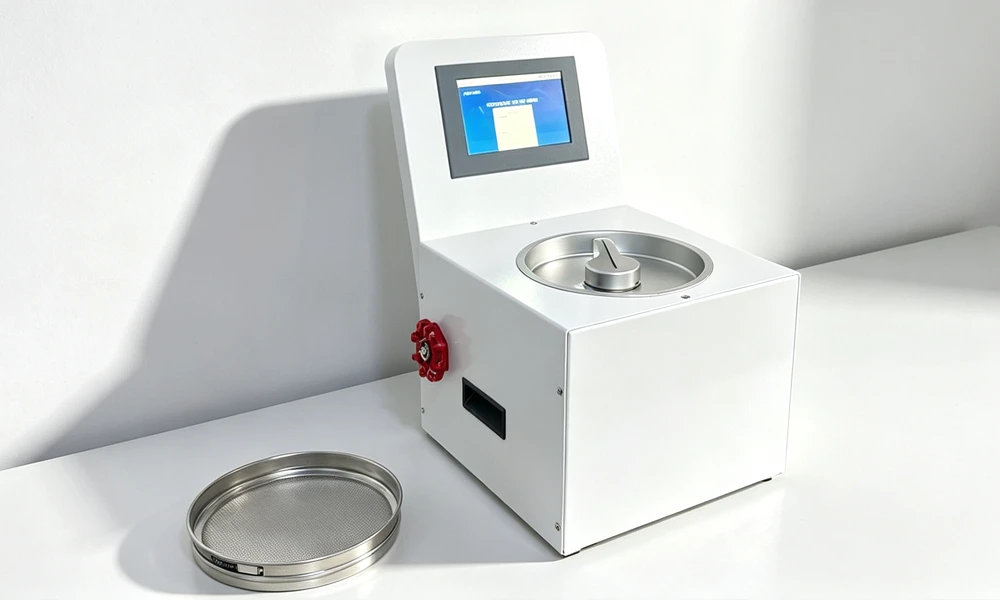

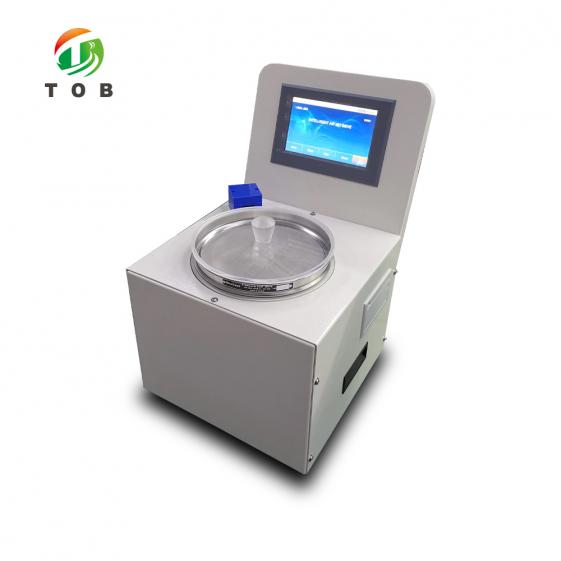

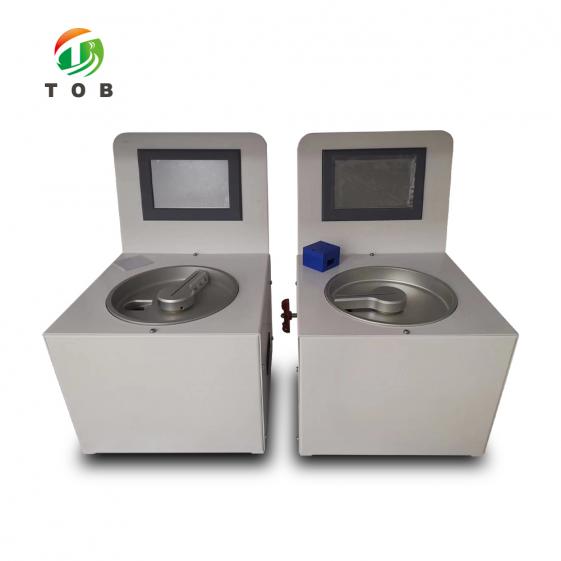

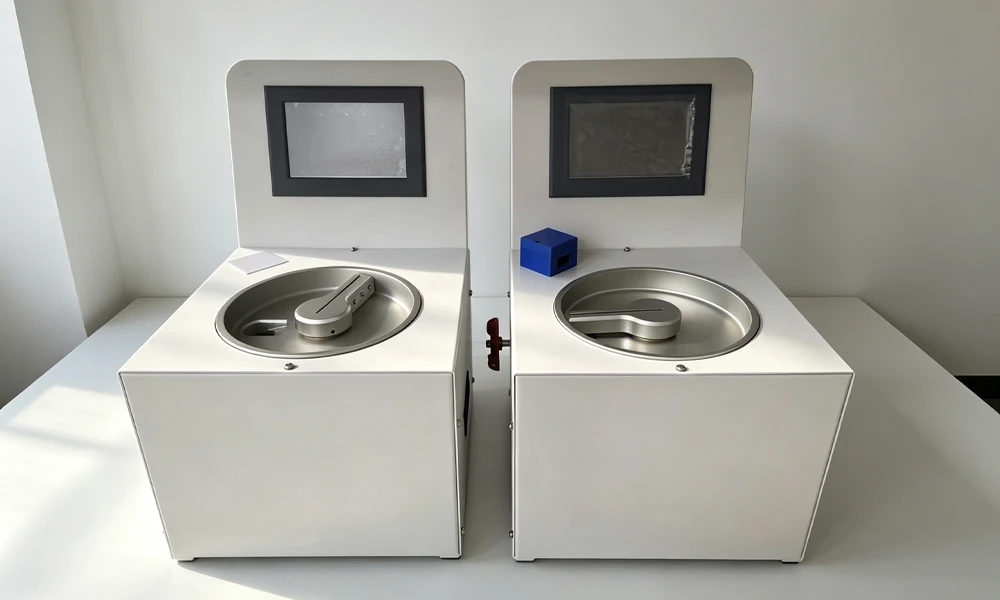

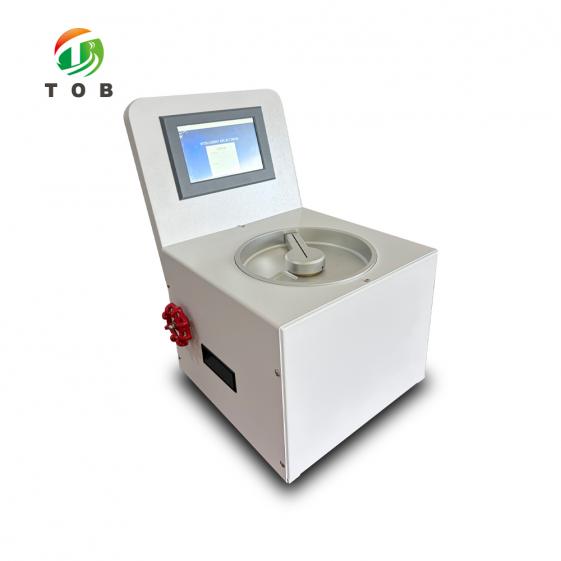

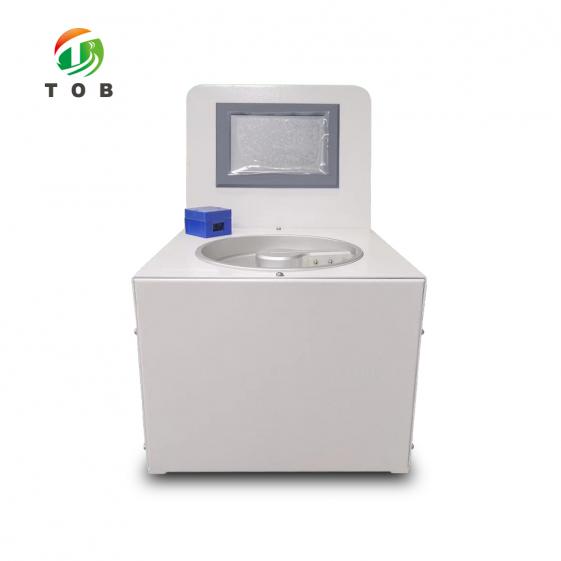

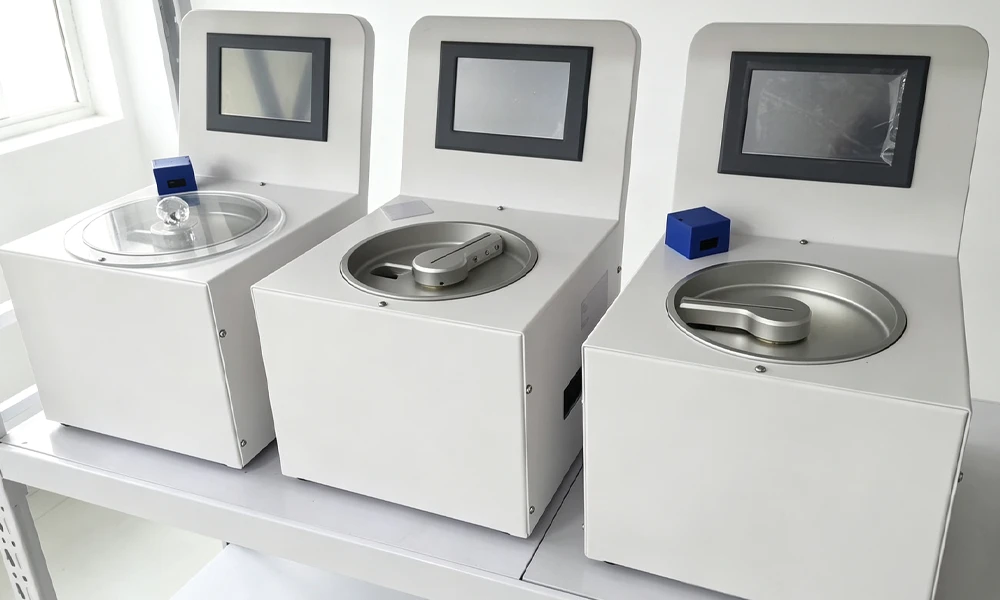

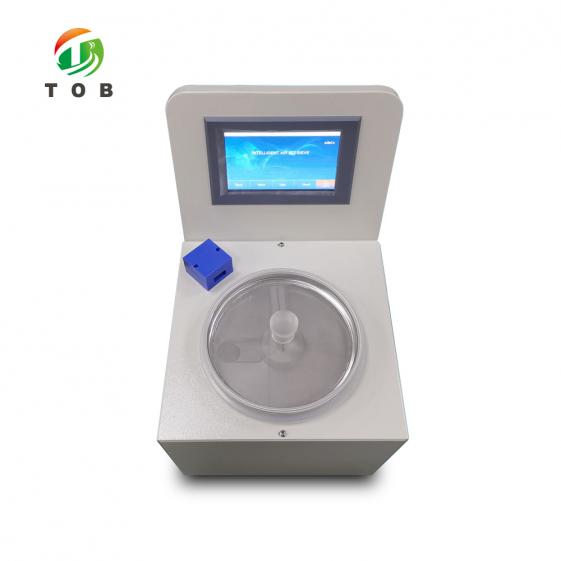

Setaccio a getto d'aria standard TOB-MK-200 con sistema di pesatura integrato per l'analisi completa della dimensione delle particelle di polveri

Panoramica del prodotto e applicazioni ideali
Un setaccio a getto d'aria utilizza un vortice d'aria a pressione negativa controllata per fluidificare, deagglomerare e classificare le particelle di polvere attraverso un setaccio di prova di precisione. A differenza dei setacci vibranti meccanici che si basano sulla gravità e sulle vibrazioni—e che spesso hanno difficoltà con polveri fini, coesive o leggere—il TOB-MK-200 genera un vortice d'aria altamente reattivo e controllato elettronicamente che spinge ogni particella individualmente contro la maglia del setaccio, garantendo che solo le particelle realmente più piccole dell'apertura nominale passino attraverso. Il materiale sottodimensionato viene quindi raccolto in un raccoglitore di campioni, mentre il residuo sul setaccio viene pesato automaticamente da una bilancia elettronica integrata (0,01–600 g), e il sistema calcola istantaneamente le percentuali di trattenuto, passante e frazione dimensionale.

Lo strumento è basato su un generatore elettronico di vortice importato dagli Stati Uniti e opera con pressione (da 0 a –10 kPa) e tempo (fino a 9999 min 99 s) strettamente regolati. Copre un intervallo di misurazione da 3 µm a 5000 µm con accuratezza e ripetibilità entrambe migliori dell'1%, rendendolo adatto sia alla caratterizzazione R&S sia al controllo qualità della produzione. L'intera sequenza di prova, dalla pesatura del campione alla setacciatura fino alla generazione dei dati, è gestita tramite un'interfaccia touch screen a colori con gestione utenti protetta da password, monitoraggio e regolazione della pressione in tempo reale e generazione automatica di rapporti in formato TXT esportabili su un'unità USB o stampabili su una stampante ad aghi collegata.

Ideale per:

1. Laboratori di materiali per batterie che caratterizzano polveri catodiche (NMC, LFP, LCO), polveri anodiche (grafite, carbonio duro, silicio), elettroliti solidi (LATP, LLZO) e additivi conduttivi (nerofumo, CNT), dove anche poche particelle grossolane possono influire sulla qualità del rivestimento degli elettrodi e sulla coerenza delle celle.
2. R&S e controllo qualità farmaceutico per eccipienti e API, in piena conformità con i requisiti di analisi della dimensione delle particelle della Farmacopea Cinese 2025.
3. Produttori di vernici in polvere, cemento, pigmenti, toner e additivi alimentari, dove la setacciatura meccanica tradizionale è inefficace a causa dell'agglomerazione delle particelle, della carica elettrostatica o della bassa densità.
4. Istituti di ricerca e laboratori di prova di terze parti che richiedono un metodo di setacciatura strumentato e tracciabile con registrazioni digitali permanenti e ripesatura integrata.

Non sei sicuro di quali dimensioni delle aperture dei setacci siano necessarie per quantificare la frazione grossolana nella tua polvere catodica NMC? Contatta i nostri specialisti della caratterizzazione delle particelle: possiamo consigliare una sequenza di setacci e parametri di prova tipici per i materiali delle batterie.

Dove si inserisce la setacciatura a getto d'aria nel controllo qualità dei materiali per batterie

La distribuzione granulometrica è una caratteristica qualitativa critica per quasi ogni polvere per batterie, dai materiali attivi catodici e anodici al carbonio conduttivo e agli elettroliti solidi. Una tipica linea di produzione di materiali per batterie o un laboratorio R&S utilizzerà una sequenza di fasi di caratterizzazione:

• Campionamento – Un campione rappresentativo viene prelevato dal lotto di produzione.
• Pretrattamento – Se necessario, il campione viene essiccato o leggermente deagglomerato (ad esempio utilizzando il setaccio di pretrattamento incluso e il martello battitore).
• Setacciatura (il ruolo del TOB-MK-200) – Il campione viene pesato, trasferito in un setaccio di prova standard della dimensione di maglia pertinente e sottoposto al processo di setacciatura a getto d'aria. Il residuo sul setaccio rappresenta la frazione grossolana che deve essere controllata.
• Analisi dei dati – La percentuale trattenuta, passante e l'intervallo della frazione dimensionale vengono calcolati e registrati automaticamente.
• Reportistica – I dati della prova vengono stampati o salvati come file TXT per la documentazione della qualità.

Per i materiali delle batterie, l'attenzione è spesso rivolta all'estremità più grossolana della distribuzione: particelle superiori, ad esempio, a 20 µm o 10 µm possono causare difetti di rivestimento (strisce, agglomerati) o portare a punti critici locali di densità di corrente durante il ciclo. Setacciando la polvere attraverso un setaccio con un'apertura specifica (ad esempio 25 µm, 15 µm) e misurando il peso trattenuto, il TOB-MK-200 fornisce una misura rapida e indipendente dall'operatore della “coda grossolana” che integra l'analisi della distribuzione completa mediante diffrazione laser.

Vantaggi di processo specifici per le polveri delle batterie:

• Deagglomerazione senza macinazione meccanica: il vortice d'aria rompe gli agglomerati morbidi che altrimenti verrebbero conteggiati come particelle grossolane da uno strumento a diffrazione laser, fornendo una misura più rappresentativa della distribuzione granulometrica delle particelle primarie.
• Nessuna interferenza statica: il flusso d'aria costante neutralizza le cariche statiche che causano l'adesione delle polveri fini alle maglie dei setacci e alle pareti dei contenitori, un problema comune quando si setacciano manualmente polveri catodiche secche.
• Percorso campione chiuso: il materiale sottodimensionato viene catturato nel raccoglitore di campioni, impedendo la perdita delle frazioni fini nell'aria del laboratorio—una considerazione relativa alla salute e alla contaminazione incrociata quando si manipolano polveri catodiche contenenti nichel o cobalto.

Come funziona il setaccio a getto d'aria — il principio della “classificazione prima della setacciatura”

Il TOB-MK-200 funziona secondo un principio fondamentalmente diverso rispetto a un tradizionale agitatore meccanico per setacci. Invece di scuotere una pila di setacci e affidarsi alla gravità per far scendere le particelle fini, fluidifica attivamente l'intero letto di polvere con un vortice d'aria controllato con precisione. La sequenza è la seguente:

1. Inizializzazione del sistema:Dopo che l'operatore accede allo strumento con una password (autorità di gestione a due livelli), un setaccio di prova standard con l'apertura desiderata viene posizionato sull'interfaccia dello strumento. Il campione viene pesato sulla bilancia elettronica integrata e lo strumento legge automaticamente il peso totale del campione.
2. Caricamento del campione:La polvere pesata viene trasferita nel setaccio di prova standard e il coperchio trasparente del setaccio viene fissato.
3. Inserimento dei parametri:L'operatore inserisce la dimensione dell'apertura del setaccio, la pressione di prova (da 0 a –10 kPa) e il tempo di setacciatura (fino a 9999 min 99 s) sull'interfaccia touch screen.
4. Setacciatura a getto d'aria:Il generatore elettronico di vortice importato dagli Stati Uniti, insieme al generatore di vuoto, produce un potente vortice d'aria a pressione negativa all'interno della camera del setaccio. Questo vortice spinge la polvere verso l'alto attraverso l'ugello del setaccio a getto d'aria fino a farla collidere con il coperchio trasparente del setaccio. L'impatto deagglomera i gruppi di particelle. Mentre il flusso d'aria circola, le particelle di polvere vengono riportate sulla maglia del setaccio in ordine di dimensione: le particelle più fini passano attraverso le aperture della maglia e vengono trasportate dal flusso d'aria nel raccoglitore di campioni, mentre le particelle più grossolane rimangono sul setaccio.
5. Monitoraggio in tempo reale:Durante l'intera prova di setacciatura, il touch screen mostra la pressione di prova corrente e il tempo di setacciatura rimanente. Entrambi i parametri possono essere regolati in qualsiasi momento durante il funzionamento. È disponibile una funzione di pausa per ispezionare l'avanzamento o aggiungere ulteriore materiale campione.
6. Terminazione automatica e ripesatura:Al completamento del tempo di setacciatura impostato, lo strumento si spegne automaticamente. La bilancia elettronica ripesa il campione residuo trattenuto sul setaccio. Il software interno calcola automaticamente la percentuale trattenuta, la percentuale passante e la percentuale della frazione dimensionale per l'intervallo.
7. Uscita dei dati:I risultati possono essere stampati tramite la stampante ad aghi collegata e i dati della prova vengono salvati in formato TXT nella memoria interna dello strumento senza limiti sul numero di registrazioni o sulla capacità di archiviazione. I dati possono essere esportati su un'unità flash USB in qualsiasi momento. Se un numero di prova viene duplicato accidentalmente, il sistema emette un avviso per impedire la sovrascrittura dei dati.

Questo metodo—nel quale la classificazione della dimensione delle particelle avviene durante il movimento fluidificato, prima ancora che le particelle entrino in contatto con la maglia del setaccio—è definito “classificazione prima della setacciatura”. È il motivo principale per cui la setacciatura a getto d'aria può raggiungere accuratezze migliori dell'1% anche con polveri che renderebbero cieco un setaccio meccanico in pochi secondi.

Specifiche tecniche complete

Aree di applicazione:

• Prodotti farmaceutici: eccipienti e API; conformità ai metodi di prova della dimensione delle particelle della Farmacopea Cinese 2025.
• Energia: materiali per batterie, grafite.
• Materie plastiche: plastiche, resine, gomma.
• Rivestimenti: rivestimenti in polvere, rivestimenti metallici e non metallici.
• Materiali da costruzione: cemento, polvere di carbone, gesso, fibre per pavimentazioni in asfalto, scorie.
• Istituzioni di prova: istituti di ricerca scientifica, autorità di supervisione tecnica, enti di ispezione della qualità, reparti di metrologia e prova.
• Alimenti: farina, condimenti, additivi alimentari.
• Altri: tutte le polveri che non superano o presentano scarse prestazioni nella setacciatura meccanica a causa del peso ridotto, della facile agglomerazione, della facile sospensione, della tendenza a intasare le maglie o dell'elettricità statica, comprese polvere per bucato, pigmenti, coloranti, toner, ceramiche, metallurgia, estrazione mineraria, nuovi materiali e generazione di energia.

Elenco della configurazione del prodotto

Setacci di prova consigliati per polveri per batterie

Queste dimensioni delle aperture sono comunemente utilizzate per il controllo qualità degli elettrodi delle batterie e delle polveri elettrolitiche. I setacci esatti necessari dipendono dalla distribuzione specifica e dal limite critico delle particelle grossolane per il processo.

Iniziare sempre con il setaccio più grande nel piano di prova e procedere verso il basso. Utilizzare un tempo di setacciatura di 3–5 minuti come impostazione predefinita e regolarlo in base all’osservazione visiva: la polvere sul setaccio dovrebbe apparire uniformemente fluidificata.

Perché scegliere TOB-MK-200 rispetto a un setacciatore meccanico standard

Perché passare a un setaccio ad aria:

Uno scuotitore meccanico per setacci fornisce un numero; un setaccio ad aria fornisce un numero di cui ci si può fidare. Per i materiali delle batterie, dove poche particelle grossolane possono rovinare un'intera fase di rivestimento, la differenza tra “il 99,5 % passa” e “il 98,0 % passa” su un setaccio da 25 µm è la differenza tra una linea di rivestimento pulita e una giornata trascorsa a risolvere problemi di striature. La bilancia integrata, il calcolo automatico e l'archiviazione permanente dei dati del TOB-MK-200 significano inoltre che ogni test è documentato, tracciabile e difendibile durante un audit—caratteristiche che uno scuotitore meccanico semplicemente non può fornire.

FAQ di ingegneria — Setacciatura ad aria per polveri per batterie

D1: Il TOB-MK-200 può sostituire un analizzatore della dimensione delle particelle a diffrazione laser?

I due strumenti sono complementari. La diffrazione laser fornisce una distribuzione completa della dimensione delle particelle ponderata in volume su un ampio intervallo, spesso in pochi minuti. Il setaccio ad aria fornisce una misurazione singola (o multipla, se vengono utilizzati diversi setacci) basata sulla massa della coda grossolana. Molti laboratori di controllo qualità delle batterie utilizzano la diffrazione laser per il monitoraggio quotidiano e il setaccio ad aria per la verifica periodica della frazione grossolana, soprattutto per la certificazione rispetto a un limite di specifica (ad esempio, “

D2: Come devo convalidare che la pressione di prova selezionata sia appropriata per la mia polvere?

Eseguire una serie di test sullo stesso campione a pressioni crescenti (ad esempio, –3 kPa, –5 kPa, –7 kPa). Tracciare la percentuale passante rispetto alla pressione. La pressione corretta è quella in cui la curva raggiunge un plateau: ulteriori aumenti non modificano significativamente il risultato. Questo plateau indica che tutta la deagglomerazione e classificazione ottenibile dal getto d'aria è stata raggiunta. Superare questa pressione inutilmente può causare l'attrito delle particelle.

D3: Quale manutenzione richiede il generatore di vuoto?

Il generatore di vuoto contiene un elemento filtrante che deve essere ispezionato settimanalmente e sostituito quando è visibilmente scolorito o quando la pressione dello strumento non raggiunge i valori impostati tipici. Il collettore del campione e il coperchio trasparente possono essere lavati con acqua e un detergente delicato, quindi asciugati completamente prima del riutilizzo. Non utilizzare solventi organici che potrebbero danneggiare i componenti in plastica. La bilancia elettronica è uno strumento di precisione; evitare di versare la polvere direttamente sul piatto di pesatura—pesare sempre il setaccio con il coperchio inserito, quindi effettuare la tara.

D4: Posso testare un singolo campione su più setacci in sequenza senza ripesare le frazioni intermedie?

Lo strumento è progettato per misurare il residuo su un setaccio alla volta. Per un'analisi sequenziale (ad esempio, 63 µm → 38 µm → 20 µm), si eseguirebbe il primo setaccio fino al completamento, si raccoglierebbe la polvere passante dal collettore del campione, la si peserebbe e quindi si trasferirebbe la frazione passante al setaccio successivo. La bilancia interna e il software del TOB-MK-200 possono quindi calcolare le percentuali delle frazioni granulometriche in base al peso del campione originale e ai pesi successivi dei residui. Questo approccio richiede più tempo rispetto a una pila di setacci, ma fornisce le stesse informazioni con una precisione molto maggiore per le polveri fini.

Pronto a sostituire il tuo processo manuale di setacciatura con un metodo ad aria automatizzato, documentato e altamente ripetibile? Richiedi un preventivo per il TOB-MK-200 oppure contatta il nostro team di strumentazione di laboratorio per discutere le dimensioni appropriate delle aperture dei setacci per i tuoi protocolli QA delle polveri per batterie.
