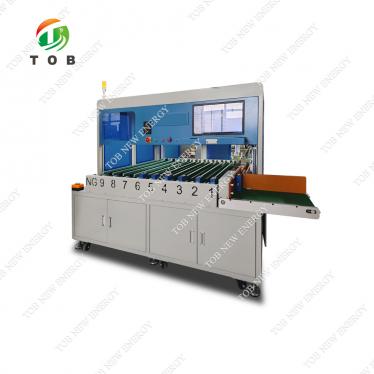

XIAMEN8+1 Channels OCV Sorting Machine for Prismatic Cells
SPECIFICATIONS
Overview:
Screening and pre-processing of cells before assembly, with OCV test and NG removal function.
Manually feed the cells into the feeding line of the OCV sorter. The sorting machine with functions of automatic feeding, automatic scanning of cells codes, automatic sorting and matching groups, automatic grouping of cells by the robotic arm, finally, the cells are collected manually.
Functions and Principles:
La selezionatrice OCV a 8+1 canali viene utilizzata per la scansione del codice delle celle prismatiche, il test delle celle e il caricamento dei dati nel database, che può essere collegato al MES del cliente per il monitoraggio e il recupero in tempo reale.
L2100-W2000-H2200(La dimensione effettiva è soggetta al design)
Diagramma di analisi vista dall'alto di ogni postazione di lavoro dell'apparecchiatura
Processo di azione dell'attrezzatura
Descrizione dell'azione dell'attrezzatura:
Quando il dipendente posiziona la batteria sulla cella della batteria, il dispositivo può essere avviato caricando e tirando la cinghia. L'estremità anteriore del meccanismo di alimentazione della cella rileva la batteria e il cilindro di alimentazione agisce per bloccare la cella. Dopo aver scansionato il codice e aver condotto i test di resistenza interna della tensione sulla cella, la linea di assemblaggio lo invia alla stazione di smistamento. Dopo che il rilevamento è stato completato, viene registrato dal rilevatore nel computer di controllo industriale e il robot di smistamento del movimento ha le istruzioni del PC per abbinare gli ingranaggi.
1. La macchina per il test e la selezione del recupero del materiale può rilevare la resistenza interna della tensione del prodotto senza distinguere tra catodo e anodo.
2. Se è necessario rilevare e accoppiare prodotti con resistenza interna di tensione diversa, è necessario modificare la marcia impostata sul PC.
3. Si consiglia di sostituire la sonda una volta al mese.
Aspetto generale dell'attrezzatura
1. Aspetto: il telaio portante adotta una struttura saldata quadrata, il telaio di tenuta superiore adotta una struttura del profilo in lega di alluminio e il vetro organico viene utilizzato per la sigillatura.
2. Interfaccia operativa: ogni dispositivo è dotato di un computer di controllo industriale indipendente (computer) e di un touch screen per un facile funzionamento e manutenzione.
3. Il layout e la direzione di installazione dell'apparecchiatura devono essere progettati secondo lo schema di layout allegato all'accordo tecnico.
Parametri tecnici dell'attrezzatura
1. Tasso di qualificazione del prodotto: 99,5% (riferito solo alla rottamazione del prodotto causata da motivi di attrezzature).
2. Capacità/velocità dell'attrezzatura: ≥ 20 PPM (leggermente diversa a seconda della competenza del dipendente).
3. Tasso di utilizzo delle apparecchiature: ≥ 95% (guasti causati esclusivamente dalle apparecchiature).
4. Apparecchiatura elettrica: tensione 220V 60Hz; La fluttuazione di tensione è inferiore a ± 10%; Potenza dell'attrezzatura: 2,5 KW.
5. Requisiti della fonte d'aria: ≥ 0,6 MPa (forniti dal cliente).
6. Risoluzione della misurazione della tensione: 0,1 mV.
7. Intervallo di tensione dello strumento di misura: 20 V Precisione: ± 0,01% rdg. ± 3cifre
8. Intervallo di resistenza dello strumento di misura: 3 Ω e 30 m Ω Precisione: ± 0,5% lett. ± 5cifre
9. Il design della macchina dovrebbe raggiungere eccellenti prestazioni ergonomiche.
10. Intervallo batteria applicabile: 100-180 mm (larghezza) * 20-60 mm (spessore) * 50 * 120 (altezza) mm.
Spiegazione dettagliata della stazione di smistamento 8+1
1. Meccanismo di alimentazione: 1 set. La linea di assemblaggio di alimentazione è composta da un motore e da un meccanismo di posizionamento per un modulo mobile. I dipendenti posizionano la batteria sullo slot del materiale e la batteria viene alimentata in sequenza.
2. Meccanismo di rilevamento e scansione della batteria: 1 set, costituito da un misuratore di resistenza interno, pistola di scansione, meccanismo di bloccaggio del rilevamento dell'elettrodo positivo e negativo, meccanismo di posizionamento della batteria e meccanismo di scarica di spostamento. Rilevamento intermittente dell'alimentazione mobile, con la batteria completa in attesa che il braccio robotico rimuova la classificazione.
3. La depressione materiale della catena di montaggio di smistamento 8+1: 9 insiemi. Le batterie testate sono suddivise in diversi livelli dal braccio meccanico in base ai dati impostati per ciascun livello. Le batterie si scaricano e aspettano che i dipendenti le portino via.
4. Manipolatore di classificazione: 1 set, composto da 1 manipolatore di smistamento indipendente, motore, modulo, meccanismo di bloccaggio e posizionamento. Quando la batteria raggiunge la marcia corrispondente, il manipolatore posiziona la batteria nella marcia corrispondente.
