Cella a sacchetto agli ioni di sodio NFM da 1 Ah per la ricerca

Cella a sacchetto a ioni di sodio NFM da 1Ah non riempita per la ricerca - TOB-CU-PO-S1-10H101

Formato 425868, catodo NFM e anodo in carbonio duro, architettura di impilamento, fornita asciutta e non riempita in modo che la formulazione dell'elettrolita e la formazione rimangano nelle vostre mani

Panoramica del prodotto e applicazioni ideali

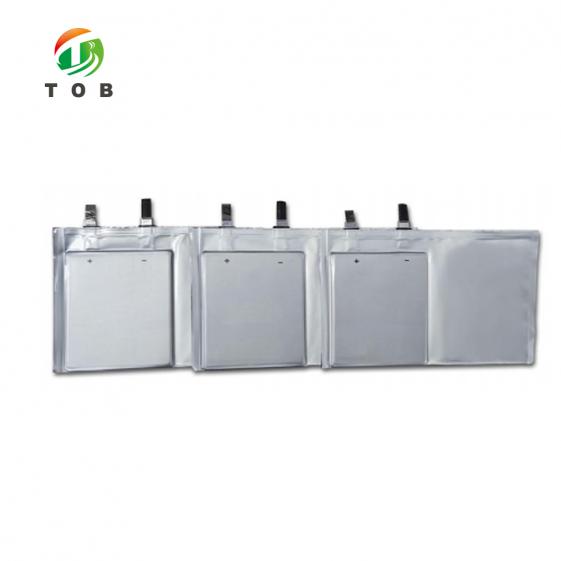

Il TOB-CU-PO-S1-10H101 è una cella a sacchetto a ioni di sodio non riempita e pre-progettata, basata su un'architettura di impilamento, che utilizza un catodo in ossido di nichel-ferro-manganese (NFM) e un anodo in carbonio duro importato. Arriva asciutta, senza elettrolita all'interno. Questa singola decisione è il punto centrale del prodotto: l'elettrolita e il protocollo di formazione sono le due variabili che la maggior parte dei programmi sugli ioni di sodio sta effettivamente cercando di studiare, e una cella che contiene già entrambe rimuove la possibilità di studiarle.

La cella ha una capacità nominale di 1 Ah in formato 425868, un corpo di 68 per 58 mm non più spesso di 4,2 mm. Il carico dell'elettrodo è specificato anziché essere lasciato come una scatola nera: il catodo è rivestito con una densità areale monolaterale di 13,84 mg/cm2 e compattato a 2,70 g/cc, l'anodo a 6,42 mg/cm2 e 0,95 g/cc. Questi dati sono ciò che vi permette di normalizzare i vostri dati elettrochimici rispetto al materiale attivo piuttosto che rispetto a una linea di base sconosciuta, e sono verificati su campioni di produzione tramite linee di test interne per celle a moneta e celle a sacchetto.

La cella si colloca in un punto specifico di un programma di sviluppo. Non è una cella a moneta, quindi l'area dell'elettrodo e la geometria di impilamento sono sufficientemente rappresentative per essere tradotte; non è un campione A, quindi non è la cella che mettete in un pacco. È il passaggio in cui si conferma che una promettente chimica per celle a moneta sopravvive a un formato a sacchetto reale, ed è deliberatamente costruita sullo stesso processo di impilamento utilizzato nella produzione pilota piuttosto che come un manufatto di laboratorio occasionale.

Ciò che non farà è dirvi come si comporta la vostra formulazione in una cella di grande formato o dopo un migliaio di cicli. Queste sono proprietà del vostro sistema e del vostro protocollo, e nessuna cella del fornitore può risolverle per voi.

Ideale per:

• Screening di elettroliti a ioni di sodio, inclusi pacchetti di additivi, co-solventi e sali di sodio alternativi, senza combattere l'SEI già formato dall'elettrolita di qualcun altro
• Sviluppo di protocolli di formazione, dove i passaggi di corrente, la temperatura e la pressione del pacco sono le variabili in prova
• Qualificazione del materiale catodico, utilizzando una cella di riferimento fissa anziché un elettrodo autocostruito
• Colmare il divario tra lo screening delle celle a moneta e la prototipazione di campioni A su un formato che riflette già la geometria di produzione
• Laboratori che desiderano una cella di riferimento ripetibile in tutto il progetto, in modo da poter confrontare i risultati di mesi diversi

Due celle vicine vengono solitamente confrontate contemporaneamente e la differenza è la domanda posta. La cella a sacchetto senza anodo da 15Ah 3,85V mantiene il litio e rimuove l'anodo, quindi testa la placcatura anziché la chimica del sodio. La cella prismatica 73174207 a ioni di sodio è la corrispondenza di formato in cui il pacco a valle è già fissato a un guscio rigido. Se il programma è orientato verso una linea di produzione, la gamma di attrezzature per l'assemblaggio di celle a sacchetto è il luogo in cui viene scalato lo stesso processo di impilamento.

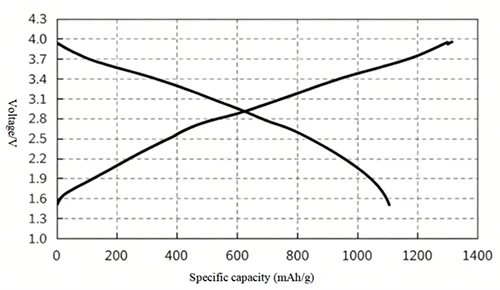

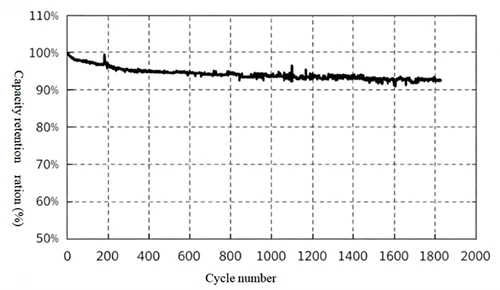

Dicci quale sistema di elettroliti stai sviluppando e ti invieremo la scheda tecnica e i dati di ciclaggio di base per questa cella, incluso il volume di riempimento consigliato.

Specifiche complete

Le metriche degli elettrodi sono indicate perché sono i numeri necessari per normalizzare i propri risultati. Vengono misurati su campioni di produzione, non su una singola build di sviluppo.

1. Formato della cella e metriche degli elettrodi

2. Elettrolita consigliato e linea di base per la formazione

I due protocolli sono forniti come punti di partenza piuttosto che come l'unica risposta corretta. Se il vostro elettrolita ha una conduttività ionica o una cinetica di formazione SEI notevolmente diverse, le fasi a 0,05C e 0,1C sono quelle da modificare per prime, ed eseguire il nostro protocollo invariato come benchmark comparativo prima di adattarlo è la via più rapida per ottenere un risultato di cui ci si possa fidare.

3. Criteri di rilascio del lotto

Un lotto viene rilasciato in base a questi criteri anziché a un controllo visivo, il che è ciò che rende la cella utilizzabile come riferimento in un progetto di più mesi: la cella che acquistate nel sesto mese è soggetta agli stessi limiti di quella che avete caratterizzato nel primo mese.

Scelta tra questa cella e le altre celle di ricerca

Un acquirente che confronta queste celle sta decidendo quale variabile rimuovere per prima, non quale cella offre le prestazioni migliori. Differiscono per chimica, stato di fornitura e attrezzatura che è necessario possedere prima che esista il primo punto dati.

L'ordine che di solito funziona: inizia con la cella non riempita mentre l'elettrolita è ancora aperto, perché è l'unica delle tre in cui controlli la formulazione. Passa alla cella senza anodo una volta che l'elettrolita si è stabilizzato, poiché la qualità della placcatura dipende da esso. Aggiungi la cella prismatica solo quando la decisione sul formato è già stata presa, perché non può essere confrontata con i risultati della pouch sulla geometria.

Un avvertimento pratico: una cella non riempita non ha prestazioni finché non la riempi bene. Se la tua camera secca non si trova a un punto di rugiada comparabile, il primo ciclo misurerà il controllo dell'umidità piuttosto che la chimica, e il confronto con la nostra linea di base non sarà valido.

Perché una cella non riempita è il giusto punto di partenza

La maggior parte della ricerca sul sodio-ione non riesce a riprodurre i risultati pubblicati per un motivo che non ha nulla a che fare con il catodo: la cella è arrivata con un elettrolita già all'interno, la SEI era già formata e il ricercatore sta misurando un sistema che non ha definito. Una cella non riempita rimuove tale ambiguità. Non c'è elettrolita, nessuna SEI e nessuna cronologia di formazione, quindi qualunque cosa accada nel primo ciclo è attribuibile alla tua formulazione e al tuo protocollo.

Questo controllo ha un prezzo, e vale la pena dirlo chiaramente. Hai bisogno di una camera secca o di un vano guanti a un punto di rugiada che non contamini un sistema al sodio, hai bisogno di apparecchiature di riempimento e sigillatura e hai bisogno di un ciclo di formazione con un protocollo a cui hai pensato. Se manca uno di questi elementi, la cella non riempita è l'acquisto sbagliato e una cella finita è la via più rapida per un primo punto dati.

Il secondo motivo è la trasparenza del carico degli elettrodi. I dati sulla capacità specifica pubblicati sono privi di significato senza la densità areale e la compattazione a cui sono stati misurati, e le celle di terze parti omettono regolarmente entrambe. Qui il catodo è di 13,84 mg/cm2 a 2,70 g/cc e l'anodo di 6,42 mg/cm2 a 0,95 g/cc, con 127 mAh/g e 300 mAh/g citati su base di materiale attivo. Questo è sufficiente per convertire la capacità misurata in un numero a livello di materiale e confrontarlo direttamente con la letteratura, invece di riportare una cifra a livello di cella che nessuno può riprodurre.

Il terzo motivo è che l'impilamento anziché l'avvolgimento avvicina la geometria a ciò che costruirà una linea pilota. Una piccola cella di laboratorio a foglio singolo è comoda e quasi inutile per l'ampliamento della scala, perché l'uniformità termica e di pressione che sperimenta non esiste in una pouch impilata. Costruire su un formato impilato 425868 significa che la distribuzione della pressione durante la formazione a pressa a caldo è rappresentativa, che è precisamente la variabile che cambia quando un processo passa dal laboratorio alla linea.

Caratteristiche ingegneristiche chiave

• Fornita asciutta e non riempita, con un elettrolita di base raccomandato. TOB-NF96F a 6,0 g è la formulazione utilizzata per stabilire le prestazioni pubblicate, in modo da avere un punto di riferimento prima di cambiare qualsiasi cosa.
• Metriche degli elettrodi pubblicate, non nascoste. Densità areale del catodo di 13,84 mg/cm2 e dell'anodo di 6,42 mg/cm2, con compattazione e capacità specifica del materiale attivo, in modo che i risultati possano essere normalizzati anziché presi per fede.
• Geometria impilata 425868. Un corpo di 68 x 58 mm a 4,2 mm o meno, che corrisponde a una pouch rilevante per la produzione anziché a una cella di laboratorio a foglio singolo.
• Due protocolli di formazione testati sul campo. Pressa a caldo a 45 gradi C e 0,9 MPa, e un percorso standard compatibile con Neware a 25 gradi C e 0,2 MPa, entrambi forniti come punti di partenza.
• Chimica priva di litio. Nessun litio nella cella in nessuna fase, il che modifica i requisiti di movimentazione, la classificazione dei trasporti e la struttura dei costi delle materie prime rispetto a una cella agli ioni di litio.
• Rilascio del lotto basato sui numeri, non sull'aspetto. Varianza della capacità entro il 2%, spessore entro 0,1 mm, assemblata a un punto di rugiada di -50 gradi C, con cicli di riferimento su ogni lotto.

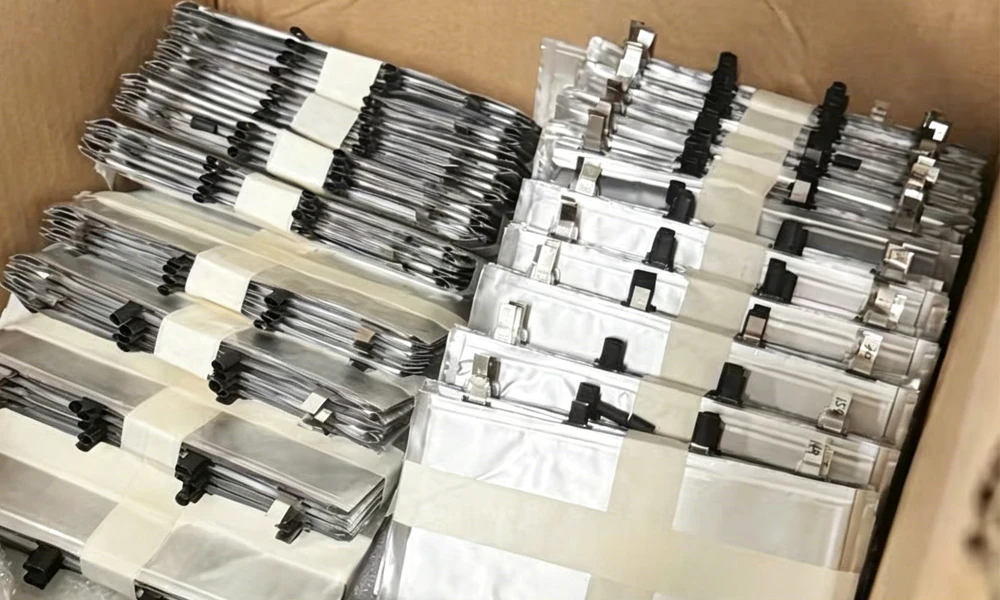

• Sacca per gas e custodia protettiva fornite. La custodia è una protezione per il trasporto e viene rimossa prima del serraggio; la sacca per gas è un serbatoio di formazione che tagli e risigilli dopo la formazione.

Sequenza operativa, sicurezza e manutenzione

1. Dal disimballaggio alla prima formazione

1. Sposta la cella nella camera secca o nel vano guanti prima di aprire la confezione Sottovuoto. Una cella non riempita è più sensibile all'umidità rispetto a una finita perché non c'è elettrolita a occupare l'interno.
2. Rimuovi completamente la custodia protettiva in gomma. È solo una protezione per il trasporto e non deve trovarsi all'interno del dispositivo.
3. Controlla che la pouch non presenti danni meccanici e conferma l'area dello stack di elettrodi prima del riempimento. Una pouch ammaccata o piegata non deve essere riempita.
4. Riempi con il tuo elettrolita, 6,0 g se stai riproducendo la linea di base TOB-NF96F, e sigilla sottovuoto. Registra la massa di riempimento effettiva; essa diventa una variabile nel momento in cui si devia.
5. Serrare la cella in modo che la pressione agisca solo sull'area dello stack di elettrodi. Non serrare mai attraverso la zona di sigillatura delle linguette, che è il modo più comune in cui una buona cella viene trasformata in una cella che perde.
6. Eseguire la formazione utilizzando 45 gradi C e 0,9 MPa con pressa a caldo, o 25 gradi C e 0,2 MPa per la procedura standard, iniziando a 0,05C e passando a 0,1C. Registrare temperatura, pressione ed entrambi i passaggi di corrente.
7. Dopo la formazione, tagliare e risigillare la sacca di gas sotto vuoto o in atmosfera inerte, a seconda di ciò che richiede la vostra analisi post-formazione. Non lasciare una sacca di gas aperta in una stanza secca durante la notte.

2. Sicurezza e prassi nella stanza secca

Il sodio metallico e gli elettroliti a base di ioni di sodio reagiscono con l'umidità, quindi l'intero flusso di lavoro deve svolgersi all'interno dell'ambiente asciutto piuttosto che parzialmente al di fuori di esso. Indossare guanti e protezione per gli occhi appropriati, tenere l'elettrolita lontano dall'acqua e da qualsiasi contenitore aperto di solvente e lavorare con la cella su una superficie che non perfori il pouch. Una cella non riempita non ha energia elettrica da rilasciare, ma non ha nemmeno elettrolita per sopprimere un evento termico se lo stack viene danneggiato meccanicamente, quindi trattare un pouch danneggiato come un articolo da smaltire piuttosto che come un campione di test.

3. Conservazione e manipolazione delle celle non riempite

Conservare le celle non riempite nel loro imballaggio sottovuoto, nell'ambiente asciutto, e utilizzarle nell'ordine in cui vengono ricevute. Non c'è autoscarica da gestire né stato di carica da mantenere, il che è un vantaggio di una cella non riempita, ma l'ingresso di umidità attraverso il bordo del pouch è cumulativo e non reversibile. Le parti che si guastano per prime nella pratica sono l'area di sigillatura e il raccordo del tubo, non lo stack di elettrodi: ispezionare la linea di sigillatura prima del riempimento e scartare qualsiasi cella il cui imballaggio abbia perso il vuoto.

FAQ di ingegneria

D: Cosa significa non riempita e cosa devo fornire io?

La cella arriva asciutta, senza elettrolita all'interno e senza cronologia di formazione. Voi fornite l'elettrolita, il riempimento e la sigillatura sottovuoto e il protocollo di formazione. Se volete riprodurre la nostra baseline, utilizzate TOB-NF96F a 6,0 g e la procedura di formazione nella tabella delle specifiche; se state testando la vostra formulazione, tutto ciò che viene dopo il riempimento spetta a voi definirlo.

D: La cella viene fornita con una custodia protettiva in gomma e una sacca di gas. Come le gestisco prima del test?

La custodia in gomma serve solo per la protezione meccanica durante il trasporto; rimuoverla completamente prima di serrare la cella nel vostro dispositivo. La sacca di gas funge da serbatoio durante la formazione. Dopo la formazione, tagliare e risigillare il pouch sotto vuoto o in atmosfera inerte, a seconda del vostro piano di analisi post-formazione. Durante il serraggio, assicurarsi che il dispositivo applichi pressione solo sull'area dello stack di elettrodi e non serrare mai la zona di sigillatura delle linguette.

D: Come mantenete la coerenza da lotto a lotto se questa cella è concepita per essere uno standard di ricerca?

Ogni lotto viene campionato statisticamente per spessore, carico degli elettrodi e ciclaggio di riferimento con l'elettrolita standard e il protocollo di formazione, in condizioni di stanza secca a un punto di rugiada di -50 gradi C. Un lotto viene rilasciato solo quando la varianza della capacità tra i campioni rientra nel 2% e lo spessore entro 0,1 mm. Ture misurazioni provengono dalle nostre linee di test per celle a sacchetto e celle a bottone, la stessa infrastruttura pilota utilizzata per il lavoro di sviluppo dei processi.

D: Posso usare il mio elettrolita invece di TOB-NF96F?

Sì, e questo è il normale utilizzo di questa cella. Eseguite prima la nostra baseline con TOB-NF96F, poi eseguite la vostra con lo stesso protocollo, in modo che il confronto isoli l'elettrolita anziché mescolare un cambiamento chimico con un cambiamento di protocollo. Se il vostro elettrolita differisce nella conduttività ionica o nella cinetica di formazione della SEI, i passaggi di formazione a 0,05C e 0,1C sono i primi parametri da adattare.

D: Con quale protocollo di formazione dovrei iniziare, pressa a caldo o standard?

Iniziate con la procedura standard a 25 gradi C e 0,2 MPa se avete bisogno di un protocollo compatibile con Neware con la minima attrezzatura, e con la procedura con pressa a caldo a 45 gradi C e 0,9 MPa se il vostro interesse è il contatto interfacciale e disponete di una pressa in grado di mantenere tale pressione in modo uniforme. La procedura con pressa a caldo offre un contatto più uniforme ed è più vicina alla produzione; la procedura standard è più rapida da configurare e più facile da ripetere tra i vari laboratori.

D: Questa cella è adatta come campione A?

No. È una piattaforma di ricerca e sviluppo, costruita per essere ripetibile piuttosto che per essere qualificata. È il passaggio tra lo screening delle celle a bottone e la prototipazione dei campioni A, e il formato 425868 è stato scelto in modo che ciò che imparate qui si traduca in un campione A a sacchetto impilato anziché in una cella a bottone ingrandita. Se avete bisogno di un campione A, comunicateci il formato di destinazione e vi offriremo un preventivo per la procedura di sviluppo anziché vendervi una cella di ricerca come se lo fosse.

Casi studio e storico dei progetti

I progetti sottostanti sono progetti di costruzione di linee e sviluppo di processi che TOB ha fornito a produttori di celle. Non sono contratti di fornitura di celle e non vengono presentati come referenze di clienti per questo prodotto. Sono elencati perché l'impilamento, la gestione dell'elettrolita e il controllo della formazione rappresentano gli stessi problemi ingegneristici su scala di linea così come in una singola cella a sacchetto, ed è qui che è stata maturata tale esperienza.

Il portafoglio completo, comprese le linee per supercondensatori e stato solido, si trova sulla pagina dei progetti. Laddove un cliente acconsenta, organizzeremo una discussione tecnica con l'ingegnere di progetto anziché offrire una parete di loghi.

Certificazioni aziendali (a livello di organizzazione)

Le tre registrazioni sottostanti sono detenute da XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. e coprono il relativo sistema di gestione. Sono certificati a livello aziendale, non un'omologazione di questa singola cella. Sono elencati qui perché i processi di produzione, qualità e sicurezza alla base di questo prodotto rientrano in quel sistema certificato.

Campo di applicazione della registrazione (tutti e tre i certificati): ricerca, progettazione, produzione, vendita, importazione ed esportazione di macchine da laboratorio, macchine per linee pilota e macchine per linee di produzione; materiali per batterie e tecnologie per batterie, inclusa la tecnologia a elettrodo secco per batterie agli ioni di litio, batterie agli ioni di sodio, batterie allo stato solido, batterie al litio-zolfo e supercondensatori; realizzazione di progetti di linee di produzione di batterie e supercondensatori; ricerca, progettazione, produzione e vendita di batterie, supercondensatori e circuiti stampati (PCB).

L'ambito include esplicitamente la ricerca, la progettazione, la produzione e la vendita di batterie, attività che rientra in questa cella. I certificati sono rilasciati da QRO Certification LLP, validi subordinatamente a un audit di sorveglianza annuale, e possono essere verificati su qro-cert.org. Copie sono disponibili su richiesta.

Comunicaci il tuo sistema elettrolitico e il piano di formazione, e ti invieremo la scheda tecnica e i dati di ciclo di base in modo da poter valutare il punto di partenza prima di ordinare.
