Forno a tubo da 1700°C per ricerca e sviluppo sui materiali

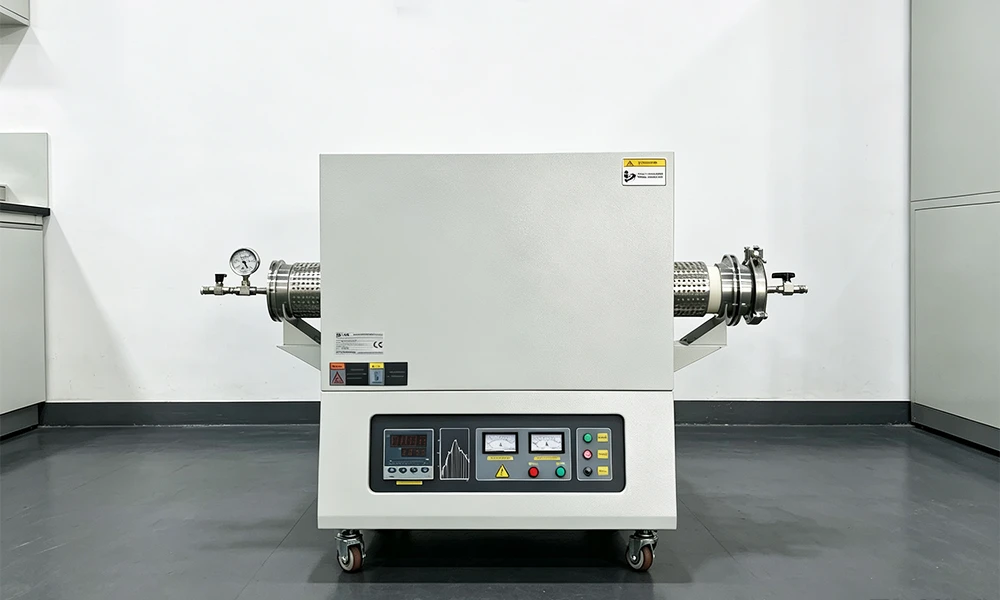

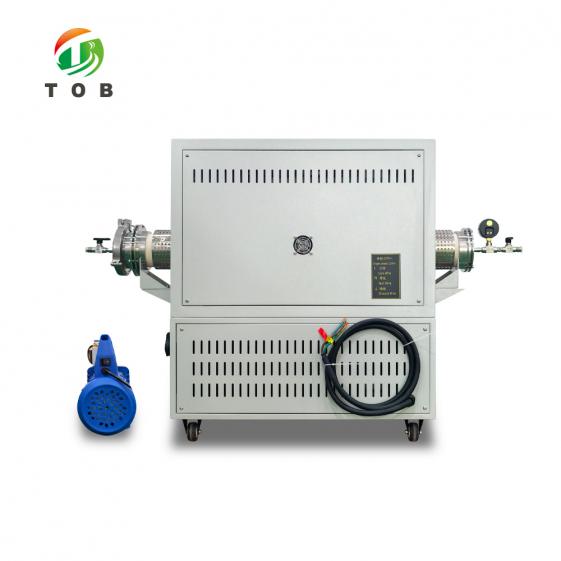

Forno a tubo ad alta temperatura da 1700°C con configurazione multizona — TOB-K2-6-17TPD3

Panoramica del prodotto e applicazioni ideali

Un forno a tubo è un forno ad alta temperatura in cui la camera di riscaldamento è un tubo cilindrico attraverso il quale il pezzo da lavorare viene riscaldato, tipicamente sotto un'atmosfera gassosa controllata. Il TOB-K2-6-17TPD3 è un forno a tubo da 1700 °C della serie K2, costruito attorno a tubi del forno in quarzo ad alta purezza o allumina corindone ad alta purezza, disponibili in configurazioni sia orizzontali che verticali. I diametri standard dei tubi sono 40 mm, 60 mm, 80 mm e 100 mm (personalizzabili), e le zone di riscaldamento standard sono 150 mm, 205 mm, 350 mm e 440 mm (personalizzabili). Le configurazioni delle zone variano da singola, doppia e tripla a quintupla, e un sistema di inclinazione rotante può essere montato sul corpo del forno per requisiti di lavorazione speciali.

Il TOB-K2-6-17TPD3 utilizza elementi riscaldanti in silicio-molibdeno (MoSi₂) per raggiungere una temperatura di progetto di 1700 °C, con un intervallo di temperatura operativa di 0–1600 °C quando si utilizza un tubo in allumina. La precisione del controllo della temperatura è di ±1 °C, monitorata da una termocoppia di tipo B (intervallo di misurazione 0–1820 °C). Il forno è alimentato da una tensione monofase di 220 V ed è dotato di un controller di temperatura intelligente PID autotunizzante programmabile a 30 segmenti che automatizza il riscaldamento e il raffreddamento senza l'intervento dell'operatore.

Il forno è progettato per i rigori della ricerca scientifica e della produzione in piccoli lotti. L'alloggiamento a doppio strato con raffreddamento ad aria forzata mantiene la superficie esterna vicina alla temperatura ambiente anche a temperature elevate, e la camera del forno con assemblaggio a gradini distribuisce lo stress uniformemente durante il riscaldamento, prevenendo la perdita di calore ed estendendo la durata operativa. L'isolamento in fibra ceramica di allumina leggera fornisce un eccellente isolamento termico pur essendo privo di crepe, non incrostante e privo di scorie, garantendo l'assenza di contaminazione dei prodotti cotti.

Ideale per:

• Ricerca e produzione in piccoli lotti di ceramica, metallurgia, elettronica, vetro, materiali chimici, meccanici e refrattari.
• Sviluppo di nuovi materiali, inclusa la sintesi di materiali per batterie (calcinazione di precursori catodici, sinterizzazione di elettroliti allo stato solido) a temperature fino a 1700 °C.
• Applicazioni di insegnamento e ricerca universitaria che richiedono un forno ad alta temperatura con profili di riscaldamento programmabili.
• Processi che richiedono atmosfere gassose controllate (gas inerti, gas misti, azoto, ossigeno, monossido di carbonio, argon) o condizioni di vuoto.

Hai bisogno di determinare il materiale del tubo ottimale (quarzo vs allumina), la configurazione della zona di riscaldamento o l'atmosfera gassosa per il tuo specifico processo di materiale? Contatta i nostri ingegneri di processo ad alta temperatura con i dettagli della tua applicazione.

Dove si colloca il forno a tubo da 1700 °C nella ricerca sui materiali e nello sviluppo delle batterie

Nella ricerca e produzione di materiali per batterie, un forno a tubo da 1700 °C serve per le fasi di sintesi ad alta temperatura e trattamento termico che non possono essere eseguite in forni a temperatura inferiore (1200 °C). Il TOB-K2-6-17TPD3 viene utilizzato per:

• Sintesi di materiali catodici: Calcinazione di precursori catodici a temperature fino a 1700 °C per materiali come ossidi ad alto contenuto di nichel, ossidi di spinello e alcuni composti fosfatici che richiedono temperature di sinterizzazione più elevate.
• Elaborazione di elettroliti allo stato solido: Sinterizzazione di elettroliti solidi a base di ossido (es. LLZO, LATP, LAGP) a 1100–1200 °C, o sintesi ad alta temperatura di elettroliti ceramici specializzati.
• Trattamento di materiali anodici: Studi di carbonizzazione o grafitizzazione ad alta temperatura di materiali in carbonio e trattamento termico di precursori anodici a base di silicio.
• Ricerca generale sui materiali: Lavorazione di ceramica, metallurgia, vetro e materiali refrattari dove è richiesta la combinazione di alta temperatura, atmosfera controllata e profili di riscaldamento programmabili.

La configurazione multizona è particolarmente preziosa per i processi che richiedono una zona a temperatura uniforme lunga. Una configurazione a tripla o quintupla zona con controllo indipendente delle zone consente all'utente di mantenere un profilo di temperatura piatto su una lunga lunghezza del campione, il che è essenziale per produrre lotti di materiale uniformi. L'opzione di inclinazione rotante consente processi in cui il campione o il crogiolo devono essere inclinati o ruotati durante il riscaldamento, come alcune reazioni in polvere.

Caratteristiche ingegneristiche chiave del TOB-K2-6-17TPD3

• Temperatura di progetto di 1700 °C con elementi riscaldanti in silicio-molibdeno
  Gli elementi riscaldanti in MoSi₂ consentono una temperatura di progetto di 1700 °C e una temperatura operativa continua di 0–1600 °C (con un tubo in allumina). Gli elementi in silicio-molibdeno offrono un'eccellente resistenza all'ossidazione ad alta temperatura e una lunga durata operativa, rendendoli lo standard industriale per i forni di classe 1700 °C.
• Configurazione multizona per zone a temperatura uniforme lunghe
  La serie K2 offre configurazioni a zona singola, doppia, tripla e quintupla, con zone di riscaldamento standard di 150 mm, 205 mm, 350 mm e 440 mm (personalizzabili). Il controllo multizona è essenziale per mantenere un profilo di temperatura uniforme su lunghe lunghezze del campione, garantendo una lavorazione del materiale coerente attraverso l'intero tubo del forno.

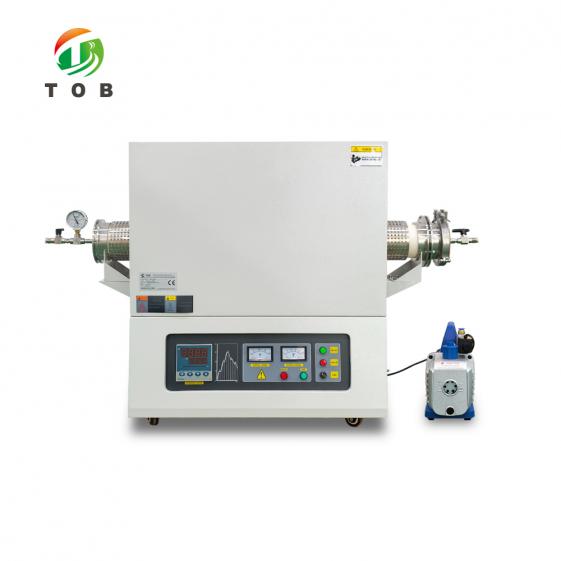

• Controllo della temperatura ad alta precisione (±1 °C)

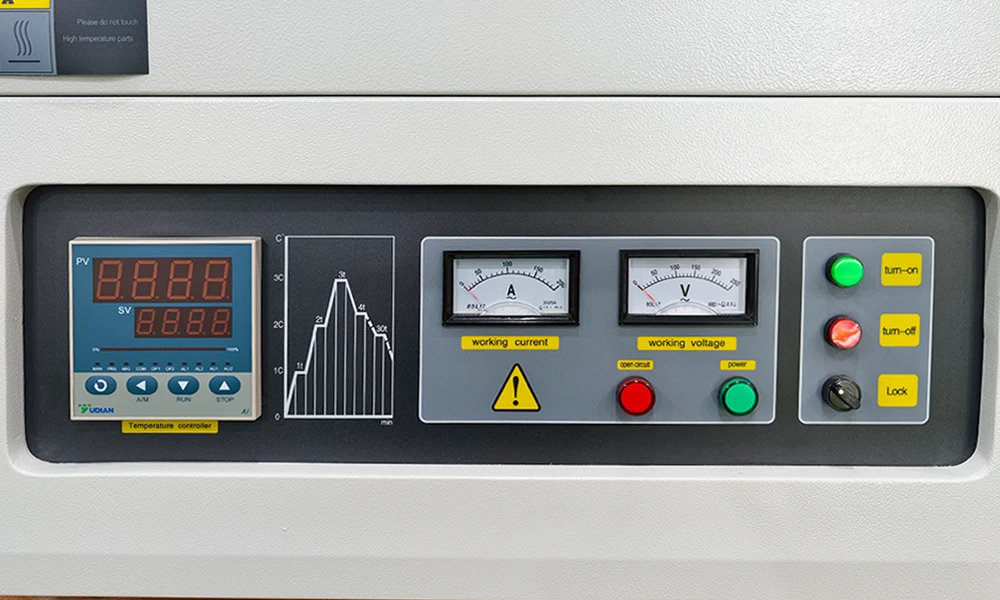

  Il forno impiega un controller di temperatura intelligente PID autotunizzante programmabile a 30 segmenti con riscaldamento e raffreddamento automatici. La precisione del controllo della temperatura è di ±1 °C, monitorata da una termocoppia di tipo B (0–1820 °C). Un'interfaccia di comunicazione RS-485 opzionale consente la connessione a un computer per il controllo di avvio/arresto, allarme/arresto riscaldamento, impostazione e memorizzazione delle curve di riscaldamento e registrazione delle curve storiche.
• Protezione di sicurezza a doppio circuito
  Il forno utilizza circuiti integrati e controllo modulare con protezione a doppio circuito, inclusa la protezione da sovratemperatura, protezione da rottura della termocoppia, protezione da sovracorrente e protezione da sovrapressione. Questi sistemi di sicurezza ridondanti garantiscono un funzionamento stabile, affidabile e sicuro, particolarmente importante per programmi di riscaldamento a lunga durata senza supervisione.
• Capacità di atmosfera e vuoto
  Il forno supporta tutti i gas inerti, gas misti, azoto, ossigeno, monossido di carbonio e argon. L'estremità di ingresso può essere dotata di uno o più ingressi, ciascuno con una valvola a spillo e un manometro per il vuoto; l'estremità di uscita si collega a una porta di uscita e una porta per il vuoto, tutte con valvole a spillo. Una pompa per vuoto è inclusa con il forno, consentendo il trattamento termico sottovuoto così come la lavorazione in atmosfera controllata.

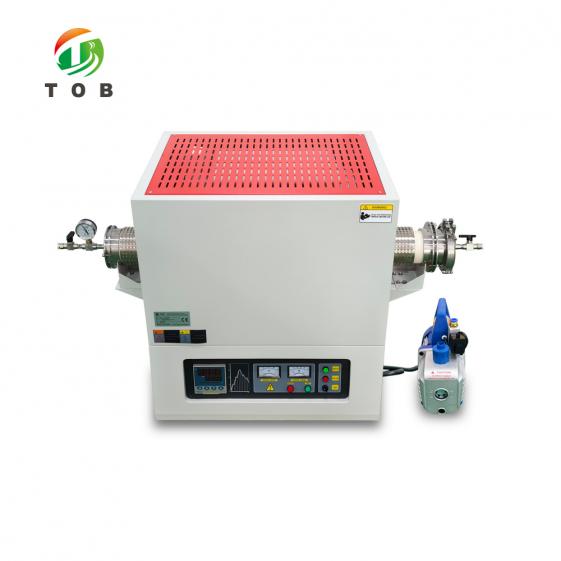

• Alloggiamento a doppio strato con raffreddamento ad aria forzata
  Il guscio del forno adotta una struttura a doppio strato con raffreddamento ad aria forzata, garantendo che la temperatura esterna del guscio del forno rimanga vicina alla temperatura ambiente anche a temperature elevate, prevenendo ustioni accidentali e proteggendo le apparecchiature e gli operatori vicini.
• Isolamento in fibra ceramica di allumina leggera
  La camera del forno utilizza fibra ceramica di allumina leggera avanzata a livello internazionale, offrendo un eccellente isolamento termico, peso ridotto e alta resistenza alla temperatura. L'isolamento è privo di crepe, non incrostante e privo di scorie, garantendo l'assenza di contaminazione dei prodotti cotti. L'efficienza energetica è del 60–80% rispetto ai vecchi forni elettrici.

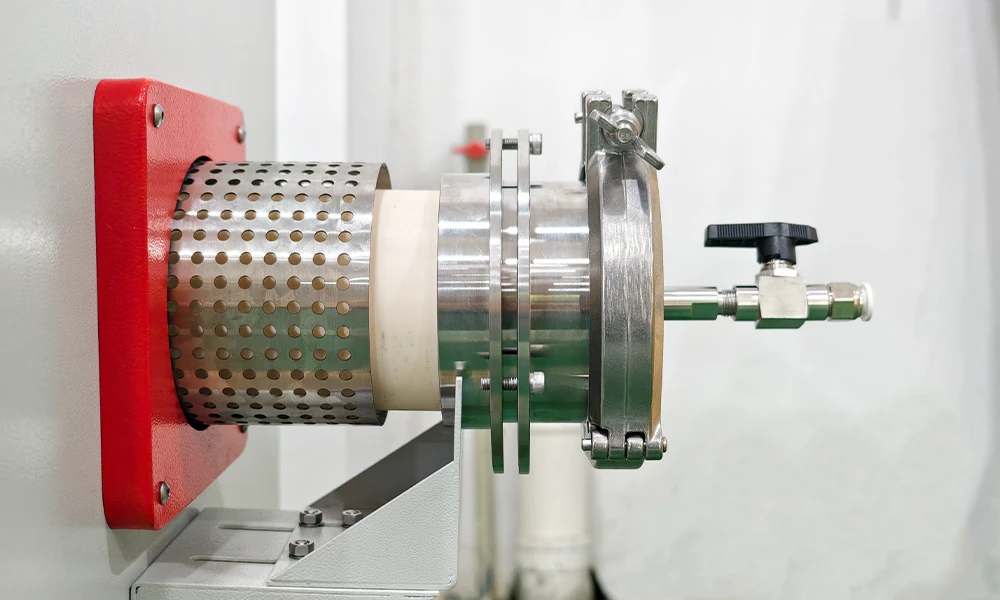

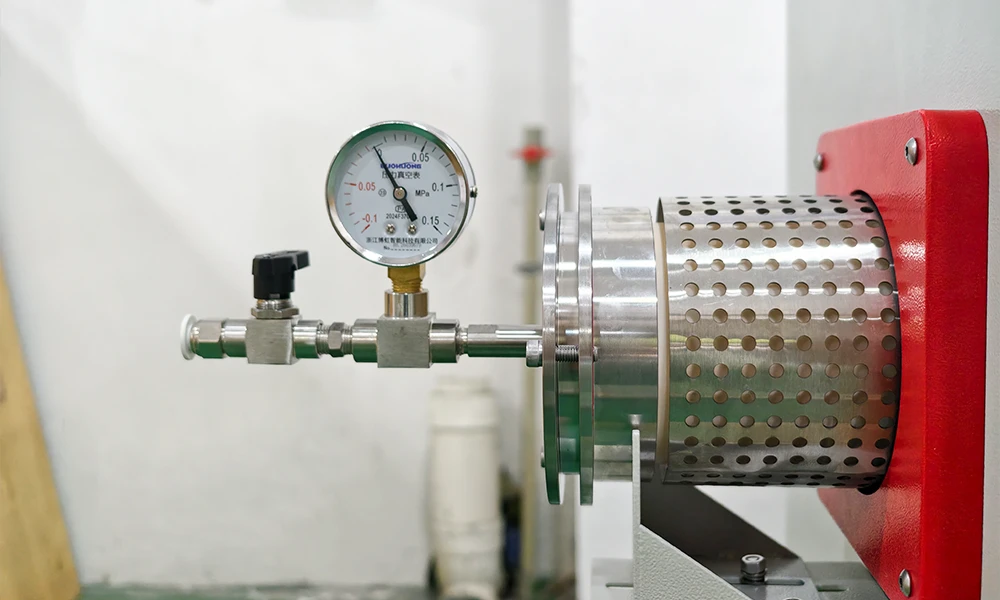

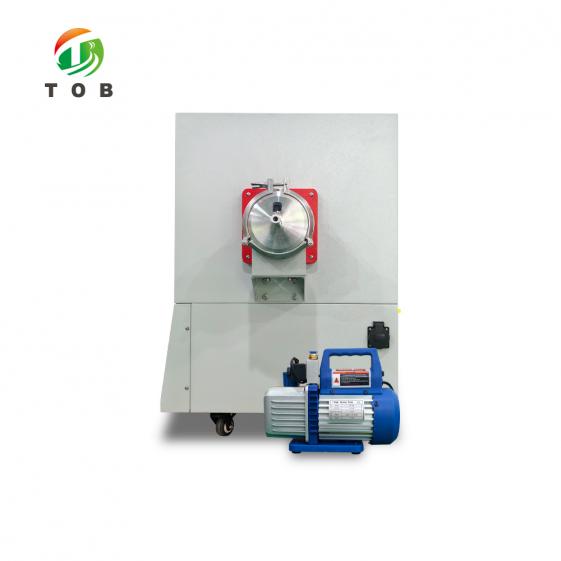

• Flange di tenuta in acciaio inossidabile 304

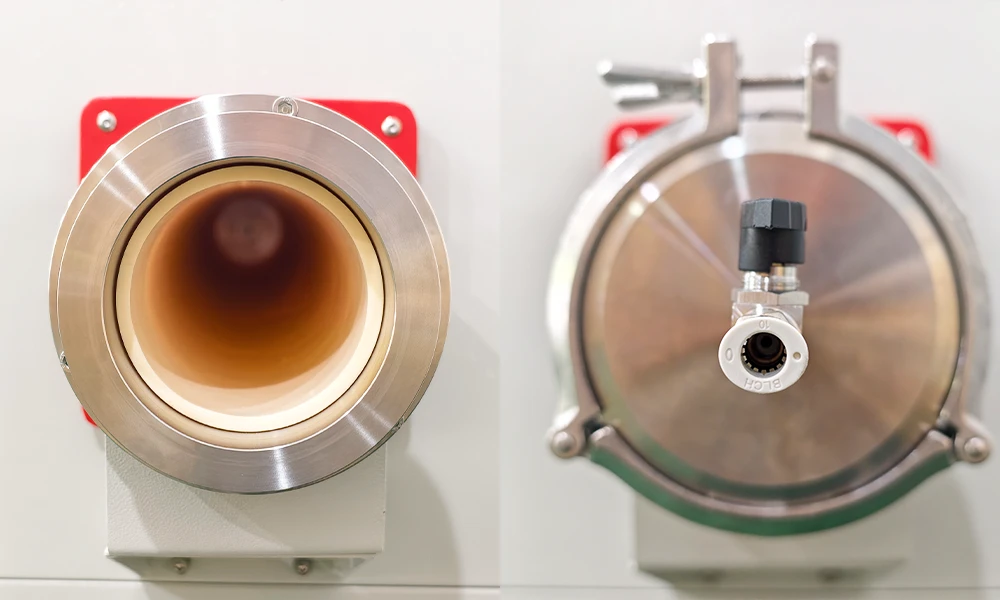

  Il tubo del forno è sigillato con flange in acciaio inossidabile 304 che sono facili da installare e rimuovere, resistenti all'ossidazione, agli acidi e agli alcali, e forniscono una tenuta a doppio strato per un'affidabile tenuta all'aria.
• Accessori standard completi

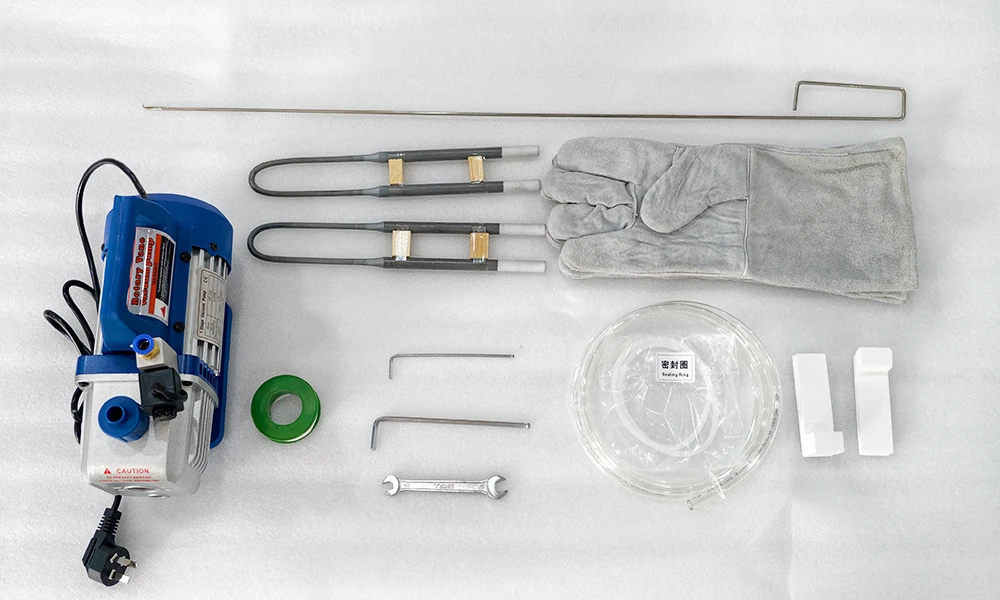

  Il forno viene fornito con un tubo, una pompa a vuoto, un tubo del gas, un set di flange in acciaio inossidabile, due tappi per tubi, una pinza per crogioli, un paio di guanti speciali per alte temperature e un manuale di istruzioni. Gli accessori opzionali includono controllo touch-screen, sfiati per fumi di ingresso/uscita, un registratore senza carta e un sistema di controllo della comunicazione remota.

Specifiche tecniche

Configurazione del tubo del forno e della zona:

• Materiale del tubo del forno: quarzo ad alta purezza o tubi in corindone di allumina ad alta purezza
• Configurazione: orizzontale e verticale
• Dimensioni standard del tubo: 40 mm, 60 mm, 80 mm e 100 mm (personalizzabili)
• Zone di riscaldamento standard: 150 mm, 205 mm, 350 mm e 440 mm (personalizzabili)
• Configurazioni delle zone: zone singola, doppia, tripla e quintupla
• Opzionale: sistema di inclinazione rotante montato sul corpo del forno

Raccomandazioni operative pratiche

Le seguenti raccomandazioni si basano sulle migliori pratiche per i forni a tubo di classe 1700 °C e si applicano al TOB-K2-6-17TPD3:

• Selezione del materiale del tubo: Utilizzare un tubo in allumina (corindone) per temperature operative superiori a 1200 °C, poiché la temperatura operativa è specificata come 0–1600 °C con un tubo in allumina. I tubi in quarzo sono adatti per applicazioni a temperature più basse e forniscono un'elevata trasparenza ottica, ma hanno un limite di temperatura massima inferiore. Selezionare il materiale del tubo in base alla temperatura massima di processo e alla compatibilità con l'atmosfera.
• Velocità di riscaldamento: La velocità di riscaldamento può essere impostata da 0–10 °C/min, ma si consiglia di mantenerla ≤ 5 °C/min. Una velocità di riscaldamento più lenta riduce lo stress termico sul tubo del forno e sul pezzo in lavorazione, prolunga la durata degli elementi riscaldanti in MoSi₂ e previene la rottura dei campioni ceramici.
• Operazioni con gas e vuoto: Per il trattamento in atmosfera inerte, spurgare il tubo con il gas di processo per 15–20 minuti prima del riscaldamento per rimuovere l'aria. Per le operazioni sottovuoto, collegare la pompa a vuoto inclusa alla porta del vuoto e verificare che le flange siano sigillate correttamente prima di evacuare. Utilizzare sempre un vacuometro per monitorare la pressione.
• Posizionamento del campione: Posizionare la navicella o il crogiolo del campione centralmente all'interno della zona di riscaldamento uniforme. Per i forni a più zone, verificare il profilo di temperatura piatto lungo la lunghezza del campione prima di procedere con un lotto completo.
• Raffreddamento: Lasciare raffreddare il forno naturalmente dopo un processo. La velocità di raffreddamento consigliata è coerente con le linee guida sulla velocità di riscaldamento; evitare un raffreddamento rapido, che può incrinare il tubo e il pezzo in lavorazione.
• Sicurezza: L'alloggiamento a doppio strato con raffreddamento ad aria forzata mantiene l'esterno vicino alla temperatura ambiente, ma il tubo del forno, le flange e l'area immediatamente circostante il forno rimangono caldi durante il funzionamento. Utilizzare la pinza per crogioli e i guanti per alte temperature inclusi durante la manipolazione dei campioni. Utilizzare sempre le funzioni di protezione di sicurezza a doppio circuito.

Problemi operativi comuni e risoluzione dei problemi

FAQ tecniche

D1: Dovrei scegliere un tubo al quarzo o un tubo all'allumina (corindone) per la mia applicazione?

La temperatura operativa è il criterio principale. Per processi fino a circa 1200 °C, un tubo al quarzo è adatto e offre trasparenza ottica per l'osservazione visiva. Per processi superiori a 1200 °C (fino al limite operativo di 1600 °C), è necessario un tubo in allumina corindone. Le specifiche indicano una temperatura operativa di 0–1600 °C per una configurazione con tubo in allumina. Selezionare il tubo in base alla temperatura massima di processo e alla compatibilità chimica con l'atmosfera.

D2: Qual è il vantaggio di una configurazione del forno a zone multiple?

Una configurazione a zone multiple (due, tre o cinque zone) consente di controllare ogni zona di riscaldamento in modo indipendente, permettendo di ottenere una zona a temperatura costante più lunga e uniforme. Per una navicella portacampioni lunga, un forno a zona singola presenterà un calo di temperatura alle estremità; un forno a tre o cinque zone mantiene un profilo piatto lungo l'intera lunghezza del campione, il che è essenziale per un trattamento uniforme del materiale.

D3: Il TOB-K2-6-17TPD3 può essere utilizzato sia per processi con gas inerte che sottovuoto?

Sì. L'estremità di ingresso può essere dotata di uno o più ingressi per gas (ciascuno con valvola a spillo e manometro per vuoto), e l'estremità di uscita fornisce una porta di uscita e una porta per il vuoto, tutte con valvole a spillo. Una pompa per vuoto è inclusa con il forno, consentendo sia il trattamento in atmosfera controllata (con gas inerti, azoto, ossigeno, monossido di carbonio, argon, ecc.) che il trattamento termico sottovuoto.

D4: Qual è la velocità di riscaldamento consigliata per questo forno?

La velocità di riscaldamento può essere impostata da 0 a 10 °C/min, ma si consiglia di utilizzare ≤ 5 °C/min. Una velocità più lenta riduce lo stress termico sul tubo e sul pezzo in lavorazione, prolunga la durata dell'elemento riscaldante e previene la rottura dei campioni ceramici.

D5: Il forno è adatto per la sintesi di materiali per batterie?

Sì. La temperatura di progetto di 1700 °C estende le capacità della serie K2 oltre i normali forni da 1200 °C, consentendo la calcinazione e la sinterizzazione ad alta temperatura di materiali avanzati per batterie, inclusi elettroliti solidi a base di ossidi, precursori catodici ad alto contenuto di nichel e sistemi elettrolitici ceramici specializzati che richiedono temperature di sinterizzazione fino a 1600 °C.

Pronto a eseguire sintesi ad alta temperatura e trattamenti termici fino a 1700 °C con un preciso controllo a zone multiple e capacità di atmosfera/vuoto? Richiedi un preventivo per il TOB-K2-6-17TPD3, specificando il materiale del tubo (quarzo o allumina), il diametro, la configurazione delle zone di riscaldamento e l'eventuale sistema di rotazione e inclinazione opzionale. I nostri ingegneri di processo ad alta temperatura possono consigliare la configurazione ottimale per la tua applicazione.
