Forno tubolare a tre zone da 1200℃ per materiali per batterie

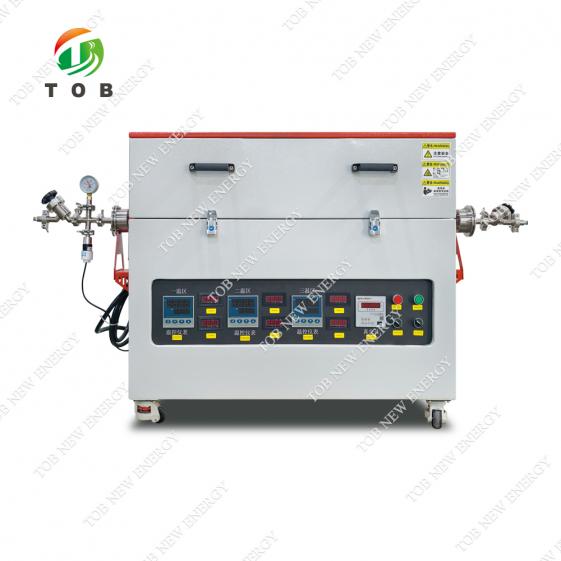

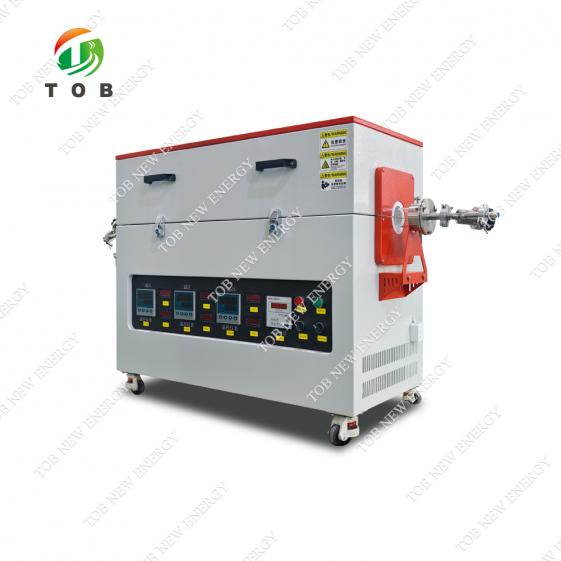

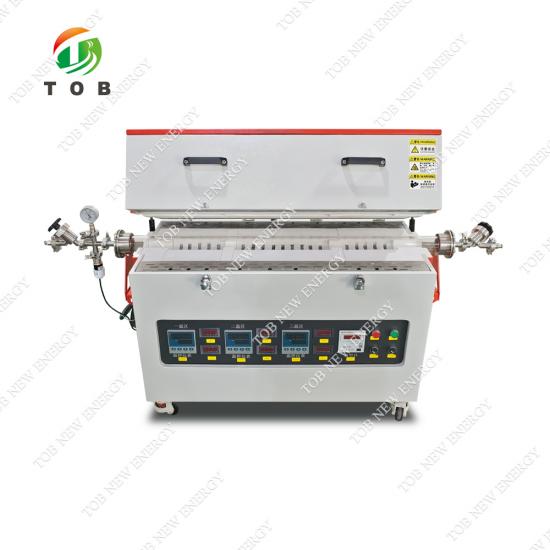

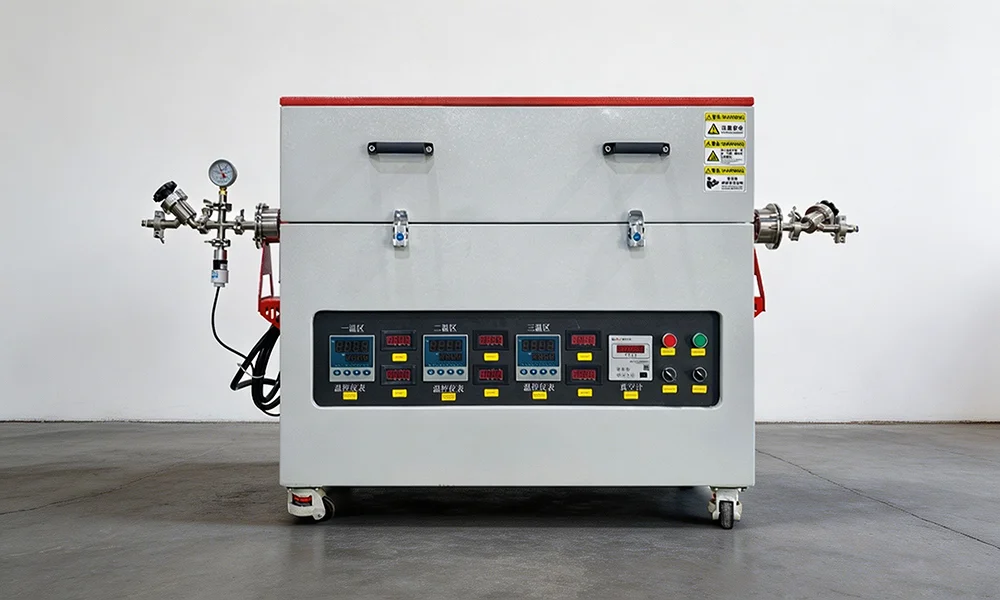

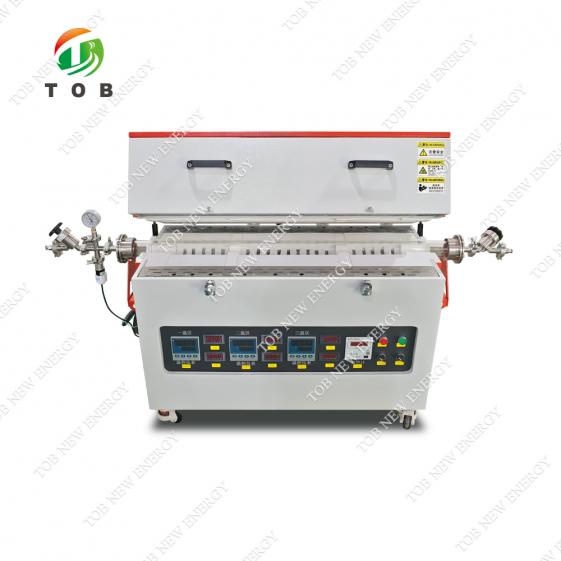

Forno tubolare a tre zone TOB-G1200-60-III (1200℃) per la sintesi di materiali per batterie e processi CVD

Panoramica del prodotto e applicazioni ideali

Un forno tubolare a tre zone è uno strumento di precisione per il trattamento termico che suddivide una lunga camera di riscaldamento cilindrica in tre zone di temperatura controllabili indipendentemente. Il modello TOB-G1200-60-III utilizza questa architettura per creare una regione a temperatura uniforme eccezionalmente lunga (≥ 450 mm) all'interno di un tubo di quarzo di 60 mm di diametro, consentendo di riscaldare campioni di grandi dimensioni, più campioni di piccole dimensioni o di eseguire processi continui senza il gradiente di temperatura tra la parte calda e quella fredda che rappresenta un problema per gli utilizzatori di forni a zona singola.

Nel settore della ricerca e sviluppo di batterie, questo forno è lo strumento fondamentale per la calcinazione delle polveri catodiche, la carbonizzazione degli anodi, la sintesi di elettroliti allo stato solido e la deposizione chimica da fase vapore (CVD) dei rivestimenti degli elettrodi. Il tubo di quarzo accetta ossigeno, azoto, argon e altri gas di processo in pressione positiva o sotto vuoto spinto (pompa opzionale, 0,5 Pa), consentendo di eseguire esperimenti di ossidazione, in atmosfera inerte o sotto vuoto nello stesso sistema. Il controllore programmabile a 31 segmenti permette di definire un profilo termico completo (rampa, mantenimento, raffreddamento), mentre il forno gestisce autonomamente ogni zona per seguire con precisione il setpoint. All'apertura del forno dopo un ciclo di test, il sistema di raffreddamento ad aria forzata a doppia parete mantiene l'involucro esterno al di sotto dei 60 °C, e l'isolamento in fibra di allumina ad alta purezza ha già ammortizzato il costo grazie al risparmio energetico.

Ideale per:

• Ricercatori nel campo dei materiali per batterie calcinano i precursori catodici LFP, NMC, LCO o LMFP in atmosfera controllata.
• Aziende che sviluppano elettroliti allo stato solido, sintetizzando LLZO, LATP o elettroliti a base di solfuro che richiedono rampe di temperatura precise e tempi di permanenza prolungati.
• Qualsiasi laboratorio che esegue la crescita CVD di rivestimenti di carbonio su particelle di anodo o strati di elettrodi a film sottile.
• Team di controllo qualità che necessitano di riprodurre le condizioni di trattamento termico su più lotti di polvere o piccoli componenti.
• Laboratori universitari che in precedenza avevano difficoltà con forni a zona singola che producevano una qualità del campione incoerente lungo il tubo.

N Non sai quale atmosfera o profilo di temperatura sia più adatto al materiale della tua batteria? Contatta i nostri ingegneri specializzati in processi termici: inviaci il precursore e la fase di destinazione e ti consiglieremo una ricetta di partenza.

Dove si colloca questo forno tubolare nella lavorazione dei materiali per batterie

Il forno TOB-G1200-60-III si trova nella fase di sintesi delle polveri e trattamento termico del processo di produzione dei materiali per batterie, prima della miscelazione e del rivestimento della sospensione degli elettrodi. Per i materiali attivi del catodo, i precursori di idrossido o carbonato metallico vengono miscelati con una fonte di litio e calcinati in questo forno a temperature comprese tra 700 °C e 1000 °C in atmosfera di ossigeno fluente o aria secca. La configurazione a tre zone garantisce che l'intera quantità di polvere sia sottoposta allo stesso ciclo termico, il che si traduce direttamente in una granulometria uniforme, una stechiometria del litio costante e prestazioni elettrochimiche ripetibili lotto dopo lotto.

Analogamente, per i materiali anodici rivestiti di carbonio, il forno può eseguire la carbonizzazione dello strato di rivestimento in atmosfera di azoto o argon. La capacità CVD entra in gioco quando è necessario depositare uno strato conforme di carbonio o ceramica su polvere o su una striscia di elettrodo preformata.

Procedure ottimali per l'ottimizzazione dei processi (derivanti dalla sintesi di materiali reali per batterie):

• Pre-test del profilo: Prima di utilizzare un lotto completo di precursore costoso, eseguire un profilo a 31 segmenti con una capsula di campionamento vuota e una termocoppia fittizia all'interno del tubo. Verificare che il centro della capsula raggiunga effettivamente il setpoint e che la velocità di raffreddamento sia quella prevista. Durante questo test è possibile attivare la funzione di auto-tuning PID del controller GP518P per ottimizzare il bilanciamento delle zone.
• La direzione del flusso del gas è importante: Per la calcinazione delle polveri in una barchetta, dirigere il flusso di gas dall'ingresso del gas verso la pompa del vuoto o lo scarico. Questo allontana l'umidità e la CO₂ prodotte senza ridepositarle sulla polvere a valle. Una portata di 100-200 sccm è solitamente sufficiente per un tubo da 60 mm; una portata maggiore può raffreddare leggermente la zona centrale.
• Ridurre al minimo la contaminazione: Prima di caricare i precursori di grado batteria, preriscaldare il tubo di quarzo vuoto a 1100 °C per 2 ore in atmosfera di ossigeno per bruciare eventuali residui organici di precedenti cicli. Maneggiare sempre il tubo e le capsule con guanti puliti e privi di talco: tracce di sodio provenienti dal contatto con la pelle possono compromettere in modo permanente le prestazioni del catodo.
• Controllo del raffreddamento: Il forno consente una velocità di raffreddamento controllata. Per i materiali che richiedono una fase cristallografica specifica, programmare una fase di raffreddamento lenta (2–5 °C/min) attraverso l'intervallo di temperatura critico, anziché semplicemente spegnere l'alimentazione e lasciare che il forno si raffreddi naturalmente. Ciò è particolarmente importante per i catodi a struttura salina ordinata e per alcuni elettroliti solidi a base di ossidi.

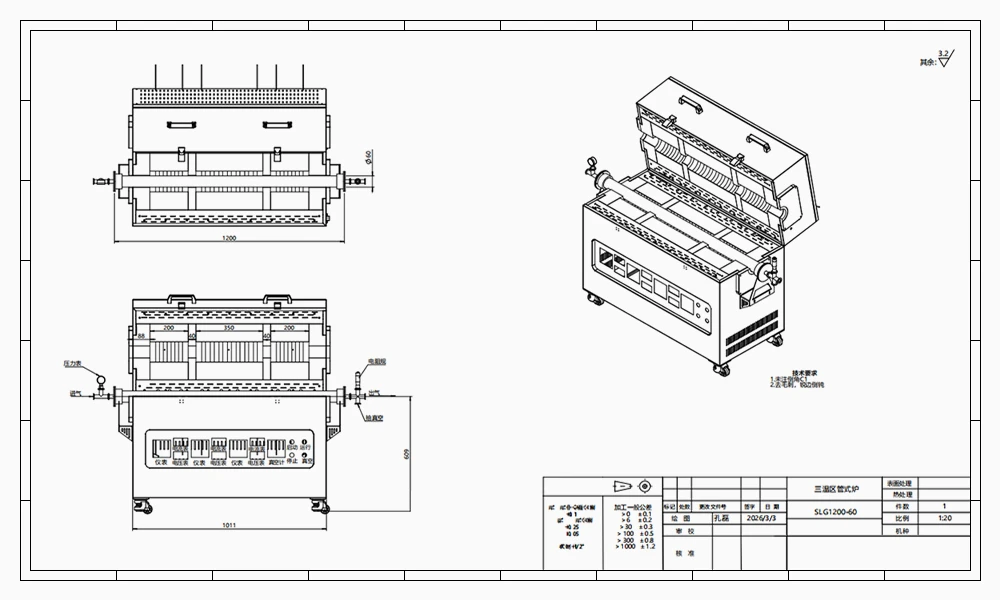

Come funziona il sistema a tre zone nella pratica

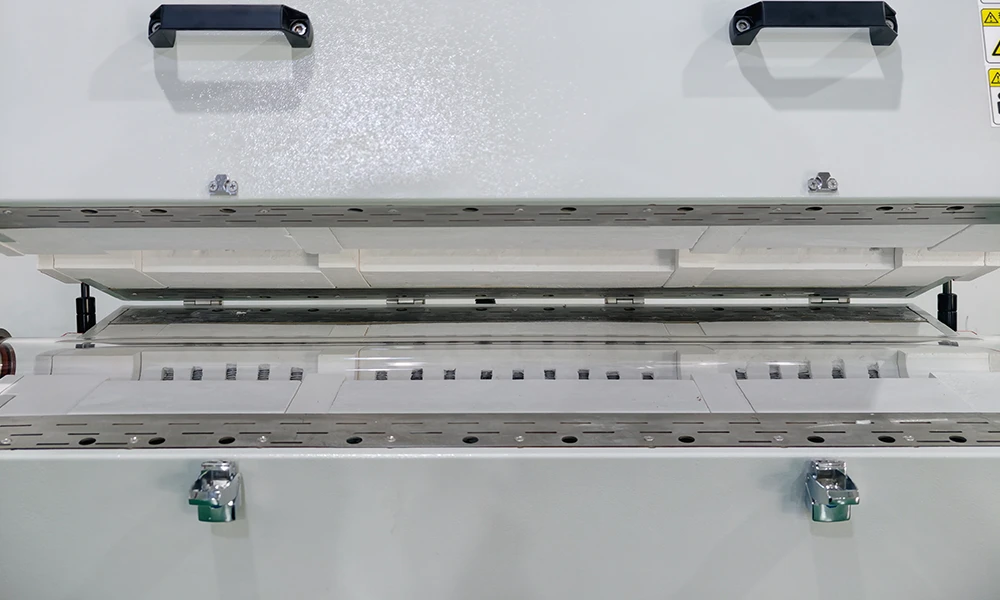

I forni tubolari convenzionali con un singolo elemento riscaldante sviluppano inevitabilmente un profilo di temperatura che raggiunge il picco al centro e diminuisce verso le estremità. Ciò limita la zona uniforme utilizzabile a una frazione della lunghezza totale riscaldata. Il TOB-G1200-60-III supera questo problema suddividendo la lunghezza riscaldata di 750 mm in tre zone controllate indipendentemente, ciascuna con la propria serpentina di riscaldamento in lega di Ni-Cr e termocoppia di tipo K posizionata vicino alla parete del tubo.

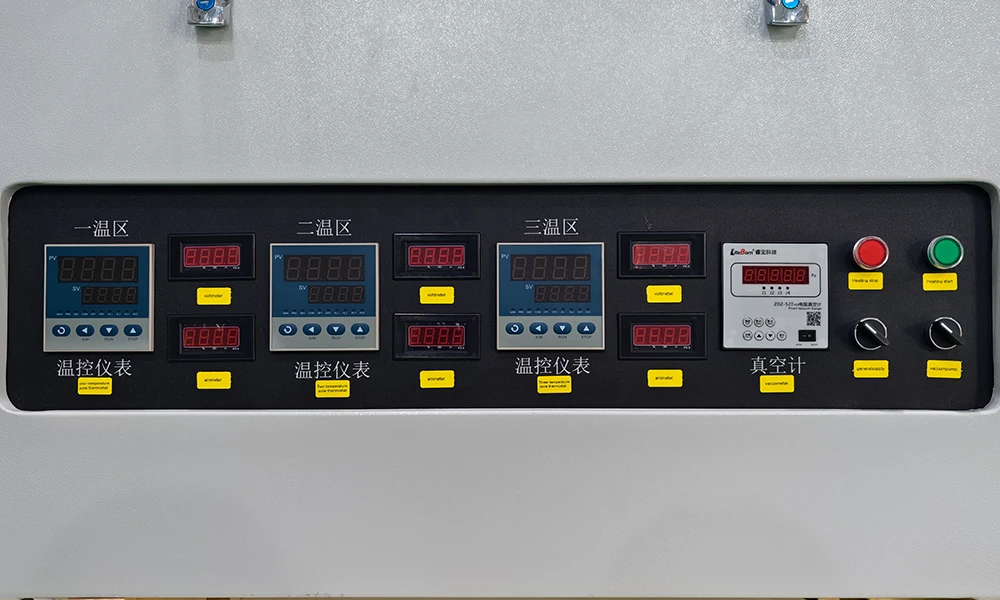

Un controllore multicanale Yudian GP518P regola ciascuna zona utilizzando moduli SCR (raddrizzatori controllati al silicio) a fase controllata. Durante la fase di riscaldamento, le due zone esterne vengono in genere alimentate con una potenza leggermente maggiore per compensare la maggiore dispersione di calore alle estremità. Quando il forno si avvicina al setpoint, la funzione di auto-tuning PID multigruppo integrata regola la potenza erogata a tutte e tre le zone per uniformare il gradiente di temperatura. Il risultato è una zona stabile e uniforme di almeno 450 mm, sufficientemente lunga per una barchetta di allumina a grandezza naturale contenente decine di grammi di precursore catodico, oppure per diverse barchette più piccole affiancate per uno studio combinatorio.

Dal punto di vista dell'operatore, si definisce un programma sul pannello touch o sul display digitale: 31 segmenti di velocità di riscaldamento, temperatura target e tempo di permanenza. Il controllore coordina quindi automaticamente le tre zone per seguire tale profilo, visualizzando sia il setpoint che la temperatura misurata in tempo reale. Il display digitale mostra una precisione di ±1 °C, ma in pratica la stabilità reale all'interno della zona uniforme è spesso ancora più precisa.

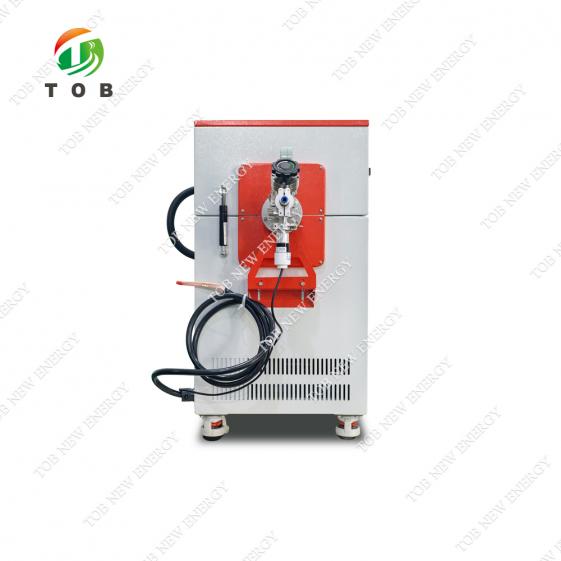

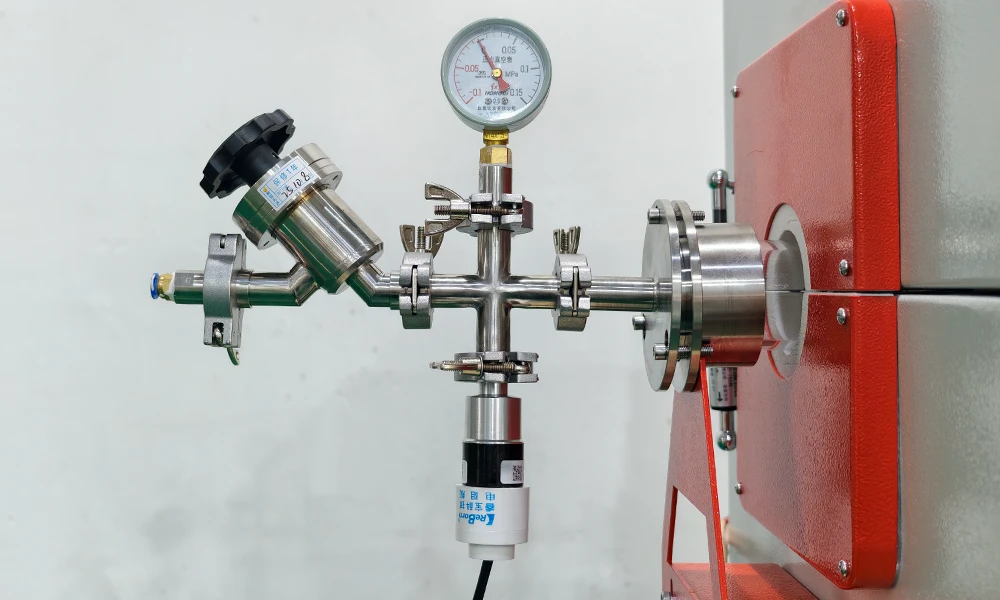

Il sistema di atmosfera è semplice ma robusto. Il gas entra attraverso un ingresso con flussometro su una flangia terminale, passa sopra il campione ed esce attraverso la flangia opposta verso l'atmosfera o una pompa a vuoto. Le guarnizioni delle flange sono meccaniche (O-ring) e possono mantenere un vuoto approssimativo fino a 0,5 Pa quando è collegata la pompa a palette rotative. Per gli esperimenti che richiedono gas inerte ma non vuoto, è sufficiente spurgare il tubo con il gas prescelto per 15-20 minuti prima del riscaldamento e mantenere una leggera pressione positiva durante l'esperimento.

Principali vantaggi ingegneristici per la sintesi di materiali per batterie

• 450 mm+ Unifor Zona m da tre controllori indipendenti

Una zona lunga e veramente isotermica è fondamentale quando si scala la sintesi di polveri da pochi grammi a decine di grammi in un'unica capsula. Il design a tre zone mantiene attivamente l'uniformità della temperatura su tutto il campione, in modo che il materiale al centro della capsula sia identico al materiale ai bordi. Ciò riduce la variabilità tra i lotti ed elimina la necessità di scartare la polvere nelle sezioni terminali a causa di una cottura insufficiente o eccessiva.

• ±1℃ Precisione di controllo grazie alla programmabilità a 31 segmenti.

Profili termici complessi, come rampe lente, soste multiple e raffreddamento controllato, sono prassi nella sintesi avanzata dei catodi. La capacità a 31 segmenti del controller Yudian e i loop PID con auto-tuning consentono di riprodurre con precisione l'andamento termico a ogni ciclo. La precisione del display di ±1 °C garantisce che la temperatura effettiva segua il programma, aspetto particolarmente importante in prossimità del punto di fusione dei sali di litio o durante le transizioni di fase.

• Alluminio interamente in fibra Isolamento e raffreddamento a doppio guscio

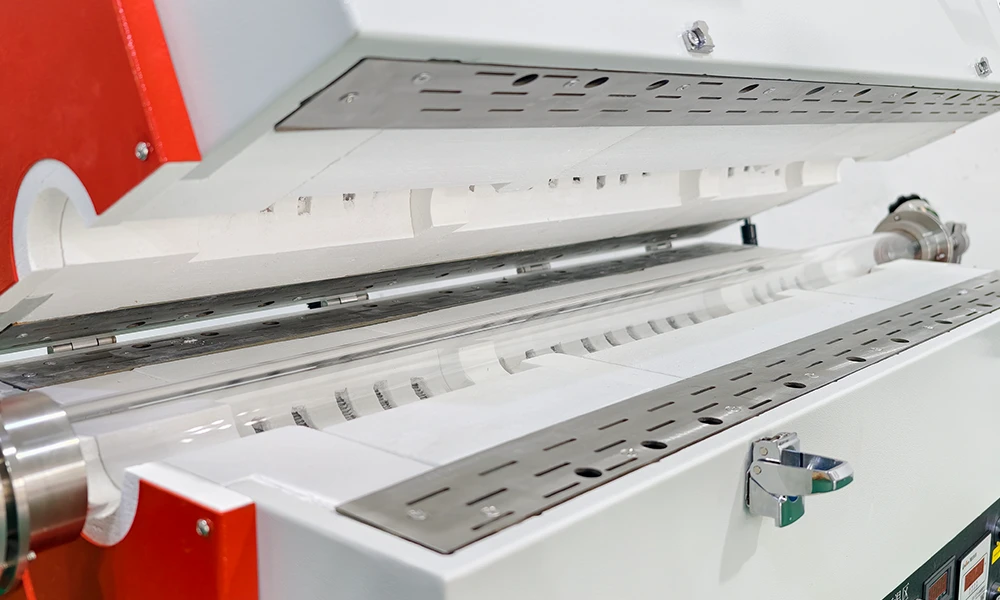

Il rivestimento del forno è realizzato con pannelli in fibra di allumina ad alta purezza, formati sottovuoto, dello spessore di 120 mm, con un ulteriore rivestimento di vernice all'allumina resistente alle alte temperature all'interno della camera. Questa combinazione immagazzina pochissimo calore, pertanto il passaggio dalla temperatura ambiente a 1200 °C richiede circa 30 minuti (a una velocità di 20 °C/min), e il raffreddamento è altrettanto rapido grazie alla ventola integrata che fa circolare l'aria attraverso l'involucro a doppia parete. La temperatura superficiale esterna si mantiene al di sotto dei 60 °C, proteggendo gli operatori e i componenti elettronici circostanti.

• Versatile a Compatibilità con atmosfera e vuoto

Che si tratti di ossigeno in flusso per la calcinazione LCO, azoto per la carbonizzazione o argon per la lavorazione di elettroliti a base di solfuro, il tubo di quarzo sigillato e le flange a tenuta di gas supportano tutte queste esigenze. La pompa a palette rotative opzionale (pressione finale di 0,5 Pa) aggiunge la ricottura sottovuoto e l'infiltrazione assistita dal vuoto alle capacità del forno, il tutto senza modificare l'hardware principale.

• Struttura robusta con elementi riscaldanti di lunga durata.

Per gli elementi riscaldanti viene utilizzato un filo in lega di nichel-cromo, che offre una buona resistenza all'ossidazione fino a 1200 °C ed è molto più tollerante ai cicli termici rispetto agli elementi in disiliciuro di molibdeno. Il design modulare delle zone di riscaldamento significa che, se un elemento di una zona necessita di essere sostituito dopo anni di servizio, può essere sostituito senza dover ricostruire l'intero forno: una caratteristica di manutenzione molto apprezzata dai laboratori con elevati volumi di lavoro.

Specifiche tecniche complete

Com M sui problemi del trattamento termico e su come il forno TOB li riduce al minimo

La tabella seguente illustra le problematiche reali riscontrate nella calcinazione dei materiali delle batterie e spiega come il design del TOB-G1200-60-III eviti o attenui ciascuna di esse.

Perché scegliere il modello TOB-G1200-60-III rispetto a un forno tubolare a zona singola generico: un confronto

Perché i laboratori di batterie passano a un forno a tre zone:

Se avete mai provato a calcinare 30 g di precursore NMC in un forno a zona singola e vi siete ritrovati con un gradiente che vi ha dato 5 diverse tonalità di polvere in un unico recipiente, avete già capito il problema. Il TOB-G1200-60-III è stato progettato specificamente per eliminare questo gradiente. In combinazione con il controller programmabile e l'isolamento ad alta efficienza energetica, trasforma una "semplice fase di riscaldamento" in un'operazione unitaria precisa e riproducibile che può essere trasferita da un ricercatore all'altro senza un lungo processo di riqualificazione.

Domande frequenti di ingegneria - Funzionamento del forno a tubi a tre zone

D1: Come faccio a determinare la portata di gas corretta per il mio processo?

Come regola generale, per un tubo di 60 mm di diametro, una portata compresa tra 100 e 300 sccm garantisce un adeguato ricambio d'atmosfera senza causare significative variazioni di temperatura. Se è necessario un ambiente altamente inerte, si consiglia una portata maggiore durante la fase di spurgo iniziale (15-20 minuti prima del riscaldamento), per poi ridurla a 100-150 sccm durante la fase di mantenimento. Per una regolazione precisa, utilizzare un regolatore di flusso di massa (non incluso).

D2: Posso utilizzare il forno solo per il funzionamento sottovuoto, senza gas?

Sì, quando è collegata la pompa a palette rotative opzionale, è possibile raggiungere circa 0,5 Pa nel tubo. Tuttavia, tieni presente che gli O-ring della flangia e il tubo di quarzo non sono progettati per il vuoto spinto; sono adatti per applicazioni di vuoto grossolano come l'essiccazione sottovuoto o l'impregnazione assistita dal vuoto. Per il CVD ad alto vuoto, potrebbero essere necessarie una turbopompa e guarnizioni metalliche: contatta TOB per soluzioni personalizzate.

D3: Come posso prevenire la perdita di litio dai materiali catodici durante la calcinazione ad alta temperatura?

Il litio può volatilizzarsi, soprattutto al di sopra degli 800 °C in atmosfere ossidanti. Un metodo comune consiste nell'utilizzare un leggero eccesso di fonte di litio nel precursore (tipicamente il 3-5% di Li in più) e nel coprire la barchetta di allumina con un coperchio. L'ampia zona uniforme del TOB-G1200-60-III è utile perché l'intero campione si trova alla stessa temperatura, evitando così di compensare eccessivamente aumentando la temperatura ai bordi e disperdendo inavvertitamente una maggiore quantità di litio.

D4: Qual è la durata tipica degli elementi riscaldanti e posso sostituirli da solo?

Gli elementi in lega Ni-Cr, operanti a temperature ≤1100 ℃, possono durare diversi anni in condizioni di normale ciclo di funzionamento. In caso di guasto, il design modulare a tre zone consente di isolare la zona interessata e sostituire solo il relativo set di elementi. TOB fornisce istruzioni dettagliate e kit di elementi di ricambio; un tecnico può in genere eseguire la sostituzione in poche ore senza dover rispedire il forno in fabbrica.

Prodotto correlato
◉ TOB-K2-4-12TPD4 - Forno tubolare ad atmosfera sottovuoto Questo forno tubolare a vuoto TOB-K2-4-12TPD4 da 1200 ℃ è ampiamente utilizzato nella ricerca scientifica e nella produzione di piccoli lotti in aziende e istituzioni.
◉ TOB-GH1200-100 - Forno a tubo rotante inclinabile ad alta temperatura . Il tubo di questo forno rotante può ruotare di 360 gradi; un'estremità del corpo del forno è dotata di una cerniera, mentre l'altra è dotata di un'asta di supporto per il sollevamento, che può essere inclinata di un ampio angolo per facilitare lo scarico.

Avete bisogno di una ricetta termica collaudata per il materiale della vostra batteria? Contattate il team di processi termici di TOB indicando il composto che desiderate utilizzare e vi forniremo un programma consigliato, oltre alla scheda tecnica completa del forno per la revisione del vostro laboratorio.
