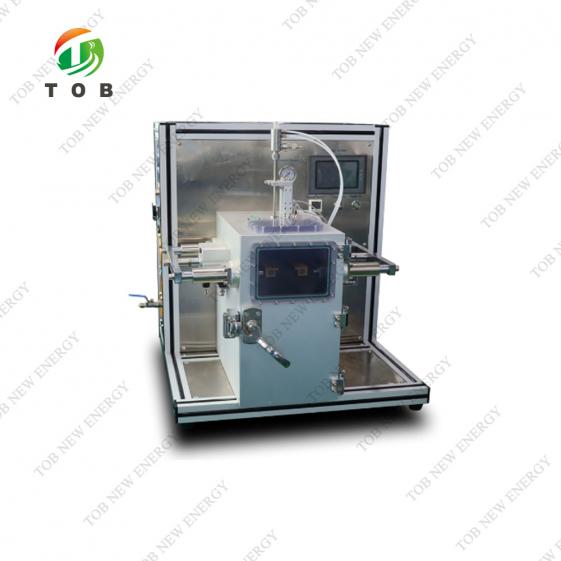

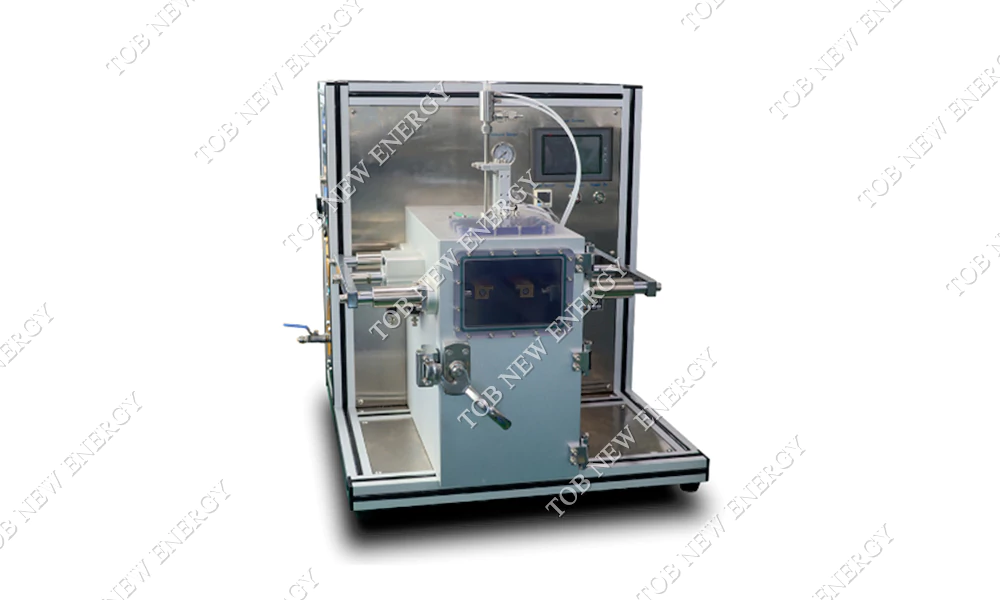

Macchina tutto in uno per riempimento, ammollo e pre-sigillatura sottovuoto con elettrolita

Macchina tutto in uno per riempimento, ammollo e pre-sigillatura sottovuoto con elettrolita

SPECIFICHE

Caratteristica principale:

• Una macchina è dotata di funzione di iniezione e diffusione per la pre-sigillatura a caldo.
• Elevata precisione e ripetibilità delle misurazioni.
• Iniezione del liquido dopo l'aspirazione, elevata efficienza, precisione accurata, funzionamento comodo e affidabile.
• L'ingresso e l'uscita sono collegati tramite tubi flessibili resistenti alle sostanze chimiche.
• La testa di tenuta è realizzata in materiale di rame, che ha un buon effetto di conduzione del calore, consente di risparmiare energia, migliora l'efficienza del lavoro e risparmia energia rispetto a prodotti simili.
• La pressione della testa di tenuta può essere regolata tramite un regolatore di pressione per soddisfare i requisiti dei diversi parametri di processo.
• La testa è azionata dal cilindro tramite due manicotti di guida lineari, flessibili e accuratamente guidati per garantire il parallelismo del prodotto dopo la sigillatura dei bordi.
• Attraverso la finestra prospettica è possibile osservare i cambiamenti nella cavità durante il lavoro.
• Può essere utilizzato nel vano portaoggetti o nella stanza di essiccazione.
• Aspetto raffinato, prestazioni stabili.
• PLC, funzionamento tramite touch screen, parametri flessibili, programma di elevata automazione.

Descrizione della procedura di lavoro:

• Inserire il prodotto nella camera a vuoto.
• Chiudere lo sportello trasparente di chiusura in modo che la batteria si trovi in una camera a vuoto sigillata.
• Vuoto, dopo aver raggiunto il grado di vuoto e il tempo impostato, iniezione automatica del liquido.
• Avviare il processo di diffusione una volta completata l'iniezione del liquido.
• Eseguire il funzionamento in base ai parametri per pompare basso vuoto, alto vuoto e mantenimento della pressione, dopo il completamento del ciclo.
• Avviare la pre-vendita.
• Vuoto, dopo aver raggiunto il grado di vuoto e il valore della temperatura, sigillatura termica automatica, rimuovere il prodotto al termine.

Componenti principali dell'attrezzatura:

• Cilindro e valvola solenoide, componenti per vuoto: Taiwan Airtek/XingChen
• PLC: Visualizzazione e controllo
• Touch screen: controllo del display
• Misuratore di vuoto analogico: Panasonic

Requisiti ambientali del sito

• Temperatura ambiente: determinata dall'ambiente dell'impianto del cliente
• Alimentazione: 220 V, 50 Hz, intervallo di fluttuazione della tensione: +10% ~ -10%
• Aria compressa: dopo l'essiccazione, la filtrazione e la regolazione della pressione: la pressione di uscita è maggiore di 4,0 kg/cm2; se immesso nella glove box, il gas compresso utilizzato è lo stesso gas presente nella glove box.
• Sorgente del vuoto: pompa per vuoto 2 L/s, superiore a -98 KPa, o vuoto della tubazione (superiore a -98 KPa)

Parametro tecnico

• Incluse tre funzioni: iniezione di liquido, diffusione e pre-sigillatura.
• Gamma di applicazioni delle dimensioni della batteria: lunghezza 20~190 mm, larghezza 20~190 mm, spessore 0~15 mm.
• Intervallo di capacità: 0,2 ml~3 L, regolato in base alla pompa di iniezione del liquido.
• Quantità di iniezione del liquido nella batteria: da 0,2 g a 3 kg, in base alla regolazione della pompa di iniezione.
• Precisione di iniezione: ±1%
• Velocità di espirazione: 3 ml/s regolabile
• Tubo di entrata e di uscita: tubo di ingresso del liquido Φ6
• Produzione di materiali resistenti alla corrosione in acciaio inossidabile 304 e 316 nelle parti principali.
• La cavità dritta è saldata con alluminio e ha una struttura stabile e resistente alla corrosione.
• Temperatura della testa: RT ~ 250℃, la temperatura è regolabile.
• Precisione del controllo della temperatura: ±2℃
• Pressione di saldatura a caldo: 0 ~ 5Kg/cm2 regolabile
• Tempo di termosaldatura: regolabile da 0 a 99 secondi
• Larghezza del bordo di cucitura: 5±0,4 mm (in base alle esigenze del cliente)
• Dimensione massima del bordo di tenuta: 190 mm
• Lunghezza dell'utensile di sigillatura: 200 mm
• Precisione dello spessore della saldatura (mm): qualsiasi differenza di spessore del pacchetto tra due punti <15 µm
• Potenza: tubo riscaldante da 300 W, consumo di energia riscaldante di circa 0,6 kW
• Dimensioni esterne: L600mm × W620mm × H800mm
• Alimentazione: AC220V/50Hz/1KW
• Peso: 95 kg

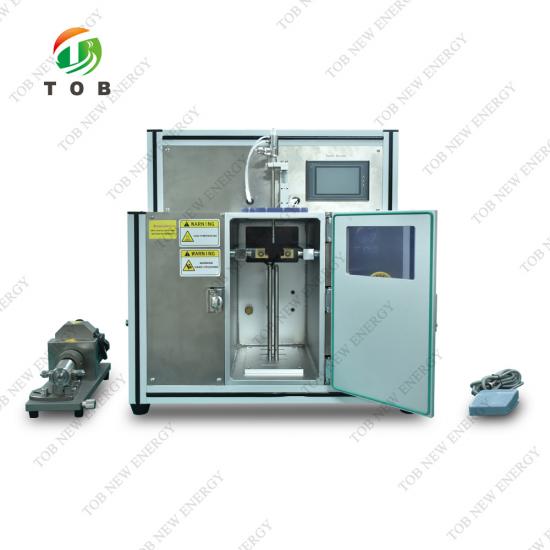

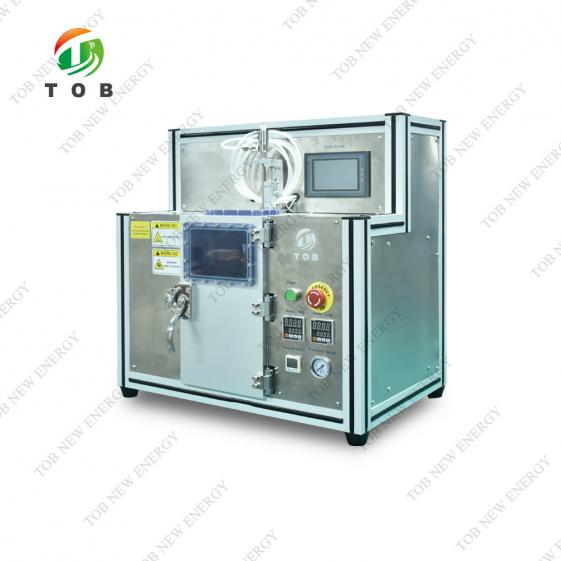

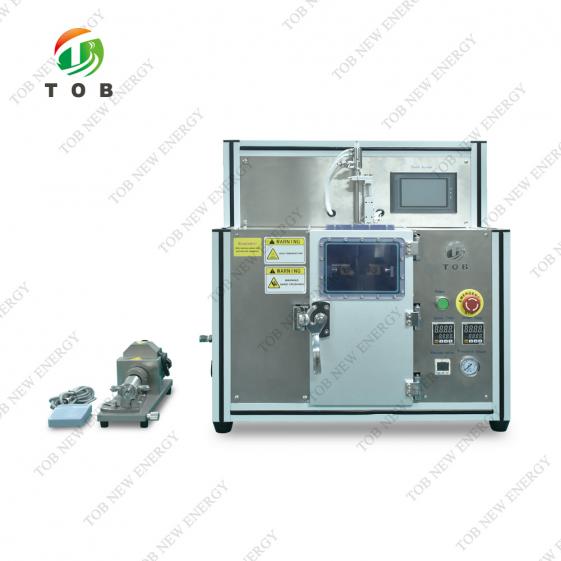

ESPOSIZIONE DEL PRODOTTO
