SPECIFICHE

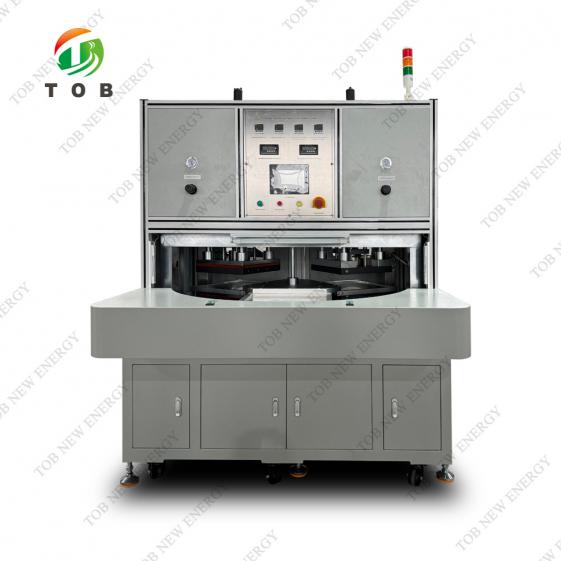

Panoramica dell'attrezzatura

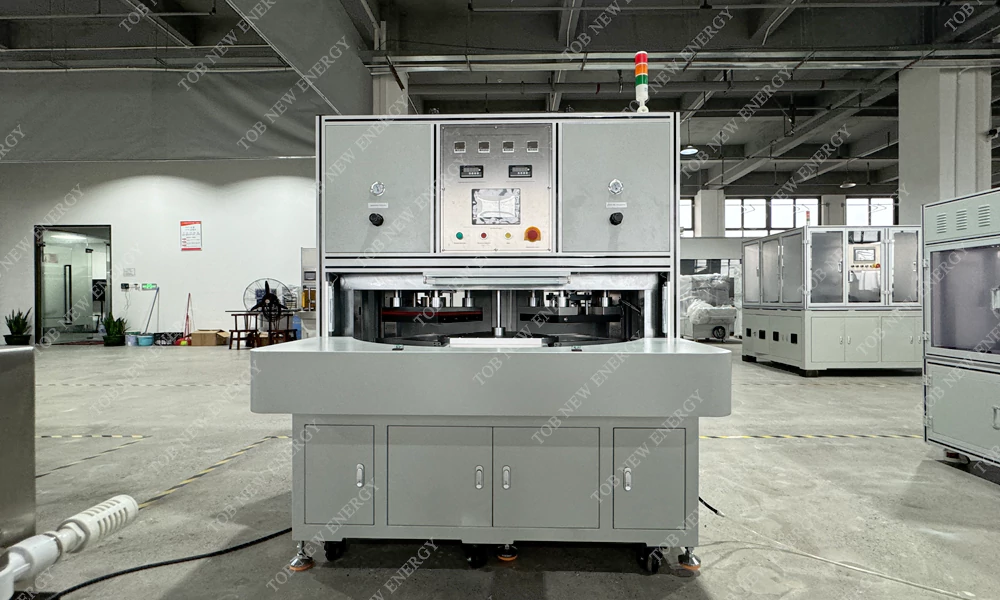

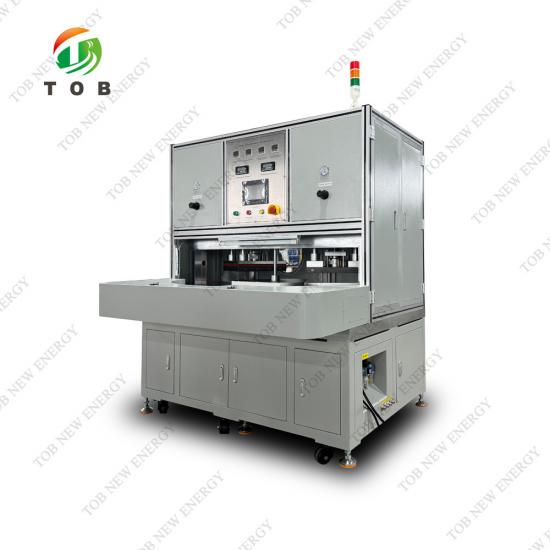

Questa pressa per celle a caldo e a freddo TOB-HCP-350 è adatta per la produzione di celle a sacchetto agli ioni di litio mediante pressatura a caldo e a freddo. Azionata da un motore a camme, la tavola rotante a tre posizioni consente di gestire in modo fluido le fasi di scarico, pressatura a caldo, pressatura a freddo (a temperatura ambiente) e ricezione dei materiali. La produzione e la lavorazione di prodotti di alta qualità soddisfano i requisiti di elevata precisione in termini di planarità e parallelismo dei due piani nella direzione dello spessore della cella della batteria. L'efficienza produttiva dell'apparecchiatura è elevata, il funzionamento è semplice e pratico, sicuro e affidabile.

Processo tecnologico:

Accendere l'alimentazione, la spia di alimentazione si accende, impostare la pressione e la temperatura di stampaggio e il modello si riscalda rapidamente fino alla temperatura impostata; posizionare manualmente le celle della batteria, premere il pulsante di avvio con entrambe le mani e il piatto girevole si solleverà automaticamente. Il motore del divisore a camme aziona il piatto girevole per ruotare di 120 gradi per inviare rapidamente le celle della batteria alla posizione di stampaggio a caldo, e il piatto girevole si abbassa automaticamente; il meccanismo di pressatura a caldo preme automaticamente e, quando la pressione raggiunge il valore impostato, si avvia il timer di pressatura a caldo. Una volta raggiunto il tempo impostato, il processo di pressatura a caldo è completato. Contemporaneamente, le celle della batteria vengono inviate alla stazione di pressatura a freddo e formatura per la lavorazione; al termine, le celle della batteria vengono inviate alla stazione di stoccaggio e rimosse manualmente; viene completato un ciclo completo di pressatura a caldo e formatura a freddo di una singola cella della batteria. Quando si producono e si elaborano più celle della batteria, le celle pressate vengono estratte e viene posizionata un'altra cella. In questo modo, le stazioni di pressatura a freddo e a caldo funzionano simultaneamente, migliorando notevolmente l'efficienza produttiva e riducendo i costi di produzione.

Configurazione di potenza e parametri di installazione

1. Configurare l'alimentazione: 220V/50Hz; Potenza: 7,5KW

2. Aria compressa: ≥ 0,8 MPa, 15 l/min

3. Peso dell'apparecchiatura: circa 1,0 T. Requisiti di supporto a terra per l'installazione dell'apparecchiatura: ＞ 1 T/㎡

4. Dimensioni dell'attrezzatura: L x P x A ≈ 1500X1400X1600 mm

5. Materiale PP trasparente: fornito dal cliente

Parametri di prestazione tecnica

1. Specifiche del prodotto applicabili: L × P × A: (10-350) × (5-250) × Entro (2-15)

2. Capacità produttiva: 300-600EA (a seconda delle dimensioni del prodotto)

3. Precisione dello splitter: ± 0,05-0,1 mm

4. Spessore cella applicabile: 0-15 mm

5. Pressione del cilindro a doppia forza: la potenza massima è di circa 5T (cilindro a doppia forza Sentuo STD-160-80-1-3-30)

6. Pressione del modello: la pressione del modello superiore può essere regolata di 5T

7. Tempo di mantenimento: regolabile da 0 a 999 secondi

8. Temperatura di pressatura a caldo: temperatura ambiente -260 ° regolabile, con compensazione regolabile e precisione di controllo di ± 3 °

9. Temperatura di spremitura a freddo: 5-20 ℃ (questa macchina non include un refrigeratore; può essere acquistato separatamente se necessario dall'utente)

10. Parallelismo tra i modelli superiore e inferiore: ± 0,025 mm. È possibile utilizzare carta autocopiante tripla. L'impronta deve risultare uniforme alla pressione di stampa di 1T e alla temperatura di utilizzo.

11. Specifiche del modello superiore e inferiore: 350x350mm

1. Implementazione della tavola girevole a tre stazioni: alimentazione → pressatura a caldo → pressatura a freddo → ciclo di funzionamento della ricezione del materiale

2. Progettazione della regolazione automatica della pressatura a caldo con pressione regolabile.

3. Design con regolazione automatica della pressione piatta per pressatura a freddo, con pressione regolabile.

4. L'attrezzatura adotta cilindri a doppia forza ad alta precisione provenienti da Taiwan e la pressione del modello superiore può essere regolata entro 5000 kg, garantendo un'uscita di pressione stabile.

5. L'area utilizzata per ciascuna postazione di lavoro dell'attrezzatura è 350 mm*350 mm.

6. Tutti i modelli per pressatura a caldo e a freddo sono realizzati in comune acciaio al carbonio e la superficie è trattata con cromatura dura.

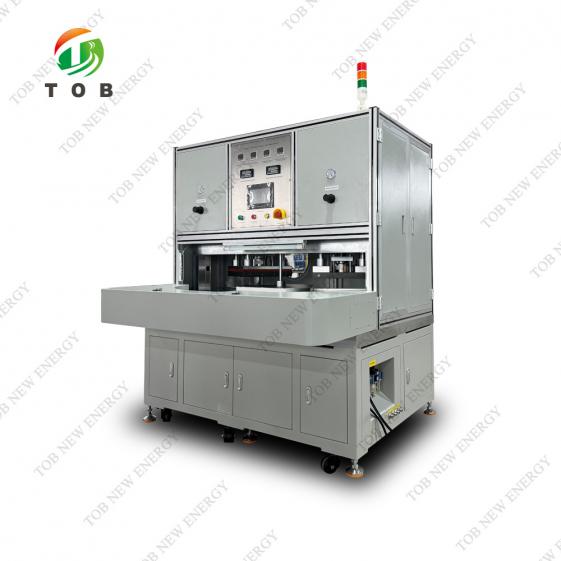

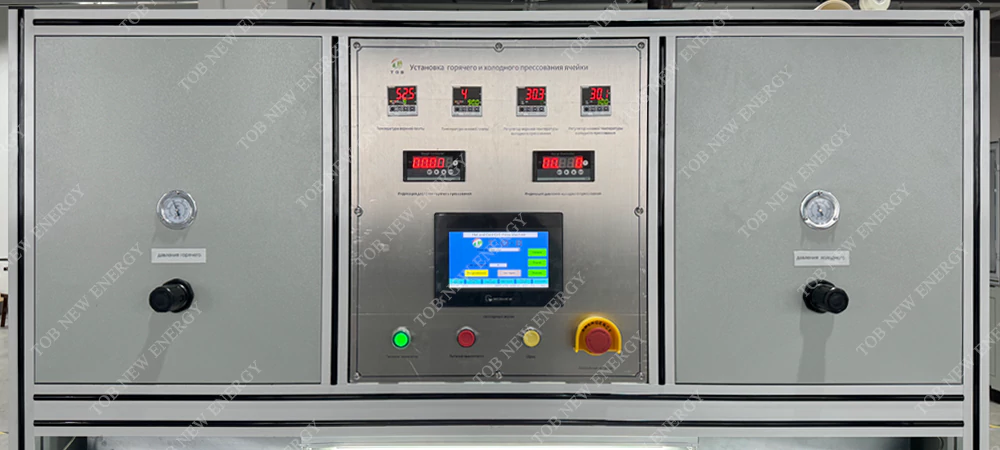

7. Il dispositivo adotta un dispositivo girevole per il movimento verso l'alto e verso il basso, e il controllore programmabile PLC realizza il controllo automatico. Il touch screen consente il dialogo uomo-macchina, rendendo l'utilizzo e la configurazione semplici. È sufficiente una sola persona per utilizzarlo.

8. Il tubo riscaldante adotta 300 watt; Intervallo di temperatura di lavoro per la pressatura a caldo Max 250°±3°; Lunghezza: 310 mm

9. Tutte le parti meccaniche e gli accessori sono trattati superficialmente.

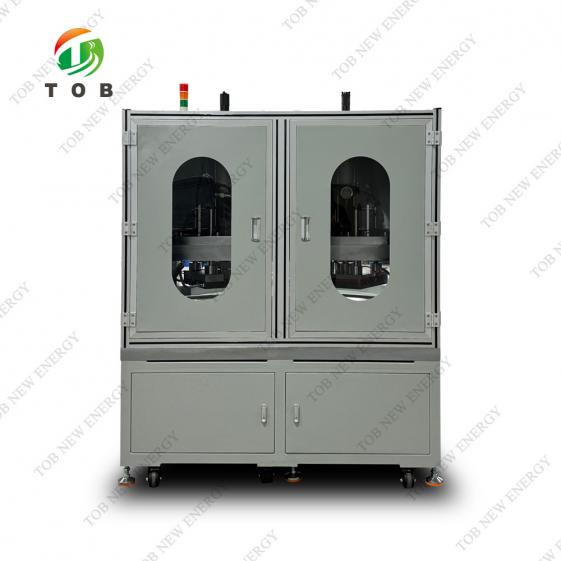

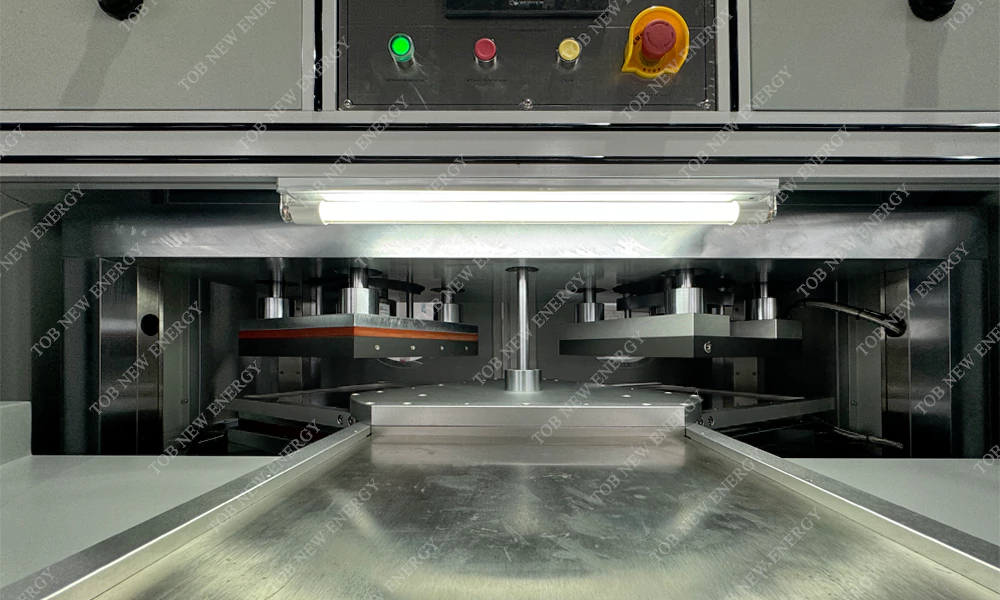

10. Dotato di lampade fluorescenti per un facile controllo della qualità del prodotto e per la pulizia e manutenzione dei modelli durante il funzionamento.

11. L'avvio a doppio pulsante è utilizzato per proteggere la sicurezza personale.

Parte meccanica:

1. Struttura della piattaforma del rack: piastra di base e piastra di copertura, verniciatura a forno versione rinforzata, telaio principale con verniciatura a forno a pinza quadrata.

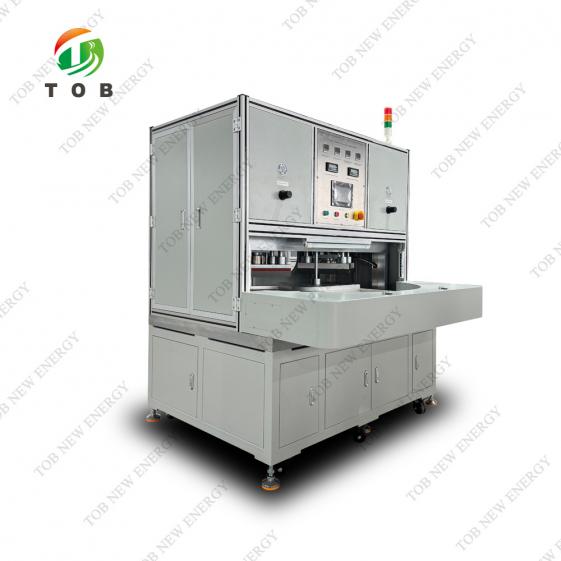

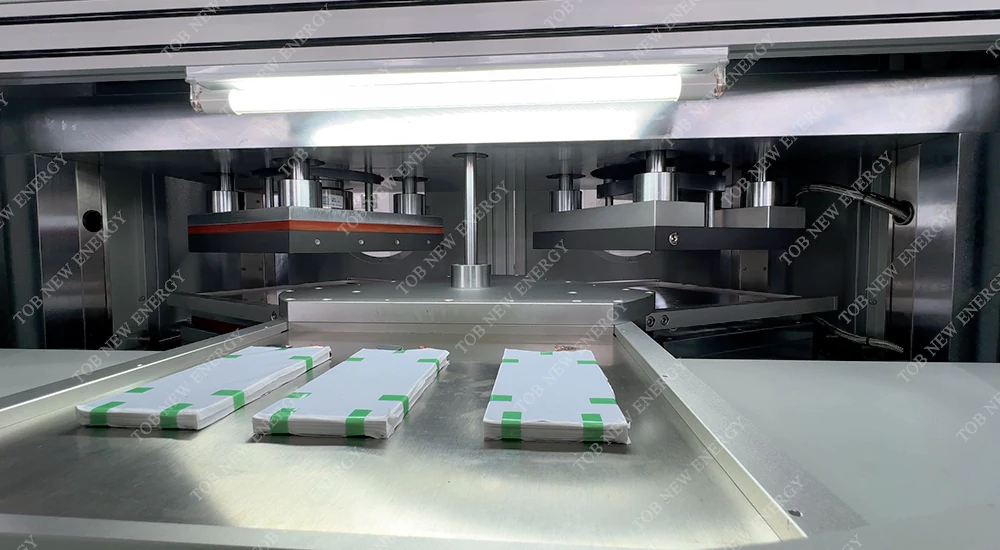

2. Meccanismo di pressatura a caldo: con un modello di guida a quattro colonne, la temperatura dei modelli di riscaldamento superiore e inferiore è controllata in modo indipendente e il cilindro booster gas-liquido aziona il modello superiore per applicare pressione, con un display visivo sul manometro.

3. Meccanismo di pressatura a freddo: dotato di un modello di guida a quattro colonne, modelli di raffreddamento ad acqua superiori e inferiori e un cilindro booster gas-liquido per azionare il modello superiore per applicare pressione, con il manometro della pressione effettiva visualizzato visivamente.

4. Meccanismo della tavola rotante: il divisore a camme aziona la tavola rotante a tre stazioni per la trasmissione e il funzionamento, con posizionamento a induzione fotoelettrica.

Componenti elettrici e standard:

1. Controllore programmabile PLC: Panasonic

2. Interfaccia uomo-macchina: Weinview

3. Dispositivi di controllo elettrico: Omron/APT/Chint

4. Regolatore di temperatura: OMRON

5. Relè a stato solido: Omron/Yangming 25A * 4

6. Termocoppia: filo di Teflon a 8 conduttori

7. Cilindro: AirTAC

8. Cilindro di potenza: Taiwan Sentuo

9. Splitter: Cina

10. Sensore di pressione: Zhongnuo

11. Barriera fotoelettrica di sicurezza: Panasonic

Nota:

Se i componenti del marchio sopra indicato non dovessero essere disponibili, li sostituiremo con altri della stessa categoria senza informare il cliente, senza influire sui tempi di consegna. Speriamo nella vostra comprensione!

Configurazione e standard generali delle apparecchiature

1. Colore dell'aspetto dell'apparecchiatura: il cliente fornisce una tavolozza di colori.

2. Rumore dell'apparecchiatura ≤ 60 dB

3. L'apparecchiatura è conforme agli standard di sicurezza nazionali per le apparecchiature meccaniche ed elettriche e non presenta rischi di sicurezza progettuali evidenti o potenziali.

4. In allegato i manuali operativi e di manutenzione delle apparecchiature in lingua cinese

5. Consegnare in modo casuale lo schema di controllo elettrico, lo schema di controllo pneumatico e il manuale dei componenti acquistati della macchina.

6. Fornire un elenco e i disegni di ciascun componente da sostituire.

7. Fornire un elenco delle parti vulnerabili, incluso nome, quantità delle singole unità, specifiche o disegni, marca, durata utile stimata e altre informazioni.
