SPECIFICHE

Panoramica dell'attrezzatura

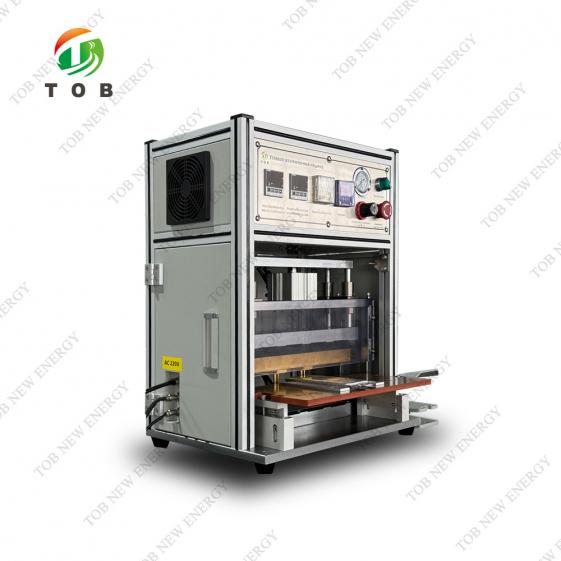

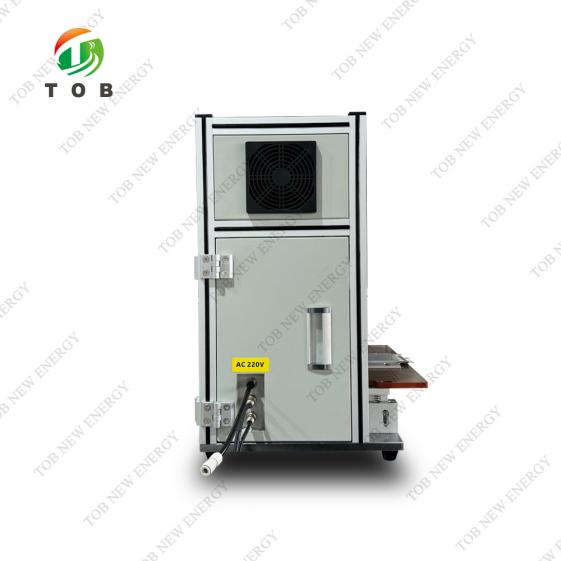

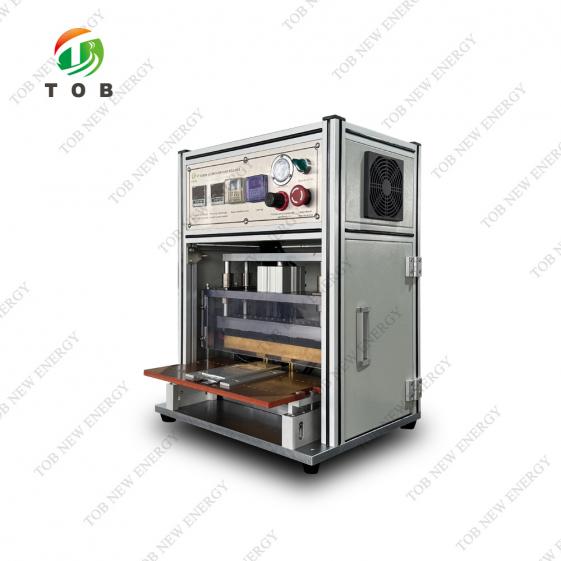

Questa macchina per la punzonatura degli angoli delle celle a sacchetto TOB-CPM-350 viene utilizzata per la pre-sigillatura degli angoli inferiori delle celle a sacchetto agli ioni di litio.

Flusso di processo

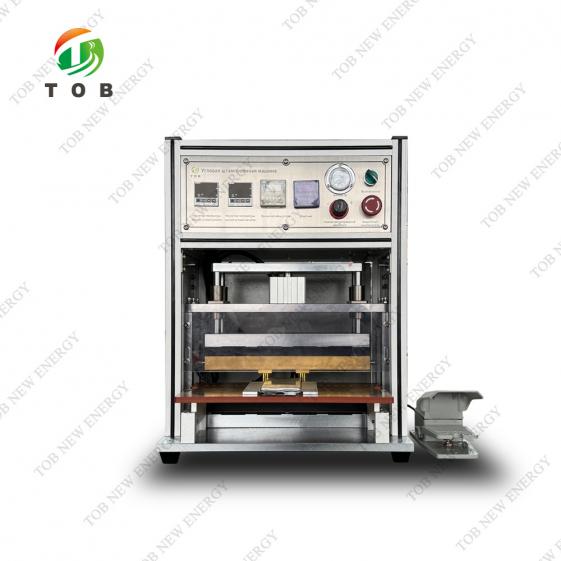

La batteria viene inserita nella stazione di sigillatura degli angoli, il lato della batteria è vicino al deflettore della batteria, l'angolo inferiore è rivolto verso la testina di sigillatura degli angoli e la macchina viene avviata tramite l'interruttore a pedale per completare automaticamente l'azione di sigillatura degli angoli.

Parametri di prestazione tecnica

• Specifiche del prodotto applicabili: L × P × A: (10-200) × (5-200) × (2-15) o meno
• Lunghezza del corpo riscaldante: 250 mm

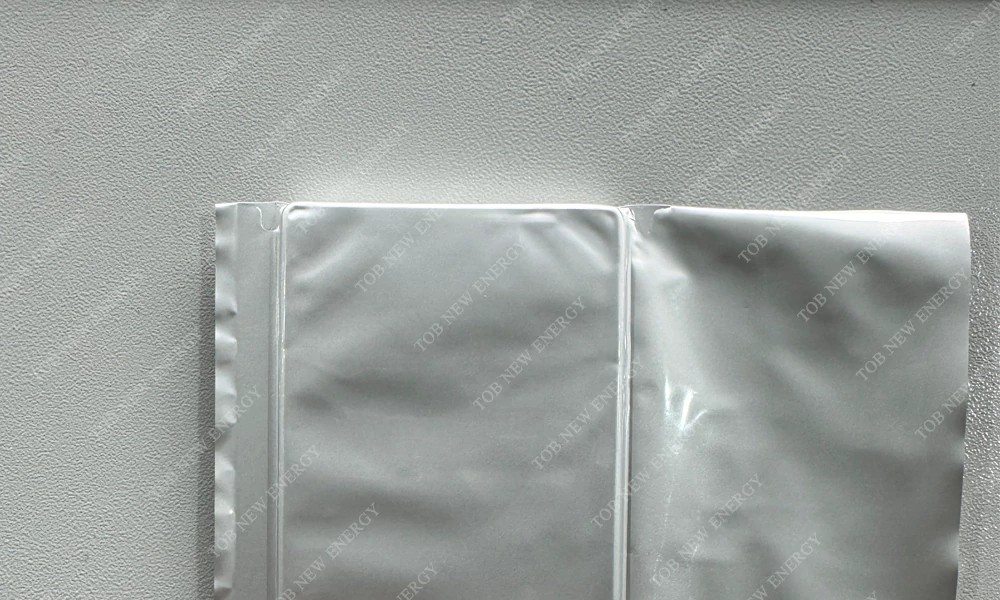

• Angolo di incapsulamento: R3mm 1/4 angolo arrotondato
• Capacità: 400-600EA
• Temperatura: ≤250℃ regolabile, deviazione ±2,5℃
• Parallelismo della testa: ±0,02 mm
• Spessore di incapsulamento scanalato: in base alla necessità di fornire lo spessore del film laminato in alluminio per determinare

Configurazione di potenza e parametri di installazione

• Potenza di configurazione: 220V/50Hz; Potenza: 1,8KW
• Aria compressa: ≥ 0,6 MPa, 6 l/min
• Peso dell'attrezzatura: circa 35 kg
• Dimensioni dell'attrezzatura: 413x365x530mm (L*W*H)

Caratteristiche dell'attrezzatura

• IL macchina punzonatrice per angoli di celle a sacchetto adotta un funzionamento manuale, tenendo la cella sul tavolo di lavoro e completando l'azione di incapsulamento dell'angolo premendo l'interruttore, il che è semplice e pratico.

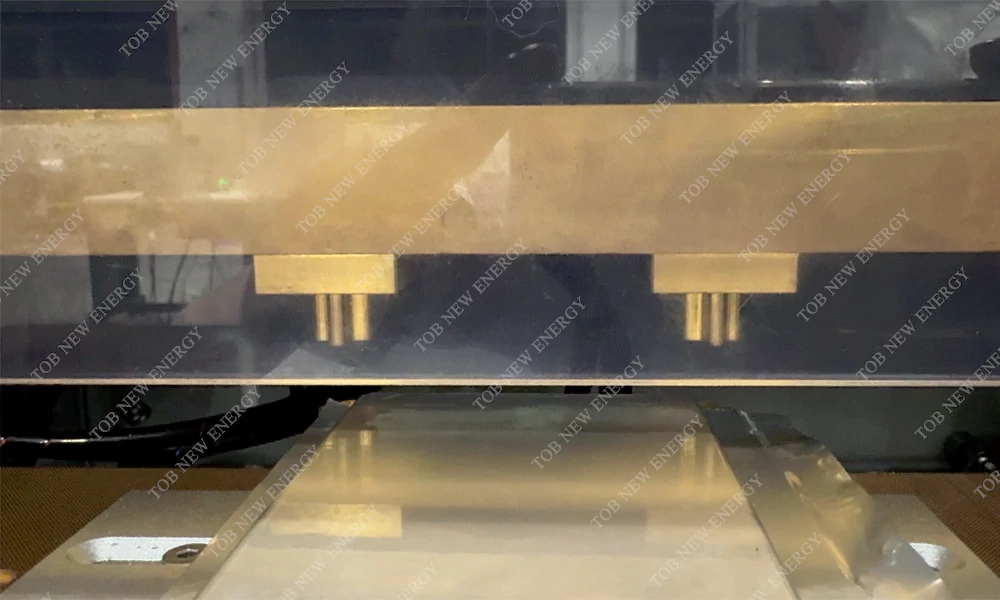

• La testa di tenuta inferiore è fissa e la testa superiore è azionata dal cilindro, che garantisce un posizionamento preciso, fluido e affidabile, con bassa rumorosità.
• La testa di saldatura superiore è azionata da un cilindro e guidata da un cuscinetto lineare, con attività flessibili di salita e discesa e guida precisa per garantire il requisito di parallelismo della stampa della testa del prodotto.
• Il fermo della cella consente di regolare con precisione il posizionamento della batteria, in modo che questa sia posizionata con precisione.
• Il blocco del limite delle celle può essere regolato per adattarsi a diverse specifiche delle batterie.
• La testa di tenuta è realizzata in materiale di rame, con un buon effetto di trasferimento del calore per risparmiare sul consumo di elettricità e migliorare l'efficienza del lavoro.
• La temperatura delle teste di saldatura superiore e inferiore può essere regolata e impostata tramite i pulsanti del pannello del termostato, mentre i valori correnti e impostati della temperatura possono essere visualizzati sul display LCD, intuitivo e facile da usare.
• La macchina è dotata di una funzione di allarme per anomalie della temperatura: solo quando la temperatura è adeguata, la macchina interviene per garantire la qualità dei requisiti di sigillatura del prodotto.

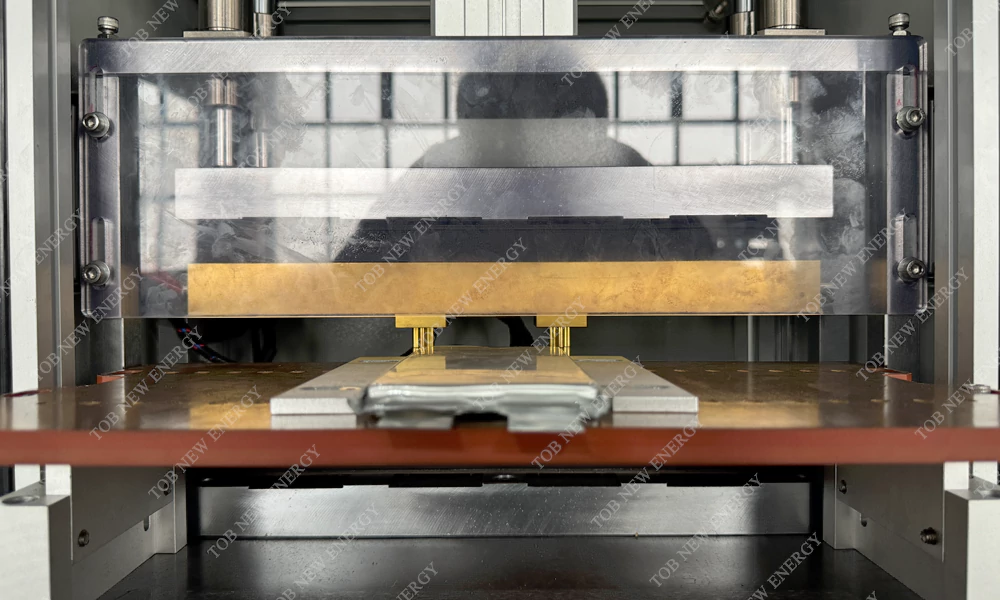

• La parte anteriore del tavolo da lavoro è dotata di una piastra di protezione in acrilico, che può proteggere efficacemente la sicurezza dell'operatore ed evitare scottature durante il processo di lavoro, senza compromettere la sua visuale.

Componenti principali dell'apparecchiatura e relative configurazioni

Parti meccaniche:

• Meccanismo di riscaldamento superiore
• Meccanismo di riscaldamento inferiore
• Meccanismo del pilastro guida
• Sistema di circuito dell'aria

Configurazione delle parti elettriche e standard:

• Dispositivo di controllo elettrico: Omron
• Cilindro pneumatico: Airtac
• Termostato: Omron
• Termocoppia: filo di Teflon Taiwan a 8 conduttori
• Continuità dello stato solido: Yang Ming

Nota:

Se i componenti del marchio sopra indicato non dovessero essere disponibili, li sostituiremo con altri della stessa categoria senza informare il cliente, senza influire sui tempi di consegna. Speriamo nella vostra comprensione!

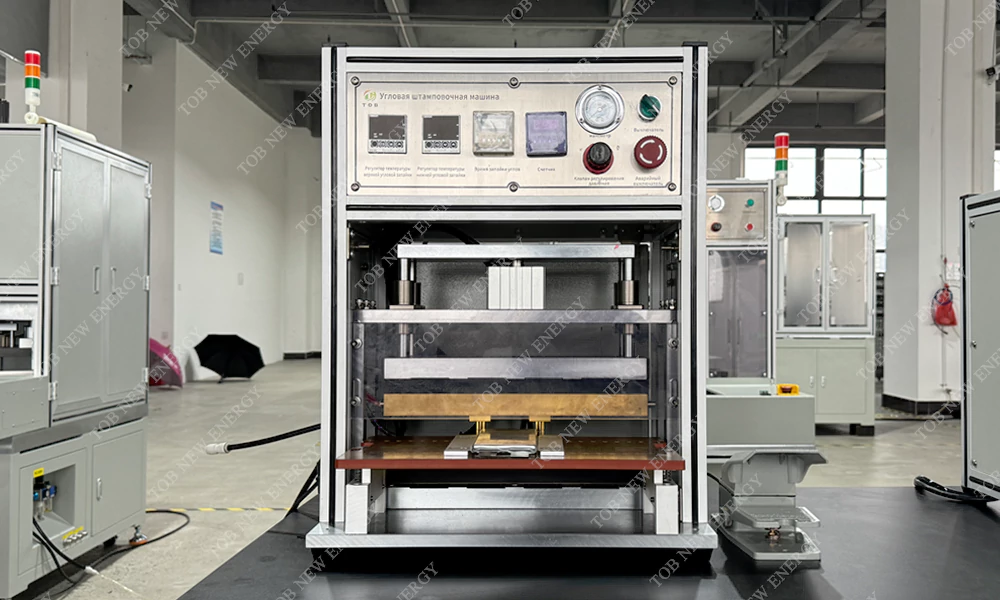

ESPOSIZIONE DEL PRODOTTO
