1.Nome del prodotto

1.1 Nome

1.2 Modello

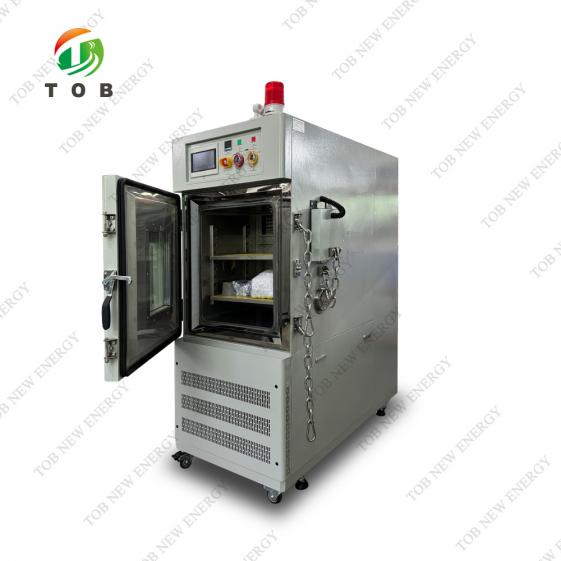

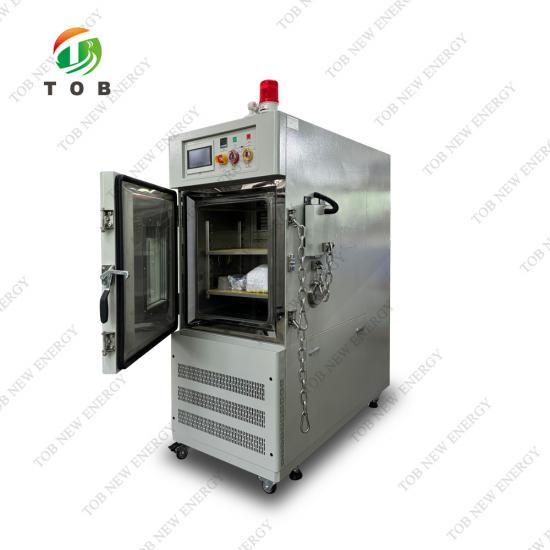

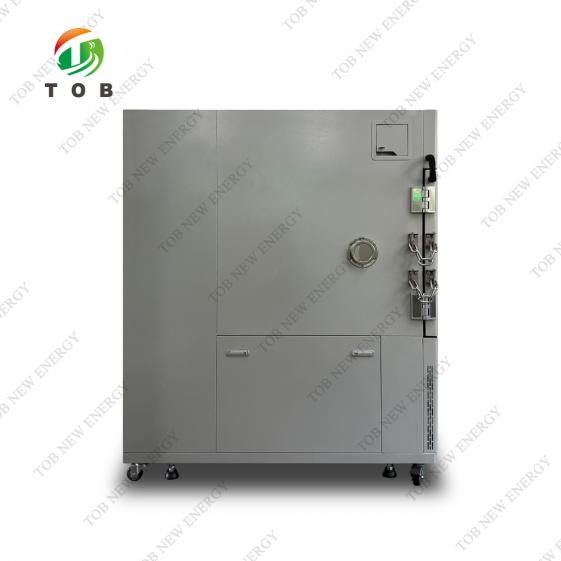

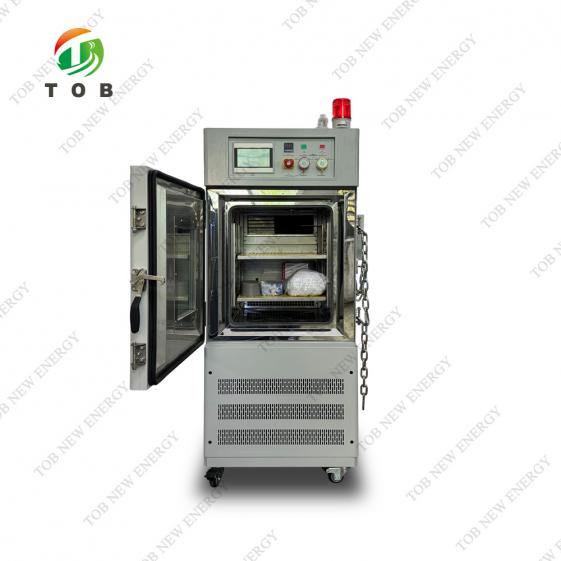

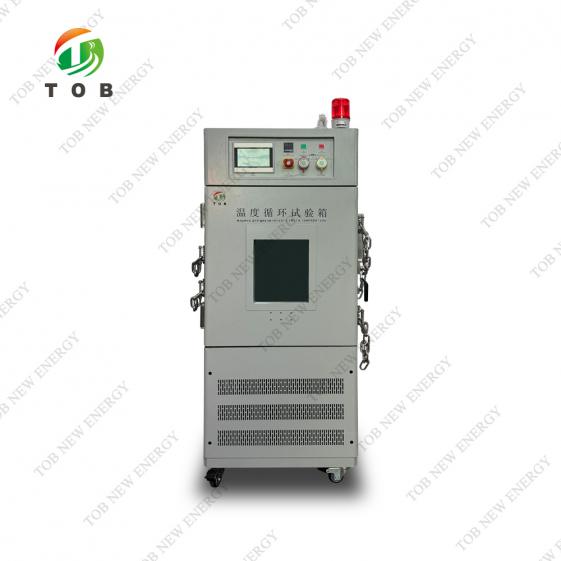

Camera di prova per cicli di temperatura

TOB-KS5-150C

2. Applicazione e limitazione

2.1 Applicazione

Utilizzato principalmente per prodotti a cella singola ed elettronici, test di componenti a bassa temperatura, cambiamenti di temperatura, ecc. Test di affidabilità simulati dall'ambiente.

3. Volume e dimensione

3.1 Volume effettivo

150 litri

3.2 Dimensione interna

L500 mm*A600 mm*P500 mm

3.3 Dimensione complessiva

L750mm*A1780mm*P1500mm

Si prega di notare: la dimensione complessiva esatta si prega di fare riferimento al disegno finale!

4. Prestazioni

4.1 Condizione

Tipo di raffreddamento ad aria a temperatura ambiente +5 ℃ ~ + 35 ℃, umidità relativa ≤ 85% Nessun carico (senza campione nella zona di prova)

4.2 Temp. Allineare

-40℃~+150℃

4.3 Temp. Fluttuazione

±0,5℃

4.4 Temp. Deviazione

≤±2℃

4,5 Temp. Pendenza

≤±2,0℃

4.6 Temp. Tempo di riscaldamento

Da -40 ℃ a 85 ℃, media non lineare completa di circa 5 ℃/min, senza carico

4.7 Temp. Tempo di raffreddamento

Da 85 ℃ a -40 ℃, media non lineare completa di circa 5 ℃/min, senza carico

4.8 Temp. Superamento

≤±2℃

4.9 Rumore

≤70dB（Livello A）

4.10 Peso

Circa 600 kg

4.11 Potenza

380 V, 50 Hz, trifase, 9 kW

4.12 Conformità agli standard

IEC62133-2012-Capitolo 7.2.4 Cicli di temperatura

UL1642-Capitolo 18 Test ciclico di temperatura

UN38.3 Prova T.2: Prova termica

IEC60068-2-1:2007 Prove ambientali - Parte 2: Metodi di prova - Prove A: Freddo

IEC60068-2-2:2007 Test ambientali per prodotti elettrici ed elettronici Metodi di prova - Test B:Calore secco

5. Struttura e materiale

5.1 Camera Esterna

Acciaio laminato a freddo con verniciatura.

5.2 Camera Interna

Acciaio inossidabile SUS#304 da 1,0 mm.

Fondo: acciaio inossidabile n. 304 spesso 2 mm,

5.3 Materiale isolante

Materiale isolante in schiuma di poliuretano PU da 100 mm

5.4 Porta della camera

Porta singola aperta

5.5 Finestra di osservazione

Finestra di osservazione in vetro a vuoto (le dimensioni fanno riferimento al disegno di progettazione)

5.6 Foro di prova

2 fori di prova da 400 mm sul lato della camera,

con guarnizione in silicone e coperchio in acciaio inox.

5.7 Sigillatura

Adotta una striscia di gomma siliconica importata originale, con elevate prestazioni di tenuta.

5.8 Portacampioni

Porta campioni con materiale isolante, 2 strati,

capacità inferiore a 30 kg/strato.

5.9Illuminazione interna della camera

1 set di luci a risparmio energetico all'interno della finestra di osservazione

5.10 Sistema di allarme con luce tricolore

1 set di allarmi luminosi a tre colori per indicare lo stato di funzionamento

5.11 Funzioni di sicurezza

1 pezzo di scarico fumi.

2 pezzi di catena antideflagrante sul lato della camera.

1 set di porte di scarico della pressione a prova di esplosione.

6. Sistema di alimentazione dell'aria

6.1 Alimentazione d'aria

Forza la circolazione dell'aria interna dall'alto verso il basso.

6.2 Motore ciclico

Motore asincrono a bassa pressione di marca Taiwan

6.3 Ventilatore

Circolatore centrifugo multipala, alta bassa temperatura. lame in alluminio resistente

6.4 Sensore

Sensore di temperatura PT100 (bulbo umido-secco)

7. Sistema di refrigerazione

Metodo di raffreddamento ad aria

Compressore del tipo a raffreddamento ad aria

7.1 Compressore

Germania GEA Boke o compressore di livello simile

7.2 Refrigerante

R448a

7.3 Condensatore

Di tipo alettato a convezione forzata ad alta efficienza con raffreddamento ad aria

7.4 Evaporatore

Evaporatore ad alette multisegmento ad alta efficienza

7.5Altri

Separatore d'olio, ecc...

8. Sistema di riscaldamento

8.1 Tubo di riscaldamento

Tubo riscaldante elettrico in lega di nichel-cromo a filo nudo

9. Controller e circuito di controllo

9.1Controllore

controllore

È possibile sceglierne solo una per la porta RS-485 o Lan.

 10.1 Funzione di protezione

1.Con protezione anticondensa e sovratemperatura del campione (anche con protettore di temperatura regolabile indipendente)

2. 2. Nessun interruttore di protezione con fusibile

3. Surriscaldamento del riscaldatore. Interruttore di protezione

4. Sovraccarico del compressore, surriscaldamento

5. Protezione da alta bassa pressione del compressore

6. Dispositivo di protezione da sovracorrente del sistema

11. Altri accessori

11.1Configurazione standard

Ripiano per campioni di isolamento a 1,2 strati, capacità di carico (media) 30 kg/strato.

2.2 Tappi per foro di prova diametro 50 mm.

3. Manuale di funzionamento e manutenzione e software di monitoraggio

12. Condizioni operative

1. Temp. ambiente. : 5℃-35℃;

2.Umidità relativa: ≤85%RH;

3. Pressione atmosferica: 80 kPa ~ 106 kPa

4. Lontano da forti fonti di vibrazioni

5. Fonte di alimentazione:

5.1.380 V CA(±10%), 50 Hz 3 fasi 4 fili+filo di terra, resistenza di terra ≤4Ω;
