Macchina per sigillare sottovuoto le celle a sacchetto
加载中...

Macchina tutto in uno per la sigillatura sottovuoto secondaria delle celle a sacchetto e il taglio dei bordi

Questa macchina all-in-one per la sigillatura secondaria e il taglio dei bordi delle celle a sacca TOB-EFQ-350 è applicabile alla sigillatura sotto vuoto finale e al taglio dell'air bag dopo il riempimento e la formazione dell'elettrolita per le celle a sacca di piccole e medie dimensioni.
  • Marca:

    TOB NEW ENERGY
  • oggetto numero.:

    TOB-EFQ-350
  • ordine (moq):

    1set
  • Pagamento:

    L/C, T/T
  • origine del prodotto:

    China
  • porto di spedizione:

    XIAMEN
Dettagli del prodotto

Macchina tutto in uno per la sigillatura sottovuoto secondaria delle celle a sacchetto e il taglio dei bordi



SPECIFICHE (TOB-EFQ-350)


Questa macchina all-in-one per la sigillatura e il taglio secondario delle celle a sacchetto è applicabile alla sigillatura sottovuoto finale e al taglio dell'air bag dopo il riempimento e la formazione dell'elettrolita per le celle a sacchetto di piccole e medie dimensioni.


Caratteristiche principali:
Le frese superiori e inferiori sono lavorate in acciaio rapido, con elevata durezza e buona resistenza all'usura. La durata della macinazione è di oltre 100.000 volte e può essere macinata per 10 volte.

La funzione taglierina può essere attivata o disattivata sul touch screen.

Sul fondo dello scaffale sono presenti appositi contenitori per la raccolta dei materiali di scarto.


Introduzione dell'attrezzatura (incluso flusso di azioni o flusso di processo)

Questa macchina è adatta per la sigillatura sottovuoto e il taglio di celle a sacchetto. La macchina è una struttura di rotazione a tre stazioni del tipo a tavola rotante e le tre stazioni entrano a turno nelle stazioni di sigillatura sottovuoto e di taglio dei bordi. Il bloccaggio della batteria non pregiudica l'efficienza dell'apparecchiatura.

Dopo che la cella è stata inserita nella porta di alimentazione sulla tavola rotante, premere il pulsante di avvio, la tavola rotante ruota di 120 gradi, la prima stazione è l'area di lavoro per il vuoto e la sigillatura, la camera del vuoto viene chiusa e la pompa del vuoto inizia a funzionare. aspirare. Quando il grado di vuoto nella camera a vuoto raggiunge un valore di regolazione inferiore, la baionetta interviene forando l'air bag, in modo da evitare il contatto con l'aria all'interno della cella. Dopo che il grado di vuoto nella camera del vuoto raggiunge il grado di vuoto limite, la testa di sigillatura superiore agisce per completare la sigillatura. La seconda stazione è la stazione di taglio. Il cilindro superiore aziona la taglierina superiore e il cilindro inferiore aziona la taglierina inferiore per il taglio. Funziona in un tale ciclo.


Flusso di processo

Inserire manualmente le cellule nella porta di alimentazione → Forare il sacco d'aria e sigillare sottovuoto finale → Tagliare il sacco d'aria → Scaricare manualmente le cellule


Parametri e requisiti tecnici

Dimensioni della cella:  Lunghezza 50-350 mm * larghezza 20-300 mm (incluso airbag) * spessore 2-12 mm.
Capacità:  Circa 200 pezzi/ora (in relazione alla geometria del prodotto e al processo di sigillatura), con funzione di statistica automatica della capacità.
Piattaforma girevole a doppia stazione, precisione di posizionamento:  ± 0,02 mm
Intervallo di temperatura di lavoro della testa: MASSIMO 300℃
Intervallo di temperatura: Temperatura ambiente~300 ℃, regolabile in continuo; La precisione del controllo della temperatura è 0,1 ℃ e la differenza di temperatura superficiale della stessa testa è ≤ 5 ℃
Tempo di saldatura della testa:  1-99 secondi regolabili
Precisione del tempo:  ± 0,1 s
Lunghezza della testa: 350mm
Spessore della sigillatura: ± 5 um (la stessa posizione nella produzione normale), tutte le posizioni della stessa cella e lo stesso bordo di tenuta
Differenza di spessore  ≤ 15 u.m
Parallelismo della testa:  Utilizzare carta da copia tripla senza carbone e il sigillo pressato a 170 ℃ deve essere uniforme
Precisione del disallineamento della testa:  ± 0,1 mm
Materiale della testa:  Rame
Larghezza testa saldante:  5 mm (fornire la larghezza del sigillo dei prodotti in accettazione al momento dell'ordine)
Il grado di vuoto può raggiungere - 99 Kpa quando il tempo di pompaggio del vuoto è inferiore a 20 secondi (la velocità di pompaggio della pompa per vuoto non deve essere inferiore a 3 L/S)
La testa inferiore ha la funzione di regolazione manuale, comoda per la regolazione della macchina.
Materiale taglierina:  Acciaio rapido
Larghezza di taglio:  2~10 mm regolabile
Durata utile della taglierina: 100000 volte per macinazione singola
La ventola di scarico è installata nell'apparecchiatura: Velocità 2700/min, volume d'aria 2 m/min
Dimensioni esterne  ≈ L1460mm * L1600mm * A1812mm
Peso:  Circa 1200 kg
L'apparecchiatura è dotata di serbatoio di stoccaggio liquidi in acciaio inox per la raccolta e lo stoccaggio dell'elettrolito: 1. Può essere raccolto per circa 4 ore in condizioni di produzione continua;
2. Con proprietà sigillanti, può ridurre l'odore causato dalla volatilizzazione dell'elettrolita;
3. Coperchio apribile: facile da pulire.
Energia: 3,3KW monofase 220V 50Hz
Viene utilizzata la porta di cottura della vernice in lega di alluminio e lamiera e la porta è dotata di un interruttore. Quando lo sportello viene aperto, la macchina si fermerà automaticamente per evitare lesioni personali.
La console operativa è installata con la protezione della piastra dello sportello
Incollare la segnaletica di sicurezza nei luoghi di sigillatura ad alta temperatura


Requisiti dell'ambiente di installazione e requisiti di supporto

Temperatura ambiente:  15℃~35℃;
Umidità relativa:  ≤70%, senza condensa, senza gas infiammabili e corrosivi;
Pulizia:  100000
Alimentazione principale:  CA220±10%, 50HZ
Aria compressa: Pressione ≥ 0,6 MP, flusso 1 m3/min, diametro esterno del tubo di interfaccia 10 mm, connettore rapido;
Requisiti di qualità dell'aria compressa: A. Diametro massimo delle particelle ≤1um. La concentrazione massima di particelle è inferiore a 1 mg/m3;
B. Punto di rugiada massimo: 0℃;
C. Contenuto di olio: ≤5 mg/m3

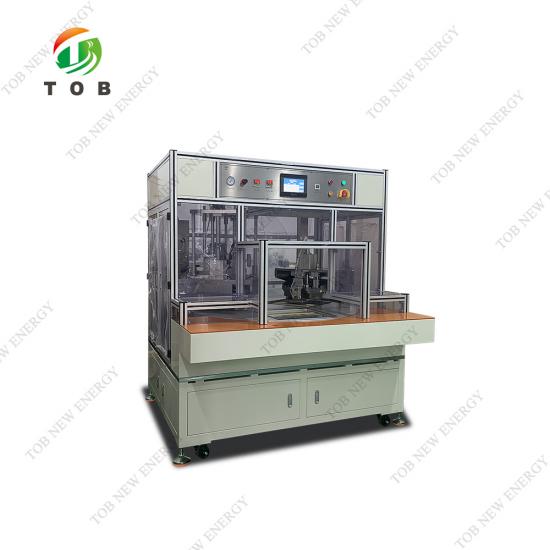

Esposizione del prodotto


Macchina per sigillare sottovuoto

Macchina per sigillare sottovuoto

Macchina per sigillare sottovuoto

Macchina per sigillare sottovuoto

Ottieni maggiori informazioni sulla macchina per l'assemblaggio di celle a sacchetto  da TOB NEW ENERGY



 E-mail:  tob.amy@tobmachine.com

 Skype: amywangbest86

 Whatsapp/Numero di telefono: +86 181 2071 5609
