Dispositivo di prova ottico per batteria acquosa

Dispositivo di test ottico per batteria acquosa

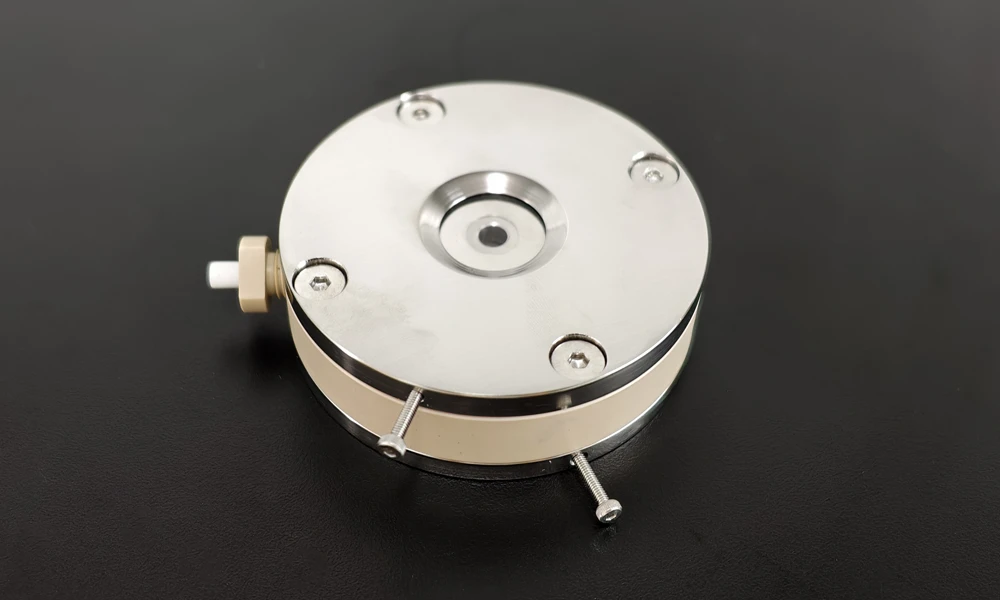

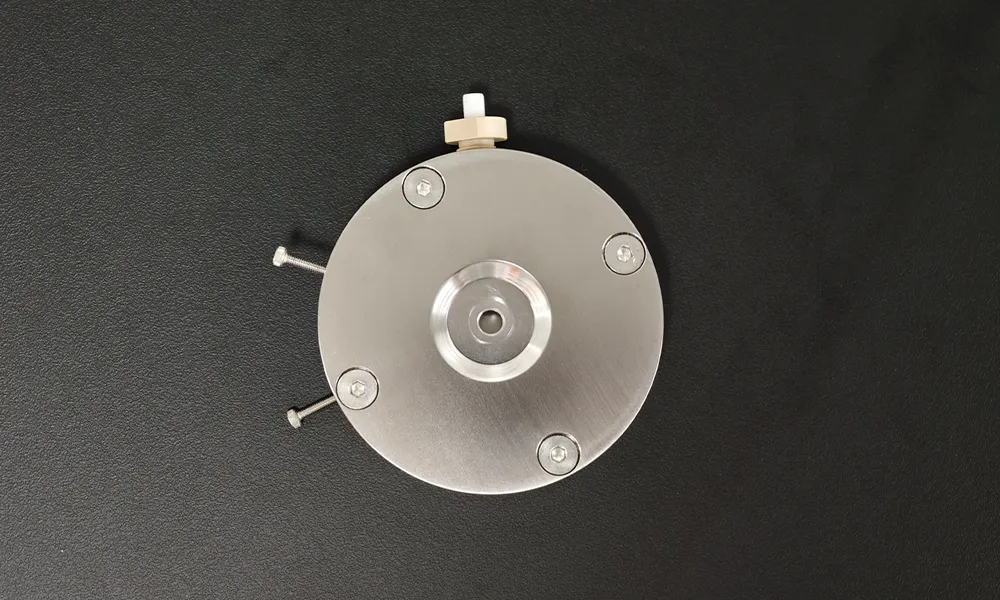

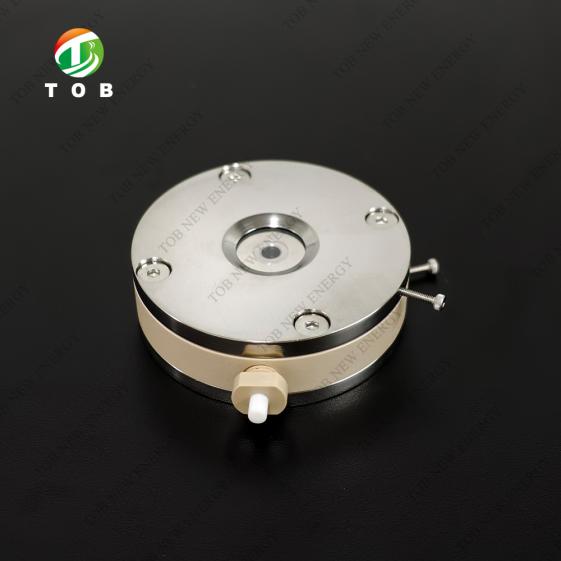

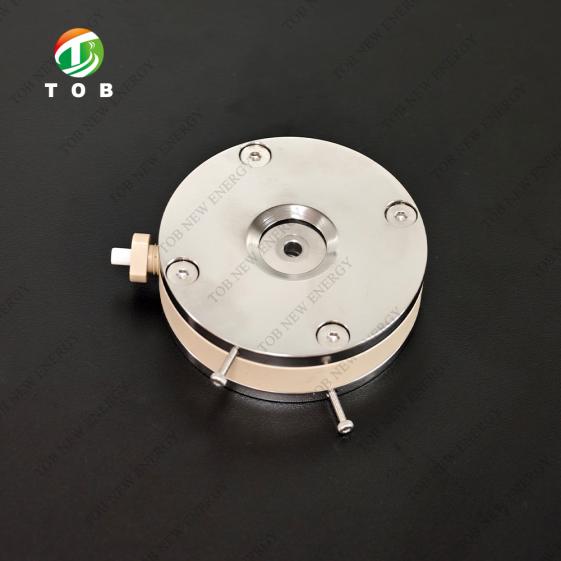

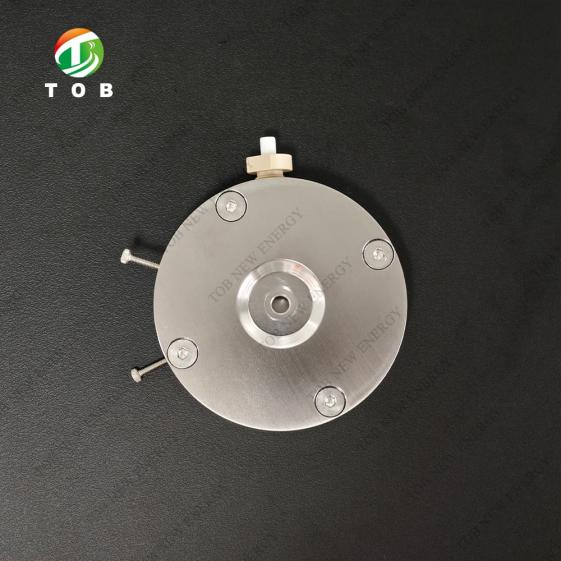

Questo TOB-YCSX-3-16PTI è un supporto di test ottico specializzato progettato per il test di batterie acquose planari. La cella è compatibile con batterie con diametro interno ≤16 mm e spessore ≤5 mm, con un diametro di osservazione effettivo di 8 mm. Il supporto ha un diametro esterno di 65 mm e un'altezza di 21 mm. Il materiale della cavità del corpo cella a contatto con il campione è titanio ad alta purezza, la parte esposta all'aria è in acciaio inossidabile 316 e le parti isolanti sono realizzate in materiale PEEK. Il dispositivo è adatto per test planari con microscopi ottici, spettroscopia Raman e spettroscopia infrarossa. Un foro laterale consente l'aggiunta di liquido o l'inserimento di un elettrodo di riferimento con diametro di 4 mm, permettendo l'utilizzo come sistema a tre elettrodi.

Specifiche del prodotto:

(1) Il diametro interno per il posizionamento della batteria è ≤16 mm, lo spessore ≤5 mm e il diametro di osservazione effettivo è di 8 mm.

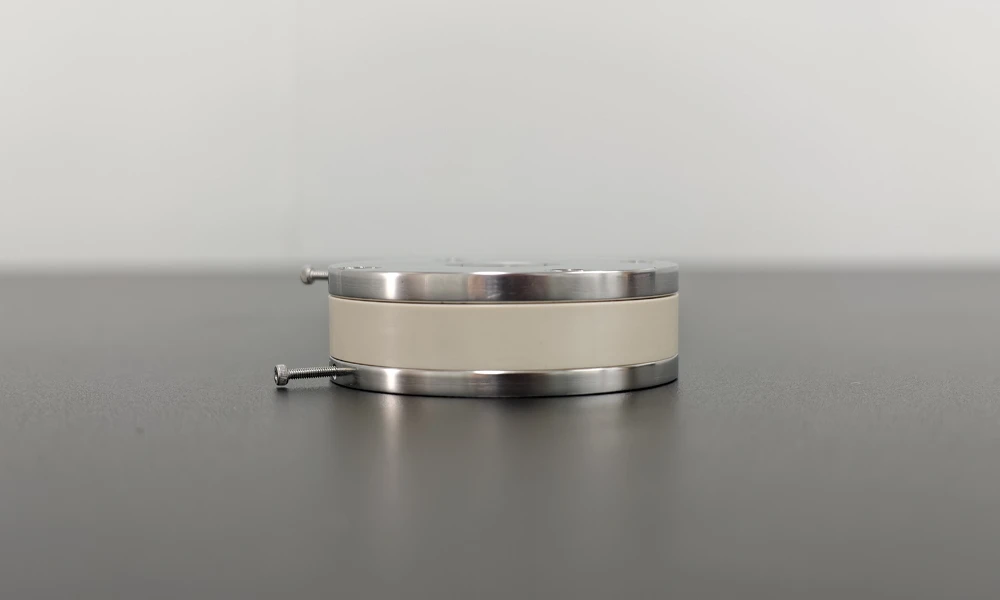

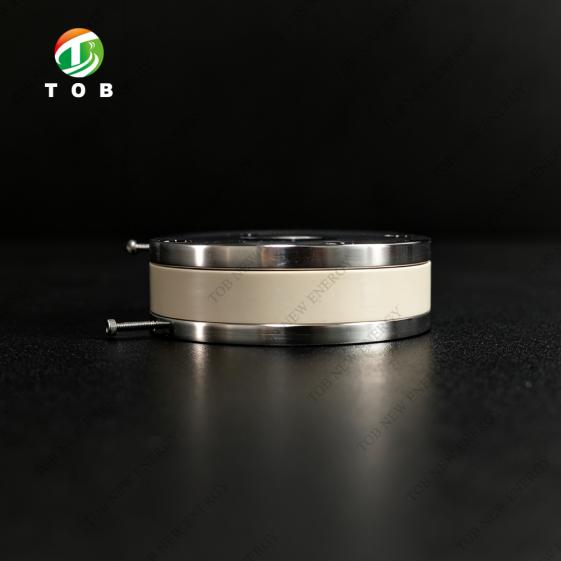

(2) Il diametro esterno del supporto è di 65 mm e l'altezza è di 21 mm.

(3) Il materiale della cavità del corpo cella a contatto con il campione è titanio ad alta purezza, la parte esposta all'aria è in acciaio inossidabile 316 e la parte isolante è in materiale PEEK.

(4) Può essere utilizzato per test planari con microscopio ottico, Raman e infrarosso. Il foro laterale può essere utilizzato per aggiungere liquido o sostituire un elettrodo di riferimento con diametro di 4 mm, permettendo l'utilizzo come sistema a tre elettrodi.
