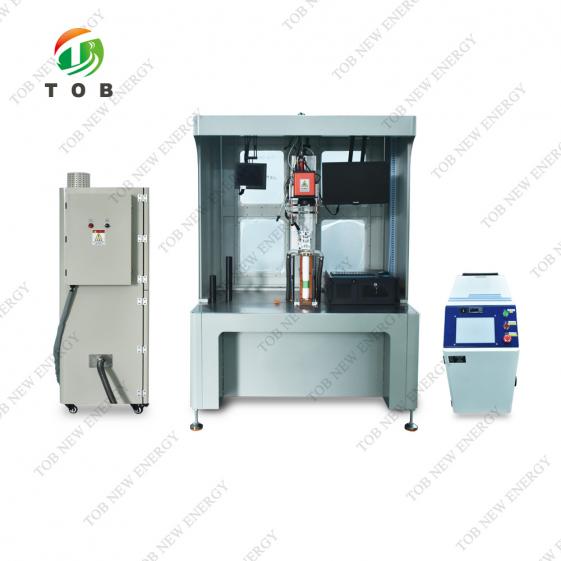

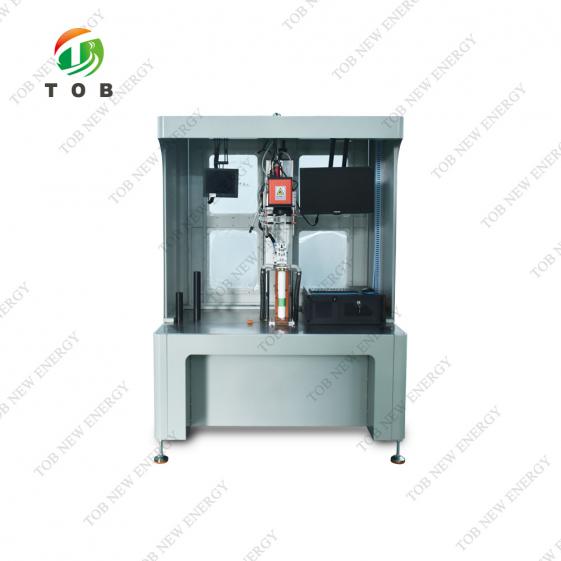

Macchina per saldatura laser per collettori di corrente per batterie cilindriche

Macchina per saldatura laser per collettori di corrente per batterie cilindriche

SPECIFICHE

Panoramica del prodotto

● Questa saldatrice laser TOB-ZFJ50320-3000 è progettata per batterie agli ioni di litio cilindriche senza tavola, concentrandosi sulla saldatura ad alta precisione di collettori di corrente positivi e negativi.

● Viene comunemente utilizzato nelle linee di produzione delle batterie, nella produzione pilota e negli ambienti di produzione da laboratorio a massa, dove la coerenza della saldatura, il tasso di resa e la stabilità del processo sono fondamentali.

● Il sistema integra il posizionamento delle celle basato su dispositivi di fissaggio, la pressatura pneumatica e la saldatura laser galvanometrica, consentendo un allineamento accurato e risultati di saldatura stabili per strutture di batterie senza tavoli.

Descrizione del prodotto

● La macchina funziona posizionando in modo sicuro la cella cilindrica appiattita della batteria mediante un dispositivo di precisione. Dopo il posizionamento manuale del collettore di corrente, una testa di pressatura pneumatica applica una pressione uniforme per stabilizzare l'area di saldatura. Un sistema laser controllato da galvanometro esegue quindi una saldatura rapida e precisa sia sul collettore di corrente positivo che su quello negativo.

● Questa apparecchiatura è progettata per supportare i moderni design delle batterie senza fili, aiutando i produttori a migliorare la conduttività elettrica, ridurre la resistenza interna e mantenere una qualità di saldatura costante durante tutta la produzione.
Grazie al controllo basato su PLC e al design meccanico ergonomico, la macchina garantisce un funzionamento affidabile, una facile integrazione e una stabilità produttiva a lungo termine.

Principio di funzionamento e flusso del processo

Principio di funzionamento:

● La macchina combina il posizionamento meccanico, la pressatura pneumatica e il controllo dell'energia laser per ottenere una saldatura precisa e ripetibile dei collettori di corrente delle batterie.

Flusso del processo:

● Posizionare manualmente la cella cilindrica appiattita della batteria

● Posizionare manualmente il collettore di corrente

● Il cilindro pneumatico preme e fissa il collettore

● Il sistema laser galvanometrico esegue saldature di precisione

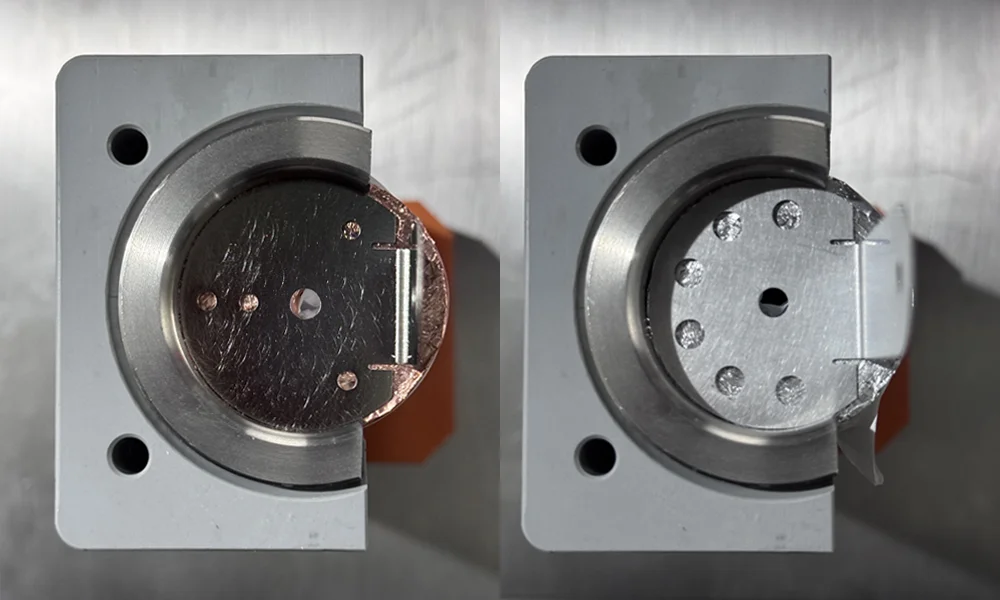

● I collettori positivi e negativi sono saldati in sequenza

● L'aspirazione della polvere pulisce l'area di saldatura

● La cella saldata viene trasferita manualmente al processo di rivestimento

Componenti principali del sistema:

● Sistema di posizionamento cellulare
Assicura l'allineamento preciso delle celle cilindriche mediante cilindri pneumatici e dispositivi di precisione.

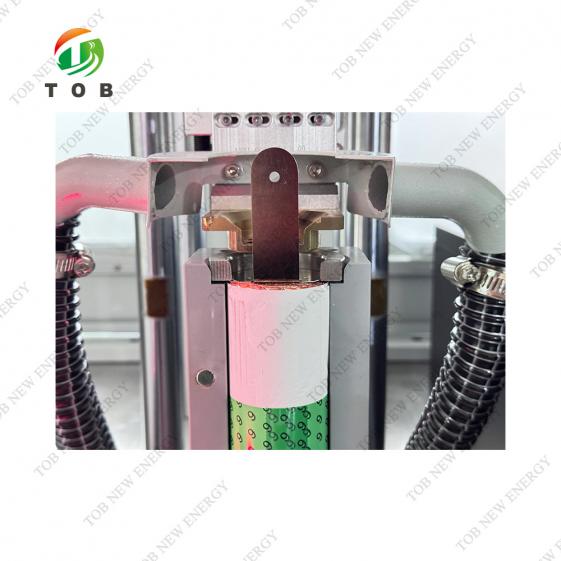

● Gruppo testa pressa per saldatura

Fornisce una pressione stabile e uniforme tramite cilindri pneumatici, guide lineari e meccanismi a molla.

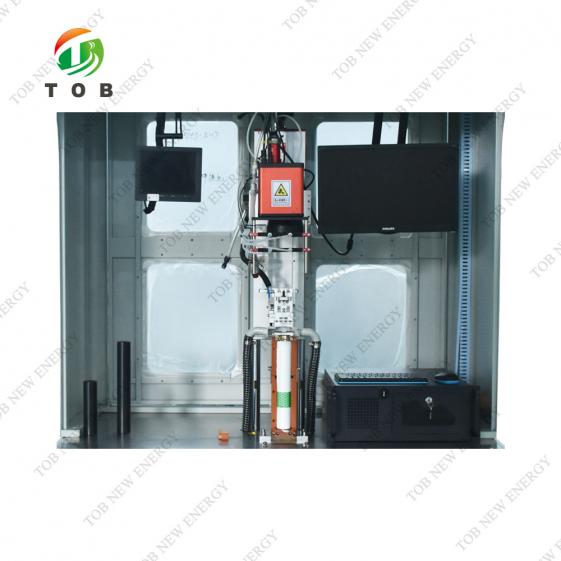

● Sistema di saldatura laser

Include uno scanner galvanometrico, cilindri di posizionamento e una sorgente laser industriale per la saldatura a collettore di corrente ad alta velocità.

● Sistema di controllo elettrico

Il controllore PLC, l'HMI touchscreen, i sensori, i relè e i componenti di sicurezza garantiscono un controllo preciso dei processi e la sicurezza operativa.

● Telaio e involucro della macchina

Realizzato in acciaio strutturale, piattaforme placcate resistenti alla corrosione e involucri di sicurezza in lega di alluminio con pannelli in PVC trasparente.

Parametri tecnici dell'attrezzatura

● Tasso di qualificazione del prodotto: 99% (riferito solo allo scarto del prodotto causato da motivi legati all'attrezzatura)

● Capacità/velocità della singola apparecchiatura (macchina singola): ≥2PPM (leggermente variabile a seconda del processo del materiale)

● Tasso di utilizzo delle apparecchiature: ≥95% (guasti causati solo dalle apparecchiature)

● Apparecchiature elettriche: Tensione 380 V 50 Hz; La fluttuazione della tensione è inferiore a ±10%

● Potenza dell'attrezzatura: 10KW

● Requisiti della fonte d'aria: ≥0,6 MPa (forniti dal cliente)

● Aria compressa: pressione 0,5-0,7 MPa, utilizzo 100 L/min

● La progettazione della macchina dovrebbe raggiungere eccellenti prestazioni ergonomiche

● I materiali strutturali della macchina sono preferibilmente alluminio, acciaio inossidabile o galvanizzati per la protezione dalla corrosione

● Linee di produzione pilota per batterie

● Scalabilità dal laboratorio alla produzione

● Soluzioni personalizzate per la produzione di batterie

● Processi avanzati di saldatura per la ricerca e sviluppo di batterie

Vantaggi principali
● Progettato specificamente per strutture di batterie cilindriche senza tavolo

● Saldatura laser ad alta precisione dei collettori di corrente

● Qualità di saldatura stabile con tasso di resa ≥99%

● Supporta una produzione costante nelle linee di produzione delle batterie

● Adatto sia per linee pilota che per produzioni scalabili

● Facile integrazione nei sistemi di produzione di batterie esistenti

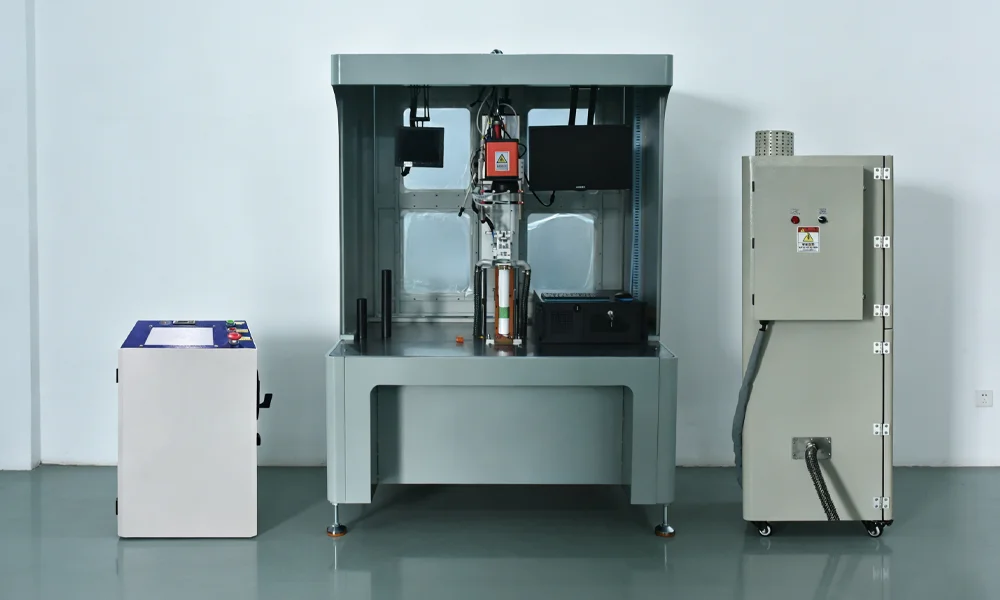

ESPOSIZIONE DEL PRODOTTO
