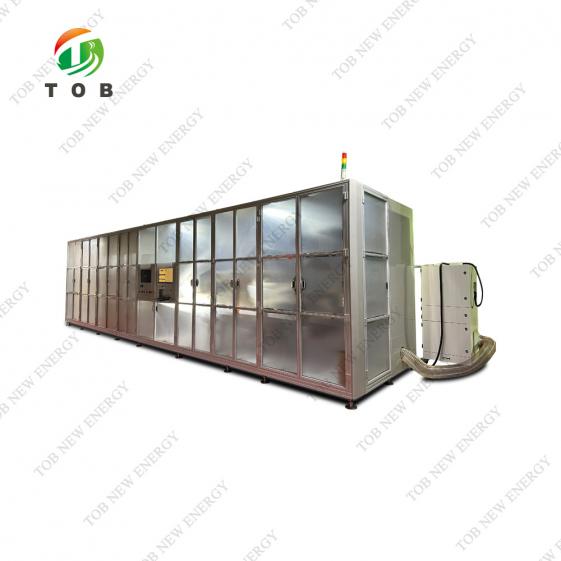

Intagliatrice per elettrodi a batteria ad alta velocità
Marca:
TOB NEW ENERGYoggetto numero.:
TOB-J500D-AFordine (moq):
1setPagamento:
L/C, T/Torigine del prodotto:
Chinaporto di spedizione:
XIAMEN
Intagliatrice per elettrodi a batteria ad alta velocità
Specifiche(TOB-J500D-AF)
Introduzione alle funzioni e ai principi dell'apparecchiatura
Questa apparecchiatura viene utilizzata principalmente per la formazione dell'elettrodo della batteria al litio di potenza (processo di rivestimento continuo).
L'apparecchiatura viene utilizzata per formare la linguetta dell'elettrodo laminato (foglio di elettrodi rivestito in continuo) e le sue funzioni principali includono lo svolgimento automatico dell'elettrodo laminato, la correzione dell'elettrodo, la fustellatura delle linguette, l'ispezione dei difetti del CCD, la rimozione della polvere dell'elettrodo, il rilevamento delle dimensioni del CCD, la avvolgimento dell'elettrodo, ecc;
Processo operativo dell'attrezzatura e struttura generale
Diagramma di flusso delle azioni
Requisiti dei materiali in entrata dell'attrezzatura:
Materiali in arrivo idonei all'attrezzatura
|
NO |
Articolo |
Spec |
Osservazione |
|
1 |
Materiali |
Catodo: sistema LFP, sistema NCM, ecc |
|
|
2 |
Anodo: sistema di grafite, sistema di carbonio al silicio, ecc |
|
|
|
3 |
Spessore |
50~200μm |
|
|
4 |
Larghezza (scheda Inclusa) |
120～500 mm |
|
|
5 |
Spessore della lamina |
Catodo 8~15μm, anodo 4,5~8μm |
|
|
6 |
Forma dei materiali in entrata |
Rivestimento continuo |
|
|
7 |
Diametro e peso del rotolo in entrata |
Massimo: 750 mm, 500 kg |
|
|
8 |
ID del rullo |
6 pollici |
|
|
9 |
Allineamento dell'avvolgimento dell'elettrodo in entrata |
±10 mm |
|
|
10 |
Errore di piegatura della serpentina |
≤3mm/metro |
|
|
11 |
Bordo dell'onda dell'elettrodo |
±3 mm |
|
|
12 |
Errore di precisione del bordo della larghezza del rivestimento |
±0,5 mm |
|
Parametri di formazione del prodotto
|
Codice |
Intervallo di dimensioni (mm) |
Precisione (mm) |
|
Dn |
10～500 |
±0,2 |
|
W |
120～450 |
±0,2 |
|
W1 |
10～40 |
±0,3 |
|
Gv |
10～60 |
±0,2 |
|
R |
≥3 |
±0,2 |
|
Lunghezza totale |
6000 |
±2 |
|
Lunghezza totale |
20000 |
±3 |
|
W+2W1 |
150～500 |
|
Parametri tecnici dell'attrezzatura
|
NO |
Articolo |
Parametri |
|
1 |
Lunghezza dell'elettrodo |
150-500 mm（Scheda inclusa） |
|
2 |
ID del rullo di alimentazione |
6 pollici |
|
3 |
Alimentazione OD |
≥750 mm / ≤ 500Kg |
|
4 |
Diametro esterno dell'avvolgimento |
≤750 mm |
|
5 |
Velocità di produzione delle attrezzature |
≥35M/min（Design ≥45M/min） |
|
6 |
Precisione delle dimensioni degli elettrodi |
±0,2 mm |
|
7 |
Vita della muffa |
Più di 1 milione per una sola volta e più di 10 volte per la macinazione |
|
8 |
Bava |
Longitudinale ≤ 15um, Orizzontale ≤ 10um |
|
9 |
Ordine avvolgente |
±1 mm |
|
10 |
Rumore dell'attrezzatura |
≤75 db（1M dalla macchina） |
|
11 |
Alimentazione elettrica |
3 fasi AC380V±5%,50Hz Potenza iniziale ≤ 40 Kw, Potenza operativa ≤ 30 Kw |
|
12 |
Fonte d'aria |
Aria compressa 0,5-0,6 MPa, consumo d'aria: 1000 l/min |
|
13 |
Dimensione dell'attrezzatura |
Circa 9500×2300×2700mm（Corpo principale) |
|
14 |
Colore dell'aspetto |
Grigio caldo standard 1C, se richiesto dal cliente, verrà fornita una cartella colori |
|
15 |
Peso dell'attrezzatura |
Circa 15000Kg |
|
16 |
Tasso di qualificazione del prodotto |
≥99,5% |
|
17 |
Tasso di guasto delle apparecchiature |
≤2% |
|
18 |
Temperatura ambiente |
0-50 C° |
ESPOSIZIONE DEL PRODOTTO
E-mail: tob.amy@tobmachine.com
Whatsapp/Numero di telefono: +86 181 2071 5609
Precedente:
Macchina semiautomatica per fustellatura laser a elettrodiProssimo:
macchina per fustellochi di elettrodo automatico da laboratorio
