CN215429971U - Macchina per la spalmatura di batterie su scala da laboratorio

Sep 09,2026

MODELLO DI UTILITÀ CONCESSO · CN215429971U · ATTIVO

Macchina per il rivestimento di elettrodi di batterie su scala di laboratorio

Una linea di spalmatura completa - svolgitore, stazione di spalmatura, essiccatore, riavvolgitore e miscelatore di sospensione in linea - integrata in un unico alloggiamento compatto e portatile per lavori di laboratorio su batterie.

Specifiche complete e disegni:CN215429971U su Google Patents

Il rivestimento degli elettrodi determina la capacità, la consistenza e la sicurezza di una cella al litio: la sospensione deve essere distribuita uniformemente sul collettore di corrente e il solvente deve essere asciugato, e la qualità del rivestimento influisce direttamente sulla capacità, sulla resistenza interna, sulla durata del ciclo di vita e sulla sicurezza. Le macchine per il rivestimento industriale svolgono bene questo compito su larga scala, ma sono di grandi dimensioni, progettate per la produzione in serie e poco adatte al lavoro di rivestimento effettivamente necessario in un laboratorio.

Il brevetto CN215429971U, depositato il 9 settembre 2021, colma questa lacuna con una geometria diversa: invece di ridurre le dimensioni di una linea di produzione, racchiude l'intera funzione di spalmatura - svolgitore, stazione di spalmatura, essiccatore, riavvolgitore e miscelatore di sospensioni - in un unico piccolo alloggiamento che può essere posizionato su un banco e trasportato.

Informazioni sui brevetti

Numero di pubblicazione	CN215429971U
Titolo (originale)	一种基于实验室的小型电池涂布机 (Macchina per il rivestimento di elettrodi per batterie su scala di laboratorio)
Inventori	Huang Zhengyao (Dany Huang)Tobey Chen
Assegnatario attuale	XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.- l'entità registrata di TOB NEW ENERGY
Data di deposito	9 settembre 2021
Tipo di documento	Modello di utilità (codice tipo U)
status giuridico	Attivo
Scadenza prevista	9 settembre 2031
Disegni	6 cifre

Informazioni sui titoli e sulla terminologia presenti in questa pagina.Il titolo inglese qui sopra è una traduzione revisionata dal team di ingegneri di TOB NEW ENERGY, standardizzata secondo la terminologia utilizzata in tutta la nostra gamma di apparecchiature; non è una traduzione automatica. Il titolo e le rivendicazioni originali in cinese costituiscono il testo ufficiale: un lettore che confronti questa pagina con Google Patents potrebbe notare delle differenze di formulazione proprio perché il documento pubblico su Google è una traduzione automatica. Le figure e le descrizioni dei meccanismi presenti in questa pagina sono tratte dalle specifiche e dalle rivendicazioni in cinese, non da una loro traduzione.

Una nota sulla tipologia di brevetto.Questo è un cinesemodello di utilitàbrevetto, che protegge la struttura meccanica di un dispositivo piuttosto che una formulazione chimica o un processo. I modelli di utilità hanno una durata di dieci anni e vengono esaminati per novità e applicabilità pratica. Ciò che segue è quindi unstrutturaleDescrizione: le rivendicazioni definiscono un apparato e la specifica non pubblica dati prestazionali misurati. Qualsiasi dato relativo alla produttività o alla velocità di rivestimento delle macchine di produzione di TOB proviene dalle nostre schede tecniche delle apparecchiature, non da questo documento di brevetto.

Il problema di produzione che questo brevetto risolve

La specifica identifica chiaramente la discrepanza: le macchine per il rivestimento delle batterie sul mercato sono utilizzate principalmente perproduzione in batchSi tratta di macchine di grandi dimensioni, non adatte al lavoro di rivestimento di una cella di laboratorio.

Un ricercatore di laboratorio che necessita di rotoli di elettrodi rivestiti si trova di fronte a una scelta difficile: affidare piccoli lotti di sviluppo a una macchina di rivestimento di grandi dimensioni, oppure ricorrere a metodi manuali con scarsa uniformità. Nessuna delle due soluzioni soddisfa l'esigenza reale: un processo di rivestimento completo e ripetibile su scala di laboratorio.

L'approccio Core: una linea di rivestimento completa in un unico alloggiamento compatto.

Invece di ridimensionare un sistema di rivestimento di produzione, CN215429971U reintegra il processo di rivestimento attorno a untavolo per la lavorazione dei rivestimentiall'interno di unalloggiamento scatolaIl percorso web è il seguente:svolgitore → stazione di rivestimento → essiccatore → riavvolgitore, tutto all'interno del recinto, con unmiscelatore di fanghi in lineatra lo svolgitore e la stazione di rivestimento.

Il tubo di mandata del miscelatore scarica la poltigliaesattamente tra lo svolgitore e la stazione di rivestimento- il percorso più breve possibile dalla sospensione appena miscelata al nastro, in modo che il materiale rivestito venga sempre alimentato da una sospensione dalle condizioni uniformi.

Specifiche strutturali

Percorso web all'interno dell'abitazione

ILdispositivo di svolgimentosi trova all'estremità anteriore del tavolo di spalmatura: un involucro motore aziona un tamburo tramite un albero rotante per srotolare la bobina di pellicola.dispositivo di rivestimentosegue - unrullo livellatorepreme la poltiglia sul web e unpennello per rivestimentidietro di esso spazza via la poltiglia in eccesso che non è stata pressata.riavvolgitoreraccoglie la rete rivestita e unasciugatriceSi posiziona tra la macchina spalmatrice e l'avvolgitore in modo che lo strato umido venga polimerizzato prima dell'avvolgimento.

Miscelazione in linea di fanghi con il percorso di erogazione più breve

ILmiscelatore per fanghiè posizionato tra il dispositivo di svolgimento e il dispositivo di rivestimento, alloggiato in un incavo nell'involucro in modo che non possa spostarsi durante l'agitazione. Al suo interno, unasta di agitazioneAzionato da un involucro motore attraverso un albero di miscelazione, mescola la sospensione di rivestimento e un tubo di ingresso introduce le materie prime.tubo di mandatatrasporta la sospensione agitata sul nastro; la sua uscita si estende fino al punto medio tra il dispositivo di svolgimento e il dispositivo di spalmatura.

alloggi compatti e portatili

UNcontrollersulla faccia anteriore regola lo svolgimento, la miscelazione e il rivestimento. L'alloggiamento è chiuso da uncopertinacon una maniglia di commutazione, dotata dimaniglie per il trasportosu entrambi i lati per il trasporto e si trova supiastre di supportotramite colonne di collegamento. Il pannello di controllo comprende un tasto di comando, un pannello con spie luminose e un'interfaccia periferica.

Beneficio richiesto

Beneficio	Meccanismo responsabile
Completare l'intervento di rivestimento in uno spazio ridotto.	Svolgitore, rivestitore, essiccatore, riavvolgitore e miscelatore integrati all'interno dell'alloggiamento
Impasto omogeneo nel punto di rivestimento	Il miscelatore è posizionato tra lo svolgitore e il rivestitore, con l'uscita del tubo di mandata a metà strada.
Spessore controllato dello strato umido	Rullo livellatore che pressa la melma, spazzola di rivestimento che rimuove l'eccesso
Rete polimerizzata prima del riavvolgimento	Essiccatore tra il dispositivo di rivestimento e l'avvolgitore
Portatile per uso di laboratorio	Maniglie per il trasporto e chiusura compatta

Come si confronta con un sistema di rivestimento convenzionale

Le macchine per la spalmatura industriale offrono un'ottima resa su larga scala, ma sono macchinari di grandi dimensioni, progettati per la produzione in lotti e poco adatti al lavoro di laboratorio su piccole serie; l'alternativa più comune, la spalmatura manuale, garantisce una scarsa uniformità. Questo brevetto, invece, integra l'intero processo di spalmatura – svolgitore, stazione di spalmatura, essiccatore, riavvolgitore e miscelatore di sospensione in linea – in un unico alloggiamento compatto, posizionabile su un banco e facilmente trasportabile.

Dimensione	Approccio convenzionale	Questo disegno brevettato
Orma	Macchina di rivestimento di dimensioni standard, adatta per produzioni in serie.	Percorso di verniciatura completo all'interno di un unico alloggiamento compatto e portatile.
fornitura di fanghi	Miscelato a distanza e trasportato al dispositivo di rivestimento	Miscelatore in linea il cui tubo di mandata scarica a metà strada tra lo svolgitore e il rivestitore.
Uso di laboratorio	Non adatto a piccoli lotti di sviluppo; i metodi manuali mancano di uniformità	Processo di rivestimento ripetibile su scala di laboratorio.

Dove viene utilizzata oggi questa tecnologia

Questo brevetto riguarda l'architettura meccanica delle macchine per la deposizione di elettrodi in scala di laboratorio di TOB. Il design integrato che protegge – un percorso di deposizione completo con miscelazione della sospensione in linea all'interno di un alloggiamento compatto – è il modo in cui le nostre macchine per la deposizione in laboratorio offrono una qualità di deposizione paragonabile a quella della produzione industriale anche per quantitativi di ricerca.

Richieste relative alle apparecchiature:richiedi un preventivo

Disegni di brevetto

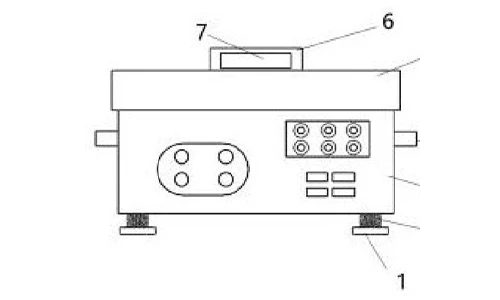

CN215429971U Figure 1 - front view with the cover closed — Figura 1 - Vista frontale con il coperchio chiuso

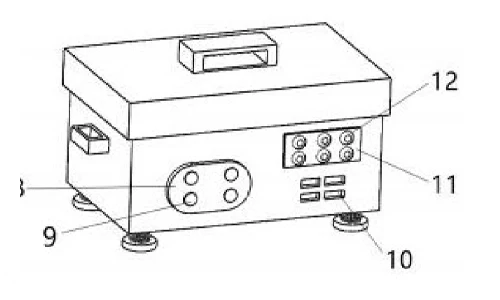

CN215429971U Figure 2 - external perspective view of the compact laboratory coater — Figura 2 - Vista prospettica esterna del rivestitore compatto

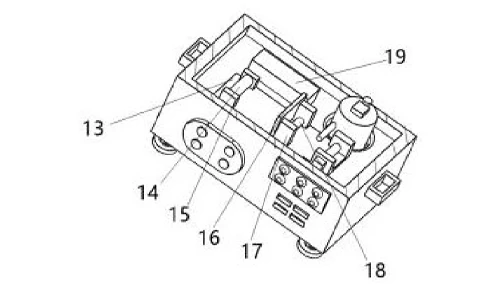

CN215429971U Figure 3 - internal structure, cover removed, first perspective view — Figura 3 - Vista prospettica interna 1 con il coperchio rimosso

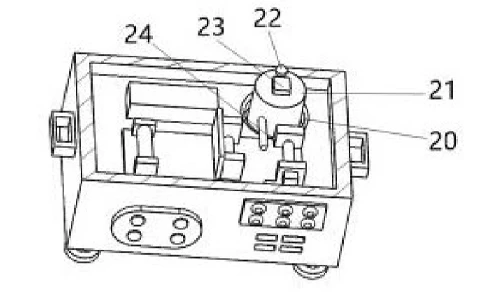

CN215429971U Figure 4 - internal structure, cover removed, second perspective view — Figura 4 - Vista prospettica interna 2 con il coperchio rimosso

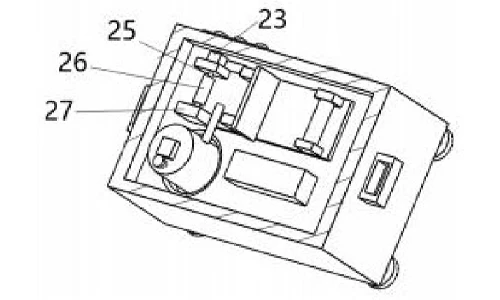

CN215429971U Figure 5 - internal structure, cover removed, third perspective view — Figura 5 - Vista prospettica interna 3 con il coperchio rimosso

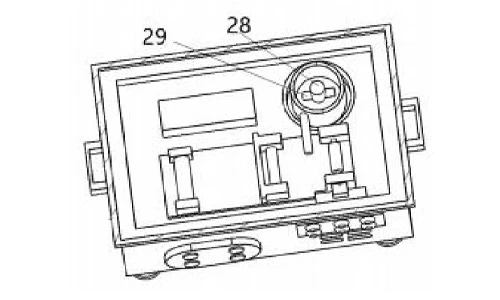

CN215429971U Figure 6 - top view of the internal layout with the cover removed — Figura 6 - Vista dall'alto con il coperchio rimosso

Domande frequenti

Cosa copre il brevetto CN215429971U?

Una macchina per il rivestimento di elettrodi per batterie in scala di laboratorio che integra un svolgitore, una stazione di rivestimento con rullo livellatore e spazzola di rivestimento, un essiccatore, un riavvolgitore e un miscelatore di sospensione in linea all'interno di un unico alloggiamento compatto, con l'uscita del tubo di alimentazione della sospensione situata tra lo svolgitore e la stazione di rivestimento.

Perché trasportare la sospensione tra lo svolgitore e la stazione di rivestimento?

Il miscelatore di fanghi è posizionato tra lo svolgitore e la stazione di spalmatura, e il suo tubo di scarico si trova esattamente tra i due. Il fanghi appena miscelato raggiunge il nastro percorrendo il tragitto più breve possibile, evitando così la sedimentazione e le variazioni di consistenza che possono verificarsi quando il fanghi viene trasportato su lunghe distanze da un miscelatore remoto.

Come fa la macchina a controllare lo spessore del rivestimento umido?

Un rullo livellatore preme la sospensione sul nastro in movimento, e una spazzola di rivestimento posta dietro di esso rimuove la sospensione in eccesso che non è stata pressata. Insieme, creano uno strato umido uniforme prima che il nastro entri nell'essiccatore.

Perché integrare una linea di verniciatura completa in un alloggiamento di piccole dimensioni?

Le macchine di rivestimento convenzionali sono progettate per la produzione in serie: sono ingombranti e poco adatte al lavoro di laboratorio con le batterie. Integrare svolgitore, rivestitore, essiccatore, riavvolgitore e miscelatore in un unico contenitore portatile consente a un laboratorio di produrre rotoli di elettrodi rivestiti con un ingombro ridotto e facilmente trasportabile.

Il brevetto CN215429971U è ancora in vigore?

Sì. È attivo, depositato il 9 settembre 2021 con scadenza prevista il 9 settembre 2031.
