Guida dettagliata al processo di produzione delle batterie agli ioni di litio

La produzione di batterie agli ioni di litio è un processo ingegneristico multidisciplinare che integra elettrochimica, scienza dei materiali, macchinari di precisione, ingegneria termica, controllo dell'automazione e progettazione di sistemi a livello di fabbrica. Sebbene il principio di funzionamento di base delle batterie agli ioni di litio sia ben noto, la realizzazione industriale di una produzione di celle stabile, ad alto rendimento e ad alte prestazioni richiede molto più che la semplice applicazione di una ricetta di laboratorio. Negli ambienti di produzione reali, la consistenza del prodotto dipende dall'interazione tra parametri di processo, precisione delle apparecchiature, controllo ambientale e integrazione della linea. Anche piccole deviazioni nello spessore del rivestimento, nella viscosità della sospensione, nella densità degli elettrodi o nel livello di umidità possono comportare differenze significative in termini di capacità, resistenza interna, prestazioni di sicurezza e durata del ciclo di vita.

Per questo motivo, le aziende che intendono avviare la produzione di batterie devono comprendere l'intero flusso di lavoro produttivo prima di acquistare attrezzature o progettare uno stabilimento. Nei progetti di grandi dimensioni, il processo produttivo non può essere considerato come una serie di macchine indipendenti. Al contrario, deve essere progettato come un sistema ingegneristico continuo che comprenda la preparazione degli elettrodi, l'assemblaggio delle celle, il riempimento dell'elettrolita, la formazione, l'invecchiamento e il collaudo. Una pianificazione professionale della linea di produzione, dei sistemi di servizio e dell'ambiente della camera bianca è essenziale per evitare costose riprogettazioni successive. Nei progetti pratici, molti guasti si verificano non a causa della composizione chimica dei materiali, ma perché il processo produttivo non è stato progettato correttamente fin dall'inizio.

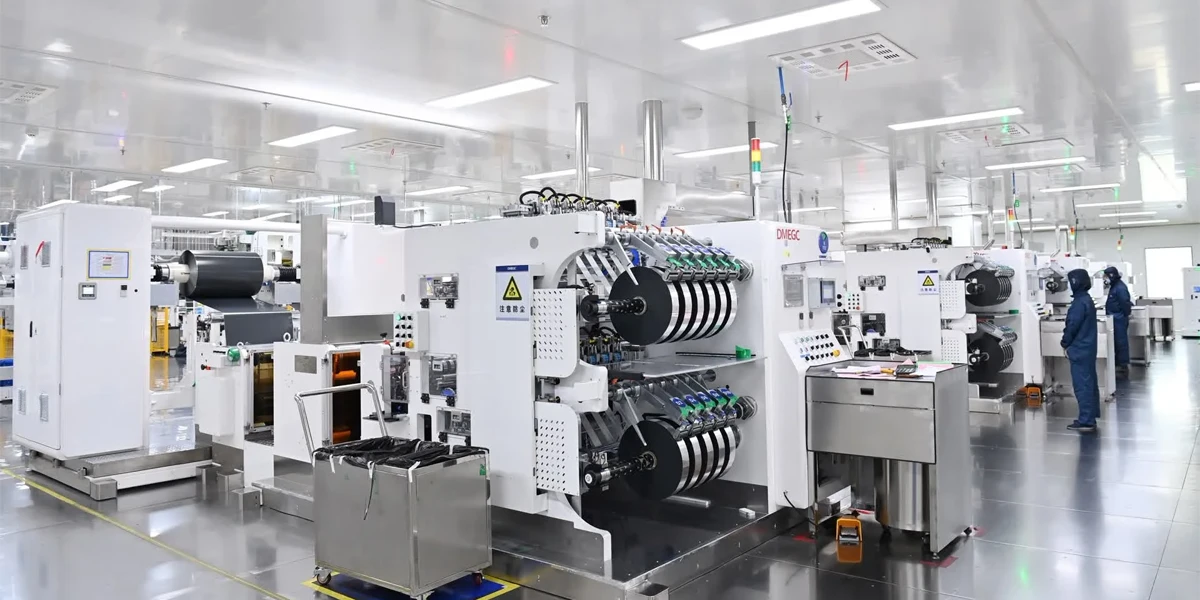

In qualità di fornitore unico di apparecchiature per batterie e soluzioni per fabbriche, Soluzioni per linee di produzione di batterie agli ioni di litio TOB NEW ENERGY Sono sviluppati per supportare l'intero ciclo di vita, dalla ricerca di laboratorio alla produzione su scala pilota e alla produzione di massa, garantendo che la compatibilità delle apparecchiature, la scalabilità del processo e la futura espansione siano prese in considerazione fin dalla fase di progettazione iniziale.

Questo articolo fornisce una spiegazione dettagliata a livello ingegneristico del processo di produzione delle batterie agli ioni di litio, concentrandosi sui flussi di lavoro industriali reali piuttosto che su descrizioni semplificate di laboratorio.

1. Struttura generale della produzione di batterie agli ioni di litio

Sebbene i diversi formati di celle, come quelle cilindriche, a sacchetto e prismatiche, richiedano metodi di assemblaggio differenti, il flusso di produzione complessivo delle batterie agli ioni di litio segue una struttura simile. L'intero sistema di produzione può essere suddiviso in tre fasi principali: preparazione degli elettrodi, assemblaggio delle celle e attivazione elettrochimica con test. Ciascuna fase comprende molteplici processi che devono essere controllati con precisione per garantire la qualità del prodotto finale.

Nei progetti industriali, queste fasi devono essere progettate congiuntamente anziché separatamente. Una linea di produzione ben progettata richiede un corretto abbinamento tra capacità delle macchine, flusso dei materiali, lunghezza di essiccazione, livello di camera bianca e capacità di alimentazione elettrica. Per questo motivo, prima di procedere all'acquisto delle attrezzature, è solitamente necessario avvalersi di soluzioni professionali per la progettazione del layout e della linea di produzione di un impianto di produzione di batterie.

2. Preparazione degli elettrodi: fondamento delle prestazioni della batteria

La preparazione degli elettrodi è la fase più critica nella produzione di batterie agli ioni di litio, poiché la microstruttura che si forma in questa fase determina direttamente la densità energetica, la durata del ciclo di vita, la resistenza interna e le caratteristiche di sicurezza. Una volta prodotti gli elettrodi, la maggior parte dei parametri prestazionali non può essere corretta nelle fasi successive; per questo motivo, le aziende industriali investono ingenti risorse in sistemi di rivestimento e calandratura ad alta precisione.

2.1 Ingegneria della miscelazione delle sospensioni

Il primo passo consiste nella preparazione della sospensione per catodo e anodo, miscelando materiali attivi, additivi conduttivi, legante e solvente. Su scala di laboratorio, la miscelazione può sembrare semplice, ma nella produzione industriale la sospensione deve mantenere una viscosità stabile, una distribuzione uniforme delle particelle e un comportamento reologico ripetibile per lunghi cicli di produzione. Variazioni nella qualità della dispersione porteranno a difetti di rivestimento, spessore non uniforme e variazioni di capacità tra le celle.

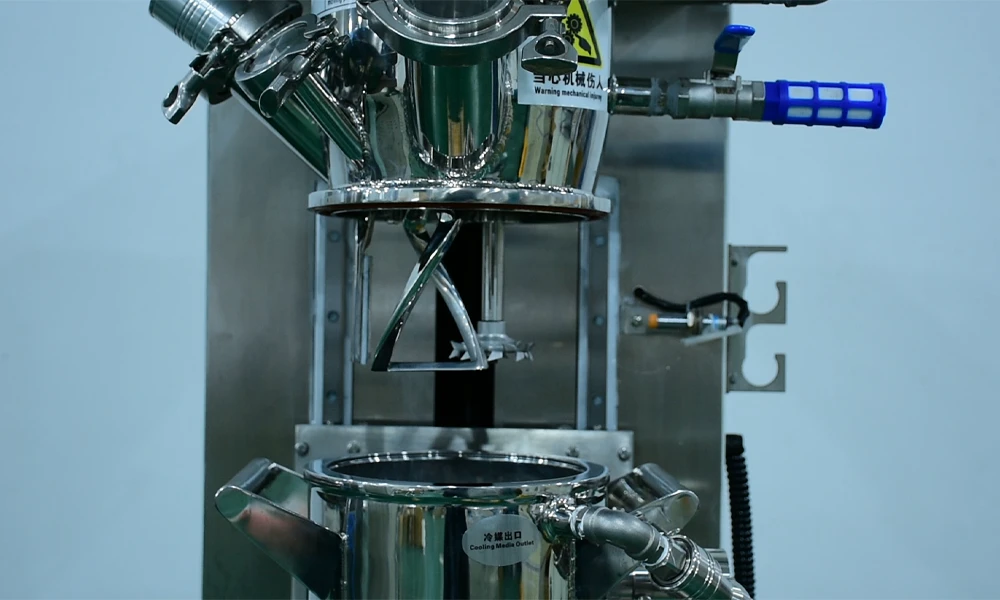

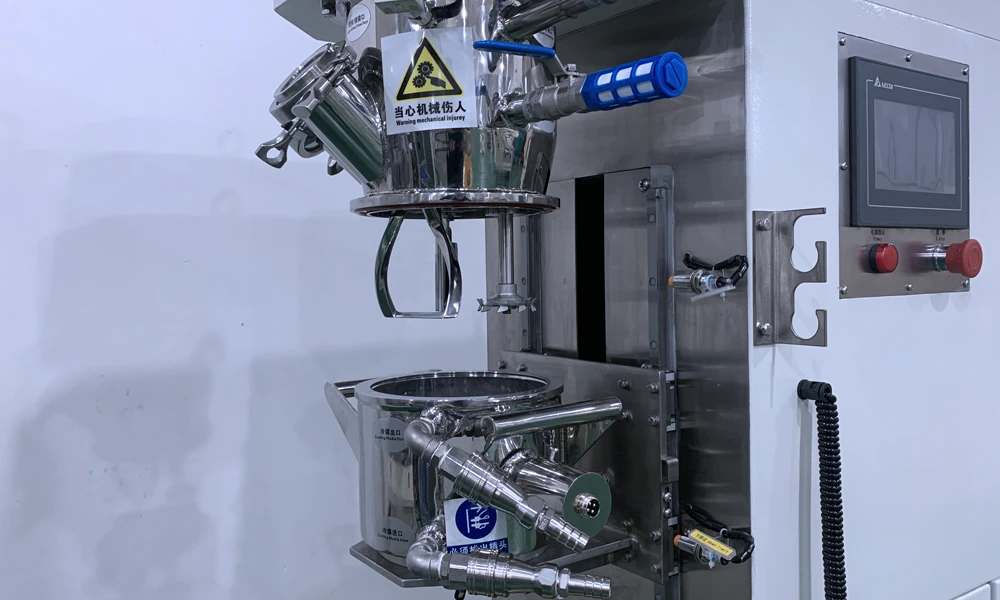

Le moderne linee di produzione utilizzano miscelatori planetari sottovuoto o miscelatori planetari doppi con controllo preciso della temperatura e della velocità. Per gli istituti di ricerca e gli impianti pilota, è essenziale una regolazione flessibile dei parametri, motivo per cui attrezzatura per la miscelazione della sospensione di batterie Le applicazioni di ricerca e sviluppo devono supportare sistemi di materiali multipli e lotti di piccole dimensioni.

2.2 Processo di rivestimento di precisione

Dopo la miscelazione, la sospensione viene spalmata sui collettori di corrente. Il processo di rivestimento deve controllare lo spessore, il peso e l'uniformità su tutta la larghezza dell'elettrodo. Anche una minima variazione di spessore può causare uno squilibrio di capacità durante la formazione. Le linee industriali utilizzano solitamente la tecnologia di rivestimento a fessura (slot-die) perché consente una produzione continua con elevata precisione e basso spreco di materiale, mentre il rivestimento a lama raschiatrice (doctor-blade) è ancora ampiamente utilizzato in laboratorio e negli impianti pilota per la sua flessibilità.

Negli stabilimenti ad alta capacità produttiva, le macchine per la verniciatura sono spesso integrate con forni di essiccazione multizona per mantenere una produzione continua senza interrompere il flusso dei materiali.

2.3 Essiccazione e rimozione del solvente

Il processo di asciugatura rimuove il solvente dall'elettrodo rivestito preservandone la microstruttura desiderata. Questa fase richiede un controllo accurato del gradiente di temperatura, della velocità del flusso d'aria e del sistema di recupero del solvente. Se l'asciugatura è troppo rapida, possono formarsi delle crepe nello strato di rivestimento. Se l'asciugatura è insufficiente, possono rimanere residui di solvente, con conseguente generazione di gas durante la formazione.

Le linee di verniciatura industriali includono solitamente lunghi forni a convezione con zone di riscaldamento multiple. Oltre al controllo della temperatura, gli stabilimenti moderni devono considerare anche l'efficienza energetica e il riciclo dei solventi per ridurre i costi operativi.

2.4 Calandratura e controllo della densità

La calandratura comprime l'elettrodo essiccato per raggiungere la densità e la porosità desiderate. Una densità maggiore aumenta la densità di energia, ma una compressione eccessiva riduce il trasporto ionico e può accorciare la durata del ciclo di vita. Pertanto, i parametri di calandratura devono essere ottimizzati in base al sistema di materiali e alla progettazione della cella.

Le linee pilota spesso richiedono pressione di rotolamento e temperatura regolabili per supportare diversi progetti di ricerca; ecco perché una progettazione scalabile delle apparecchiature è importante quando si costruisce una linea pilota per batterie.

2.5 Taglio e controllo della polvere

Dopo la calandratura, il rotolo di elettrodi di grandi dimensioni viene tagliato in strisce strette. Questo processo deve evitare la formazione di bave e particelle, poiché la polvere metallica può causare cortocircuiti interni. Le macchine da taglio industriali includono sistemi di controllo della tensione, rifilatura dei bordi e unità di aspirazione della polvere per mantenere pulite le superfici degli elettrodi.

3. Assemblaggio cellulare: formazione della struttura meccanica

Una volta preparati gli elettrodi, la fase successiva consiste nell'assemblare la struttura della cella. Il metodo di assemblaggio dipende dal formato della cella, ma i principi ingegneristici sono simili. Il processo deve garantire un allineamento preciso, un ambiente pulito e connessioni elettriche affidabili.

Le macchine impilatrici richiedono un'elevata precisione di posizionamento, mentre le macchine avvolgitrici devono mantenere una tensione stabile per evitare grinze. La saldatura delle linguette è un altro passaggio critico, poiché una saldatura di scarsa qualità aumenta la resistenza interna e la generazione di calore durante il ciclo di lavoro. La produzione industriale utilizza solitamente la saldatura a ultrasuoni o la saldatura laser, a seconda del materiale e dello spessore delle linguette.

Il confezionamento deve essere eseguito in camera bianca per prevenire la contaminazione da polvere. Il riempimento con elettrolita richiede apparecchiature sottovuoto per garantire la completa penetrazione nei pori dell'elettrodo. Infine, la sigillatura deve garantire un'ermeticità a lungo termine per impedire l'ingresso di umidità.

Una corretta progettazione della camera bianca è parte integrante dell'ingegneria di fabbrica e deve essere considerata insieme alla disposizione delle apparecchiature.

4. Formazione, invecchiamento e test

La fase di formazione è il processo di attivazione elettrochimica in cui si forma l'interfaccia elettrolitica solida (SEI) sulla superficie dell'anodo. Questa fase richiede un controllo preciso della corrente e della temperatura. È anche una delle sezioni più costose di una fabbrica di batterie, poiché migliaia di canali devono operare simultaneamente per lunghi periodi.

Le apparecchiature di formazione occupano una vasta area e richiedono una notevole capacità di alimentazione elettrica, aspetto che deve essere considerato in fase di progettazione dello stabilimento. Una stima errata della capacità di formazione è un errore comune nei nuovi progetti di batterie.

5. Importanza dell'integrazione della linea di produzione

Nella produzione industriale di batterie, la stabilità del processo dipende non solo dalle singole macchine, ma anche dall'integrazione dell'intera linea. La velocità di rivestimento deve essere adeguata alla lunghezza di asciugatura, la velocità di taglio alla capacità di assemblaggio e i canali di formazione alla produzione giornaliera. Anche i sistemi ausiliari come aria compressa, acqua refrigerata, vuoto e alimentazione elettrica devono essere progettati in base alla scala di produzione.

Per questo motivo, molte aziende preferiscono collaborare con un fornitore unico di apparecchiature per batterie in grado di offrire un pacchetto completo che comprende progettazione del processo, produzione delle apparecchiature, installazione e collaudo, anziché acquistare macchinari da diversi fornitori.

6. Dalla ricerca di laboratorio alla produzione di massa

La maggior parte dei progetti relativi alle batterie inizia con la ricerca di laboratorio, per poi passare alla produzione su scala pilota e infine alla produzione di massa. La scelta delle apparecchiature dovrebbe tenere conto di questa transizione. Le macchine da laboratorio dovrebbero consentire flessibilità nei parametri, le linee pilota dovrebbero garantire la stabilità di piccoli lotti e le linee di produzione devono concentrarsi sull'automazione e sulla resa. La scelta di apparecchiature scalabili riduce i tempi di sviluppo ed evita investimenti ripetuti.

TOB NUOVA ENERGIA Offre soluzioni complete che comprendono apparecchiature di laboratorio, linee pilota e linee di produzione chiavi in mano, consentendo ai clienti di mantenere parametri di processo costanti e al contempo aumentare la capacità produttiva.
