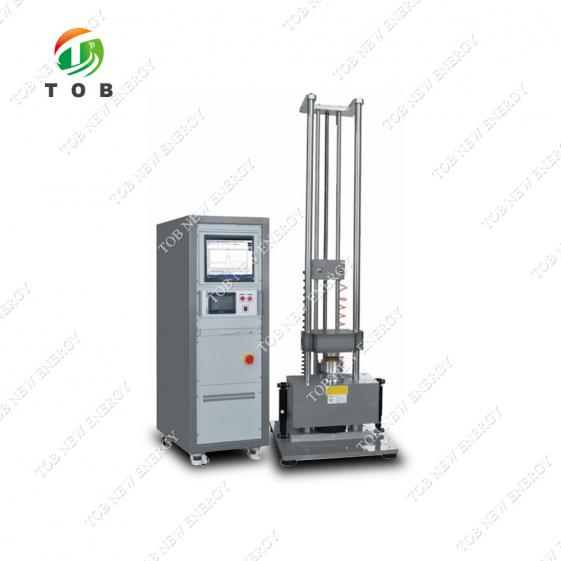

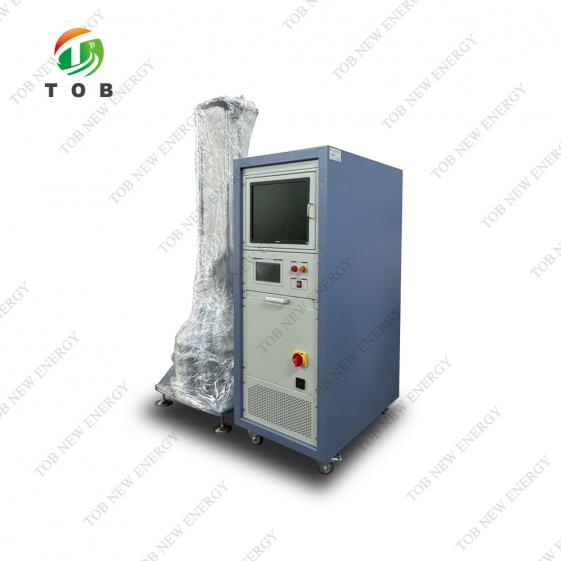

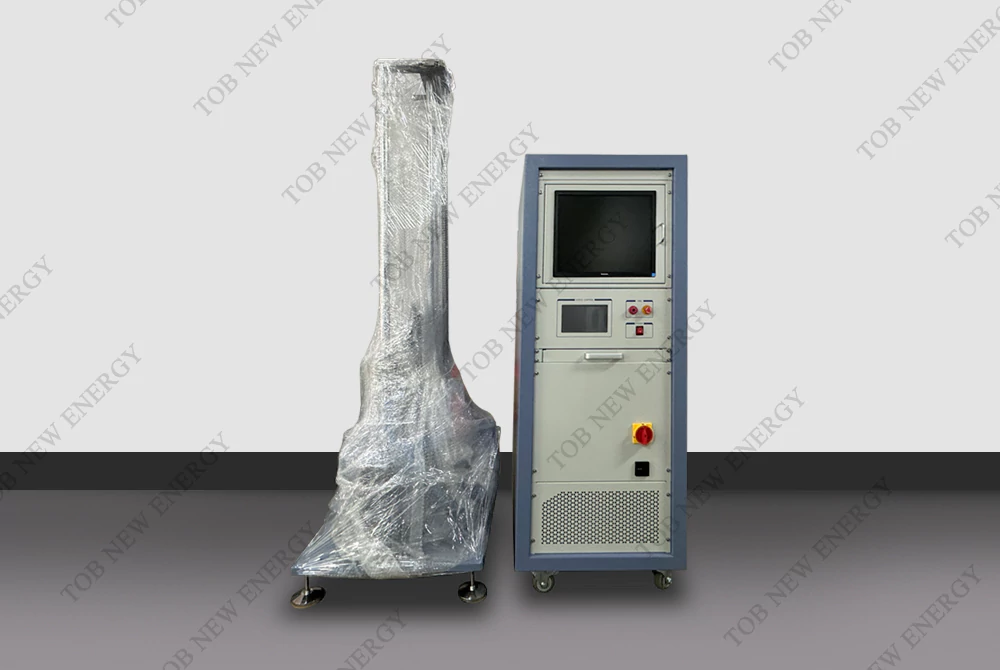

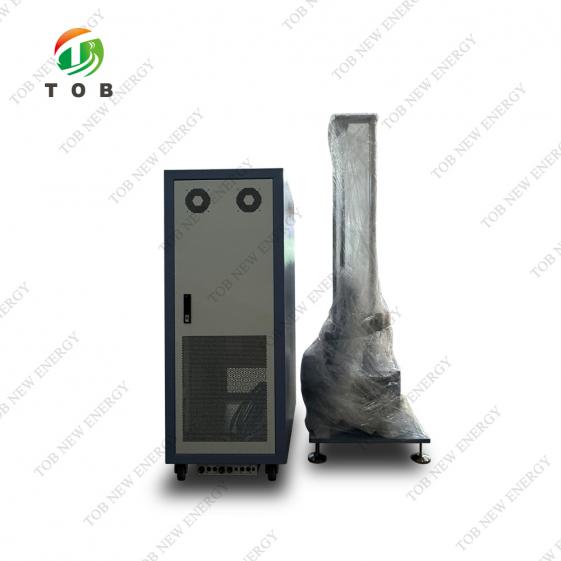

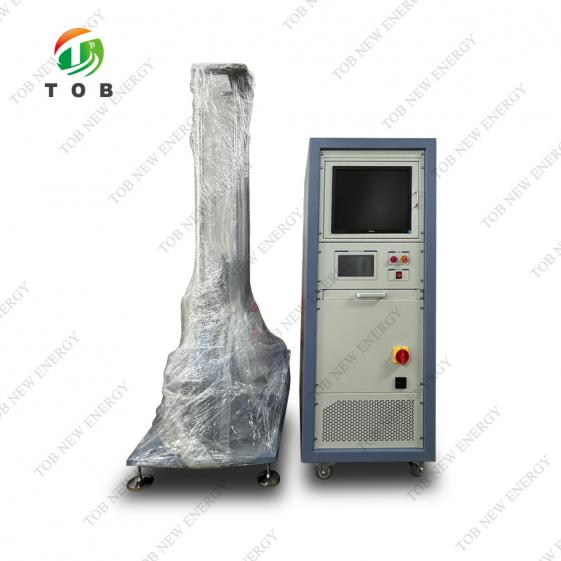

Tester di shock meccanico per batterie

Parametri principali dello shock tester

Piattaforma operativa

250 × 200 millimetri

Carico massimo

10 kg

Accelerazione massima

Da 20 a 1500 g

Durata dell'impulso

0,2~18 ms

Portata d'urto (N):

500～155000

Dimensioni dell'attrezzatura

660 × 700 × 2400 mm (fare riferimento al disegno di progettazione finale)

Peso dell'attrezzatura

820 chili

Potenza richiesta

AC 220V 50Hz, Monofase, 5KVA

Sistema di misurazione e analisi degli urti

Canali di ingresso

2 canali

Frequenza di campionamento

192 kHz

Durata dell'impulso

50-1 ms

Interfaccia di comunicazione

USB2.0

Standard di supporto

ISO,UN38.3,MIL-STD-810,IEC62133,definito dall'utente

Sistema operativo

Microsoft Windows 7/8/10

Ambiente operativo

Temperatura (℃)

0～40℃

Umidità (25℃)

0~90RH％

Affidabilità

Tempo medio tra guasti ≥ 5000 ore;

Utilizzo continuo del generatore di forma d'onda semisinusoidale ≥ 10000 volte,

Standard di prova

JG541-2005

Piattaforma operativa

Piattaforma operativa in lega di alluminio importata ad alta resistenza.

Controllo dell'altezza di sollevamento

L'altezza di sollevamento viene misurata da un modulo encoder fotoelettrico installato sulla base; il modulo encoder fotoelettrico è caratterizzato da elevata precisione, forte capacità anti-interferenza ed elevata affidabilità, garantendo così la ripetibilità degli urti.

Sistema frenante

Il freno ad aria compressa e il freno a frizione potente vengono applicati per impedire la frenata secondaria d'urto, garantendo così una frenata rapida e affidabile per evitare rimbalzi secondari.

Sistema tampone

Il sistema di ammortizzazione è costituito da una base, un ammortizzatore e un pallone di gas. Il sistema di ammortizzazione può ridurre la forza d'urto trasferita dalla piattaforma di lavoro al suolo.

Generatore di forme d'onda

Onda semisinusoidale a piastra: per ottenere diverse larghezze di impulso d'urto (da 1 a 30 ms) Onda trapezoidale: cilindro speciale

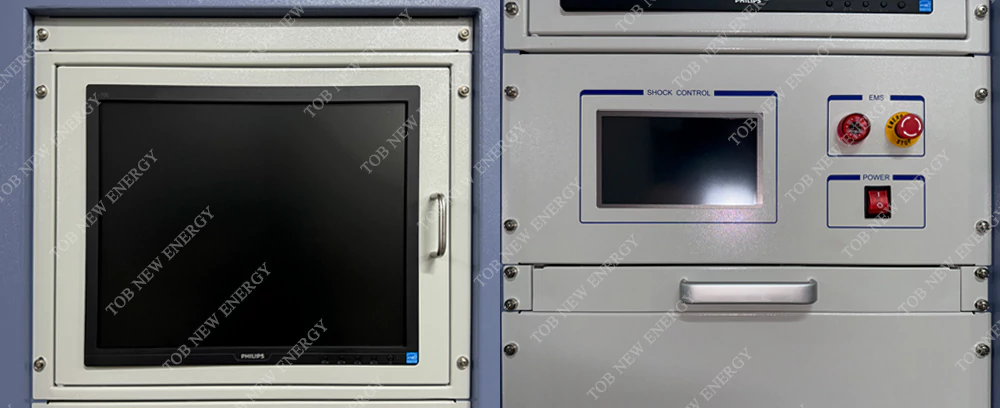

Dispositivo di sicurezza

Interruttore di arresto di emergenza: interrompe il circuito in casi di emergenza scollegando forzatamente i contatti saldati del meccanismo di azionamento.

Sistema di misurazione degli urti

1. Introduzione: il sistema è conforme agli standard MIL-STD-810, GJB-150-18-86 e IEC68-2-27 e offre una capacità di cattura delle onde d'urto precisa e tempestiva. La frequenza di campionamento massima è di 1 MHz, pertanto non è necessario preoccuparsi di omettere eventi d'urto minori.

Funzioni di analisi

Cattura transitoria della forma d'onda d'urto

Con la cattura transitoria è possibile ottenere impulsi singoli o multipli.

Analisi dello spettro di risposta agli urti

L'analisi dello spettro di risposta agli urti consente di valutare i potenziali danni derivanti dagli urti, fornendo così la base per la progettazione della resistenza agli urti dei prodotti.

Altre analisi

L'analisi essenziale nei test d'urto comprende l'analisi della deformazione della forza, la dimostrazione della risposta all'urto e l'analisi dell'urto rotatorio.
