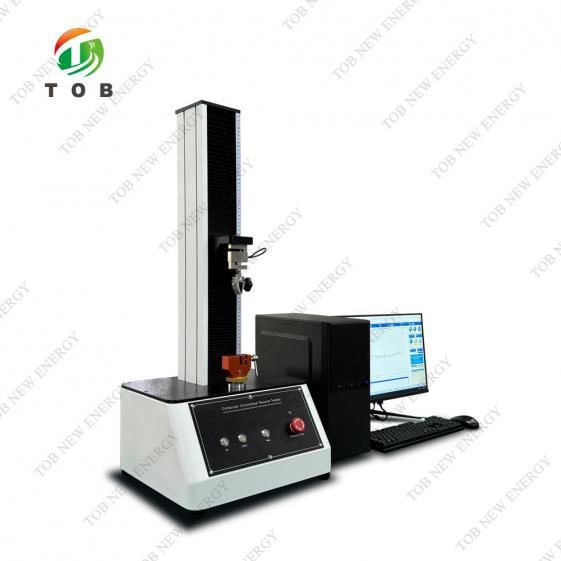

Tester di resistenza al distacco e all'adesione degli elettrodi della batteria

Tester di resistenza al distacco e all'adesione degli elettrodi della batteria

SPECIFICHE

Misura con precisione la forza di adesione critica (forza di distacco) dei rivestimenti degli elettrodi sui collettori di corrente con il nostro tester di forza di distacco e adesione TOB-GM-B01.

Essenziale per la ricerca e sviluppo e il controllo qualità delle batterie agli ioni di litio, questo strumento valuta l'integrità del legame meccanico tra lo strato di materiale attivo (rivestimento del catodo o dell'anodo) e il relativo substrato metallico (Al o Cu). Una misurazione affidabile della resistenza al distacco influisce direttamente sulle prestazioni e sulla longevità della batteria, garantendo che gli elettrodi resistano alle sollecitazioni di produzione (calandratura, taglio, manipolazione) e prevenendo la delaminazione durante il ciclo. Ottimizza la formulazione degli elettrodi, i processi di rivestimento e la selezione del legante utilizzando dati quantificabili sull'adesione per migliorare la durata, la sicurezza e la densità energetica della batteria.

Introduzione al prodotto:

• Il tester di resistenza alla pelatura è controllato da un computer, utilizzato professionalmente nei test di resistenza alla trazione/allungamento a rottura/resistenza alla perforazione del diaframma della batteria, ecc. Il principio del test consiste nell'installare il campione su un dispositivo fisso, allungare o perforare il campione a una velocità specificata e valutare la resistenza alla trazione e alla perforazione del prodotto di iniezione attraverso il valore di forza misurato.
• La macchina adotta un sensore di forza ad alta precisione, tramite tecnologia di misurazione e controllo del microcomputer, trasmissione a vite a sfere di precisione, azionamento del motore efficiente e silenzioso, con test semplice, valore di forza accurato, velocità costante, aspetto gradevole, funzionamento fluido e silenzioso e molti altri vantaggi.

Standard di riferimento

• GB/T 36363-2018 Separatore di poliolefine per batterie agli ioni di litio

Elementi misurabili:

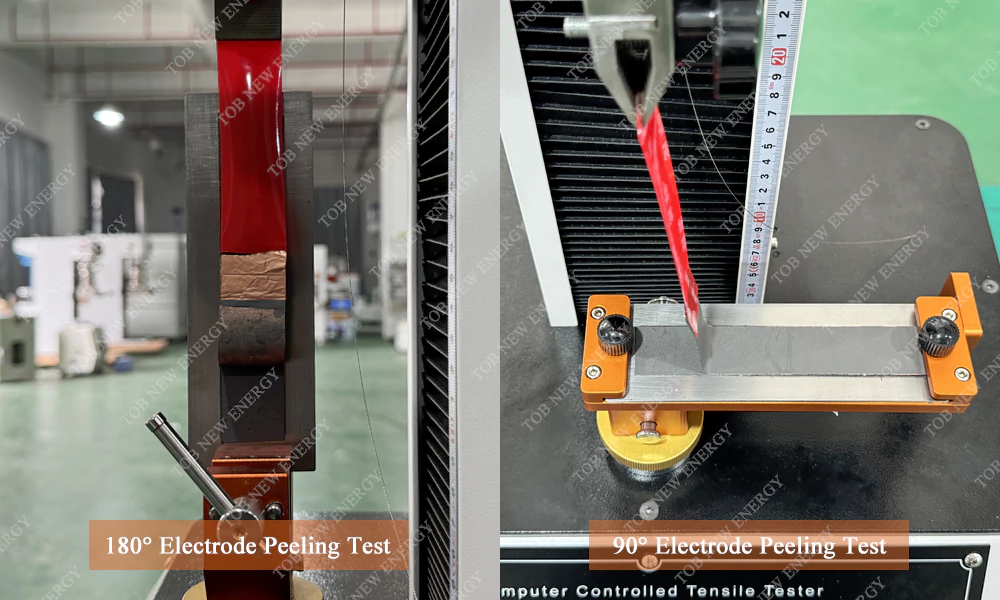

• Test di resistenza alla pelatura e di adesione degli elettrodi della batteria
• Resistenza alla trazione/allungamento a rottura del separatore della batteria.
• Forza di perforazione/resistenza alla perforazione.

Parametro principale:

• Capacità: 200N (opzionale 10, 20, 50, 100, 200, 500N)
• Risoluzione: 0,001N (1/500.000)
• Precisione: ≤±0,5% (grado 0,5) Corsa di prova: 400 mm
• Larghezza dell'apparecchio: 25 mm
• Display: cinese e inglese, schermo del computer
• Velocità di prova: 0,01 ~ 500,00 mm/min può essere impostata arbitrariamente
• Visualizzazione dello spostamento: 0,001 mm
• Precisione della velocità: ±1% potenza: 200W
• Dimensioni: 400×450×990mm Peso: 35KG
• Fonte di alimentazione: AC220V, 50HZ, 1A

Configurazione standard:

• Macchina principale: 1

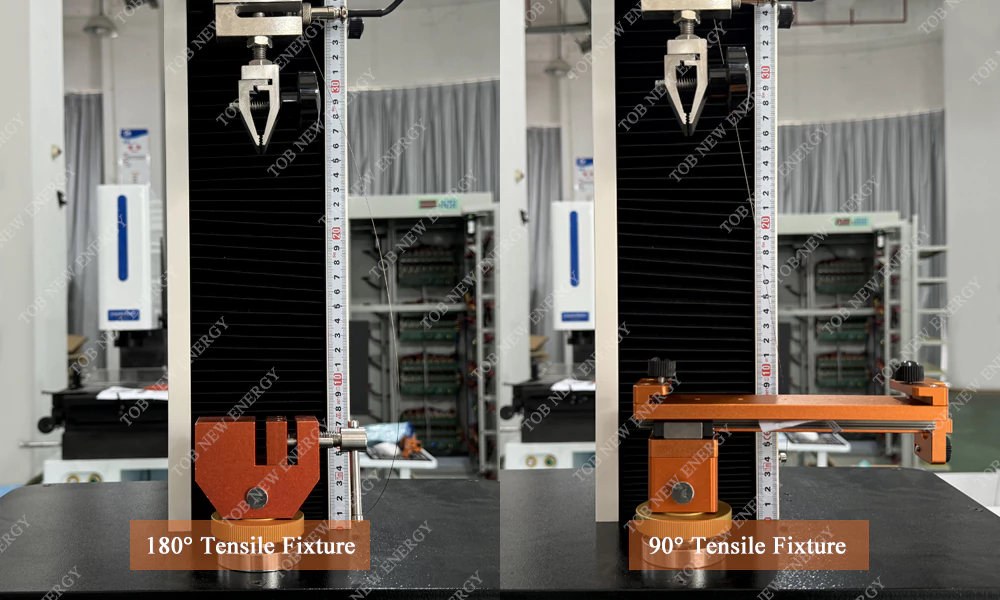

• Dispositivo di prova: 1 set di dispositivi di foratura, 1 set di dispositivi di allungamento.

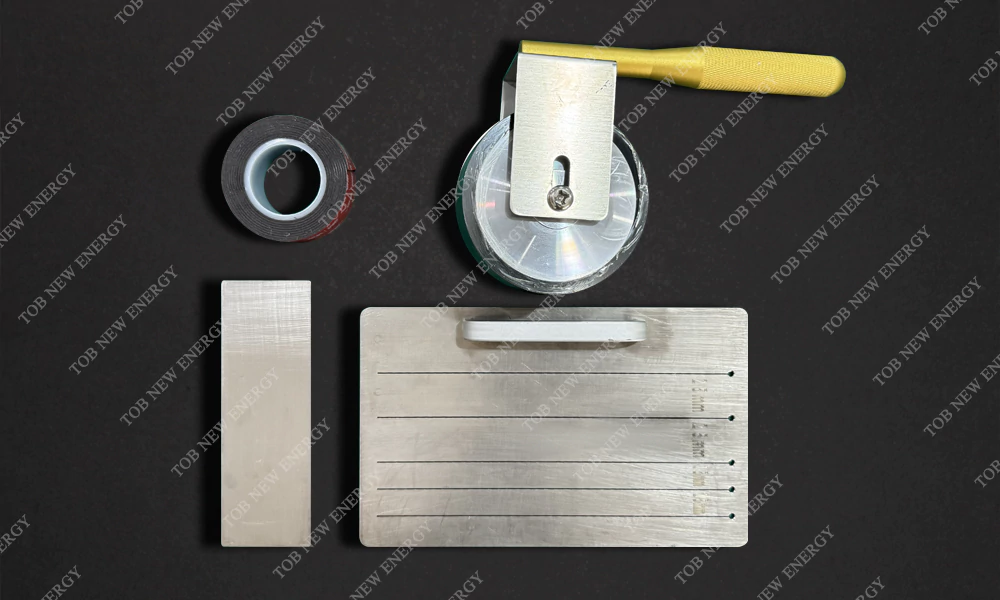

• Piastra di campionamento da 15 mm/25 mm: 1 calibrazione
• Peso: 1 pz.
• Computer desktop: 1 set
• Linea di alimentazione: 1 (220V 10A)
• Istruzioni per l'uso: 1 copia
• Software di prova: 1
• Linea dati: 1 pz.

Caratteristiche del prodotto:

• Utilizzando la piattaforma di lavoro Windows, l'impostazione dei parametri avviene tramite l'elaborazione tramite finestra di dialogo, operazione semplice.
• Display LCD per computer, valore di forza in tempo reale, valore di picco, velocità, tempi di prova, visualizzazione multigrafica della curva di forza. Design intuitivo, facile da usare.
• Funzionamento in modalità computer completa.
• Memorizzazione degli strumenti: risultati dei test illimitati, è possibile eliminare qualsiasi gruppo o gruppi.
• Stampa: collegare il computer all'uscita della normale stampante per fogli A4.
• Unità di potenza: N, kN, kgf, gf, lbf opzionale. Unità di spostamento: mm, cm, in opzionale
• Unità di misura della forza: Pa, kPa, Mpa, kgf/cm2, lbf/in2 Facoltativo.
• Misure di protezione: protezione da sovracorsa, protezione da sovravalore di forza, protezione da sovratempo, protezione da limite esterno e altri metodi di protezione.
• Elevata sensibilità, determinazione istantanea della rottura e spegnimento automatico
• Display completamente in cinese o inglese, adatto per uso nazionale ed estero!
• Test, salita, discesa, velocità di ritorno, impostazione di input arbitraria, controllo accurato.
• Ritorno rapido automatico al termine del test, evitando lunghi tempi di attesa e velocizzando l'efficienza del test.
• Risultati del test: il test viene registrato e salvato automaticamente senza memorizzazione manuale.
• È possibile selezionare più elementi di prova e più unità per soddisfare una varietà di standard di prova.
• Elevata precisione: utilizzando un sensore di tipo S ad alta precisione, la precisione massima può raggiungere lo 0,25%.
• Modalità di calibrazione speciale integrata, utile per consentire agli istituti di calibrazione di terze parti di calibrare lo strumento.

Vantaggi hardware del prodotto:

• Vite a sfere ad alta precisione Taiwan TBI, efficiente, durevole, elevata rettilineità. Motore ad alte prestazioni, bassa rumorosità, basse vibrazioni, lunga durata.
• Sensore in lega di acciaio di tipo S di alta qualità, elevata precisione, forte resistenza alle forze esterne, capacità anti-sovraccarico.
• La scatola esterna della macchina adotta una piastra in acciaio A3 + copertura in profilo di alluminio, polvere elettrostatica e rivestimento in plastica, bello e generoso.

Requisiti di configurazione del computer:

• WINDOWS XP, WINDOWS 7 a 32 bit o 64 bit.
• Disco rigido ≧240G, memoria ≧4G
• Con interfaccia RS232

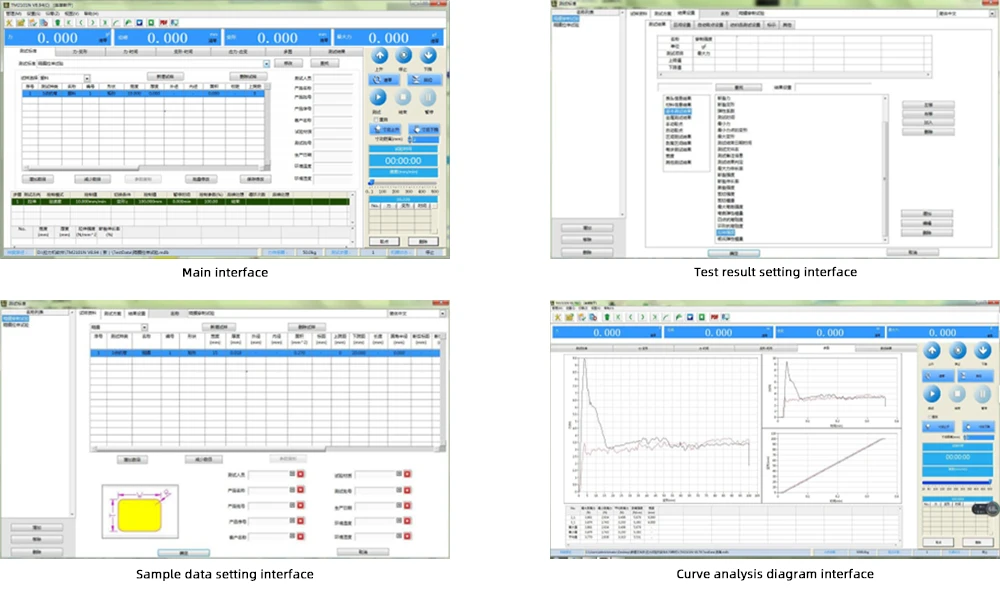

Descrizione del software di prova: è possibile sostituire l'inglese e il cinese

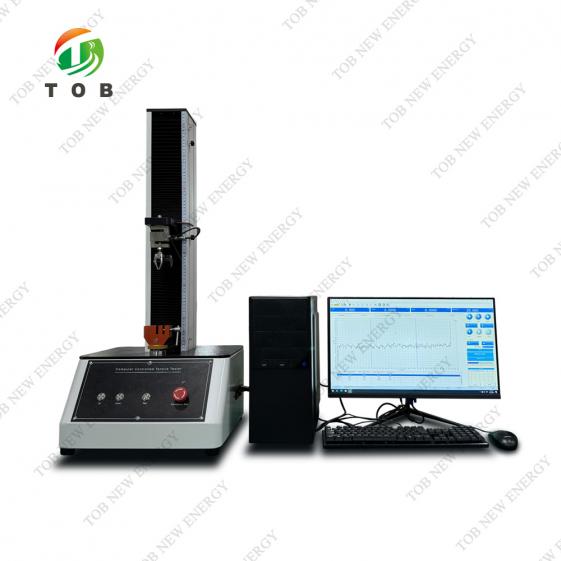

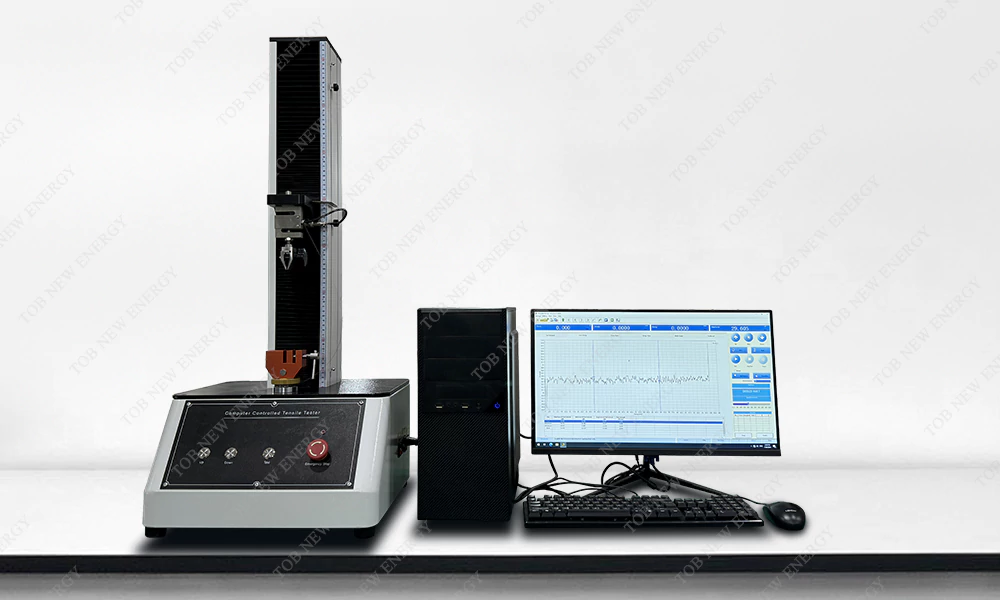

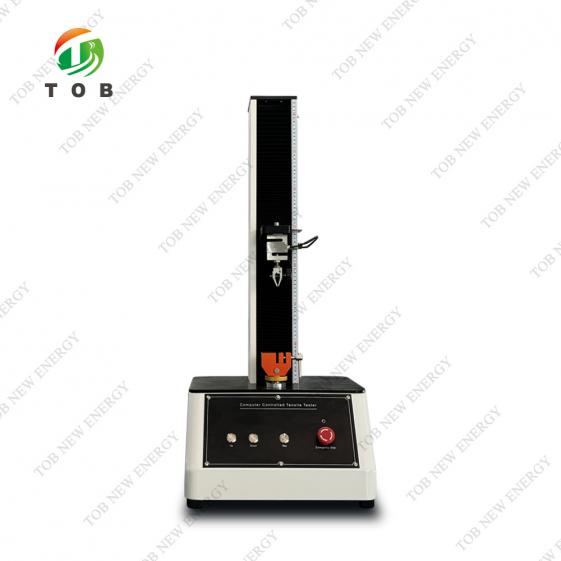

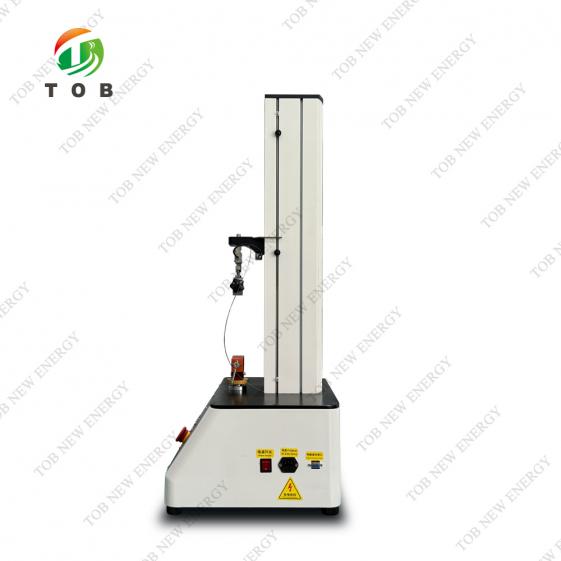

ESPOSIZIONE DEL PRODOTTO
