Saldatrice a punti automatica con testa rotante per pacchi batteria

Saldatrice a punti automatica con testa rotante per pacchi batteria | Saldatura nichel 0,1–0,3 mm

Panoramica del prodotto

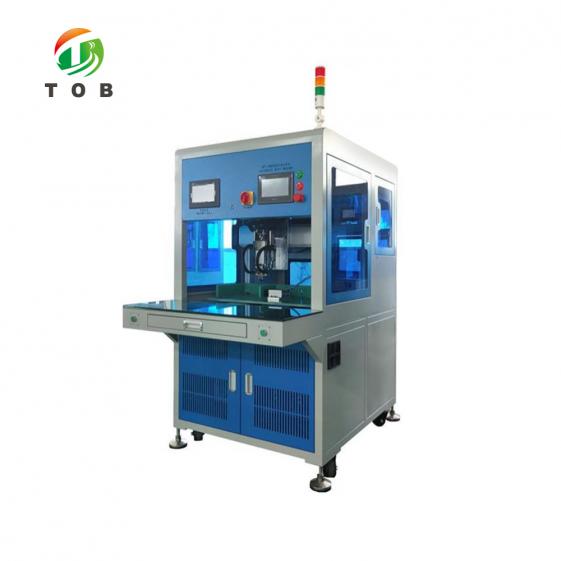

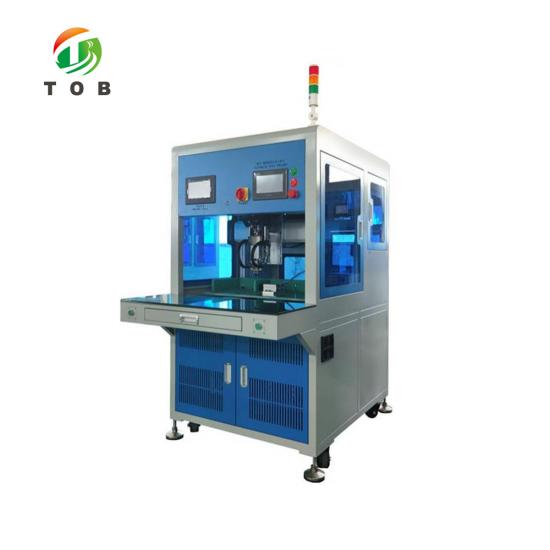

La saldatrice a punti automatica monofacciale TOB-960XZ è un sistema di assemblaggio di pacchi batteria ad alta efficienza progettato per applicazioni di saldatura di celle cilindriche. La macchina integra saldatura automatica, controllo del movimento servoassistito multiasse e una testa di saldatura rotante, consentendo una saldatura precisa e uniforme delle linguette di nichel in diverse configurazioni di batteria.

Questo sistema è specificamente progettato per gestire nastri di nichel puro con spessore compreso tra 0,1 mm e 0,3 mm, garantendo un'elevata qualità di saldatura e prestazioni elettriche stabili. Grazie al sistema di controllo programmabile e alla capacità di saldatura ad alta velocità, la macchina è adatta sia alla produzione di piccoli lotti che alla produzione su larga scala di pacchi batteria.

Vantaggi principali

Sistema di saldatura automatico

● La macchina opera con un processo di saldatura completamente automatizzato, migliorando significativamente l'efficienza produttiva e riducendo la dipendenza dall'operatore. I parametri di saldatura possono essere controllati e memorizzati con precisione per una produzione ripetibile.

Progettazione della testa di saldatura rotante

● La testa di saldatura rotante integrata consente la regolazione dell'angolo entro ±45°, offrendo posizioni di saldatura flessibili per strutture di pacchi batteria complesse e migliorando l'accessibilità nelle configurazioni multifilari.

Capacità di saldatura di nichel puro (0,1–0,3 mm)

Ottimizzato per la produzione di batterie, il sistema supporta:
● Saldatura diretta di una striscia di nichel puro da 0,1–0,2 mm
● Striscia di nichel da 0,21–0,3 mm (è necessaria una scanalatura o una sporgenza)
● Saldatura di leghe rame-nichel con design a fessura strutturata
● Ciò garantisce la compatibilità con un'ampia gamma di modelli di pacchi batteria.

Specifiche tecniche ons

Elenco dei componenti principali

Scenari applicativi

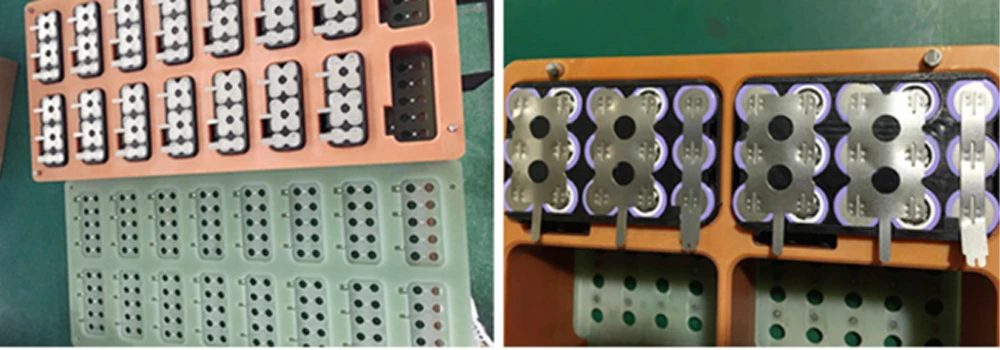

L'apparecchiatura è adatta alla saldatura di pacchi batteria al litio cilindrici, tra cui:

● Batterie per utensili elettrici
● Pacchi batteria per monopattini elettrici
● sistemi di batterie per l'accumulo di energia
● moduli batteria per veicoli elettrici
● Pacchi batteria per monopattini elettrici

Compatibile con diversi formati di celle cilindriche: 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700

Sistema di saldatura e funzioni di controllo

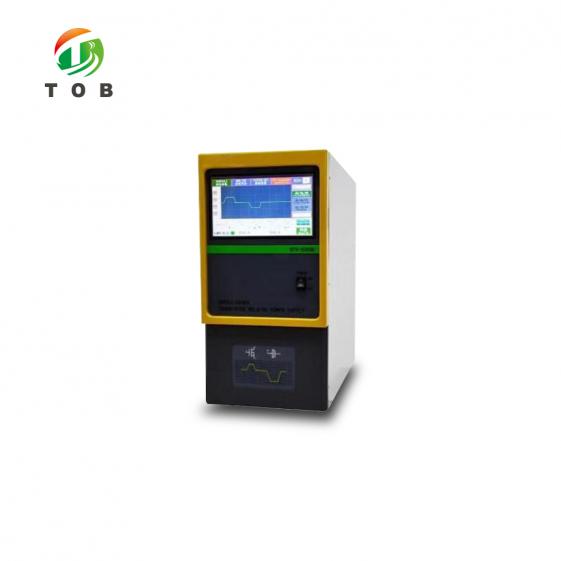

● Alimentatore per saldatura a transistor ad alta velocità (tempo di saldatura 2–10 ms)
● Basso apporto di calore per evitare danni alla batteria.
● Monitoraggio della saldatura in tempo reale (rilevamento di carenza di corrente o di scintille)
● Allarme automatico e arresto della macchina in caso di saldatura anomala
● Impostazione indipendente della corrente per i terminali positivo e negativo.
● Segnale di completamento della saldatura per ottimizzare il tempo di ciclo
● Metodi di programmazione flessibili
● Metodo di input della matrice
● Metodo di input array
● Importazione dati tramite USB (importazione/esportazione di percorsi di saldatura basati su CAD tra diverse macchine)

Interfaccia uomo-macchina

Il sistema è dotato di un touchscreen a colori da 7 pollici, che supporta interfacce sia in cinese che in inglese. Consente di:

● Impostazione dei parametri di saldatura
● Archiviazione dei programmi (0–199 gruppi)
● Cambio rapido della modalità
● Diagnosi dei guasti e visualizzazione degli allarmi

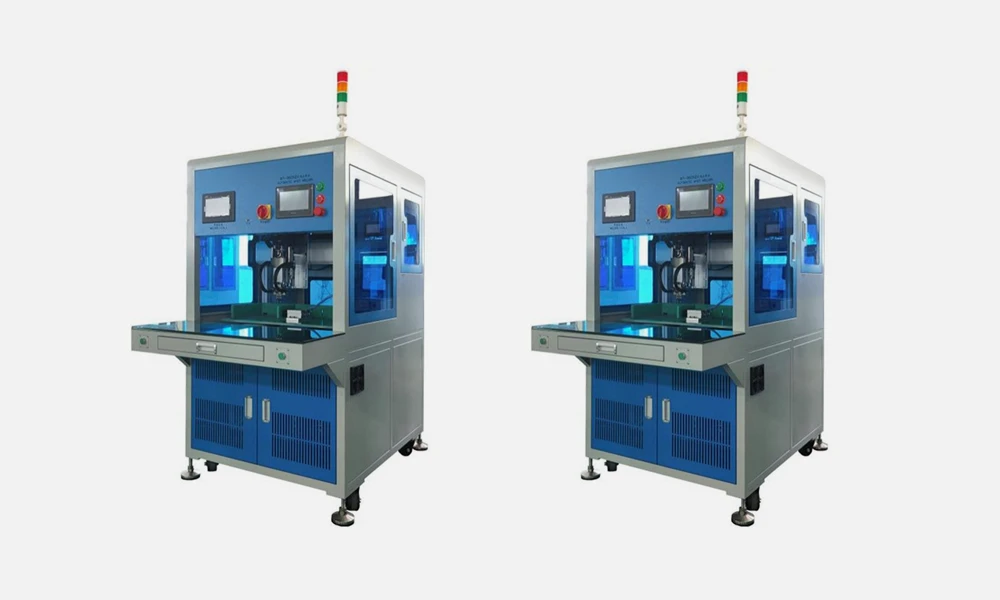

ESPOSIZIONE DEL PRODOTTO
