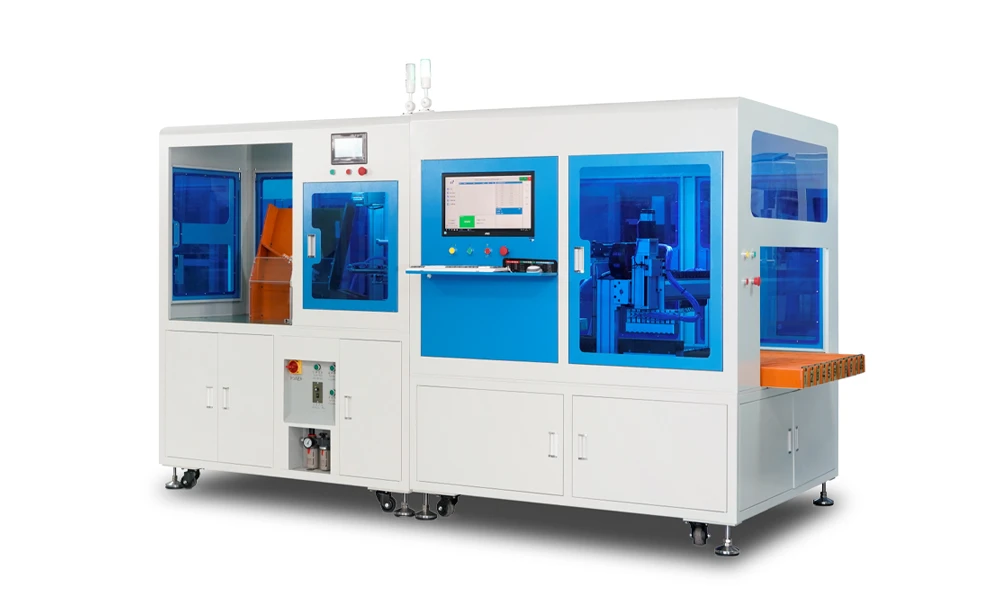

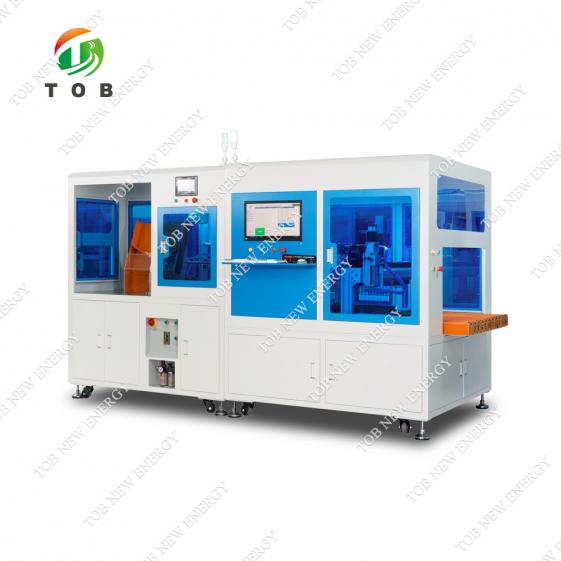

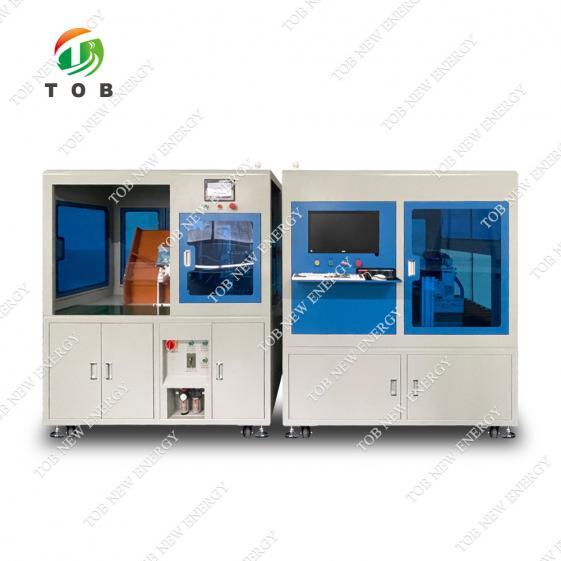

Macchina automatica cilindrica per la selezione cellulare con incollaggio dell'anello isolante, test e scansione del codice a barre.

Macchina automatica per la selezione di cellule cilindriche con funzione di incollaggio dell'anello isolante, test e scansione del codice a barre.

Introduzione

La macchina automatica di selezione cilindrica per celle TOB-4518B integra l'applicazione di anelli isolanti, test di tensione e resistenza interna ad alta precisione, scansione di codici a barre e selezione multicanale. Progettata per celle 18650, 21700, 26650 e 32700, consente una selezione efficiente, il controllo della consistenza e la tracciabilità dei dati MES nelle linee di produzione di batterie agli ioni di litio.

Nella produzione di batterie cilindriche, la coerenza della resistenza interna e della tensione determina direttamente la strategia di raggruppamento, le prestazioni di bilanciamento del pacco e la stabilità del ciclo a lungo termine. Allo stesso tempo, una corretta applicazione dell'anello isolante è essenziale per garantire l'isolamento elettrico e la sicurezza durante l'assemblaggio del modulo batteria.

Questo sistema integra questi processi critici in un'unica piattaforma, consentendo un'elaborazione ad alta velocità, una classificazione stabile e la completa tracciabilità dei dati sia per gli ambienti di produzione pilota che per quelli di massa.

Funzione

Il TOB-4518B è progettato per eseguire automaticamente l'applicazione dell'anello isolante, il test di tensione e resistenza interna, la scansione del codice a barre e lo smistamento multilivello delle celle cilindriche tramite un flusso di lavoro controllato da PLC.

Le celle vengono caricate manualmente nella tramoggia e trasportate tramite un sistema di nastri trasportatori. La macchina applica automaticamente gli anelli isolanti, esegue misurazioni di tensione e resistenza interna ad alta precisione, scansiona i codici a barre delle celle e le classifica in canali di valutazione predefiniti in base a soglie definite dal software.

Il sistema supporta fino a 10 livelli di classificazione (scomparti OK) più 1 canale NG (per i modelli 1821 e 2632), consentendo un raggruppamento preciso delle celle per l'assemblaggio successivo del pacco batterie.

In termini di capacità produttiva, l'attrezzatura può Elabora circa 4000-4500 celle all'ora per i formati 18650 e 21700. , E 3000-3500 celle all'ora per i formati 26650 e 32700 garantendo la compatibilità sia con i requisiti di produzione su scala pilota che su larga scala.

Il sistema di test ad alta velocità integrato fornisce Precisione della tensione fino a 0,00001 V e precisione della resistenza interna di 0,01 mΩ garantendo una classificazione affidabile e un'eccellente ripetibilità.

Tutti i dati di prova vengono registrati automaticamente, memorizzati nel PC industriale e possono essere caricati sui sistemi MES, consentendo la completa tracciabilità e l'ottimizzazione del processo.

Principio di funzionamento e flusso del processo

Il sistema funziona tramite un controllo coordinato tra un PLC, una scheda di controllo del movimento e un PC industriale. Il movimento meccanico viene eseguito dal sistema di controllo, mentre il PC gestisce l'acquisizione dei dati e la logica di classificazione.

Diagramma di flusso del processo:

Caricamento manuale → Trasporto su nastro trasportatore → Applicazione automatica dell'anello isolante → Test di tensione e resistenza interna → Scansione del codice a barre → Smistamento in canali designati → Registrazione e memorizzazione dei dati

L'anello isolante viene applicato tramite un motore a frequenza variabile da 400 W con un meccanismo di ammortizzazione per prevenire impatti meccanici sulle celle. La doppia movimentazione robotizzata garantisce un trasferimento stabile durante l'intero processo.

La selezione viene eseguita utilizzando moduli di posizionamento servoassistiti, garantendo un posizionamento preciso e un'elevata ripetibilità anche ad alti volumi di produzione.

Struttura e progettazione delle apparecchiature

La macchina presenta una struttura compatta e razionale con un ingombro ridotto, adatta all'integrazione nelle linee di produzione esistenti.

Il telaio è realizzato con lamiere di acciaio laminato a freddo di alta qualità, combinate con una struttura in profilati di alluminio, garantendo rigidità meccanica e stabilità a lungo termine.

Il sistema è dotato di ruote universali per facilitare lo spostamento e la regolazione della configurazione. È incluso un sistema di allarme completo, con avvisi sonori e luminosi, arresto automatico al termine della selezione, allarme di materiale pieno, allarme di guasto e funzioni di azzeramento.

L'architettura di controllo adotta una scheda di controllo del movimento integrata con un PC industriale. Il controllore di movimento gestisce l'alimentazione, il trasporto e lo smistamento, mentre il PC si occupa dell'acquisizione dei dati di test e della logica di classificazione. Questa separazione migliora l'efficienza e semplifica le operazioni.

Specifiche tecniche

Ambiente operativo

Integrazione nella linea di produzione delle batterie

Il TOB-4518B viene in genere installato dopo i processi di formazione e invecchiamento e funge da nodo chiave per la classificazione delle celle prima dell'assemblaggio del modulo.

Le apparecchiature a monte includono armadi di formazione e sistemi di invecchiamento, mentre i processi a valle comprendono il raggruppamento delle celle, la saldatura e l'assemblaggio dei pacchi batteria.

Garantendo che le celle vengano selezionate in base a precisi criteri di tensione e resistenza interna, il sistema migliora significativamente l'uniformità del pacco, riduce il rischio di squilibrio e ottimizza le prestazioni complessive della batteria.

Il TOB-4518B integra in un unico sistema l'applicazione di anelli isolanti, test di alta precisione, tracciabilità tramite codice a barre e smistamento multilivello.
Grazie a un massimo di 10 livelli di classificazione, un'elevata precisione di test e una produttività fino a 4500 celle all'ora, offre una soluzione affidabile e scalabile per la produzione di batterie agli ioni di litio cilindriche, supportando sia la produzione pilota che le applicazioni industriali ad alto volume.

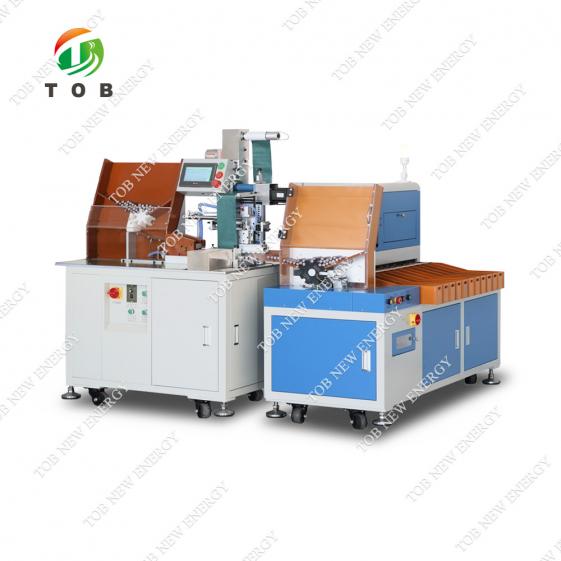

Modello: TOB-4518B Sistema automatico di smistamento di celle cilindriche, applicazione di anelli isolanti, test e scansione di codici a barre.	Alternativa semplice: Macchina per l'incollaggio di anelli isolanti: TOB-450-1821 , Macchina per la selezione cellulare cilindrica: TOB-1810B
