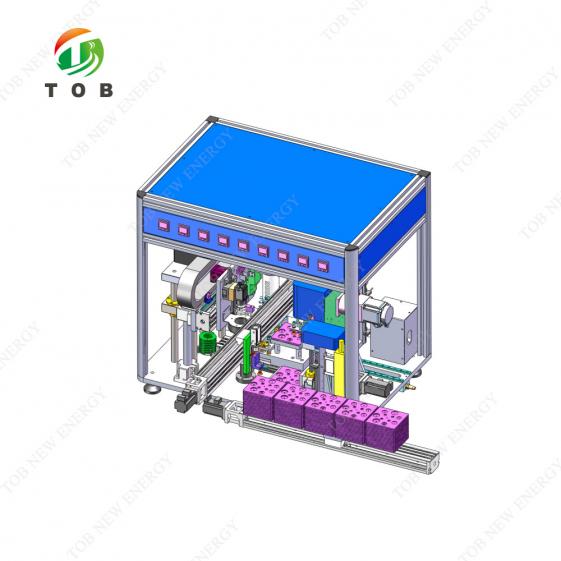

Macchina tutto in uno per l'assemblaggio automatico di celle a bottone

Assemblaggio automatico di celle a bottone Tutto in uno Macchina per celle a bottone della serie 20 e 24

SPECIFICHE

Il TOB-ASCC-20 automatico La macchina all-in-one per l'assemblaggio di celle a bottone è adatta per l'intero processo di assemblaggio di celle a bottone. Integra tutte le funzioni del processo di assemblaggio delle celle a bottone, compreso il caricamento manuale del vassoio di preparazione e l'area di assemblaggio automatica caricamento, riempimento dell'elettrolita e sigillatura della custodia delle batterie a bottone. È dotato di funzione di ispezione visiva CCD per registrare il foglio dell'elettrodo allineamento e qualità del rivestimento di ciascuna cella.

Questo gruppo automatico di celle a bottone la macchina ha un alto livello di automazione. Realizza la commutazione automatica del vassoio del materiale. L'attrezzatura è piccola e può essere riposta in un vano portaoggetti operazione. Basta modificare le specifiche del vassoio del materiale per adattarsi a diverse tipologie di confezioni di pile a bottone.

Parametri tecnici

Caratteristiche:

1. Attrezzato con servoazionamento del modulo, funzionamento stabile.

2. L'assemblea la sequenza può essere impostata in modo flessibile in base al processo.

3. Con visivo funzione di ispezione, registrare l'allineamento degli elettrodi e la qualità del rivestimento di ciascuno cella.

4. In tempo reale visualizzazione della schermata di ispezione e registrazione dei dati.

5. Attrezzato con pompa di riempimento ad alta precisione.

6. Il vassoio il design del trasferimento a morsetto consente la commutazione rapida di batterie diverse specifiche.

7. Il ripieno la porta è collegata a un tubo resistente agli agenti chimici.

8. Può essere utilizzato in un vano portaoggetti o in una stanza asciutta.

9. Squisito aspetto e prestazioni stabili.

10. Tocco PLC funzionamento dello schermo, parametri flessibili, elevata automazione.

Processo di lavoro descrizione:

1. Inserito manualmente i materiali in più vassoi (un vassoio corrisponde a una cella) e posizionarli i vassoi della macchina.

2. Imposta pertinente parametri (numero di celle, volume di riempimento, velocità di funzionamento, ecc.).

3. Avviare il operazione, l'attrezzatura afferra a sua volta i materiali e li posiziona sul stampo, quindi sigilla la custodia della batteria a bottone dopo il riempimento dell'elettrolita.

4. Dopo il il confezionamento è completato, la cella viene posizionata sul vassoio corrispondente, reimpostare il vassoio e il robot cambia automaticamente vassoio.

5. Pacchetto di nuovo fino al completamento.

VISUALIZZAZIONE PRODOTTO

Ottieni più macchine per l'assemblaggio di celle a bottone per la ricerca e lo sviluppo delle batterie
