Macchina avvolgitrice automatica per celle prismatiche

Macchina avvolgitrice automatica per celle prismatiche

SPECIFICHE

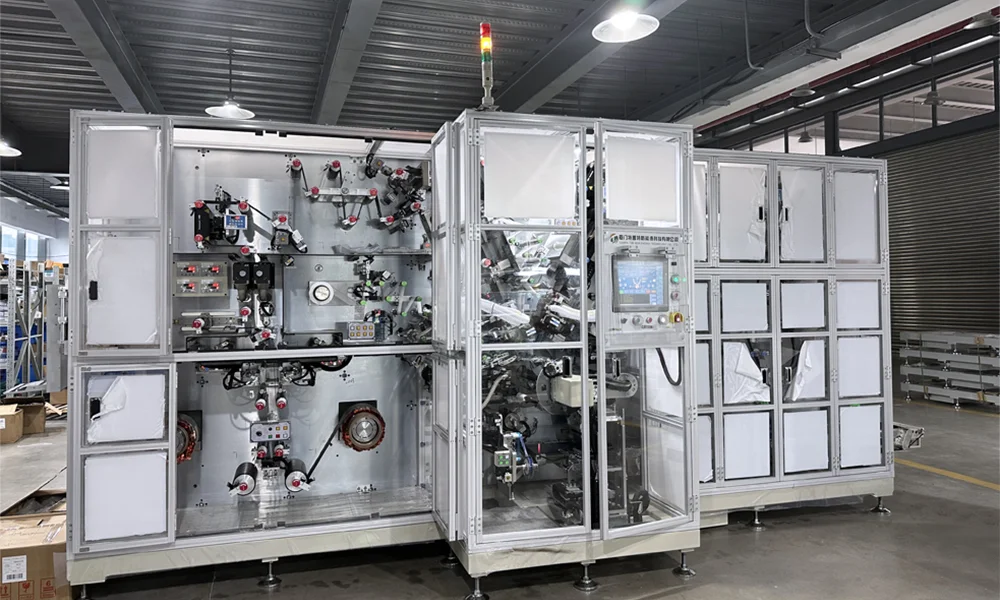

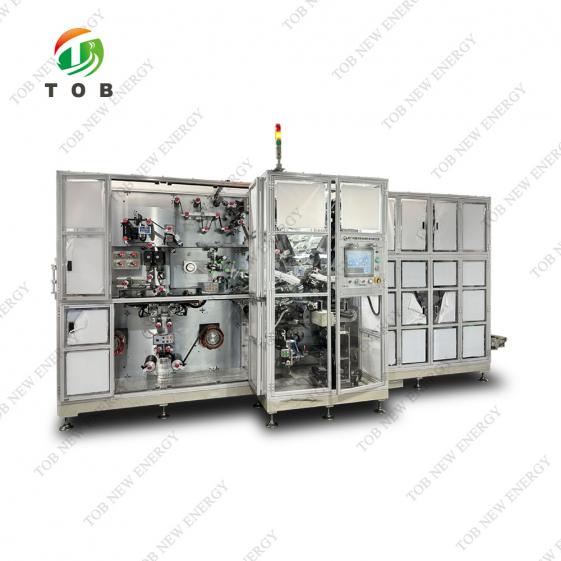

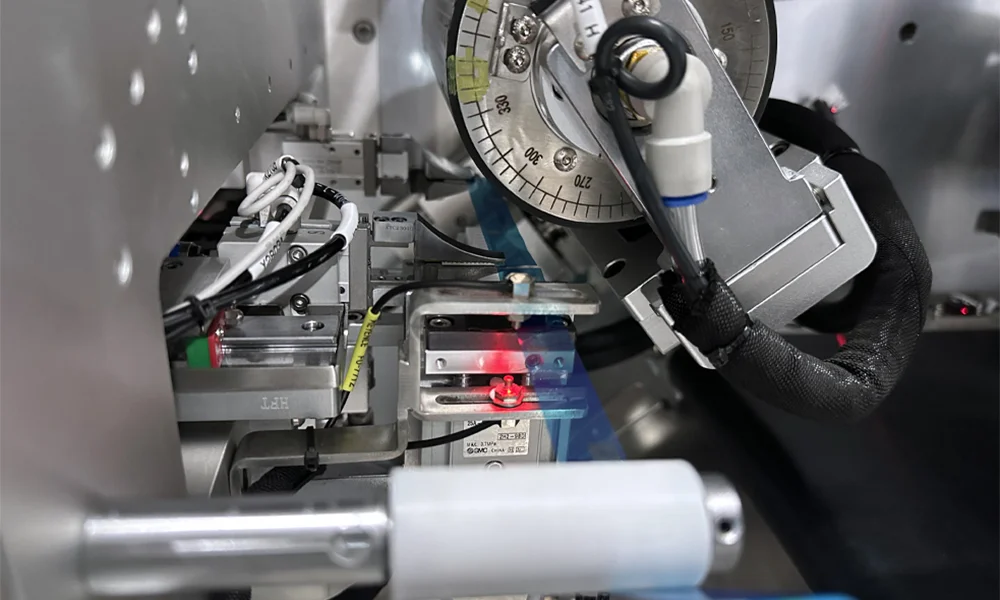

Questa macchina avvolgitrice automatica per celle prismatiche TOB-HEV220A viene utilizzata nel processo di avvolgimento delle celle prismatiche ed è un'apparecchiatura a funzionamento completamente automatico.

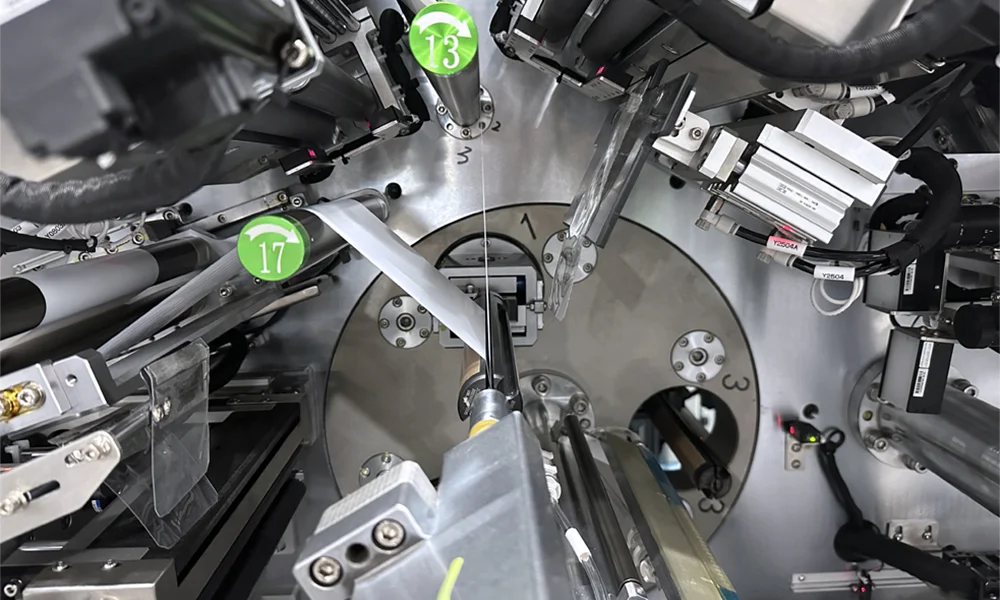

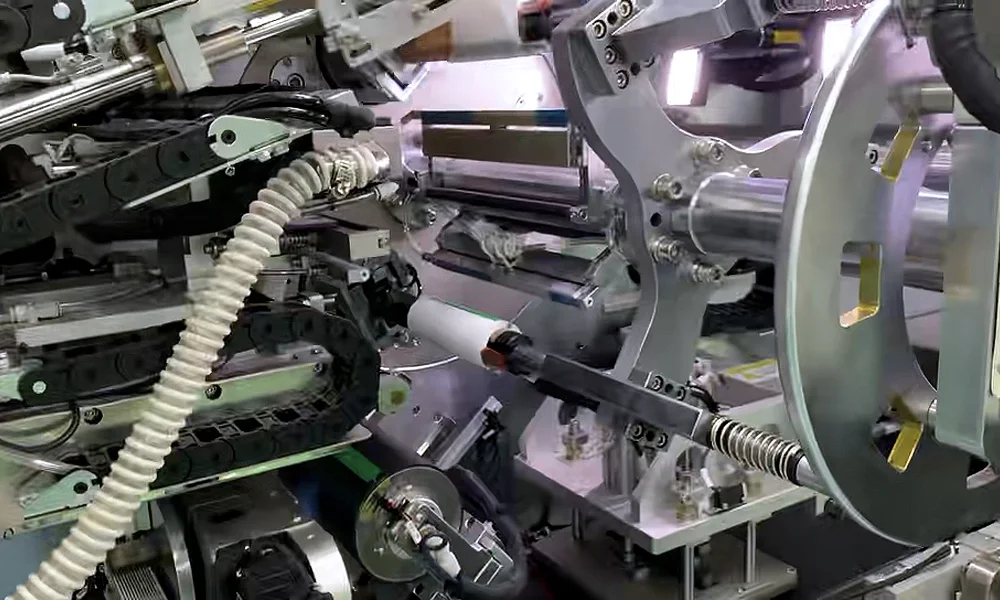

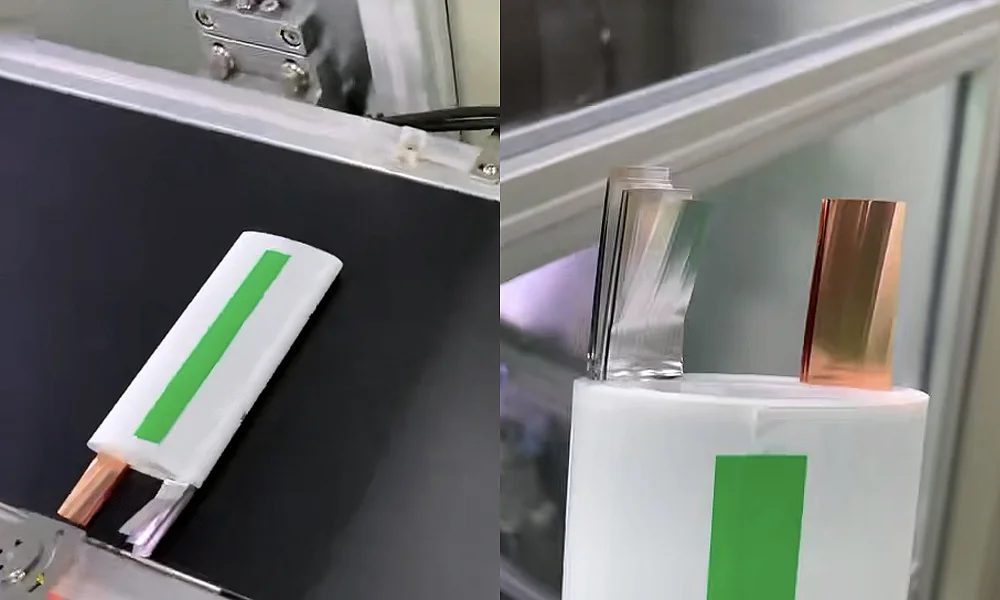

L'apparecchiatura adotta la struttura di aghi di avvolgimento multipli e di un ago a lato singolo. L'elettrodo anodico e catodico e il separatore vengono svolti automaticamente, l'elettrodo viene sostituito automaticamente, la correzione è automatica e la tensione viene rilevata e controllata automaticamente. L'elettrodo viene introdotto nella parte di avvolgimento tramite il meccanismo di azionamento del rullo di presa o il meccanismo di alimentazione a pinza e avvolto automaticamente insieme al separatore in base ai requisiti di processo specificati. Al termine dell'avvolgimento, la posizione di lavoro viene modificata automaticamente, il separatore viene tagliato e il nastro di terminazione viene incollato. Dopo lo scarico automatico della cella nuda finita, questa viene trasferita automaticamente sul disco del vassoio dopo la pre-pressatura, il rilevamento dell'altezza e la scansione del codice, e quindi trasferita alla cinghia esterna tramite il manipolatore di scarico. Scansione e associazione automatiche dei risultati dell'ispezione CCD Overhang, delle informazioni sull'operatore, delle informazioni sui materiali e di altri dati, con salvataggio sul PC industriale locale.

Dimensioni complessive dell'attrezzatura

• Dimensioni complessive dell'attrezzatura (L×W×H/mm): 5800X2750X2850 (lo scaricatore non è incluso e le dimensioni specifiche dipendono dalla progettazione dell'attrezzatura).
• Dimensioni complessive della macchina tranciatrice (L×W×H/mm): ≤1400mm×1600mm×1700mm.
• Colore dell'aspetto: grigio caldo internazionale 1C.

• Capacità dell'apparecchiatura: ≥9PPM/JR, lunghezza dell'elettrodo 4500mm/JR, velocità della linea target ≥3000mm/s (la capacità è regolata in base alla batteria e la velocità della linea è influenzata dai materiali in entrata)

• Tasso di eccellenza del prodotto dell'attrezzatura: ≥99,5% (solo prodotti difettosi causati dall'attrezzatura).

• Tasso di guasto dell'apparecchiatura DT: ≤2,0% (guasti causati solo dall'apparecchiatura).

• Portata dell'attrezzatura: ≤850 kg/m2.

Modulo di equipaggiamento e requisiti funzionali

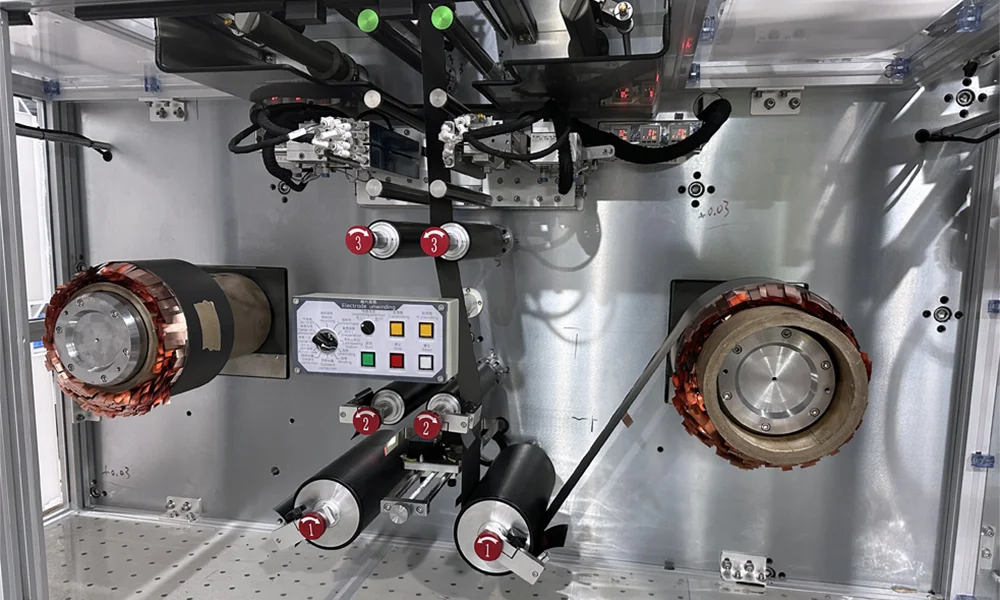

Albero sospeso, meccanismo di svolgimento automatico e cambio automatico del rotolo

• Funzione: per realizzare le funzioni di fissaggio del materiale in rotolo, svolgimento automatico e cambio automatico del rotolo. L'infilaggio del materiale per la preparazione dell'elettrodo deve evitare che le mani passino attraverso la taglierina per il cambio automatico del rotolo.
• Configurazione del meccanismo: 2 set di alberi sospesi per elettrodi anodici e catodici, 4 set in totale, 1 set di alberi sospesi per separatori superiori e inferiori, 2 set in totale; la direzione di svolgimento può essere impostata e commutata sul touch screen e l'asse sospeso con la stessa funzione può essere abilitato tramite commutazione del pulsante.
• Requisiti:

1. L'albero di sospensione viene caricato e fissato mediante tensione meccanica ed è dotato di una scala (per facilitare la regolazione della posizione del bordo del materiale dopo il caricamento).
2. Il pozzo di sospensione deve essere dotato di un blocchetto di posizionamento o di un meccanismo di rilevamento del bordo per facilitare il posizionamento rapido durante il carico. Il rullo di guida in prossimità del pozzo di sospensione deve essere dotato di un blocco/rullo di pressione di rifornimento (azionamento manuale, rilevamento della posizione) per evitare l'impatto sul bordo del materiale durante il rifornimento manuale. Allo stesso tempo, il blocchetto di posizionamento o il meccanismo di rilevamento del bordo devono essere fissati tenendo conto dell'impatto della forza d'inerzia di propulsione del materiale.
3. L'elettrodo può essere sostituito automaticamente. Tempo di sostituzione automatica ≤ 30 secondi. In modalità manuale, è possibile utilizzare il touch screen o i pulsanti per realizzare la sostituzione automatica del rullo.
4. Ha la funzione di rilevamento automatico prima della fine dell'elettrodo e del separatore con segno di coda e può anche giudicare la fine della bobina controllando i materiali non di rivestimento finali o calcolando il diametro della bobina (deviazione di rilevamento del diametro della bobina ≤± 1%).
5. Verticalità dell'albero sospeso in stato espanso ≤ 0,3 mm.
6. Gli alberi di sospensione dell'anodo e del catodo sono lunghi 6 pollici, mentre gli alberi di sospensione del diaframma sono lunghi 3 pollici.
7. È preferibile lo schema di separazione dell'albero di sospensione dell'elettrodo su entrambi i lati dell'ago di avvolgimento e l'altezza dell'albero di sospensione dell'elettrodo superiore deve essere ≤ 1700 mm.
8. Tutti gli alberi di sospensione possono essere impostati e commutati tramite il touch screen. L'albero di sospensione dello stesso materiale può essere commutato manualmente tramite pulsanti per soddisfare la funzione dell'albero di sospensione.
9. Il peso massimo sopportabile dall'albero di sospensione dell'elettrodo è ≥ 300 kg e il meccanismo di svolgimento automatico può soddisfare i requisiti per cui il diametro di avvolgimento in entrata dell'elettrodo è ≤ 700 mm; peso massimo sopportabile dall'albero di sospensione del separatore ≥ 100 kg, diametro del rotolo in entrata ≤ 350 mm.

Compatibilità delle apparecchiature e requisiti di adattamento dell'intera linea

Specifiche compatibili del prodotto:

L'attrezzatura deve essere compatibile e la compatibilità tra le diverse parti può essere ottenuta sostituendo le maschere o alcune parti.

Specifiche delle celle compatibili:

Altezza totale del nucleo nudo (mm): H + Tab-H ≤220.

Requisiti informativi sui processi e sui prodotti

Adattabilità delle risorse di allocazione degli impianti

• L'apparecchiatura deve essere idonea alle risorse di configurazione convenzionali dell'impianto. In linea di principio, non è richiesta alcuna configurazione aggiuntiva per l'apparecchiatura. Qualora sia necessaria una configurazione speciale, questa deve essere concordata e comunicata.
• Risorse di allocazione degli impianti:
• Alimentazione: 380 V+/- 10%, 50HZ
• Fonte di vuoto: - 90 KPa, il diametro esterno dell'ingresso del tubo del vuoto dell'apparecchiatura è Φ 12 mm
• Gas compresso: 0,50~0,65 MPa (fornito da BAK), il diametro esterno dell'ingresso dell'aria compressa dell'apparecchiatura è Φ 16 mm
• Temperatura: 23 ± 3 ℃
• Umidità: 1% RH
• Pulizia dell'officina: 100000
• Altezza della pianta: 3,5 m
• Potenza: 55KW
