SPECIFICHE

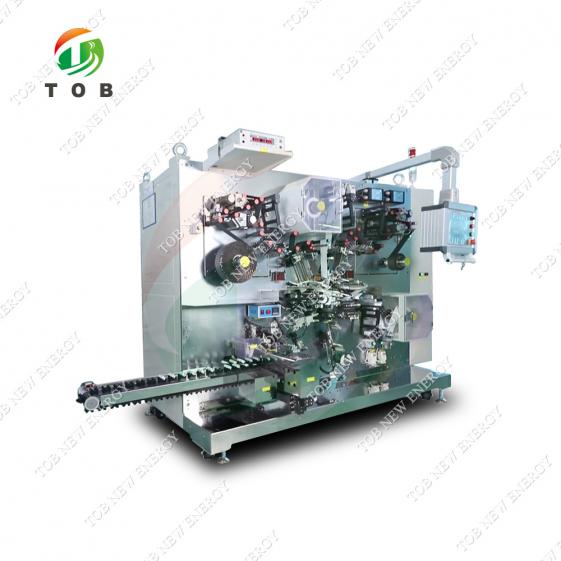

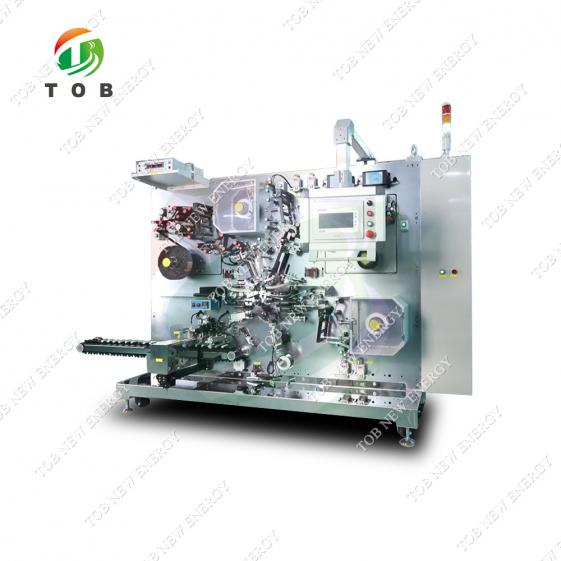

Questa macchina avvolgitrice per elettrodi per batterie auto avvolge i componenti delle batterie agli ioni di litio (elettrodo catodico, elettrodo anodico e separatore) nelle celle dopo averli trattati con meccanismi che includono la rimozione della polvere, il controllo della tensione, l'ispezione di qualità, la misurazione della lunghezza, l'allineamento e l'eliminazione dell'elettricità statica. Dopo la formazione delle celle, il processo include la foratura ad ago caldo, la saldatura delle linguette catodiche e il test di cortocircuito, lo scarto delle celle difettose e l'uscita tramite nastro trasportatore.

1. L'alimentazione/retrazione del mandrino e il cambio di direzione sono completamente controllati da camme per garantire stabilità, elevata efficienza e basso tasso di guasti.

2. L'elettrodo utilizza un controllo dell'allineamento in tre fasi: allineamento di svolgimento, allineamento di processo e allineamento pre-avvolgimento per garantire la qualità del prodotto.

3. Dotato di saldatura a linguetta catodica.

Flusso del processo:

Svolgimento del separatore superiore (allineamento) → Controllo della tensione → Eliminazione dell'elettricità statica

Svolgimento del separatore inferiore (allineamento) → Controllo della tensione → Eliminazione dell'elettricità statica

Svolgimento dell'elettrodo catodico (allineamento) → Rimozione della polvere → Controllo della tensione → Misurazione della lunghezza → Allineamento del processo → Alimentazione e taglio

Svolgimento dell'elettrodo anodico (allineamento) → Rimozione della polvere → Controllo della tensione → Misurazione della lunghezza → Allineamento del processo → Alimentazione e taglio

Cella di avvolgimento con nastro di terminazione → Perforazione con ago caldo (opzionale) → Test di cortocircuito → Scarica e trasporto

Requisiti delle specifiche dei materiali

Metodo di avvolgimento:

Adotta un sistema di avvolgimento a tre mandrini e tre stazioni.

Diametro del mandrino: Ø3,5–Ø8,0 (o specificato dal cliente)

Diametro avvolgimento: Ø20–Ø26 mm (per celle serie 26)

Numero di linguette: 1 o 2 linguette (catodo o anodo)

Lunghezza della sporgenza della linguetta: 8–25 mm

Precisione di avvolgimento:

Allineamento elettrodo catodo-anodo: ±0,3 mm

Allineamento elettrodo-separatore: ±0,3 mm

Controllo dell'allineamento a tre stadi per elettrodi (catodo/anodo):

1) Allineamento di svolgimento

2) Allineamento dei processi

3) Allineamento pre-avvolgimento

Allineamento dei due strati separatori: ±0,5 mm

Capacità produttiva:

Per 26650 (18650, 21700) celle: velocità di produzione di 15 PPM

Efficienza operativa ≥95%

Efficienza operativa = [Quantità totale di produzione / (Tempo di funzionamento della macchina – Tempo di deduzione necessario) × Velocità di produzione teorica] × 100%*

Tempo di detrazione necessario: tempi di fermo causati da fattori non legati alle apparecchiature (ad esempio, cambio materiale, giunzione, preparazione della produzione).

Tasso di rendimento ≥98%

Tasso di resa = [Totale prodotti buoni / (Quantità totale di produzione – Quantità di detrazione necessaria)]×100%*

(Esclude i difetti causati da fattori materiali)

Quantità di detrazione necessaria: Prodotti difettosi causati da fattori non correlati all'apparecchiatura (ad esempio, giunzione difettosa, deviazione della lunghezza degli elettrodi, linguette mancanti).

Specifiche tecniche dell'attrezzatura

Alimentazione: monofase AC220V±10%, 50Hz

Alimentazione pneumatica: 0,5-0,7 MPa (portata richiesta: 60 l/min)

Temperatura, umidità e requisiti ambientali

1) Requisiti ambientali: (secondo JIS B 3502-1997 Controllori programmabili - Requisiti e test delle apparecchiature)

2) Temperatura ambiente di funzionamento: da 0°C a 55°C

3) Vietato in ambienti corrosivi, infiammabili o eccessivamente polverosi.

Dimensioni complessive: lunghezza 2850 mm × altezza 2050 mm × larghezza 1800 mm (le dimensioni effettive sono soggette al progetto finale)

Colore esterno: grigio argento (o colore specificato dal cliente; è richiesto un campione di colore)

Peso: circa 3000 kg (≤750 kg/m²)

Consumo energetico: 12 kW (in funzione)

Livello di rumore: ≤75 dB (esclusa la ventola del raccoglipolvere)
