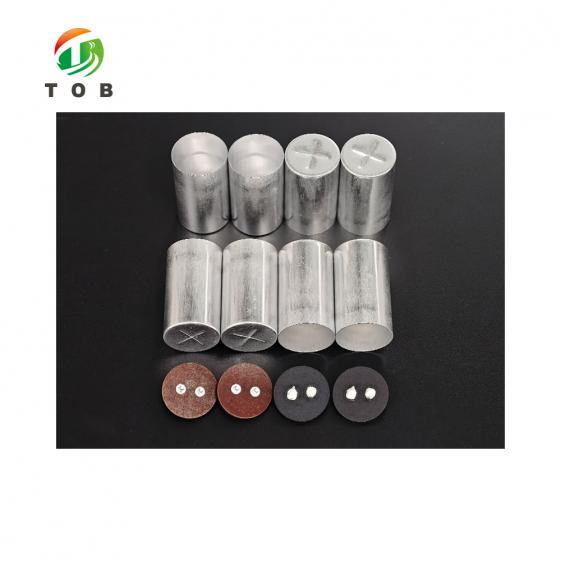

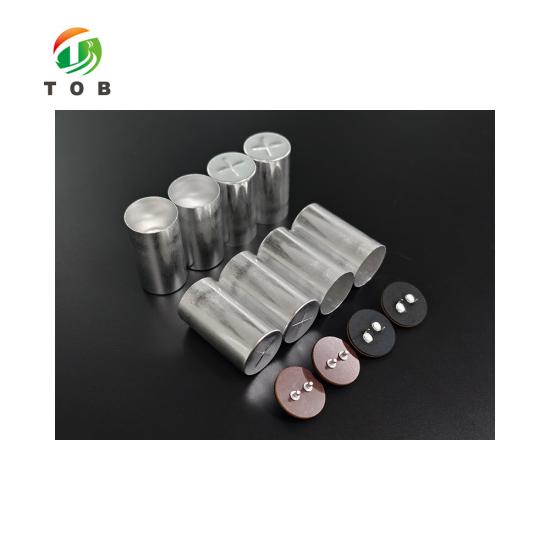

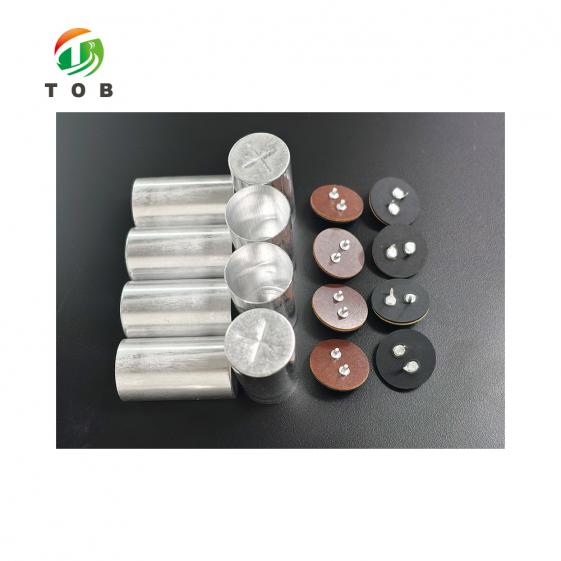

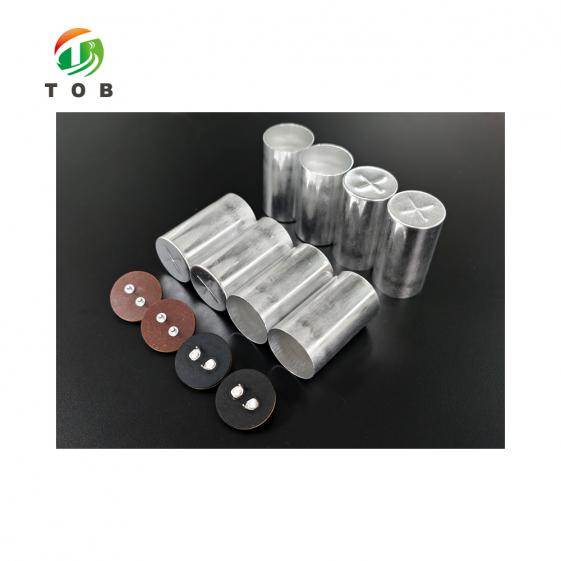

Contenitore e coperchio per cella a supercondensatore 3050

Contenitore e coperchio per celle a supercondensatore 3050 - TOB-3050-Al

Panoramica del prodotto e applicazioni ideali

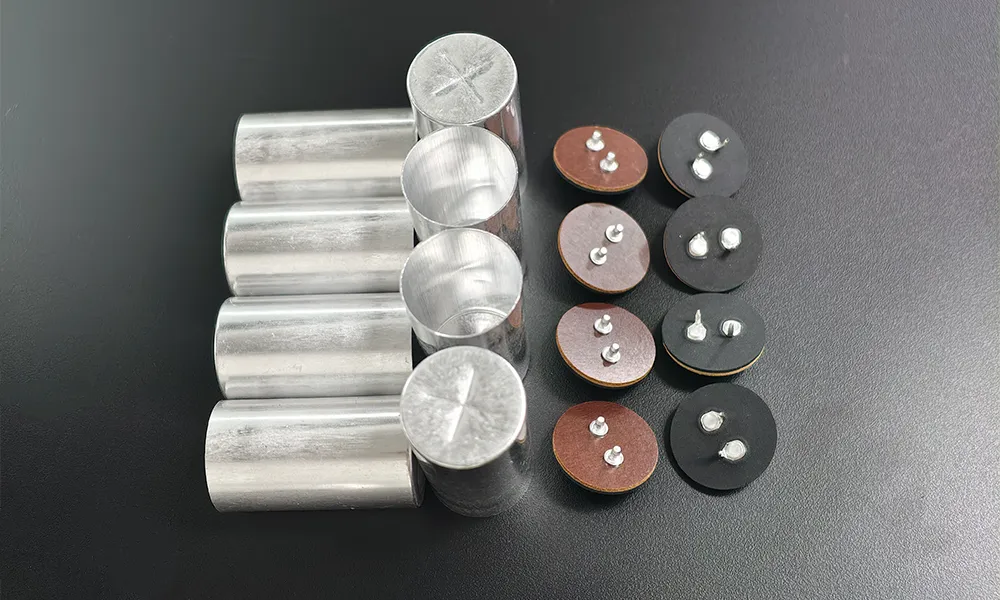

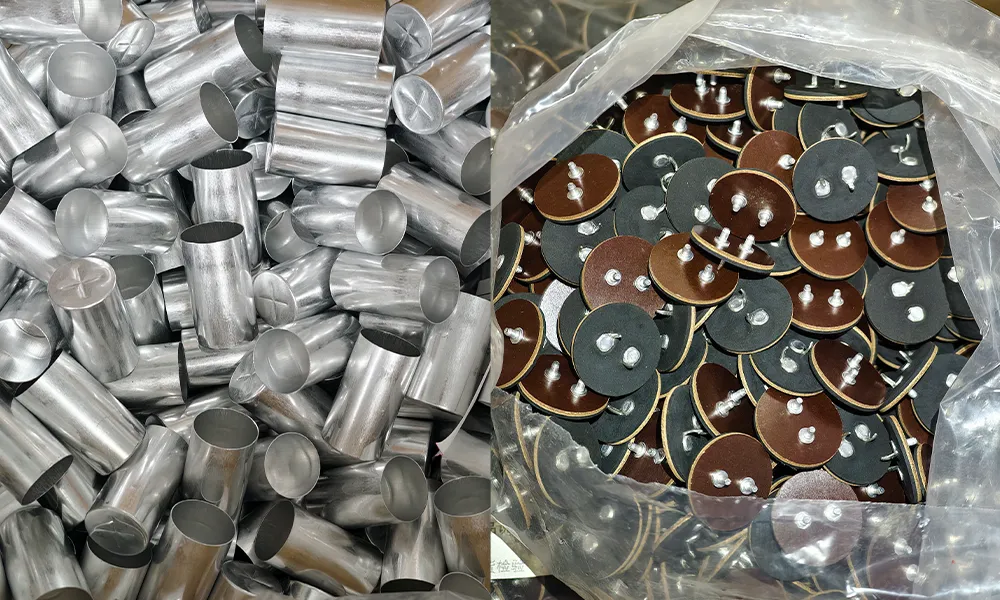

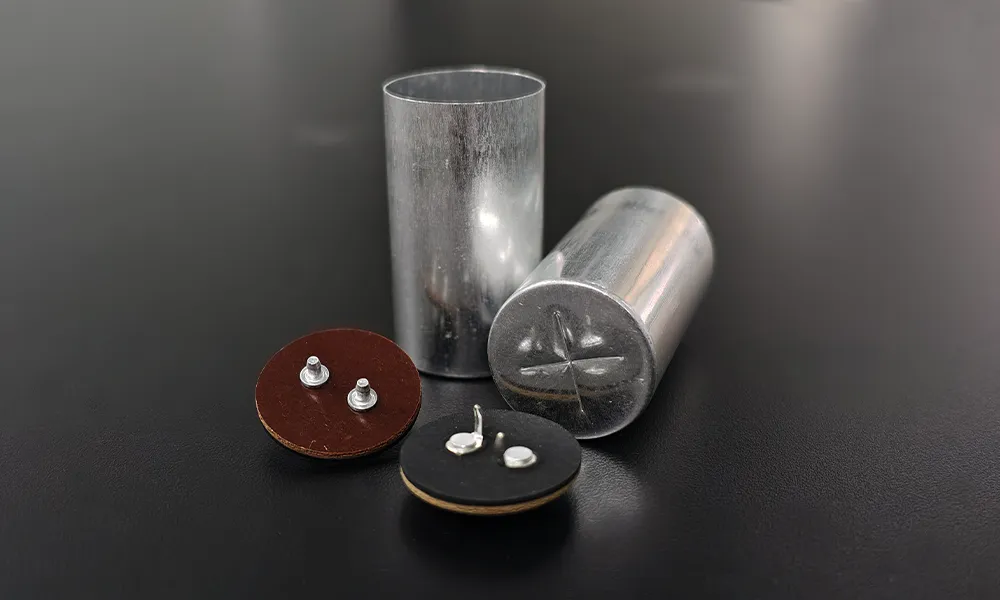

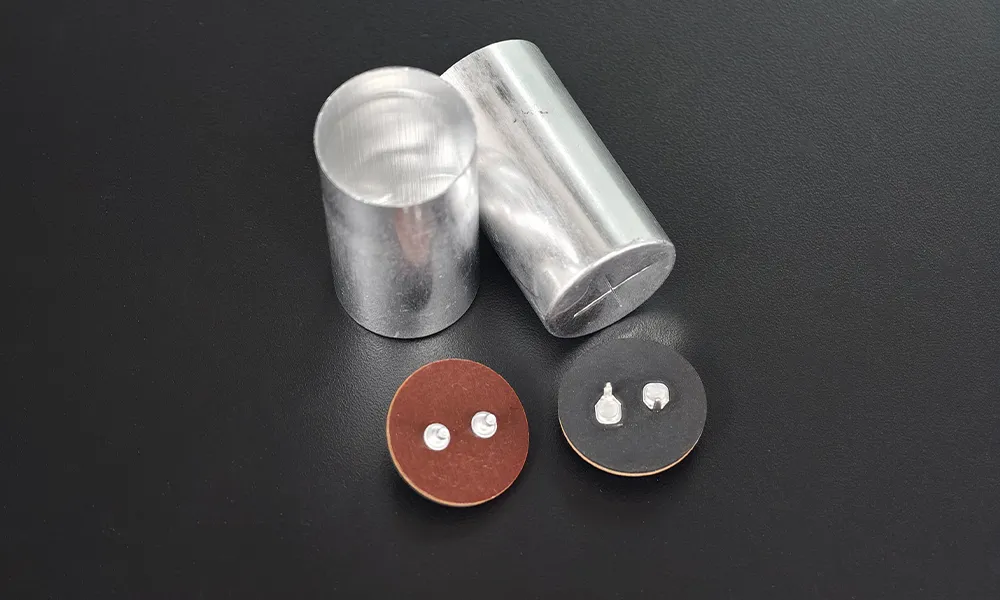

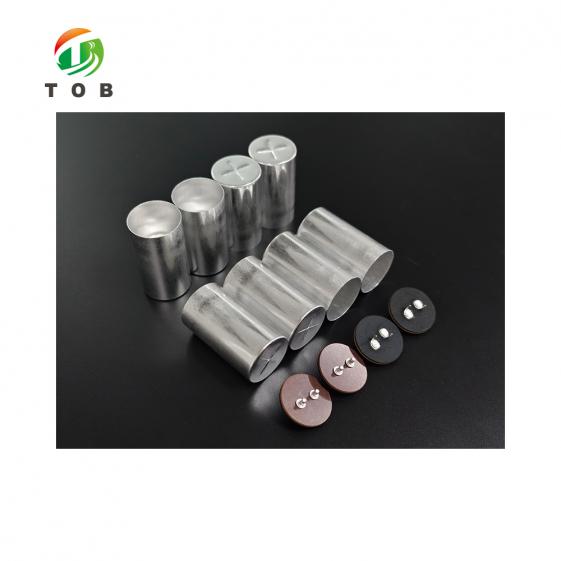

Il TOB-3050-Al è un contenitore per celle in alluminio per celle a supercondensatore 3050, fornito insieme al coperchio corrispondente che chiude la cella. Il contenitore ha un diametro interno di 28,91 mm, un diametro esterno di 29,78 mm, uno spessore di 0,49 mm e un'altezza di 53,5 mm.

Poiché il contenitore e il coperchio vengono forniti come un unico set, le due parti che formano l'involucro della cella vengono ordinate, ricevute e conteggiate insieme anziché essere acquistate da due articoli separati.

Ideale per:

• Assemblaggio di celle a supercondensatore 3050
• Linee di assemblaggio che richiedono che il contenitore della cella e il relativo coperchio arrivino come un singolo articolo coordinato
• Lavorazioni in cui il contenitore viene utilizzato insieme al coperchio, pertanto entrambe le parti devono trovarsi nella stessa pianificazione
• Progetti che richiedono la verifica delle dimensioni dell'involucro rispetto al proprio disegno della cella prima del primo ordine
• Non adatto per altri formati: questo contenitore e coperchio sono realizzati esclusivamente per celle a supercondensatore 3050. Non sono compatibili con un formato di cella diverso; per questi ultimi, utilizzare la custodia fornita per quel formato.

State costruendo una cella a supercondensatore 3050? Inviateci il vostro disegno della cella e controlleremo il diametro interno di 28,91 mm e l'altezza del contenitore di 53,5 mm rispetto ad esso.

Dove trovano collocazione il contenitore e il coperchio nell'assemblaggio dei supercondensatori

Il contenitore e il suo coperchio vengono utilizzati nella fase di involucro dell'assemblaggio della cella, dopo che l'elettrodo e il separatore sono stati avvolti ed essiccati, e prima che la cella venga chiusa e riempita. La sequenza seguente rappresenta il percorso tipico su una linea di supercondensatori cilindrici; verificarla rispetto al proprio processo prima di rilasciare un ordine.

1. Preparazione degli elettrodi — rivestimento e taglio longitudinale del collettore di corrente
2. Realizzazione delle linguette — le linguette vengono tranciate in forma sulla macchina tranciapunti per linguette di supercondensatori prima dell'avvolgimento
3. Avvolgimento dell'elettrodo e del separatore nel rotolo a gelatina, quindi essiccazione
4. Il contenitore e il coperchio vengono utilizzati qui — il nucleo avvolto viene inserito nel contenitore 3050 e il coperchio viene portato in posizione sopra di esso
5. Assemblaggio del coperchio — il coperchio viene unito al terminale sulla rivettatrice elettrica per tappi di supercondensatori
6. Chiusura — il contenitore viene scanalato e sigillato sulla macchina scanalatrice e sigillatrice per involucri in alluminio di supercondensatori
7. Riempimento con elettrolita, pulizia, invecchiamento e test

Caratteristiche ingegneristiche chiave del TOB-3050-Al

1. Dimensioni del contenitore

• Diametro interno 28,91 mm: il foro del contenitore e, di conseguenza, la dimensione che deve liberare il nucleo avvolto che si intende inserire.
• Diametro esterno 29,78 mm: l'esterno del contenitore e, di conseguenza, la dimensione che deve adattarsi alle attrezzature di scanalatura e sigillatura e a qualsiasi supporto sulla linea.
• Spessore 0,49 mm: il valore di spessore specificato per questo contenitore, elencato in questa pagina esattamente come indicato sui dati del prodotto.
• Altezza 53,5 mm: l'altezza del contenitore e, di conseguenza, lo spazio libero disponibile per il nucleo, il coperchio e il margine di chiusura.

2. Materiale

• Alluminio: il contenitore è fornito in alluminio. Verificare la lega richiesta dalle operazioni di chiusura e saldatura prima di ordinare, poiché la lega non è determinata unicamente dalla designazione della dimensione.

3. Fornito come set

• Barattolo e coperchio insieme: le due parti dell'involucro della cella sono fornite come un unico set, quindi una singola riga d'ordine copre entrambe le posizioni anziché due.
• Un formato per set: il barattolo e il coperchio sono dimensionati per celle 3050; non sono intercambiabili con l'involucro di un altro formato.

Specifiche tecniche complete

1. Dimensioni del barattolo

2. Configurazione del set

Guida alla scelta: Abbinamento del contenitore alla cella del supercondensatore

L'involucro di una cella non può essere adattato da un formato all'altro, quindi la scelta dipende dalla cella che si sta costruendo. TOB fornisce diverse dimensioni di contenitori per supercondensatori, tra cui le configurazioni seguenti rappresentano i punti di partenza abituali.

Consigli operativi pratici

• Controlla prima il contenitore rispetto al tuo disegno: confronta il diametro interno di 28,91 mm e l'altezza di 53,5 mm con il nucleo che intendi inserire prima del primo ordine, poiché un contenitore simile ma non identico non verrà corretto regolando la fase di chiusura.
• Ordina il set, non i singoli pezzi: il contenitore e il coperchio sono realizzati per lo stesso formato, quindi mantenerli sulla stessa riga d'ordine evita un disallineamento tra un contenitore di un lotto e un coperchio di un altro.
• Allinea il coperchio con la tua operazione di chiusura: conferma che il coperchio che ricevi sia adatto al modo in cui la tua linea lo unisce al terminale e successivamente esegue la scanalatura e la sigillatura del contenitore.
• Verifica prima di una produzione completa: sottoponi il set all'inserimento, all'assemblaggio del coperchio e alla chiusura su un numero ridotto di celle prima di impegnare un lotto di produzione completo.

Domande frequenti di ingegneria

D1: Perché il barattolo e il coperchio vengono forniti come un set unico anziché come due articoli separati?

Poiché costituiscono le due metà di un unico involucro e sono dimensionati l'uno rispetto all'altro. Fornirli insieme significa che l'operazione di chiusura viene pianificata attorno a una coppia appartenente allo stesso formato, e c'è un solo articolo di fornitura da conteggiare anziché due.

D2: Come faccio a confermare che il barattolo 3050 sia adatto alla cella che sto costruendo?

Confronta le quattro cifre di questa pagina con il disegno della tua cella: il diametro interno deve liberare il nucleo avvolto, il diametro esterno deve essere adatto ai tuoi utensili di scanalatura e sigillatura, e l'altezza deve lasciare spazio per il nucleo e il margine di chiusura. Inviaci il disegno e lo verificheremo rispetto al barattolo prima che tu effettui l'ordine.

D3: Cosa non è incluso nel set?

Il set copre l'involucro della cella: il barattolo e il coperchio. L'elettrodo, il separatore, l'elettrolita, le linguette e qualsiasi guarnizione o parte isolante non ne fanno parte e vengono ordinati separatamente.

D4: In cosa differisce il contenitore 3050 dai contenitori per supercondensatori più grandi come la serie 60138?

Per formato della cella, non per livello di qualità. Le due famiglie appartengono a dimensioni di celle diverse e un involucro realizzato per un formato non è adatto all'altro. Scegli in base alla cella che stai costruendo; il contenitore 60138 / 60130 / 66130 è trattato nella sua pagina dedicata.

D5: Quali altre operazioni su una linea di supercondensatori utilizzano questa parte?

Il barattolo e il coperchio vengono gestiti dalla fase di punzonatura delle linguette che crea le linguette prima dell'avvolgimento, dalla fase di rivettatura che unisce il coperchio al terminale e dalla fase di scanalatura e sigillatura che chiude il barattolo. Queste tre operazioni sono collegate dalla sezione di processo sopra riportata, in modo da poter controllare gli utensili fianco a fianco con l'involucro.

D6: Il barattolo e il coperchio possono essere forniti in una dimensione diversa da 3050?

TOB fornisce contenitori per supercondensatori in diversi codici di dimensione e gli involucri possono essere prodotti secondo il disegno del cliente. Invia il diametro interno, il diametro esterno, lo spessore e l'altezza del barattolo di cui hai bisogno, insieme alla quantità, e la dimensione verrà confermata in base a ciò che può essere prodotto.

Hai bisogno del barattolo e del coperchio 3050 in una quantità o configurazione non standard? Inviaci il disegno della tua cella e il volume di costruzione.

tob.amy@tobmachine.com | +86 181 2071 5609

Revisionato da: Pinery Gong, Ingegnere principale — processo di assemblaggio delle batterie e ingegneria della resa, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. ｜ Ultimo aggiornamento: 2026-10-14
